مخططات و تصاميم

حساب شخصي - يهتم بتعديل | وتصميم المخططات المعماريه ( مصمم معماري - ولستُ مهندس ) الخاص لطلب التصاميم فقط وللتواصل 0563077344

[مخططات و تصاميم @Awad4d]

اهداء لمتابعيني الكرام
تصميم فله مع شقه علويه
المساحات مسجله على المخطط
المصعد خاص للفله وبالامكان الاستفاده منه لخدمة الشقه بفتح باب ثاني للمصعد مقابل الدرج الخارجي كما هو موضح بالمخطط وبالامكان اغلاقه .
#بيت_العمر

[مخططات و تصاميم @Awad4d]

السلام عليكم ورحمة الله وبركاته

اللهم صل وسلم على نبينا وحبيبنا محمد

#الصلاه_علي_النبي_عدد_خلقه

[هاني الضويان @Haldhowayan]

🛑 صدر تعديل رسمي بتحديث
اشتراطات إنشاء المباني السكنية
- الفلل
-المباني السكنية
-العماير السكنية التجارية
-العماير السكنية الادارية
يتضمن التالي يتبع

[مخططات و تصاميم @Awad4d]

@ssrrr22 يتم عمل تجاويف في الجدارين متعاكسه مع بعض حتى يمكن الاستفاده منها واستغلال منطقه ضائعه
رسم للتوضيح ⬇️

[مخططات و تصاميم @Awad4d]

تم اضافة مدخل قسم الرجال

[مخططات و تصاميم @Awad4d]

@AL1000A وحتى يكتمل اعجابي مع اعجابك انصح بنقل دورة المياه الى خلف الدرج وخلق فراغ تهوئه لغرفة العامله يطلع ✅

[مخططات و تصاميم @Awad4d]

@theprince_n14 @EngAhme30836830 @engalialbady @tamimi_2021 @ssrrr22 @eng_hlm @ArchRahaf26 @AlgfariMussad @ali_abuhajar @engsadam417 @alialsaggaff موفق بأذن الله
السؤال موجه للمهندسين والمعمارين واهل الخبره
انا اعتذر لك ماعندي خبره ولا خلفيه عن الموضوع

[مخططات و تصاميم @Awad4d]

@AL1000A المخطط مخالف نظام الارتداد مادري هذا مخطط حديث ولا قديم هذا شغل مكتب ولا خاص
نصيحه قبل لا تصمم تعرف على المكاتب الهندسيه وحدد مكتبك اللي بتستخرج الرخصه عن طريقه واطلب منه يعطيك اشتراطات البلديه فيما يتعلق بمقاسات الارتداد والمناور ومساحة الملحق هذا اقل مايمكن ان تعرفه

[مخططات و تصاميم @Awad4d]

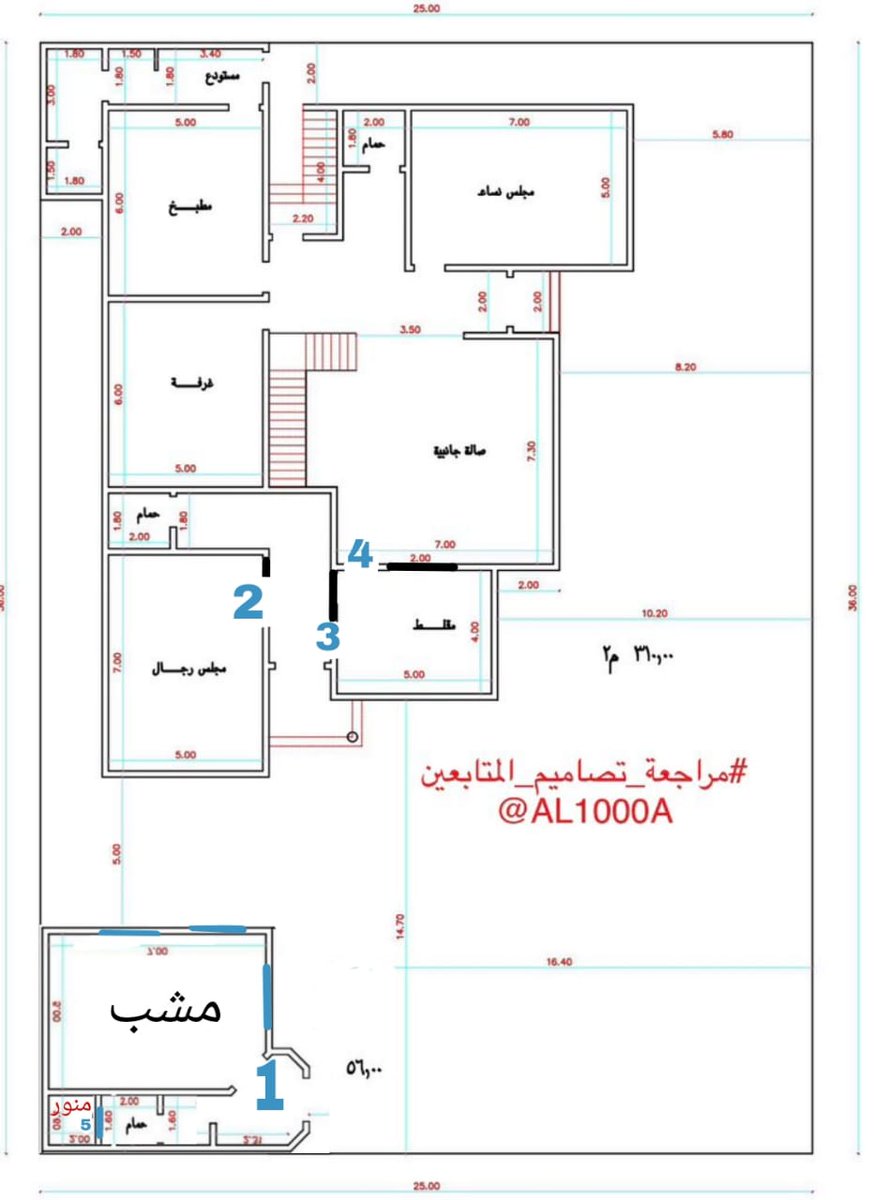

@AL1000A فيه ملاحظات بسيطه ولكنها مهمه وتم تعديلها كما بالمخطط موضح التعديل بالارقام ⬇️

[مخططات و تصاميم @Awad4d]

@AL1000A انا اقترح عليك تصمم بيتك على الارض الحاليه وكأن الا��ض الاخرى ماهي لك مع اضافة مدخل من قسم العائله للارض الثانيه
حتى لو بعت او بنيت بيت ثاني مستقل تبني جدار فاصل بين الارضين والسلام

[مخططات و تصاميم @Awad4d]

@ARC_ONLIN @AL1000A معذور ما حصل ألا كل خير

[مخططات و تصاميم @Awad4d]

@ARC_ONLIN @AL1000A عفوا مهندس صلاح حاول يكون تعليقك على التغريده الاصليه مباشره مالم تكن الملاحظات تتعلق بتعديلاتي انا 🌹

[مخططات و تصاميم @Awad4d]

@A7333955 @AL1000A والشي الثاني موقع الحديقه انا لا افضل ان تكون خلف المبنى اذا كانت على حساب غيرها من الاماكن اللي ممكن تستغل كالجهه الجانبيه مثلا
اما عني انا فنعم انا هاوي وتخصصي اداره وموظف وحسابي هذا خصصته لممارسة هوايتي ومساعدة الناس ومصدر دخل ثاني وسلامتك وسلامة من يقراء

[مخططات و تصاميم @Awad4d]

@A7333955 @AL1000A ماهي كاشفه للصاله والباب اللي يفتح على الصاله من قسم الرجال هو مو��ود بالاصل وممكن يلغى ماله داعي
اما بالنسبه لطاولة الطعام ففي المخطط الاصلي كانت بين باب مطبخ وركن قهوه ومدخل الحمام ولو جاك ضيوف رجال مافيه محل تقدر تحضر لهم فيه وهنا الاشكاليه ولذلك تم اضافة مقلط مستقل يتبع

[مخططات و تصاميم @Awad4d]

@A7333955 @AL1000A والله ماني مكلف ولا مجبور على التدخل في اعمال الاخرين ولو ادري ان تعديلات تزيدها سوء كما ذكرت لوتقفت فورا
تعديلاتي امام الناس مكشوفه للمهندسين والمعماريين وغيرهم قارن بين المخطط الاصلي والمعدل واذا وجدت فيه اخطاء او ملاحظات اذكرها وناقش��ي فيها استفيد ويستفيد غيرنا ،،

[مخططات و تصاميم @Awad4d]

@AL1000A غير مدخل الرجال كما بالتعديل ادناه وامورك طيبه ⬇️

[مخططات و تصاميم @Awad4d]

في كثير من المخططات المعروضه للمراجعه الاحظ مدخل مجلس الرجال بمنتصف الضلع وهذا اعتبره مدخل غير مناسب لانه يخرب الجلسه ولا تقدر تحدد صدر المجلس
حاول تقرب الباب من الركن وتترك مسافه قليله من ٦٠سم الى متر بالكثير
للتوضيح بالرسم ⬇️

[مخططات و تصاميم @Awad4d]

@tamimi_2021 @AL1000A تعديل موفق نفس اللي في بالي 👍

[مخططات و تصاميم @Awad4d]

@AL1000A هذا حل مقترح يعالج مشكلة مقلط الطعام لانه يكشف البيت ومافيه خصوصيه في حال تقليط الطعام للرجال الاجناب لذا تم التعديل بهذه الطريقه ⬇️

[مخططات و تصاميم @Awad4d]

@tamimi_2021 @AL1000A تسلم الله يعفيك🌹
