عند حساب الكميات
مهم جداً ترتيب كل بند وكل منشأ في المخطط
وكذلك بكل خرسانه وكل قطر حديد بشكل تفصيلي لكل مرحله

هنا جانب من حساب الكميات
- كميات المبنى
- كميات الملحق الخارجي
- كميات السور
- كميات الخزان والبياره
- كميات جدارن المصعد
- كميات البلوك
- الإجمالي بالطن

.

[مهندس علي الهداشي @Eng_600]

لمراجعة المخططات الانشائيه التواصل واتساب
https://t.co/V8I3HI27pS

[مهندس علي الهداشي @Eng_600]

من مراجعة مخطط الميدات والأسقف

يجب إعادة النظر في التصميم للسقف وفق الاقتراحات المذكوره في تقرير المراجعه ومنها:

-عمل كمرات مدف��نه لحمل الجدران
-تعديل نوع البلاطات
-عمل كمرات مدفونه رابطه بين الأعمده لتقليل مساحات البلاطات وزياده في صلابة وتماسك السقف

إليكم التقرير ..

[مهندس علي الهداشي @Eng_600]

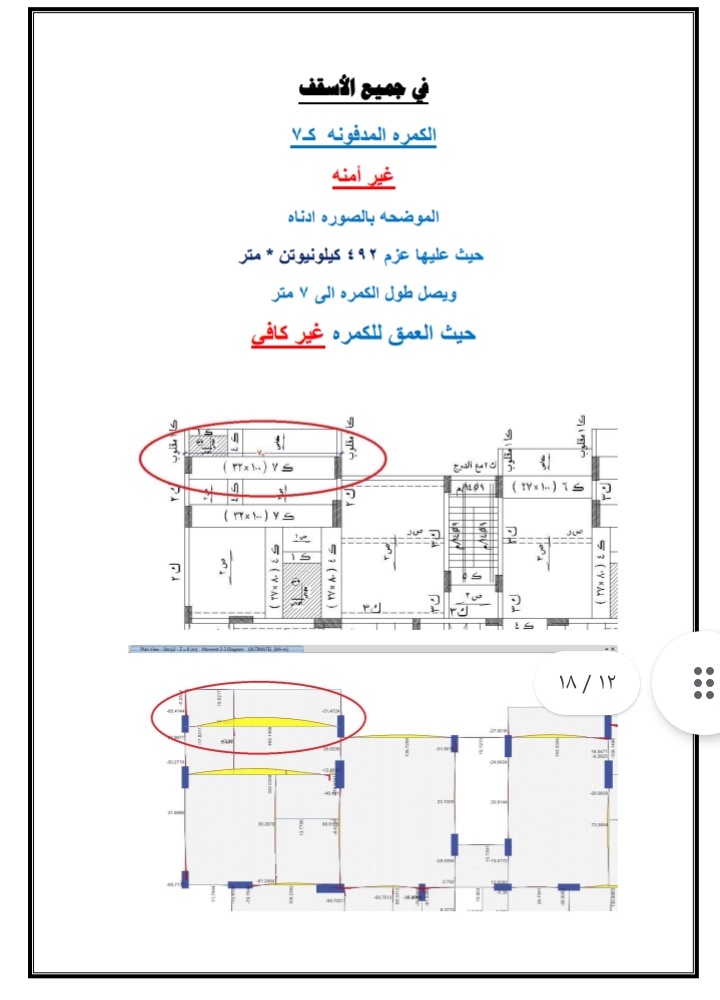

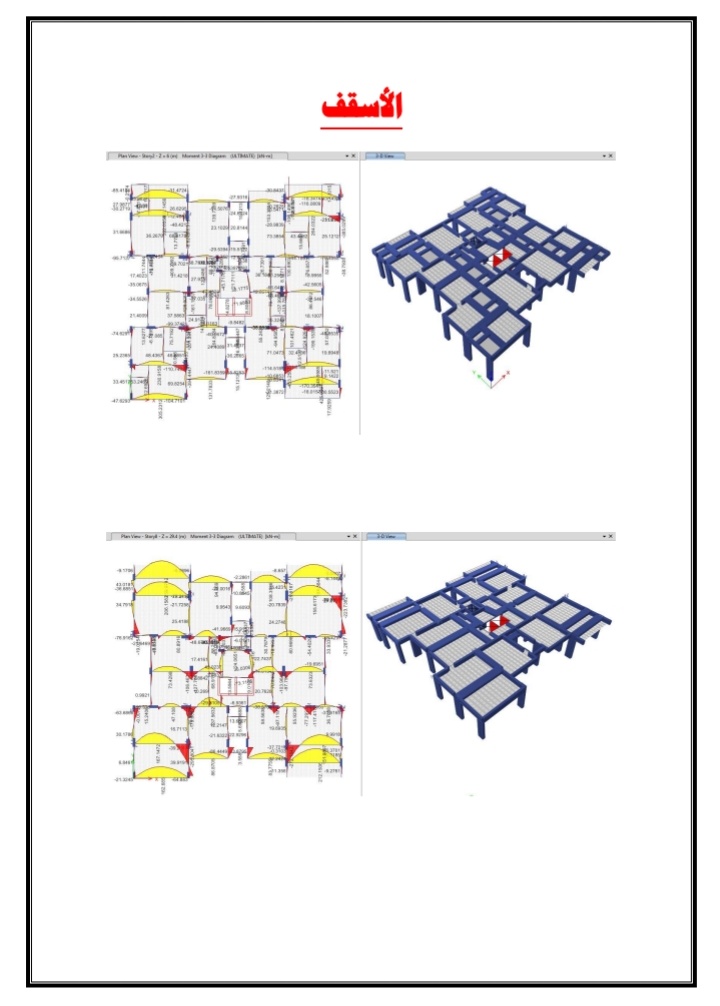

من مراجعة مخطط الأسقف ..

- كمرات مدفونه غير مشيكه السماكه
- ضرورة عمل كمرات مدفونه بين الاعمده لزيادة الربط وتقليل من طول الأعصاب
- ينبغي تعميم سمك للسقف 32 سم

.

[مهندس علي الهداشي @Eng_600]

نماذج من التشييك على الإختراقpunching shearفي البلاطه الفلات سلاب

في الصوره الاولى هناك عمود زادت القيمه عن ١ (حد غير مسموح به،اي من الممكن حدوث اختراق للبلاطه)

الحل هنا،لأن القيمه زادت عن ١ بمقدارقليل جدا لايتم عمل جزءساقط أسفل العمود المعروف بـdrop panelولكن يزداد طول العمود

[مهندس علي الهداشي @Eng_600]

لمراجعة المخططات الانشائيه التواصل واتساب
https://t.co/V8I3HI27pS

[مهندس علي الهداشي @Eng_600]

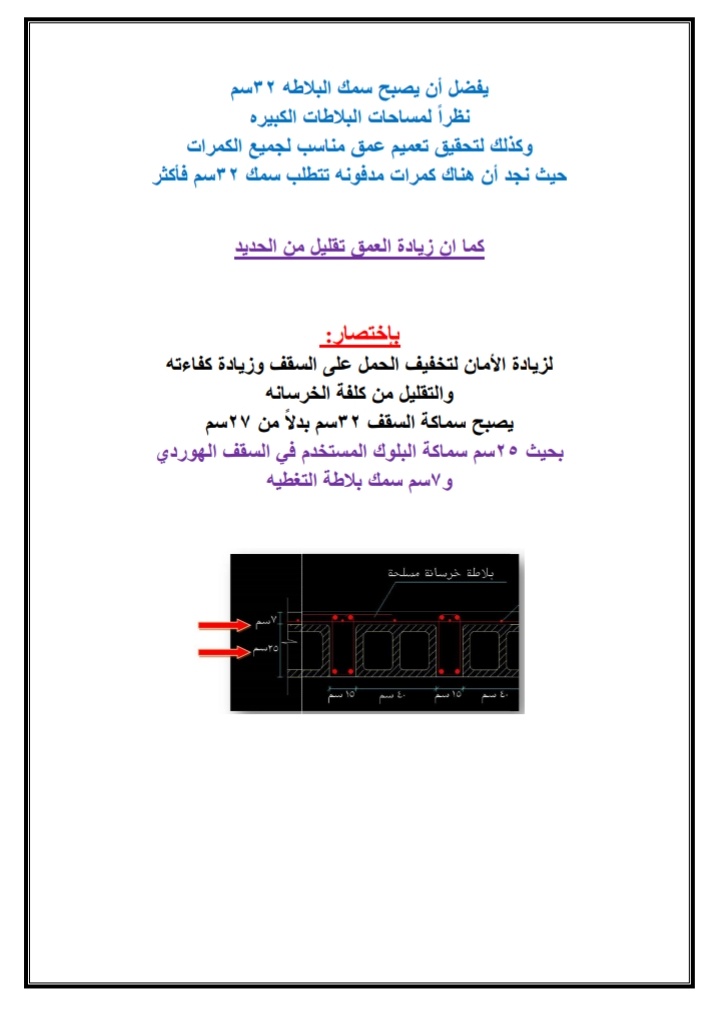

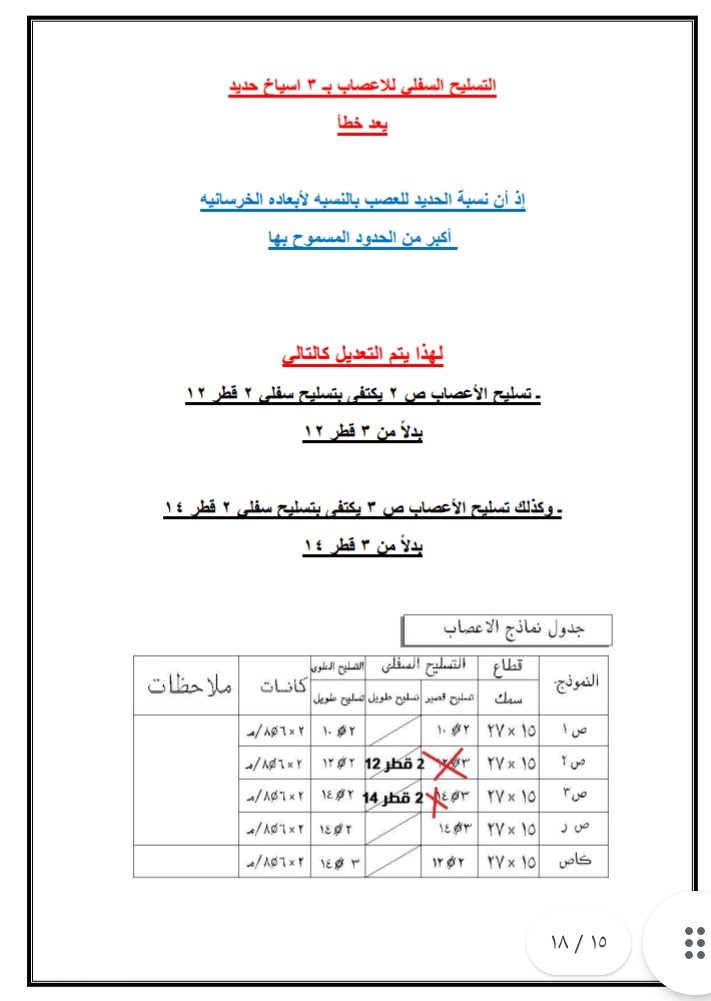

من مراجعة مخطط الأسقف ..

- كمرات مدفونه غير مشيكه السماكه
- ضرورة عمل كمرات مدفونه بين الاعمده لزيادة الربط وتقليل من طول الأعصاب
- ينبغي تعميم سمك للسقف 32 سم

.

[مهندس علي الهداشي @Eng_600]

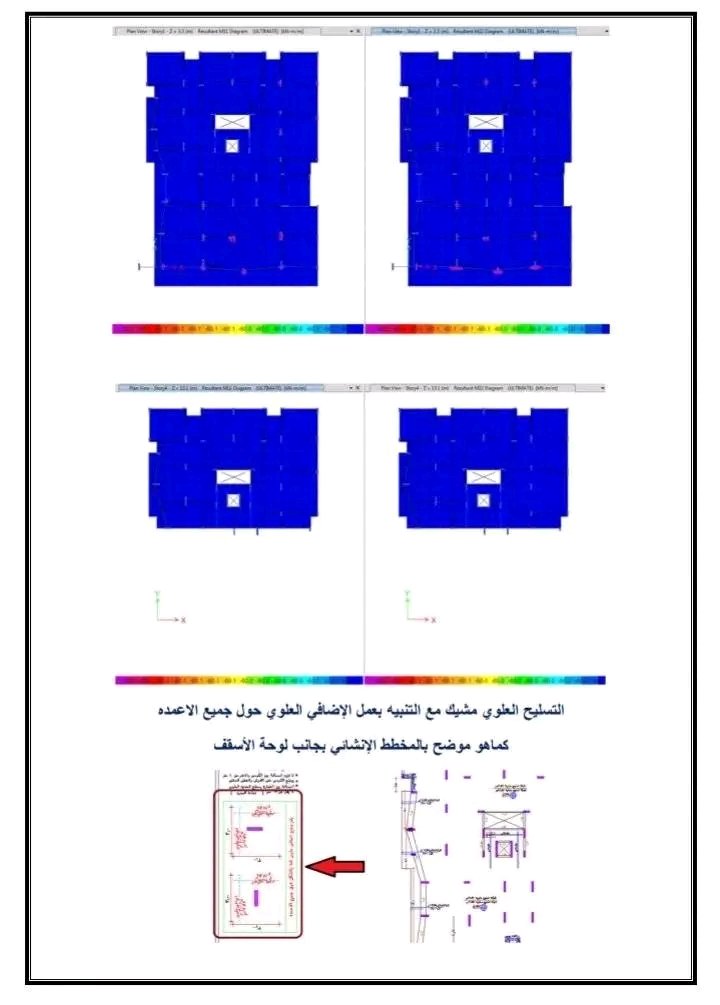

بشكل عام في البلاطات الفلات سلاب

يلزم تشيك على التسليح العلوي والسفلي
وخصوصاً الاضافي العلوي

والتشييك على الاختراق Punching shear

وهنا نموذج من ملف مراجعه لمبنى بلاطاته من نوع فلات سلاب ..

[مهندس علي الهداشي @Eng_600]

نماذج من التشييك على الإختراقpunching shearفي البلاطه الفلات سلاب

في الصوره الاولى هناك عمود زادت القيمه عن ١ (حد غير مسموح به،اي من الممكن حدوث اختراق للبلاطه)

الحل هنا،لأن القيمه زادت عن ١ بمقدارقليل جدا لايتم عمل جزءساقط أسفل العمود المعروف بـdrop panelولكن يزداد طول العمود

[مهندس علي الهداشي @Eng_600]

مخطط اخر لسقف فلات سلاب

تم الأستغناء عن الجزء الهابط او الساقط من على البلاطه أسفل العمودين في سقف الأرضي والذي يعرف هندسياً بـ panel drop وعمل كمرات مدفونه متصله حيث أماكن هذه الأعمده الملفوفه

حيث أن سقوط الدروب بانل بسماكة 30سم يؤدي إلى تشويه معماري،لهذا تم التعديل

[مهندس علي الهداشي @Eng_600]

من إعدادي
ملف في حساب كميات الحديد للسقف هوردي

الملف عملت مثال لسقف هوردي
شرحت فيه طريقة حساب كميات الحديد
للسقف الهوردي بدقه وبطريقه سهله وبسيطه جدا

الملف pdf ، مكون من 11 صفحه

يتبع

[مهندس علي الهداشي @Eng_600]

للحصول على الملف pdf
التواصل واتساب
رابط الواتس
https://t.co/V8I3HI2Ffq

[مهندس علي الهداشي @Eng_600]

من إعدادي
ملف في حساب كميات الحديد للسقف هوردي

الملف عملت مثال لسقف هوردي
شرحت فيه طريقة حساب كميات الحديد
للسقف الهوردي بدقه وبطريقه سهله وبسيطه جدا

الملف pdf ، مكون من 11 صفحه

يتبع

[مهندس علي الهداشي @Eng_600]

كابولي بطول 67 متر ..

أطول و أوسع cantilever (كابولي) في العالم يوجد في أعلى برج مارينا ساندز بسنغافوره حيث يتدلى هذا الكابولي من البرج الشمالي بطول 67 متر

.

[مهندس علي الهداشي @Eng_600]

يوجد الملف بصيغة Word

نموذج كميات للتأمينات متبوعاً بالأسعار ويحتوي على :
١-كميات الأعمال الإنشائية
٢-تمتير الأعمال الإنشائية
٣-كميات العناصر الوقائيه
٤-كميات الأعمال الغير إنشائية (المعماريه)
٥-المعدات والتركيبات والتجهيزات
٦- الأعمال الخارجية
٧-إجمالي تكاليف ماسبق

.

[مهندس علي الهداشي @Eng_600]

https://t.co/V8I3HI27pS

[مهندس علي الهداشي @Eng_600]

يوجد الملف بصيغة Word

نموذج كميات للتأمينات متبوعاً بالأسعار ويحتوي على :
١-كميات الأعمال الإنشائية
٢-تمتير الأعمال الإنشائية
٣-كميات العناصر الوقائيه
٤-كميات الأعمال الغير إنشائية (المعماريه)
٥-المعدات والتركيبات والتجهيزات
٦- الأعمال الخارجية
٧-إجمالي تكاليف ماسبق

.
