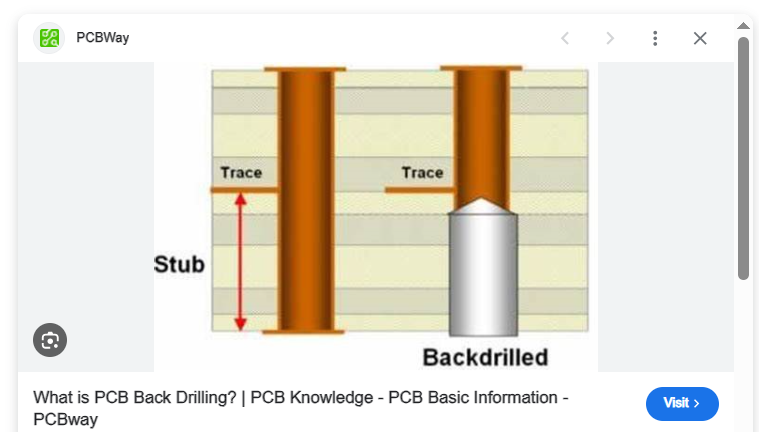

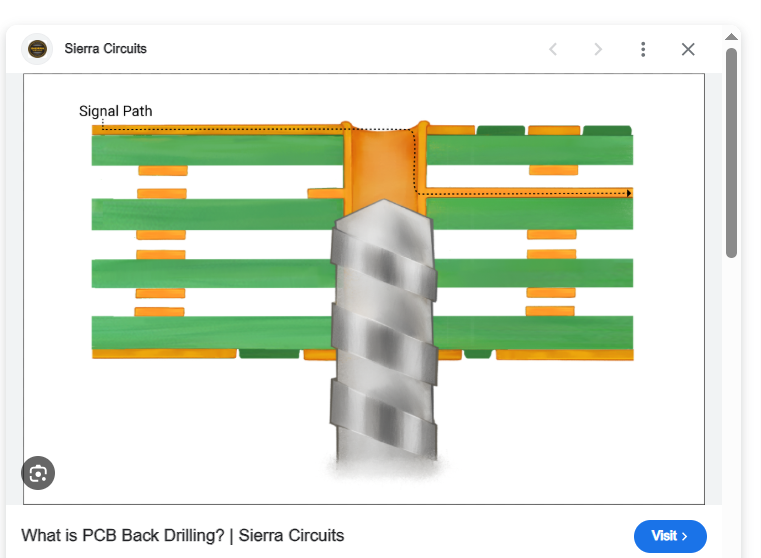

Backdrilled Via: سوراخ‌رسانای پُشت‌حفاری‌شده برای حذف “استابِ وایا” با حفاری عمق‌کنترل‌شده انجام می‌شود تا بازتاب، تلفات و تداخل در سیگنال‌های پرسرعت کم شود؛ کاربردها: خطوط پرسرعت/فرکانس بالا (PCIe, SerDes, 10–25+Gbps)، کاهش کراس‌تاک و بهبود تطبیق امپدانس؛ ترفندها: حداقل استاب باقی‌مانده (مثلاً ≤0.127mm)، تعریف Drill Pair و لایه‌های شروع/پایان در ابزار طراحی، قطر بک‌دریل 4–6 میل بزرگ‌تر از وایا، هماهنگی با قابلیّت سازنده و کنترل تولرانس ثبت-سوراخ. Annular Ring: حلقهٔ مسی دور سوراخ است که اتصال مکانیکی/الکتریکی مطمئنِ پد به لایه‌ها را تضمین می‌کند؛ کاربردها: استحکام لحیم و وایا، جلوگیری از شکستگی و برون‌زدگی سوراخ؛ ترفندها: رعایت حداقل حلقهٔ موثر روی لایه‌های بیرونی و داخلی، جبران تلرانس دریل و ثبت با بزرگ‌کردن پدهای بحرانی، پرهیز از Breakout در پَدهای ریز، بررسی قوانین DFM/DRC سازنده برای حداقل عرض حلقه و تفکیک ماسک.

۱. 🌱 تعریف: آیا ریلیف حرارتی واقعاً تسکین‌دهنده است یا فقط توهمی از کنترل گرما؟ ضد: بدون آن، گرما پخش می‌شود، اما با آن، اتصال ضعیف می‌شود. ۲. 🌳 هدف: ادعا می‌کند جریان حرارت را کنترل کند، اما آیا این کنترل واقعی است یا فقط تعویق شکست؟ ۳. 🌲 عملکرد: بازوهای باریک اتصال می‌دهند، ولی آیا این باریکی ضعف نیست؟ ضد: ضخامت بیشتر گرما را سریع‌تر می‌برد. ۴. 🍀 فواید: بهبود لحیم، اما آیا کیفیت واقعی است یا وابسته به شرایط نامعلوم؟ ۵. 🌿 پیشگیری: کاهش استرس، ولی آیا استرس اجتناب‌ناپذیر نیست؟ ضد: قطعات همیشه آسیب‌پذیرند. ۶. 🌵 کاربرد: در قطعات سوراخ‌دار، اما آیا برای همه مناسب است یا فقط توهم عمومیت؟ ۷. 🌻 طراحی: تعداد بازوها مهم، ولی تعیین دقیق آن ناممکن، زیرا عوامل خارجی نامعلوم‌اند. ۸. 🌴 مزایا: لحیم دستی آسان، اما آیا دستی همیشه برتر از ماشینی است؟ ضد: ماشین دقیق‌تر. ۹. 🌾 محدودیت: برای جریان بالا نامناسب، پس آیا محدودیت آن را بی‌فایده نمی‌کند؟ ۱۰. 🍃 جایگزین: اتصال مستقیم، اما کدام بهتر؟ تعلیق قضاوت، زیرا دانش ما ناقص است.
