Mae

一級建築士製図R8年受験 N長期
(製図2回目)
Nの課題だったら、図面送って貰えば法規関係とかぱっと確認し、一言コメント送ります。

[Mae @Maedayo01]

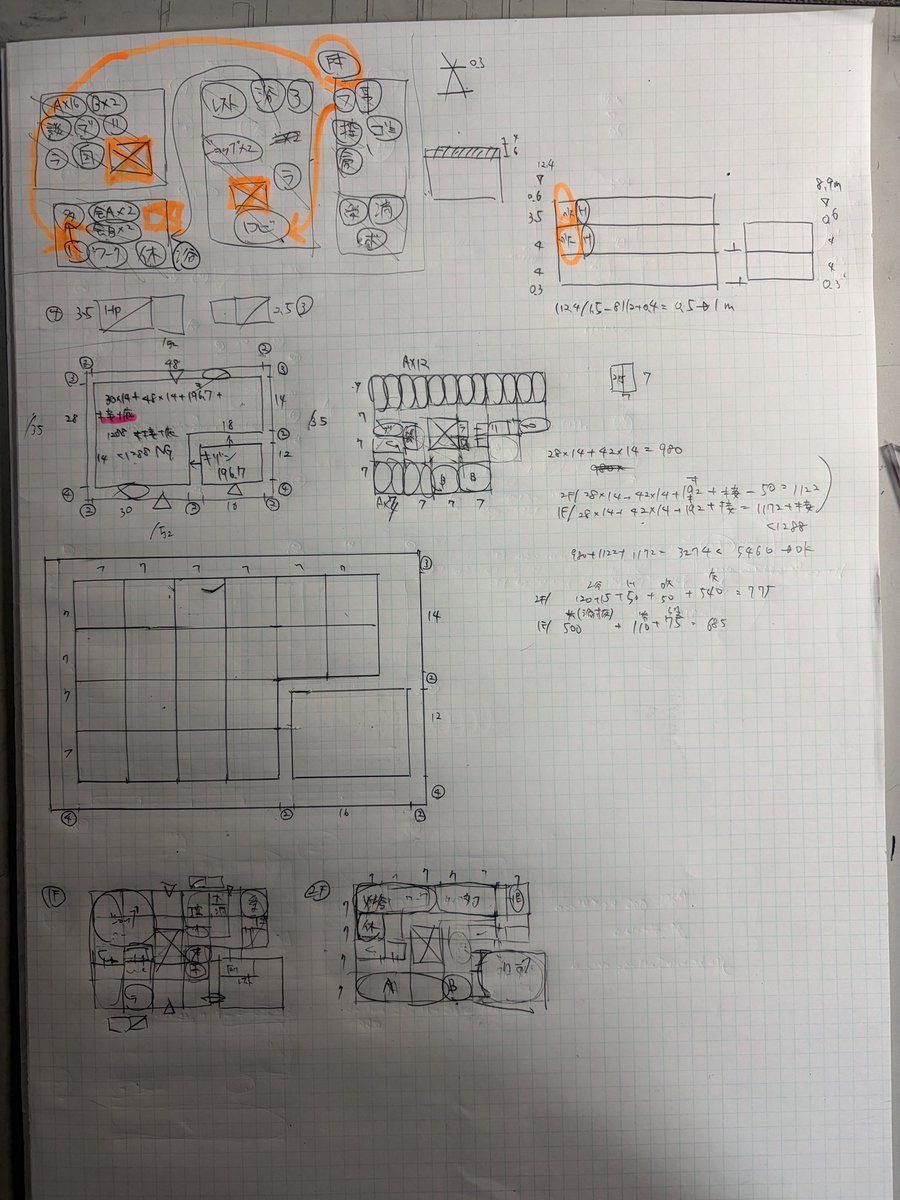

エスキスは1/400行く前に粗方検討つけてる。
吹き抜け、隣接条件はオレンジ。

[Mae @Maedayo01]

@ma_ny55 単一ダクトは梁下500mmとか、上部DS6m^2とか考えるのは面倒なので、指定がないときは空冷HP+外調機がいいです。

[Mae @Maedayo01]

@ma_ny55 吹き抜けで片持ち梁3mを超える場合は梁がわかるように書いてます。

[Mae @Maedayo01]

利用者用の2個EVの中心が柱芯だったら大梁として書く？
それとも壁として書くの？
教えてほしいです…

[Mae @Maedayo01]

@tontonmasaki PC梁ではなく通常の大梁です。

[Mae @Maedayo01]

@Dnostudy 経済性とメンテナンス性を考えると大梁だけの方がいいとはおもうんですけどね…

[Mae @Maedayo01]

製図はまとまった時間欲しい…
エスキスと作図する日を分けると作図時間かかるし、どんな課題文なのか再読み取りしないといけないし。

[Mae @Maedayo01]

@ma_ny55 ありがとうございます。

[Mae @Maedayo01]

@ma_ny55 柱0.4m＋壁0.1m足すと2mだと足りません
柱無しだと壁0.1m＋0.1mで2mぴったりになります。

[Mae @Maedayo01]

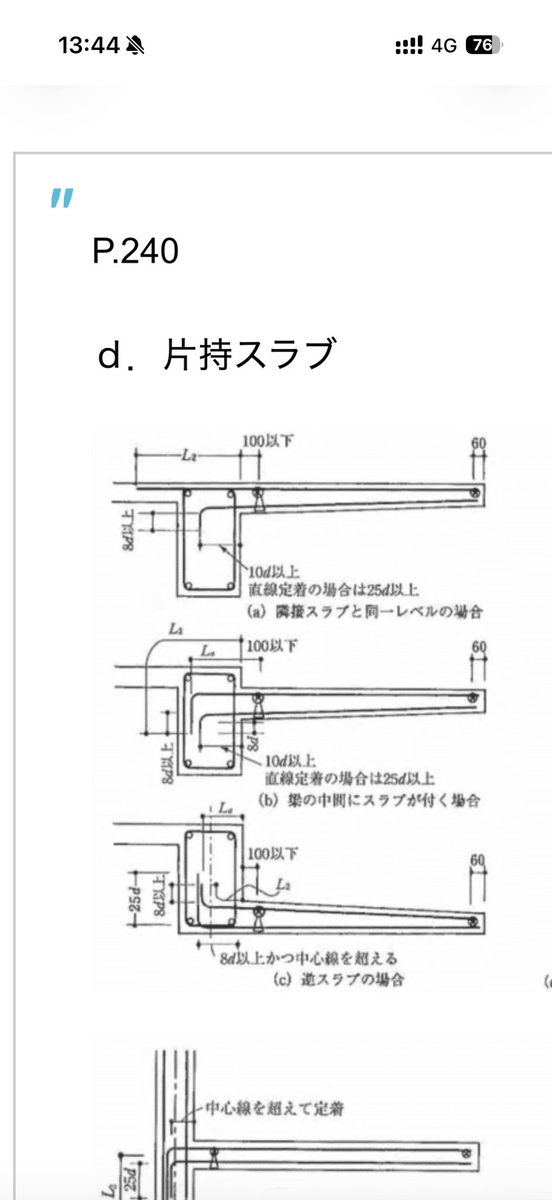

@basketman315 @archit_rabbit かたもち部分はこんな感じです。
小梁ついてないです。
スラブに直交する大梁に対して鉄筋を入れてます。

[Mae @Maedayo01]

@basketman315 @archit_rabbit 2mのかたもちだと先端に小梁が不要なので庇と同じ考え方なのでできます。

[Mae @Maedayo01]

覚え用メモ
22.7m(25.1m)
19.2m(21.6m)
流石になんの値なのかわかるよね？

[Mae @Maedayo01]

@damiku_jp •バリアフリートイレはウチ内寸法で2mなので、壁芯で2.5mx2.5m必要
•PC梁を受ける柱は横長に書きます
•基準階の空調機械室が閉じた空間となってます
•Cの客室は外側に面するべきです
•駐車場には斜め線必要
•断面図の南側最小���退距離は既存部です
•多目的ホール平面図に高さ記載ないです

[Mae @Maedayo01]

@damiku_jp •機械室にボイラーあるのにマルチ型給湯器は過剰です
•EPSはメンテナンス用の扉をつけます
•ろか機械室が閉じた空間になってます
•GL＋5m以下って庇に書くのは道路側のみです
(最小後退距離の緩和のために使う式です)
•車椅子使用者側にスロープないと車椅子使用者が施設に入れないです

[Mae @Maedayo01]

@damiku_jp •���壁はもっと幅小さく書くとシャープに見えます
•風除室��なりの1m空間余りはダメです。ここにpsか収納空間としましょう。
•断面図の東側道路幅員の検討は最小後退距離使うのでおかしいです
•交流広場から公園と通用口の段差処理してないです
•交流ラウンジ閉じた空間になってます

[Mae @Maedayo01]

@akizora1175 Nはやめとけっていうほどでもないですが、両方通ってみた結果、Sの方がいいなと(値段以外は)
個人的には思いました。

[Mae @Maedayo01]

今年製図パスする初受験の人はNじゃなくてSの長期にいきな。
2年目以降はどこいってもそんな変わらん。

[Mae @Maedayo01]

@akizora1175 •Sの解答例のほうがわかりやすい
•エスキスプロセスシートがかなり優れている
•採点シートが各課題にある
•長期はNより課題数が多いのでたくさん課題をこなせる
ぱっと思い当たるのはこんな感じです

[Mae @Maedayo01]

@archit_rabbit お疲れ様です。
この課題やってないので詳しくはわからないのですが、歩行距離はA6の方が長そうなのと、南側の出口の敷地内通路ってスロープ使わずにまっすぐではないでしょうか？
また、既存部の出入口マークは不要ですか？
あと、太陽光パネルの高さ間違えではないでしょうか？

[Mae @Maedayo01]

@ILOVE22470283 ホテルなので指定がなければ基準法でも問題ないです。

[Mae @Maedayo01]

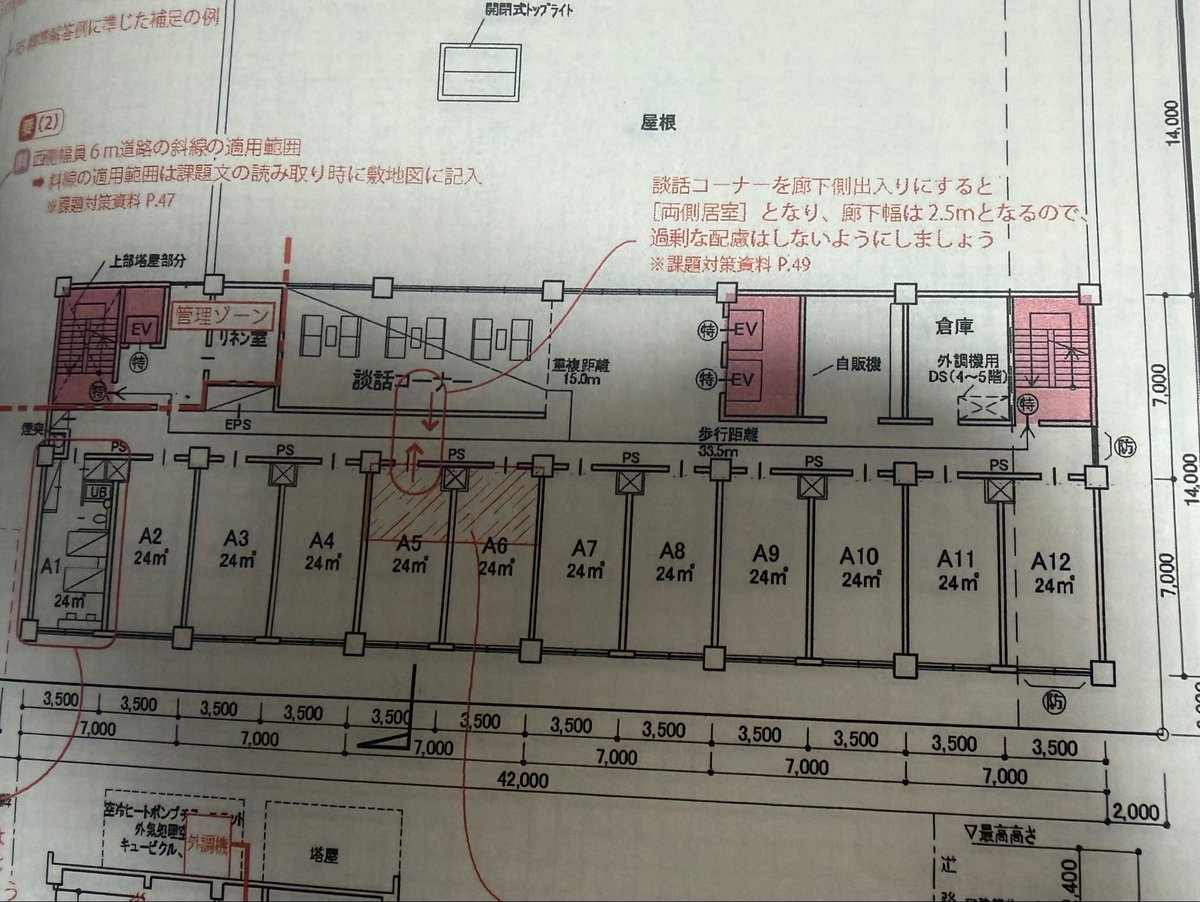

両側居室じゃなければ2.5mじゃなくてもいいんだった。。
