今日のオシ活。Rigolのオシロにお城の絵を描きました！　ファンジェネで任意波形を出すPythonスクリプトを生成AIに作ってもらいました。

[NameBlack .. JG1KZL @NameBlack796]

いま、3.5メガで、Papua New GuineaとFT8できました！
今週忙しかったご褒美。今夜は良い夢見れます。

[NameBlack .. JG1KZL @NameBlack796]

いま、14メガで、Franz Josef LandとワンコールでFT8できました！　今夜は良い夢が見れます！

[NameBlack .. JG1KZL @NameBlack796]

先日選別した8Mhz水晶を使ってラダーフィルタを作ってみました。
トリマを動かすと、7.99845-8.002100とPeakが動きました！

試しに4個刺してみたらトリマをいくら動かしてもガタガタで山が合いませんでした。

[NameBlack .. JG1KZL @NameBlack796]

２１メガで、マディラ諸島とFT8できました！
今夜は良い夢が見れそうです！

[NameBlack .. JG1KZL @NameBlack796]

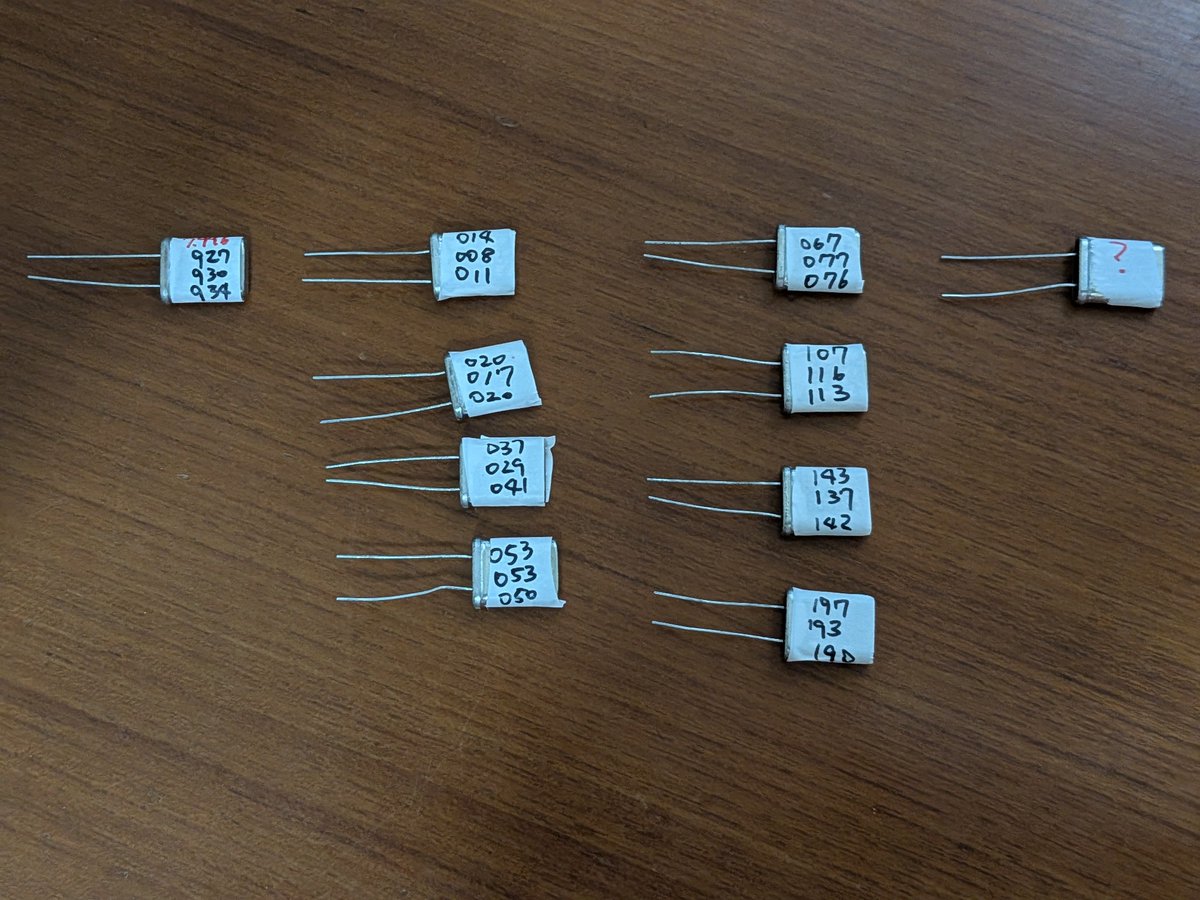

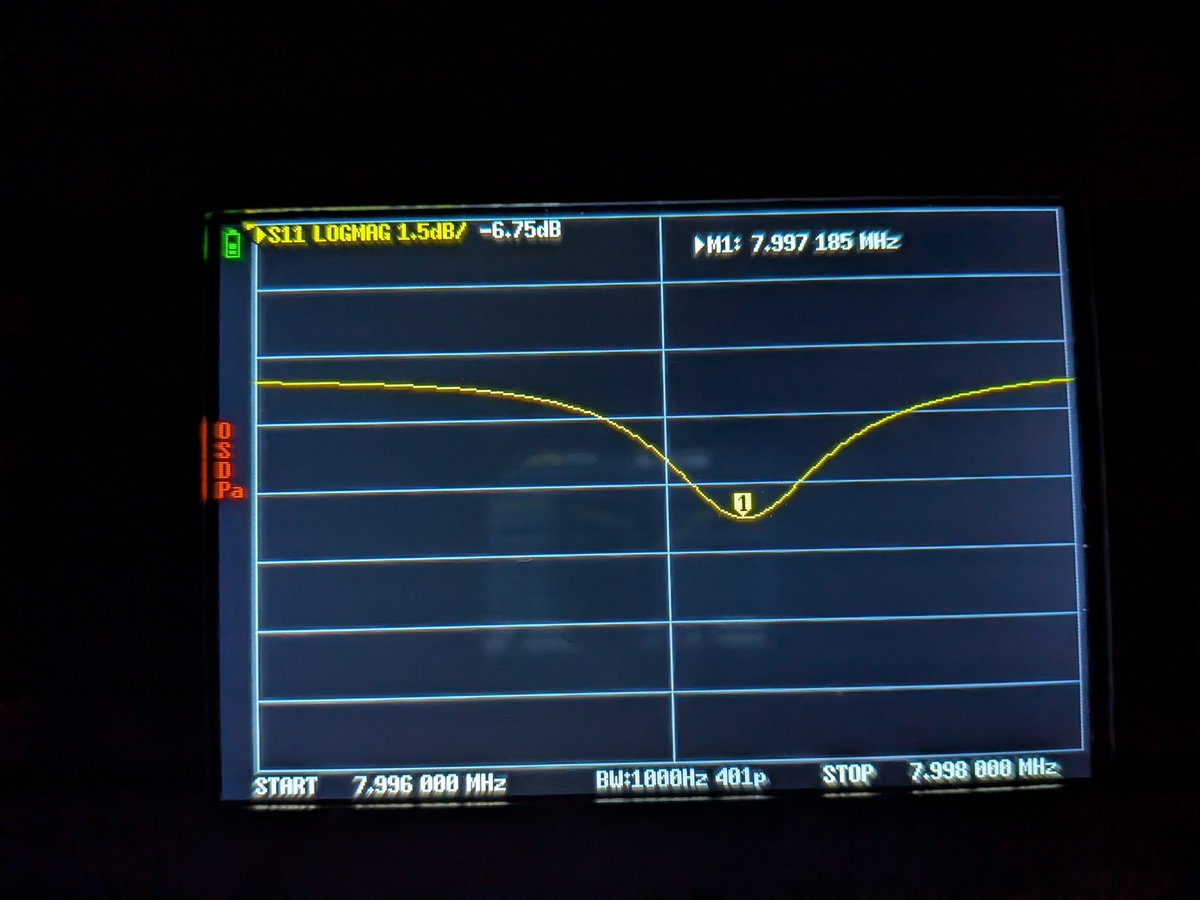

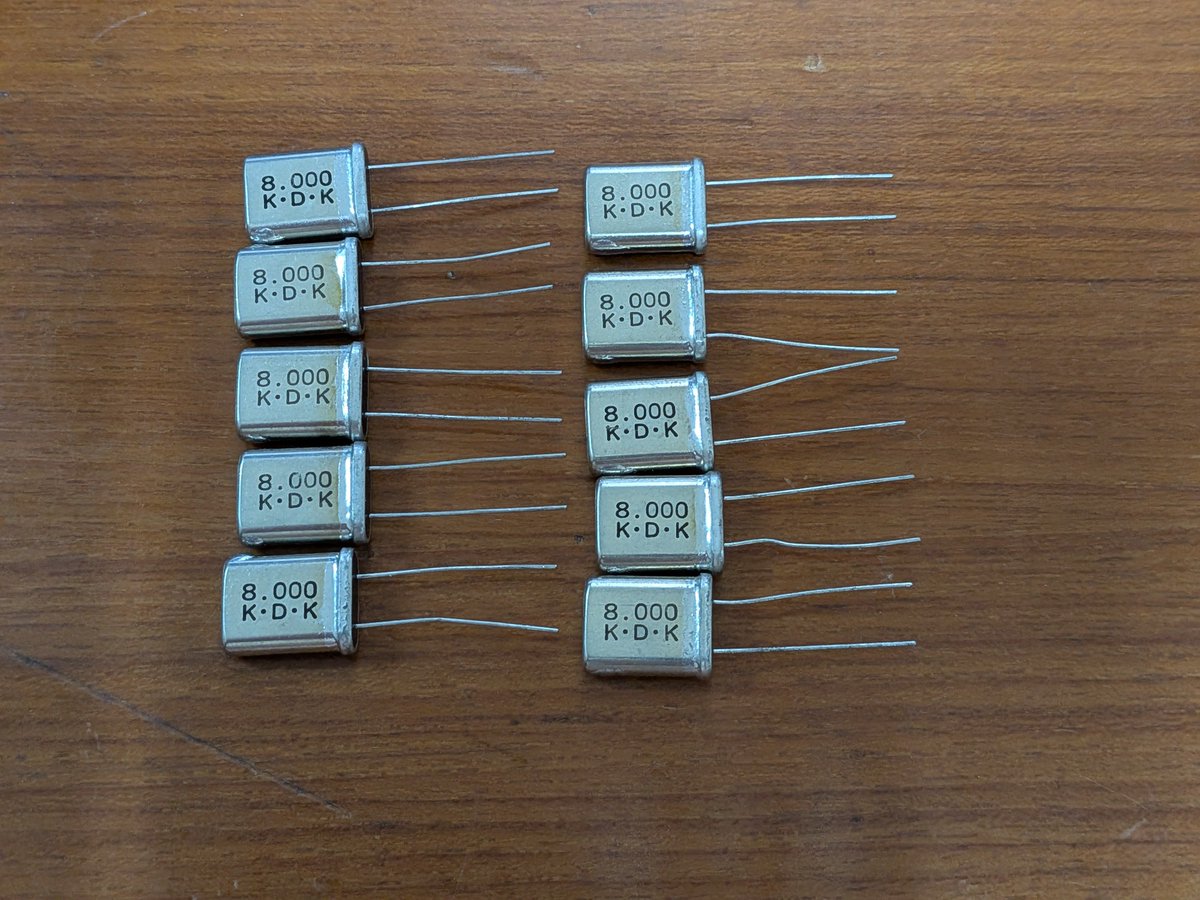

今夜はNanoVNA活。ヤフオクで10個送料込み390円で買った九州電通の8.000Mhzの水晶の共振周波数を測定してみました！
ソートしたときに2列目のグループが特性が揃っていそう。

[NameBlack .. JG1KZL @NameBlack796]

いま、21MhzでチャドとFT8できました！ 今夜は良い夢が見れます。

[NameBlack .. JG1KZL @NameBlack796]

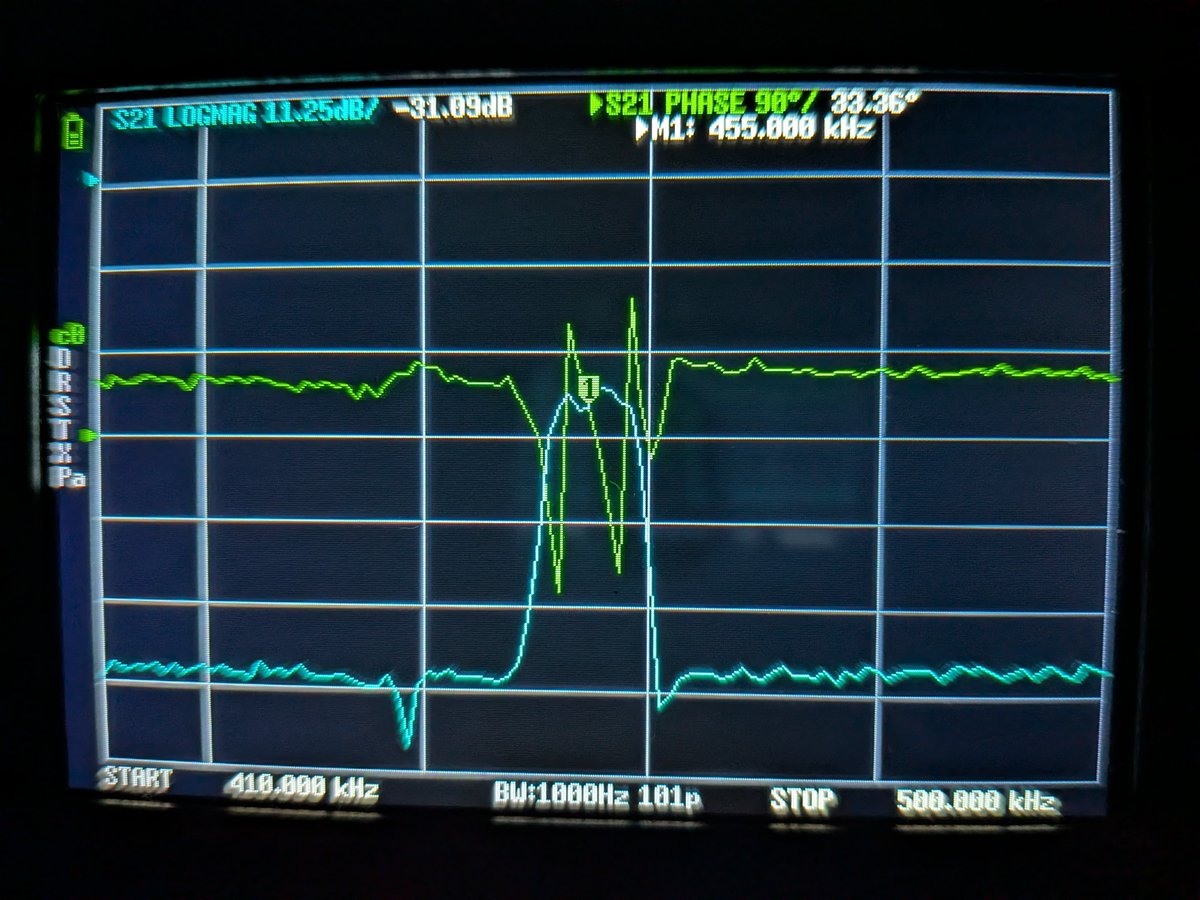

今日はNanoVNAで通過特性と位相を測りました。
SCPIプログラミングなんか頑張らなくても簡単に特性見れました。

[NameBlack .. JG1KZL @NameBlack796]

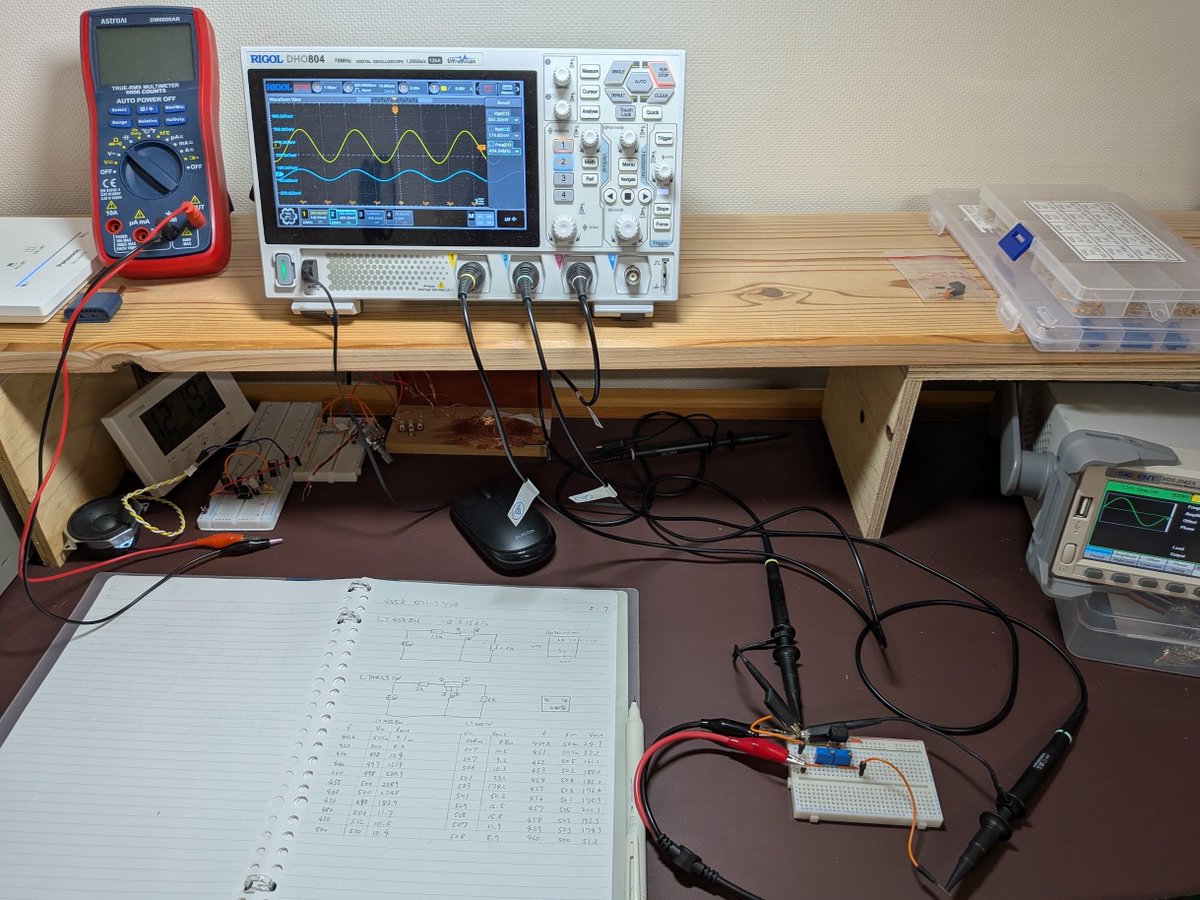

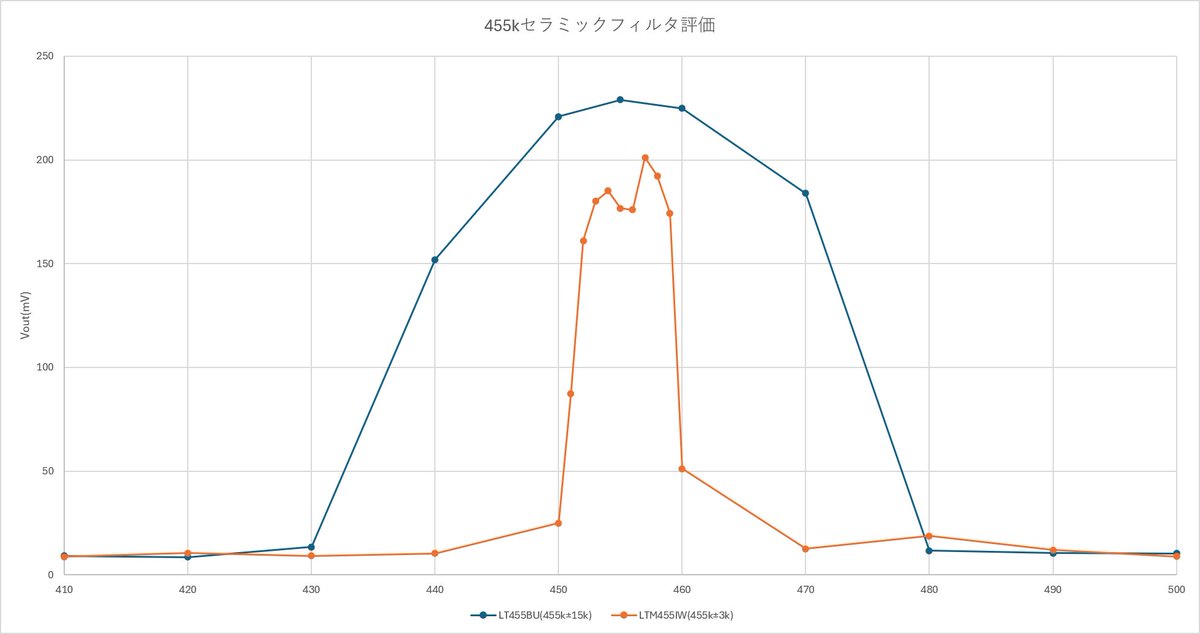

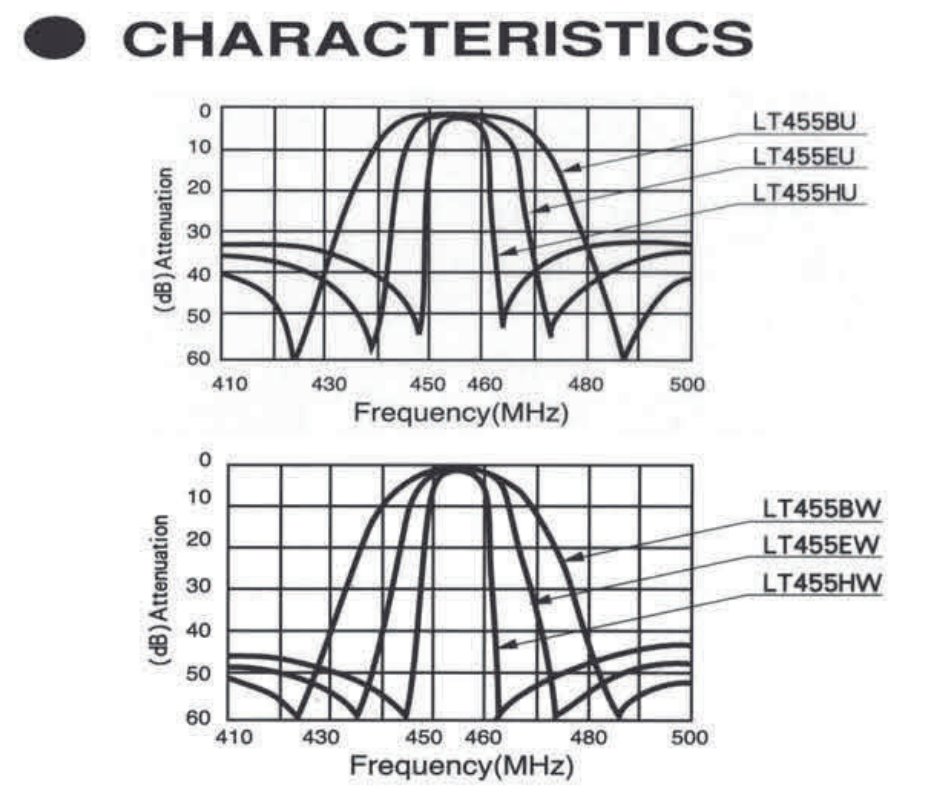

今日のオシ活は、455kセラミックフィルタの評価。455kHz±15kと455kHz±3kです。
データシート見ると、両側が上がるらしいけどそうなってないのはなんでなんでしょうね。

あれ、このデータシートのグラフ、X軸の単位がMHzって書いてあるぜ。

[NameBlack .. JG1KZL @NameBlack796]

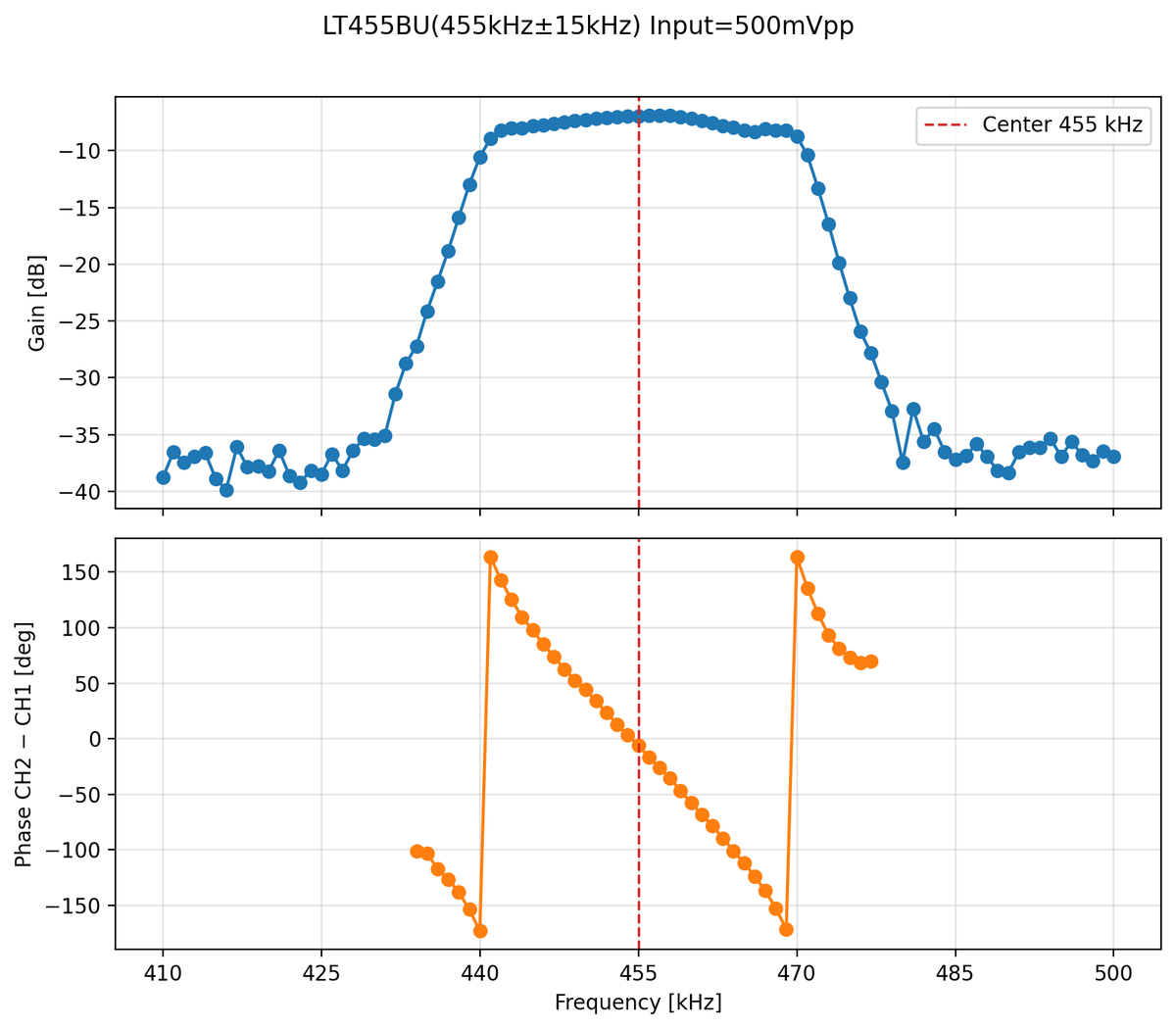

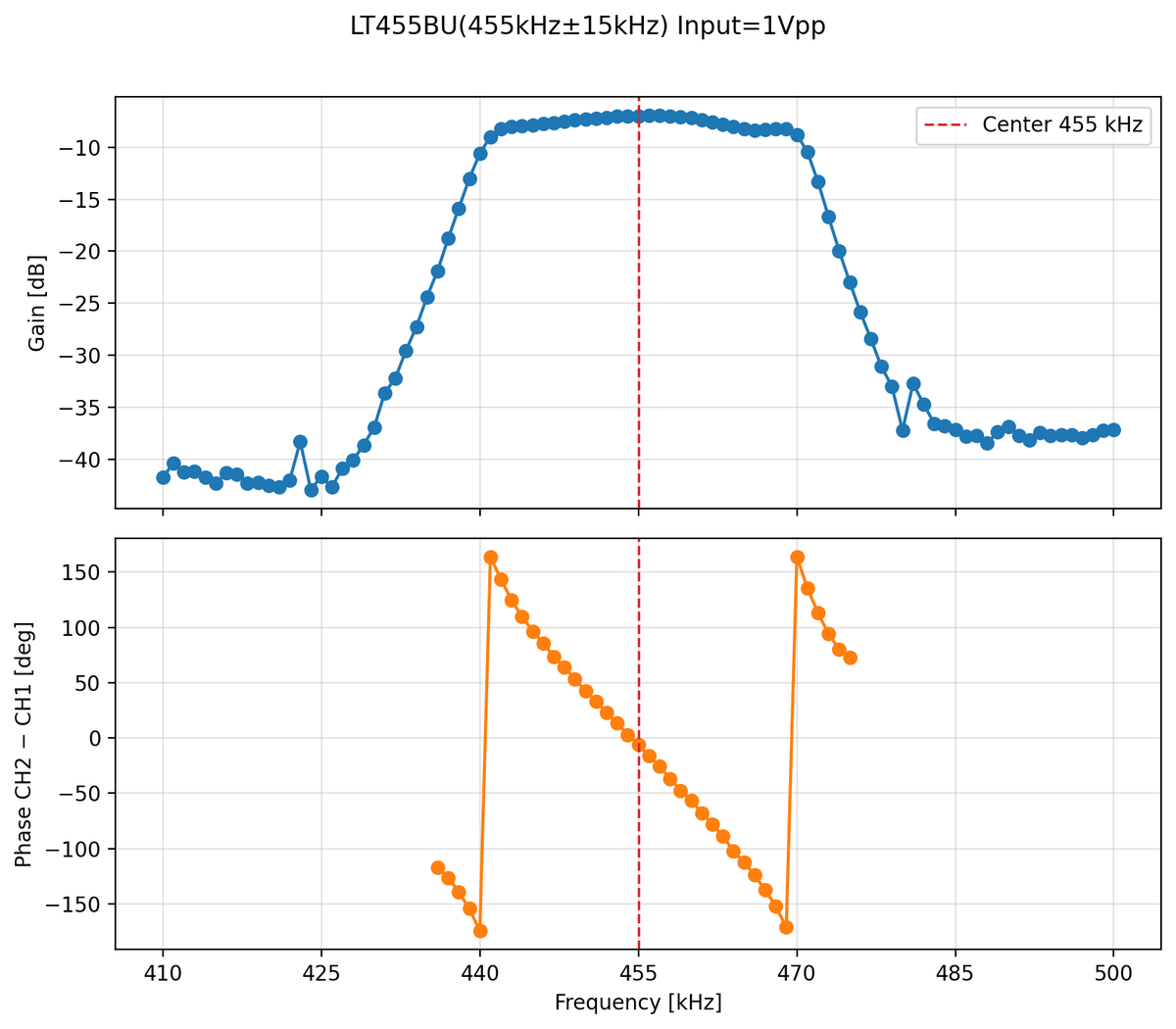

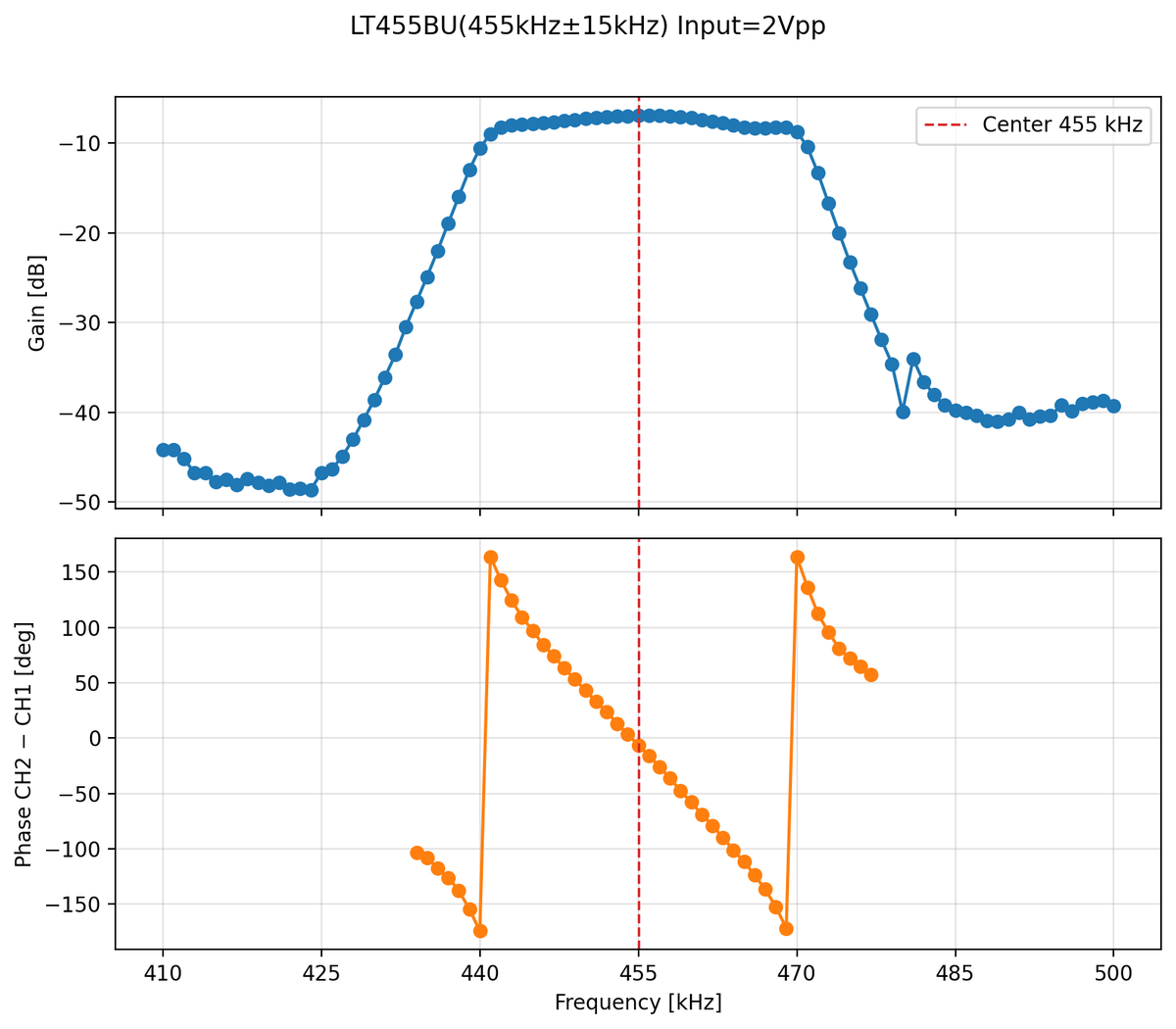

入力のVppを上げてノイズフロアの下側を見ることを目的に試してみたのですが、通過特性が非対称になりました。カットオフ周波数の-3dBより遥かに下の領域だから、実用上は問題なし？
相変わらず、データシートの両脇の上がるところが見えません。
位相もプロットしました。周波数で位相くるくる🌀

[いかり(泉) @bebebeBayes]

それ菜園ティストや。

[NameBlack .. JG1KZL @NameBlack796]

寝れないので無線機つけたら、21メガでパキスタンとFT8できました！
良い夢見れそうです！

[NameBlack .. JG1KZL @NameBlack796]

再生ラジオ音がなるよ���になりました！
天空の城ラピュタで無線機の同調を取る時に、ピュユーン、キューンと音が鳴るのはこう言う回路が搭載された無線機だからかなと思いました。

NHK第一の300kw送信所が8kmの地点にあります。アンテナを外しても、バリコンがどの位置でもNHKはうっすら聞こえます。

[NameBlack .. JG1KZL @NameBlack796]

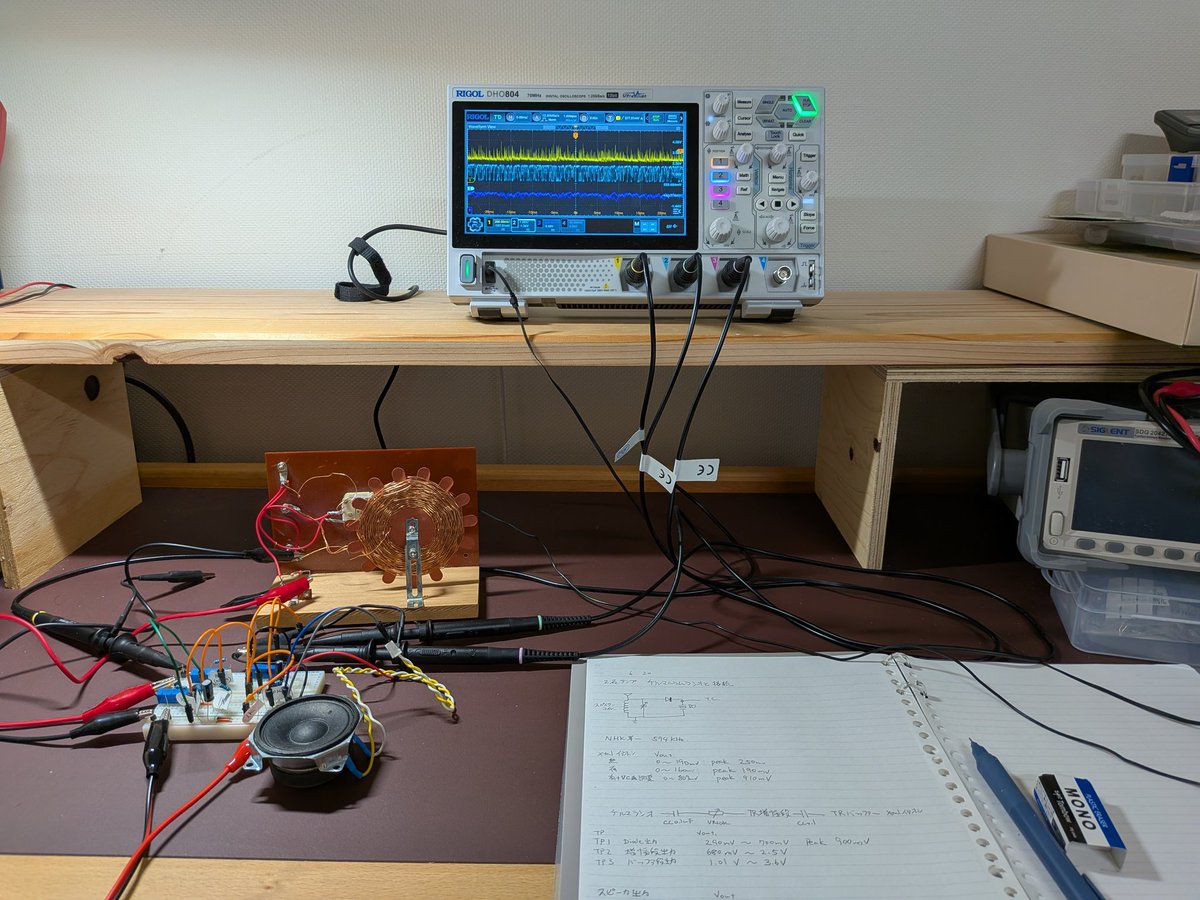

今日のオシ活。子供達が見向きもしなくなったゲルマニウムラジオと、これまで作った2石アンプを繋げたらスピーカーが鳴りました！
これは感動的。ずっと聞けます。今日は自作ラジオ記念日。
すこし高音が割れているような？

[NameBlack .. JG1KZL @NameBlack796]

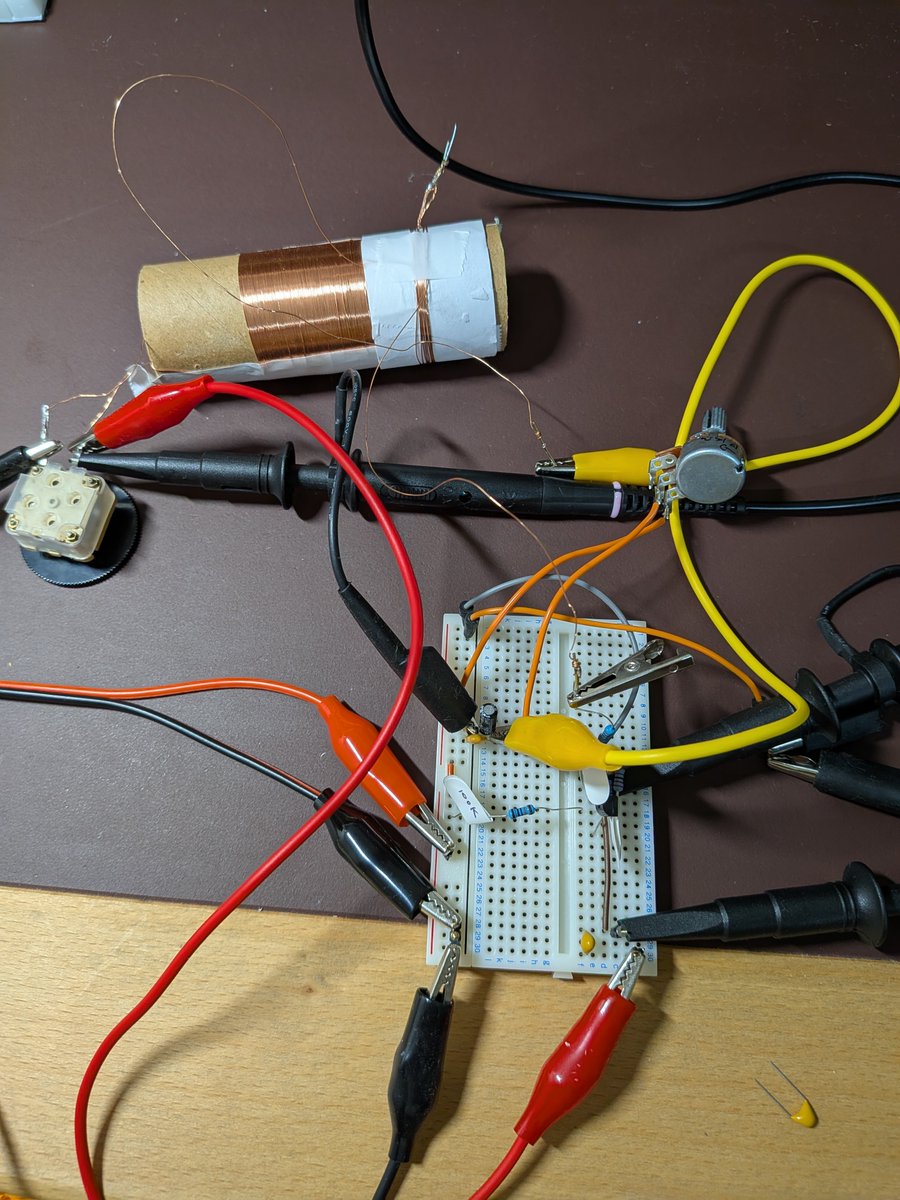

今日のオシ活。再生コイルを追加して、発振させる事に成功！

オシロ見ながらだから発振条件と境界を探せたけど、そんなの無しで実験していた昔のラジオ少年凄すぎる。
