温度ムラが激しい

[NASBY🍆Works @NASBY_Works]

実装しんどい

[NASBY🍆Works @NASBY_Works]

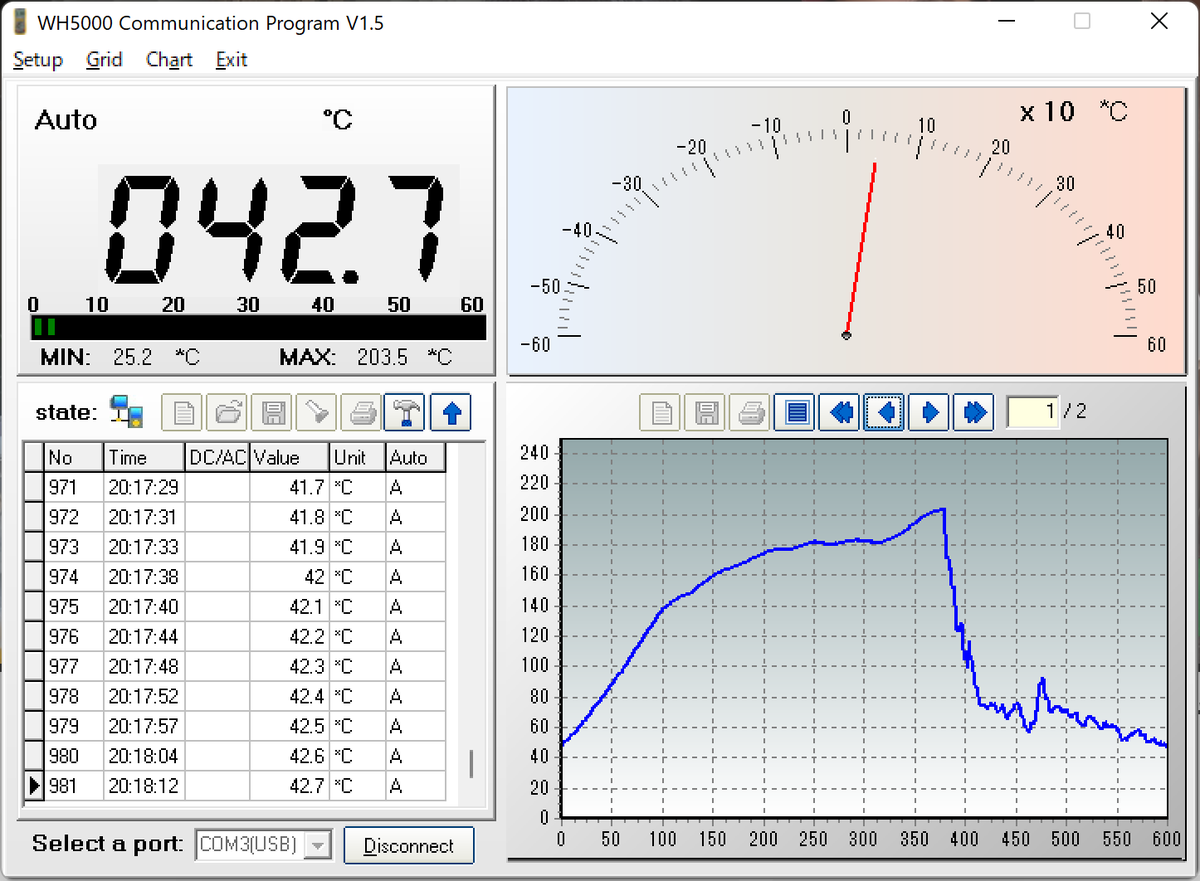

ずっと前に買った、USB接続機能付きのテスターをめちゃくちゃ活かしている
https://t.co/o0zLBvlU3d

[NASBY🍆Works @NASBY_Works]

針金細工しかやってない
ただコレでなんちゃってリフローのレベルは上がりそう
PCBの台座、熱電対の固定も全部針金

[NASBY🍆Works @NASBY_Works]

ステンシルの固定治具借りた、コレめっちゃいい

[NASBY🍆Works @NASBY_Works]

これ、気合い入れればdcdc制御ic作れるか…？

[秋月電子通商【非公式】新商品 @wakwak_akizuki]

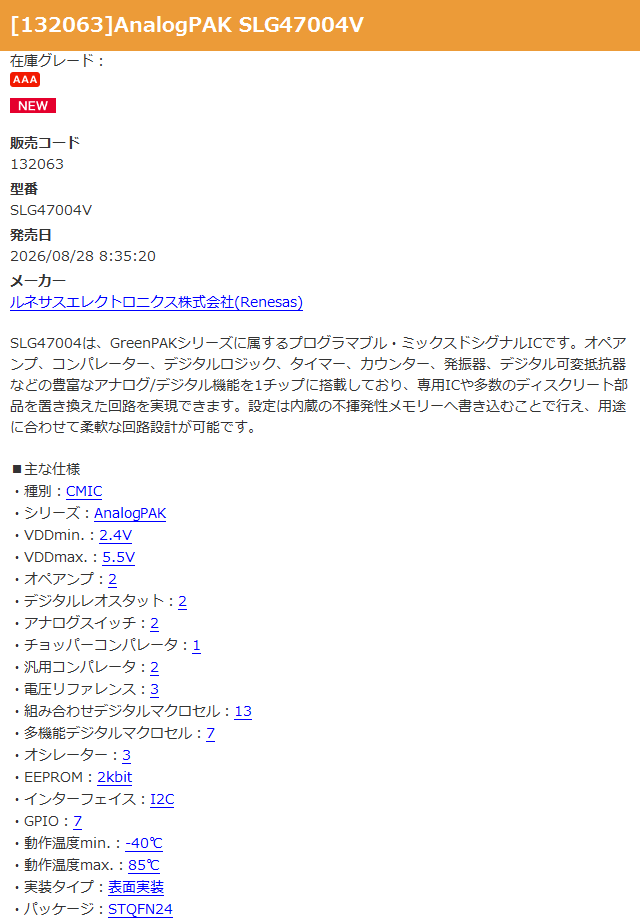

AnalogPAK SLG47004V
#秋月電子 https://t.co/nyFL2Vf7nz
SLG47004は、GreenPAKシリーズに属するプログラマブル・ミックスドシグナルICです。オペアンプ、コンパレーター、デジタル

[NASBY🍆Works @NASBY_Works]

あコレ持ってるけど最近まで売り切れだったんだ
確かに使いやすいと思う

[秋月電子通商【非公式】新商品 @wakwak_akizuki]

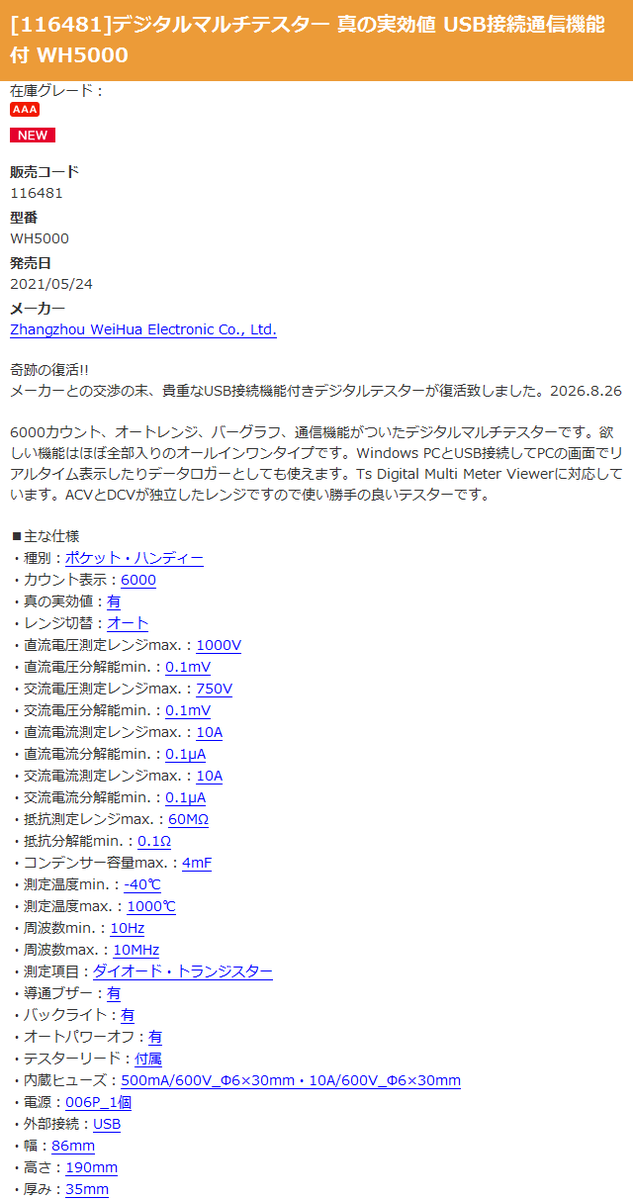

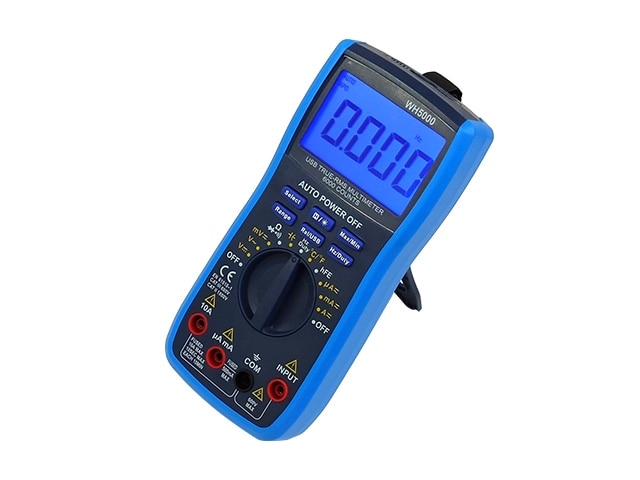

デ��タルマルチテスター 真の実効値 USB接続通信機能付 WH5000
[再入荷] https://t.co/WnyEZ6yXYa
奇跡の復活!!メーカーとの交渉の末、貴重なUSB接続機能付きデジタルテスターが復活致しました。202

[NASBY🍆Works @NASBY_Works]

値段に釣られて安いPCB実装のバナナターミナル買ったら、マイナーな小型サイズだった…
ターミナルが安くてもプラグが高くて意味ない
プラグはパチモンでも良いので、Aliexpressニキに久々に世話になることに

[NASBY🍆Works @NASBY_Works]

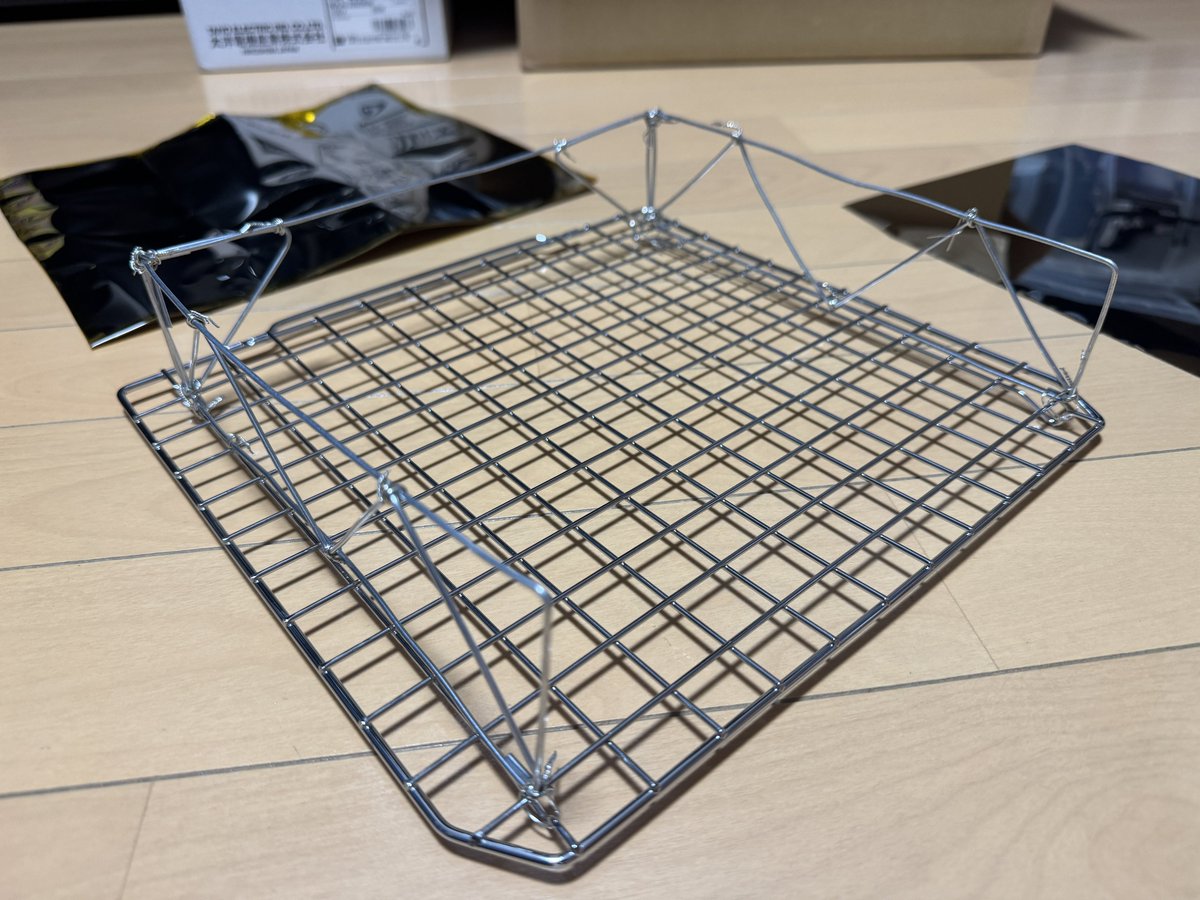

リフロー中に赤外線ヒーターからの遠赤外線がPCBに直撃しないためのシェードを作った。
オーブンの内蔵ファンだけでPCBを温められると良いが…

[NASBY🍆Works @NASBY_Works]

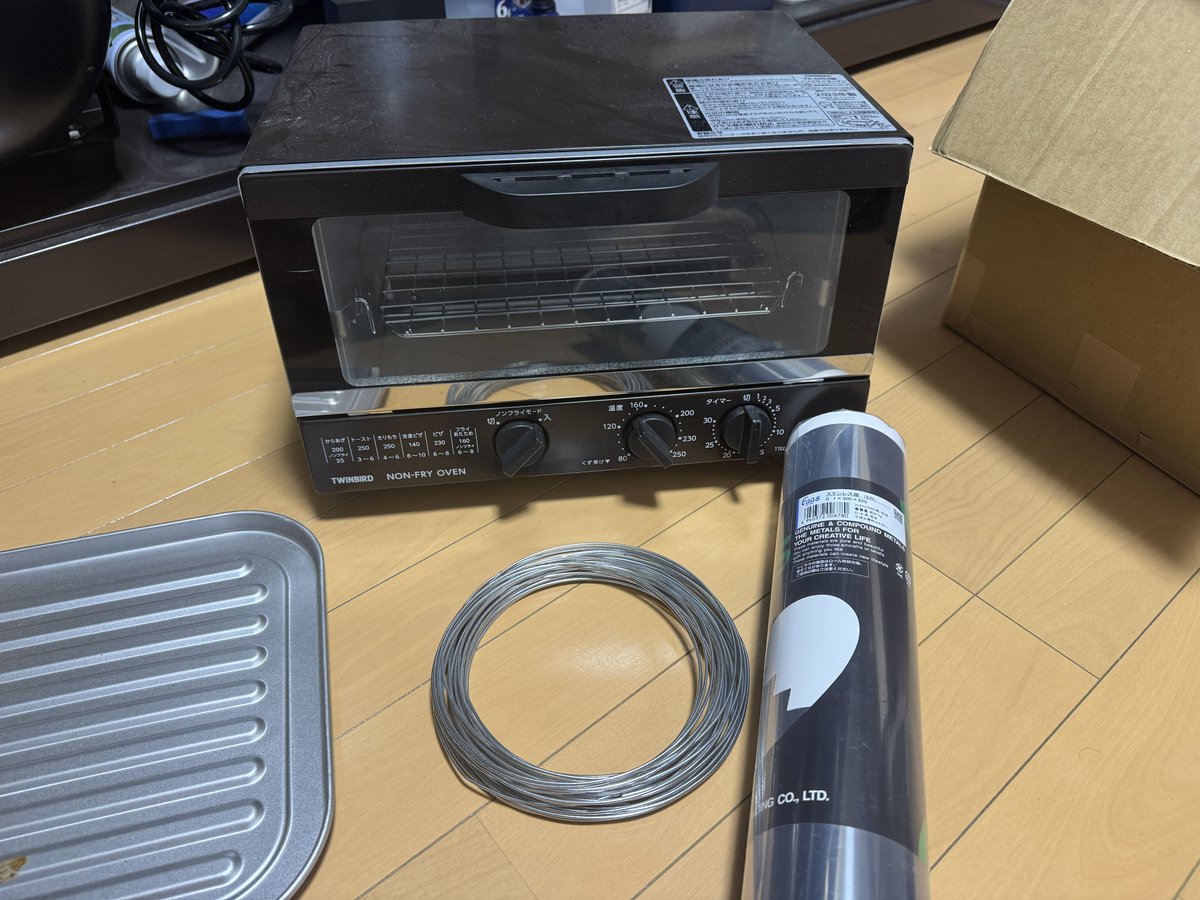

リフローオーブン用に細工する

[NASBY🍆Works @NASBY_Works]

部品収集完了、明日オーブントースターリフローの実験兼ねて実装しよう

[NASBY🍆Works @NASBY_Works]

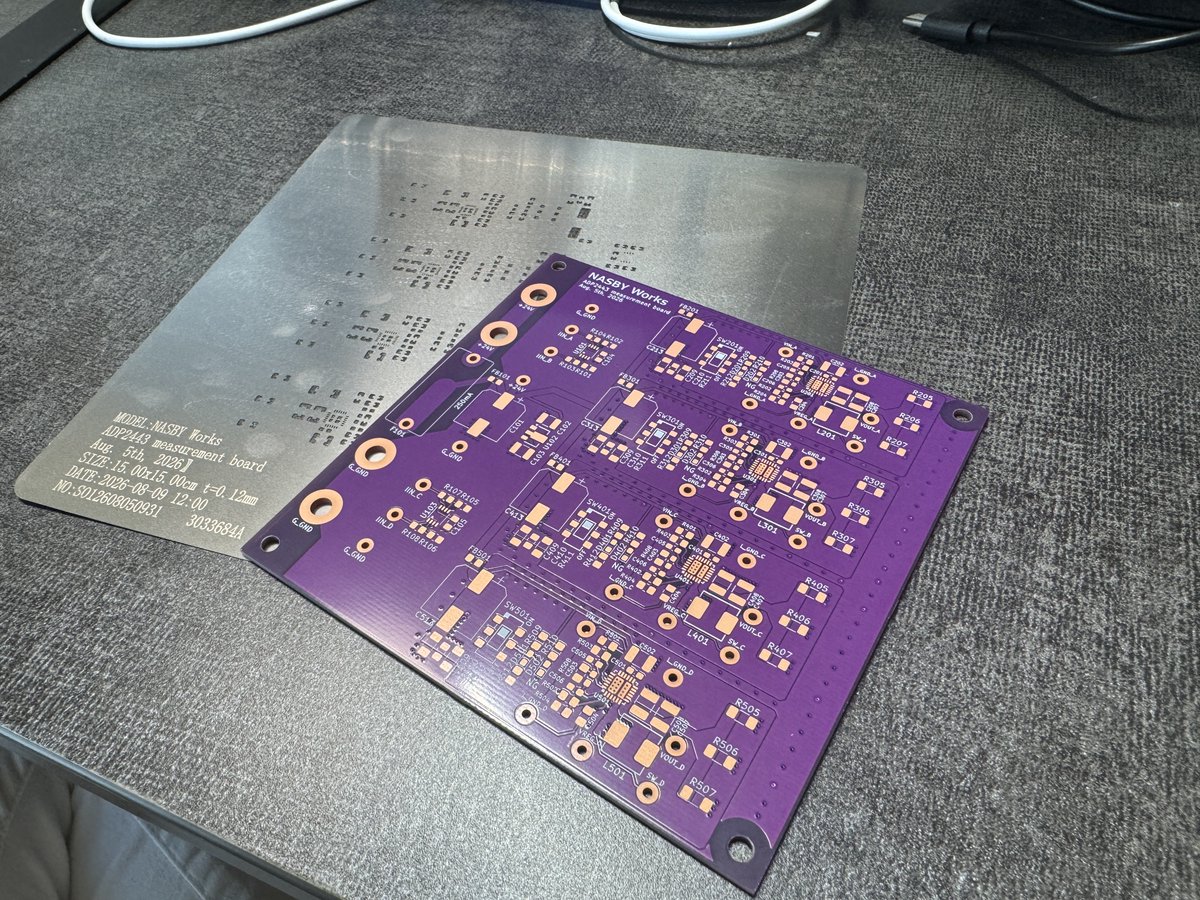

基板が届いた

[NASBY🍆Works @NASBY_Works]

4-20mAの16mAフルスケールは、
量子化されることを見込んでの2の乗数なのか、ただの偶然なのか

[リョウ｜FA技術・自動化解説 @ryo_enjoy_life]

工場では、センサの測定値を「4〜20mA」という電流で送ることがある。

でもこれ、ちょっと変。

なぜ0〜20mAじゃなくて、
わざわざ4mAから始めるのか。

理由の一つは「0」を残しておきたいから。

例えば圧力ゼロなら4mA。
最大圧力なら20mA。

じゃあ0mAは？

「圧力ゼロ」ではなく、
「断線してない？」と疑える。

つまり、

4mA ＝ 何も測ってない
0mA ＝ そもそも生きてる？

“ゼロ”を測定値に使わず、
異常検知のために空けてある。

工場の「なんでこんな中途半端な数字？」には、だいたい理由がある。

[NASBY🍆Works @NASBY_Works]

周波数が低い東日本だとトランスの磁気飽和が怖い…
西日本ならワンチャンって感じですかね…

[はやかわしんいち @shinichi_8o2]

省電王をIN/OUT逆に使ったら、AC110Vの製品にちょうど良くなるのかしら

[NASBY🍆Works @NASBY_Works]

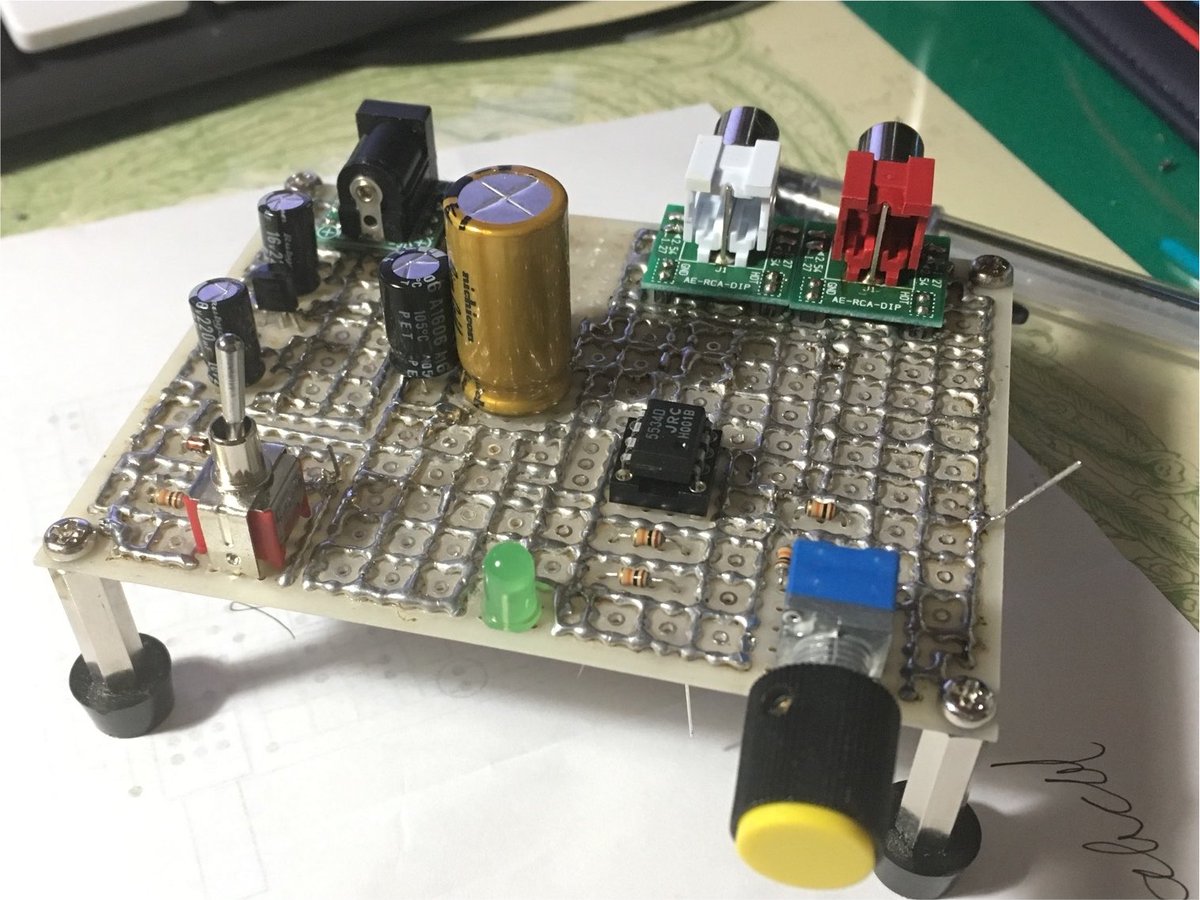

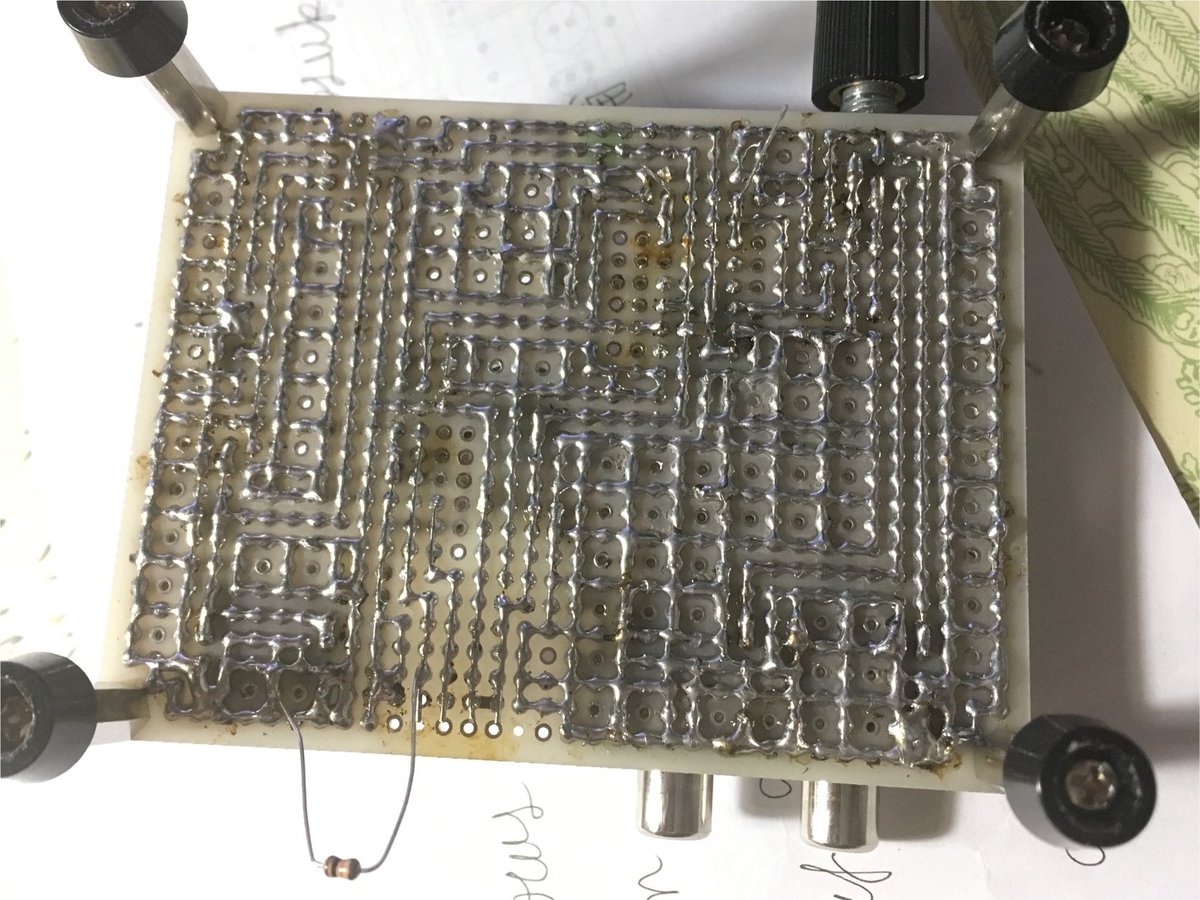

8年前のおぞましい作品の写真
なんでユニバーサル基板に手はんだでメッシュ構造のベタGND組んだんですかねぇ…
大元の電源のノイズケアさえすれば音質自体は悪くはなかった

[NASBY🍆Works @NASBY_Works]

Epad周辺はルールエリア使ってベタ抜きをしよう。

[NASBY🍆Works @NASBY_Works]

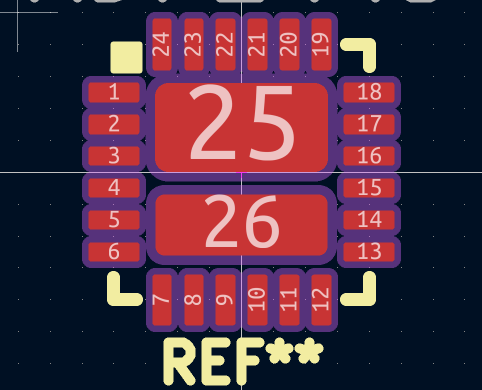

めんどくさいフットプリントしよってよぉ...

[NASBY🍆Works @NASBY_Works]

できた～
100mm x 100mmに何とか収めたぞ

[NASBY🍆Works @NASBY_Works]

死ぬ気で1辺100mm以���にpcbサイズを抑え込みたく

[NASBY🍆Works @NASBY_Works]

今のネタは電源ICの長期試験プラットフォーム

とでも言っておこうかな

[NASBY🍆Works @NASBY_Works]

次のネタは決まっている
車の低速ファンのDCDC化
特定の車種に限定された実装は避けることを目指したい
