فايدة صبة السكريد أسفل القواعد أو اللبشة (أعلى طبقة العازل):
🔸 تحمي العازل من التمزق أثناء تسليح القواعد.
🔸 توزيع الأحمال بشكل متجانس على التربة.
🔸 تحافظ على العازل من التلف.
🔸 تعطي سطح مستوٍ ونظيف للحدادة

#مقاول_جدة
#مهندس_انشائي

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

عند وجود اي صبة خرسانية يجب التأك�� من:-
1- مطابقة جهد الخرسانة للتصميم الانشائي
2-موعد خروج الخرسانة حيث يتم الرفض في حال استغراق الشاحنة مدة اطول من ساعتين
3-درجة حرارة الخرسانة ويجب إلا تزيد عن 35
4-تشغيلية الخرسانة عن طريق ال slump test

#مهندس_جدة

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

@ssrrr22 @Abu3edrous غالبا هذا الحل ما يكون عملي..كون العمود ما شيك معك بالاختراق فأكيد عليه أحمال ��الية مما يقتض�� وجود حديد إضافي سفلي في اللبشة اسفل هذا العمود بمعنى ان زيادة مقطع العمود بعد صب اللبشة قد يسبب مشكلة انشائية(لان الحديد الاضافي كان اسفل العمود ٣٠*٨٠ في حين انه تنفذ ٣٠*١٢٠)

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

وعليكم السلام

بخصوص الpunching عادة يظهر بين العمود والسقف او العمود واللبشة عندكم وين ظهرت؟ الشي الاخر معالجة الاختراق دائما تكون بزيادة السماكة وهو الأوفر من زيادة عدد الاعمدة (لو في السقف نعمل Drop panel ولو باللبشة (نزيد السماكة اسفل العمود) واخيراً يجب اعادة التاكد من التصميم مع الاخذ بعين الاعتبار نسبة مقاومة الحديد للpunching shear

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

من أعمال نجارة الجدر��ن تم استخدام مرابيع جديدة لتفادي الفك اثناء ضغط الخرسانة.

#فلل_جدة
#مهندس_مدني

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

وحدة من الأمور الي دايمة التكرر،،عدم استخدام أسياخ shrinkage bars وهي حسب الكود ��لسعودي يتم استخدامها في حال زيادة عمق الكمرة عن ٦٠سم.
#مهندس_جدة
#فلل_سكنية

[م.مجتبى الدرديري | ®PMP @mogtabaeng]

عملت اعادة تصميم انشائي لمنتجع تم تخفيض الحديد من ٧٠ طن الى ٤٥ طن
قريبا موضوع انك تزود الحديد بدون داعي ده حيعمل لك مشاكل وحيقلل من تصنيف مبناك من ناحية الاستدامة خصوصا لل��شاريع النوعية
الموارد ماشة في تناقص والطلب متزايد انت ما عندك الرفاهية زي زمان تزود المواد على كيفك

[الهيئة السعودية للمهندسين @Eng_Council]

تسعى #هيئة_المهندسين لحماية المهنة من الدخلاء، واعتماد المهندسين مهنياً، ودعمهم وتمكينهم للمساهمة في بناء وتطوير الوطن..

#اليوم_العالمي_للهندسة

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

في استلام الاساسات او الميدة او الاسقف يجب ��ائما تنبيه المنفذ على ضرورة استمرار كانات الأعمدة داخل العنصر الاخر.
#استلامات_هندسية
#مهندس_جدة

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

من اهم الأمور التي يجب التاكد منها اثناء استلام مرحلة الاساسات وهي استقامة المحاور والتاكد من التربيعة.
#اشراف_جدة
#مهندس_مدني

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

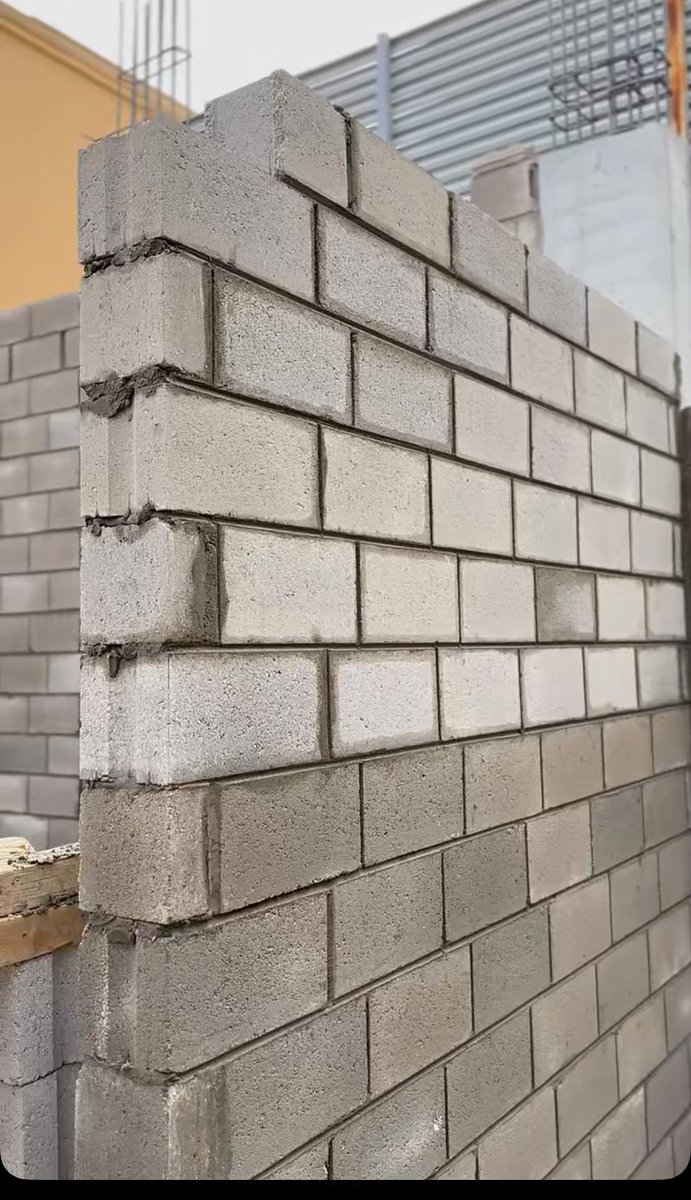

بسبب تهاون البعض في استلام أعمال المباني "وغالبا لا يتم تصنيفها كبند انشائي يجب الإشراف عليه" تظهر التشققات وميلان المباني(يكلف ضعف المبلغ باللياسة) ومشاكل في بروز البلوك عن العنصر الخرساني.
#مهندس_اشراف_ابحر
#استلام_جدة

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

دائما يفضل نزول المهندس لاستلام حدادة السقف على مرحلت��ن:-
١- استلام الكمرات ويمكن من خلالها استلام النجارة وتعديل اي غلط يقع فيه المقاول قبل فرد البلوك الهوردي وتشطيب السقف بالكامل.
٢الاستلام الثاني ويكون لمرحلة الأعصاب ويتأكد من الأعمدة المزروعة او الأعمدة المنتهي��.

#مهندس_جدة

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

بعض نقاط استلام حديد الجسور:-

1. يجب ان تطابق الرسومات ويشمل التحقق من الأبعاد والقطر والطول وتقسيط للحديد الاساسي وللكانات.
2. يتم فحص الحديد والتاكد من مطابقته للمواصفات السعودية (نوعية الحديد المستخدم)
3. التأكد من جودة الحديد و عدم وجود تشققات أو صدأ.

#اشراف_هندسي_جدة

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

@NorthAbhor كارثة!!

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

بعض من الملاحظات المهمة التي يغفل عنها معظم المقاولين المنفذين وهي طريقة انهاء اشاير الأعمدة بالسقف.

#مهندس_انشائي_جدة
#مقاول_معتمد

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

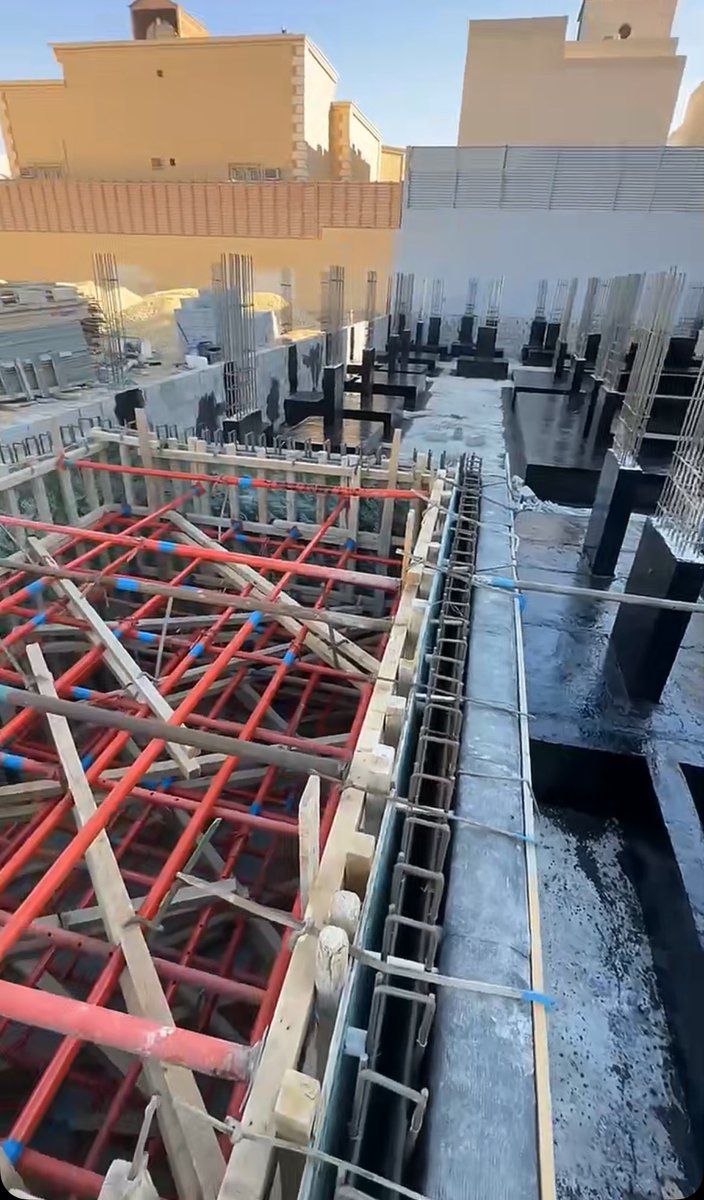

فوائد العزل بالبيتومين السائل:

1. مقاو��ة تسربات الماء داخل التربة(تشكل طبقة مانعة لدخول الماء والرطوبة لحديد التسليح).

2. مقاومة للتآكل مثل الأملاح والمواد الموجودة بالتربة.

3. مقاومة للتشققات: يعزز البيتومين السائل من مرونة الخرسانة ويقلل من تشكل التشققات.
#مهندس_جدة #مقاول

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

@khsnmjd2 @sult3n666 @HOMEPMP @precast711 @fanwbina @Archashraf4 @msarefbn @wil111fox69 @aalaqaria @majedawad6 @ArchHesham ١-وجود فرق بسيط ضمن المنطق بالأمتار بين الطبيعية والتمتير الأولي
٢-وضوح طريقة التمتير
٣-التقيد المخططات وعدم اضافةً أمتار غير مطلوبة

إذا تحققت هذه الثلاث يستحق المقاول مع يقيني بأن السائل اعلم من المسؤول

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

@khsnmjd2 @sult3n666 @HOMEPMP @precast711 @fanwbina @Archashraf4 @msarefbn @wil111fox69 @aalaqaria @majedawad6 @ArchHesham والا يدخل الموضوع تحت بند جهالة المالك لان المالك يشوف القيمة النهائية للمشروع بالعقد وما يراجع الأمتار ويفاضل بين المقاولين على اساس القيمة الاجمالية وللأسف بعض المؤسسات تدخل من هالمدخل بحيث ما توضح للمالك المبلغ الفعلي والغرض انها توقع المشروع وبعدها تبدا تطالب بفرق الاسعار

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

@khsnmjd2 @sult3n666 @HOMEPMP @precast711 @fanwbina @Archashraf4 @msarefbn @wil111fox69 @aalaqaria @majedawad6 @ArchHesham رح اتكلم من منطلق محدود ولفرع بسيط من عقود المقاولات الي هي الفلل السكنية وغالبا يكون العقد بين المقاول والمالك وبعدم اطلاع من المهندس المشرف الي يقتصر دوره على الاشراف بالتنفيذ فقط(عقد الاشراف نزلات استلام معينة)..في هذه الحالة إذا كان الفرق بالأمتار بسيط وضمن المنطق يتم الدفع

[انشائي|مرتضى بن علي الجفري @EngMAJ4]

بعض فوائد الفلين في السقف الهوردي:-

1. عزل حراري
2.عزل صوتي
3.عزل للرطوبة

ويعيب عليه نقطتين رئيسيتين:-

أ. يحتاج إلى معالجات حال الرغبة بلياسة السقف(اللياسة ما تمسك بالأسطح الناعمة).

ب. في حال الاحتراق(لا سمح الله) انتاج غازات خطيرة.
