الحمد لله الذي منَّ علينا بشرف إدارة وتصميم هذا الصرح الخيري لخدمة مرضى غسيل الكلى في مكة المكرمة.

نسأل الله أن يتقبله خالصًا لوجهه الكريم، وأن يجزي خير الجزاء كل من أسهم في إنشائه، وأن يجعله نفعا دائما وأثرًا ممتدا وأجرا جاريا لهم في موازين حسناتهم.

[جمعية معاد لرعاية مرضى الكلى بمنطقة مكة المكرمة @maadmakkah_sa]

.

#فيديو 🎥

مشاهد من حفل جمعية معاد لتدشين أكبر
مركز غسيل كلى خيري في #مكة_المكرمة
إنجازٌ إنساني يُجسّد أثر العطاء في دعم
ورعاية مرضى الكلى

.
.
#جمعية_معاد_الخيرية
#أكبر_مركز_غسيل_كلى_بمكة_المكرمة
#غسيل_كلى

[جمعية معاد لرعاية مرضى الكلى بمنطقة مكة المكرمة @maadmakkah_sa]

تشرّفت #جمعية_معاد بزيارة وفد يمثل رجال الأعمال المهتمين بدعم برامج الجمعيات الأهلية انطلاقا من مبدأ المسؤولية المجتمعية..
تأتي الزيارة في إطار بحث سبل التعاون لتنفيذ مشروع "مركز الغسيل الكلوي بمكة المكرمة" وهو المشروع الأساس الذي قامت لأجله الجمعية.
وجرى خلال اللقاء استعراض المخططات الهندسية والإنشائية للمركز، ومناقشة الكيفية التي يمكن من خلالها لقطاع الأعمال المساهمة في تهيئة المكان وتجهيزه بأعلى المواصفات الطبية
نشكر لهم اهتمامهم ومبادرتهم الكريمة، ونسأل الله أن يبارك في الجهود.

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

@AbdolmajidQ @zbrg66 @khaled81746668 @EngAhmed_Ghazi العفو طال عمرك

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

@AbdolmajidQ @zbrg66 @khaled81746668 @EngAhmed_Ghazi

[جمعية معاد لرعاية مرضى الكلى بمنطقة مكة المكرمة @maadmakkah_sa]

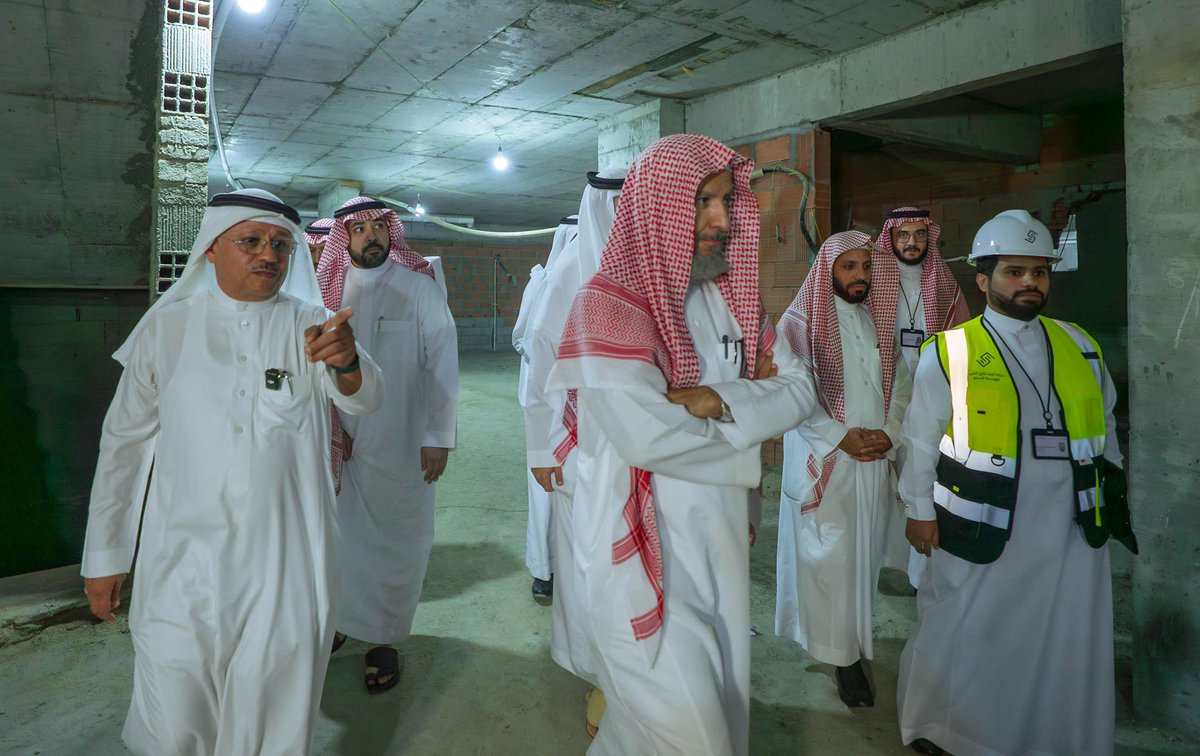

استقبلت #جمعية_معاد_لرعاية_مرضى_الكلى معالي
المستشار بالديوان الملكي وعضو هيئة كبار العلماء
وعضو اللجنة الدائمة للإفتاء، فضيلة الشيخ د. سعد
الشثري، في زيارة اطّلع خلالها على مقر الجمعية، كما
وقف على المقر الجاري تجهيزه ليكون #أكبر_مركز_خيري_لغسيل_الكلى في #مكة_المكرمة

[شركة م/ مهند الراجحي للمقاولات العامة @alrajhi_STR]

يجب تنفيذ قميص خرساني إضافي حول الأعمدة والجدران داخل الخزانات، لزيادة الغطاء الخرساني ومقاومة الرطوبة وتعزيز ديمومة المنشأ ومنع الصدأ.
📌 يتم بعد اعتماد المصمم وقبل التنفيذ لضمان توافق التفاصيل مع المخططات.
📎 الصورة: نموذج تفصيلي مقترح
#مقاولات #الكود_السعودي #مقاول

[شركة AGH لتدعيم واصلاح المنشآت @AGH_STR]

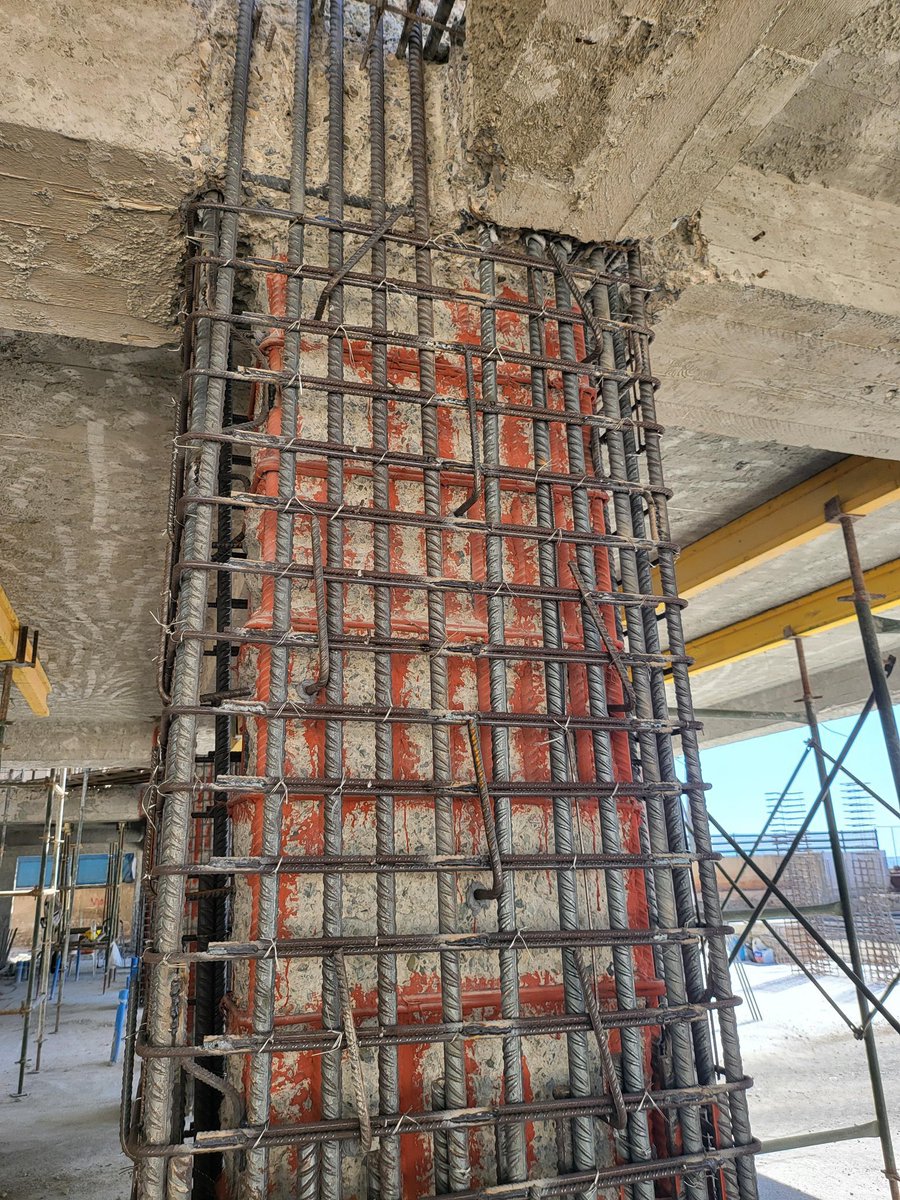

أثناء تنفيذ القميص الخرساني (Concrete Jacket) يتم عمل فتحات في الجزء العلوي من العمود لصب الخرسانة منها، ويجب الانتباه إلى عدم التكسير بشكل كامل حول العمود، مع ضرورة توفير الدعم المؤقت قبل البدء بأعمال التكسير

[شركة م/ مهند الراجحي للمقاولات العامة @alrajhi_STR]

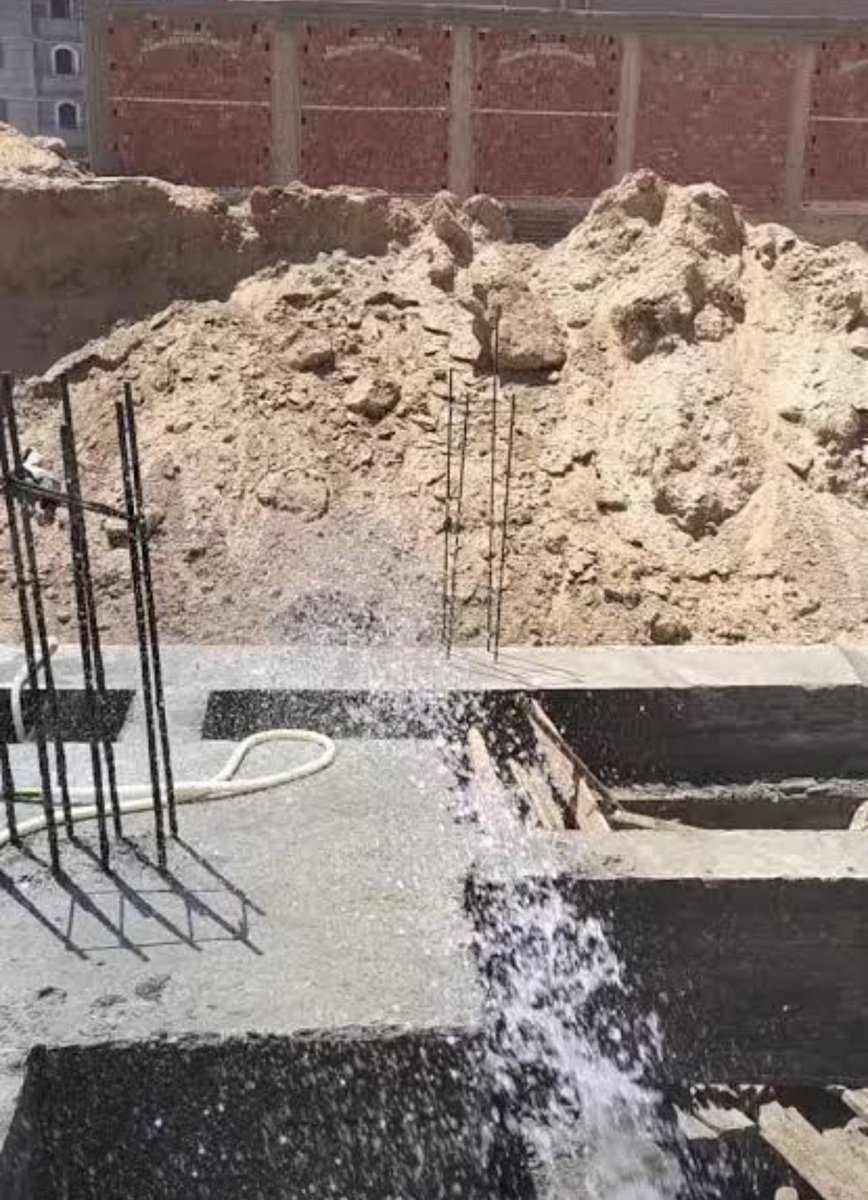

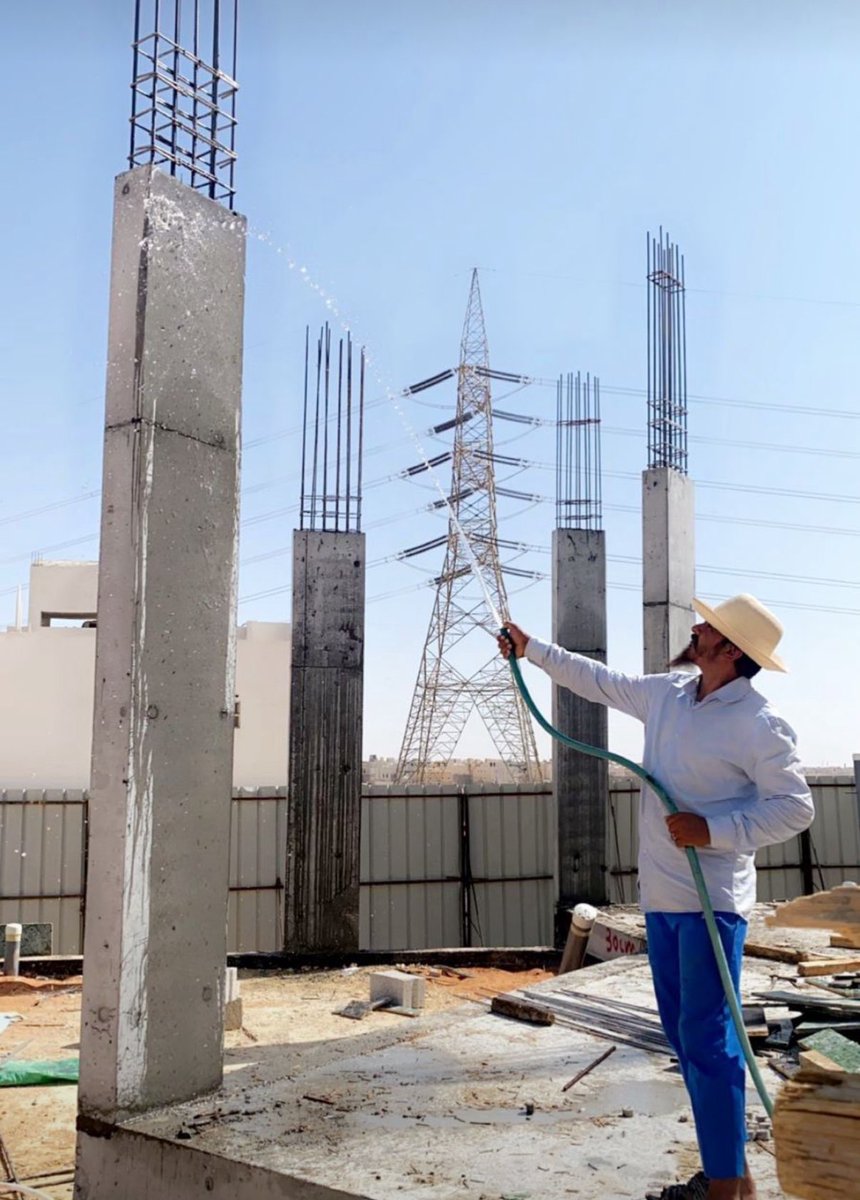

مواصفات ماء المعالجة للخرسانة 💧
يجب أن يكون نقيًّا، pH بين 6–8، منخفض الأملاح، وخاليًا من الشوائب والمواد العضوية.
✅ مياه الشرب هي الأنسب، ومياه الآبار أو الأنهار ممكنة بعد الفحص.
🚫 يمنع استخدام مياه البحر أو الملوثة.
اختبار الماء = خرسانة أقوى ومتانة أطول. 🧱

[شركة AGH لتدعيم واصلاح المنشآت @AGH_STR]

� بعض المباني تظهر فيها شقوق أو ضعف بالعناصر مع الوقت، فيجتهد البعض بحلول تدعيم دون تقييم هندسي فتزداد المشكلة.

⚙️ الحل السليم:
1️⃣ تقييم إنشائي
2️⃣ مخططات تدعيم دقيقة
3️⃣ تنفيذ مدروس.

📌 النتيجة: معالجة صحيحة وتكاليف واضحة.
وتذكّر: الاجتهاد دون تقييم هندسي مكلف.

[شركة م/ مهند الراجحي للمقاولات العامة @alrajhi_STR]

✅أهم #الاختبارات_الموقعية للخرسانة الطازجة:

#الهبوط_Slump
🎯الغرض: التأكد من قابلية التشغيل والدمك بدون انفصال حبيبي

#درجة_الحرارة
🎯الغرض: ضبط حرارة الخرسانة (5–35°C) لضمان تطور المقاومة بشكل سليم

#أخذ_العينات
🎯الغرض: صب اسطوانات لاختبار مقاومة الضغط ومطابقة المواصفات

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

إعداد سجل المخاطر (Risk Register) للمقاولين يُعتبر من أهم أدوات إدارة المشاريع، وخصوصًا في قطاع الإنشاءات الذي يواجه بطبيعته الكثير من التحديات والمتغيرات. أهميته تكمن في النقاط التالية:

✅ أهمية سجل المخاطر للمقاولين:

✔️ التعرف المبكر على المخاطر

يساعد المقاول على حصر جميع المخاطر المحتملة (مالية، فنية، زمنية، سلامة، بيئية…)، مما يقلل عنصر المفاجأة أثناء التنفيذ.

✔️ تقييم المخاطر بدقة

يتيح تحديد احتمال حدوث كل خطر وحجم تأثيره على المشروع (مرتفع – متوسط – منخفض)، وبالتالي إعطاء الأولوية للمعالجة.

✔️ تخطيط استجابات فعّالة

يضع خططًا واضحة للتعامل مع المخاطر: (تجنب، تقليل، نقل، أو قبول الخطر) مع تحديد من المسؤول عن كل إجراء.

✔️ دعم اتخاذ القرار

يوفر للمقاول رؤية واضحة تمكنه من اتخاذ قرارات واقعية ومدروسة تقلل الخسائر وتعزز فرص النجاح.

✔️ تعزيز ثقة العملاء والجهات الرقابية

وجود سجل مخاطر يوثق أن المقاول لديه نظام متابعة وتحكم، مما يزيد من مصداقيته أمام المالك والاستشاري والجهات الحكومية.

✔️ تحسين إدارة التكلفة والوقت

تقليل احتمالية توقف الأعمال أو إعادة التنفيذ بسبب مفاجآت غير محسوبة، وبالتالي ضبط الميزانية والجدول الزمني.

✔️ أداة للتعلم المستمر

بعد انتهاء المشروع يمكن استخدام السجل كمرجع لتوثيق الدروس المستفادة وتجنب الأخطاء في المشاريع القادمة.

أحد نماذج الشركة في اعداد سجل المخاطر للمشاريع
👇🏽

#إدارة_المخاطر
#RiskManagement
#سجل_المخاطر
#Construction
#إدارة_المشاريع
#ProjectManagement
#الجودة
#Safety

[شركة AGH لتدعيم واصلاح المنشآت @AGH_STR]

🔹 في احد مشاريعنا الخاصة بالتقييم والتدعيم الانشائي، لاحظنا سقوط جزء كبير من الغطاء الخرساني لسقف إحدى الغرف، وهو امر يشكل خطراً على الأرواح
✅لذا ننبه على اهمية:
1- إيقاف اي تسرب للمياه فور ملاحظته.
2- البدء مباشرة في معالجة الشروخ المرتبطة بالصدأ.
3- فحص العقار جيداً قبل شراءه

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

🔹 لماذا المخططات التنفيذية اول خطوة لنجاح المشروع؟

📍تحويل المخطط التصميمي إلى واقع:
المخططات التصميمية تعطي الفكرة، لكن الـ Shop Drawings تقدم التفاصيل الدقيقة: الأبعاد، السماكات، نقاط التثبيت، وصلات الحديد… أي كل ما يضمن التنفيذ الصحيح.

📍منع التعارضات قبل أن تحدث:
بفضلها يمكننا اكتشاف التعارضات بين الأعمال (إنشائية – معمارية – ميكانيكية – كهربائية) في المكتب، بدلًا من أن نكتشفها بعد الصب أو التركيب في الموقع!

📍لغة مشتركة بين جميع الأطراف:
هي المرجع الأساسي بين المقاول، الاستشاري، والمالك. بمجرد اعتمادها، لا مجال للاجتهاد أو تضارب التفسيرات.

📍تسهيل أعمال الموقع:
الفنيون يحتاجون إلى تعليمات واضحة، وهذا ما تقدمه الـ Shop Drawings، حيث تترجم التصميم إلى خطوات عملية قابلة للتنفيذ.

📍ضبط الجودة والتوثيق:
بعد التنفيذ، تصبح هذه المخططات مرجعًا أساسيًا في مرحلة الـ As-Built Drawings، وتُستخدم لاحقًا في الصيانة والتشغيل.

💬 سؤالي لك:
برأيك… ما هو التحدي الأكبر الذي يواجه المقاولين في إعداد أو اعتماد الـ Shop Drawings؟

#المخططات_التنفيذية #ShopDrawings #المقاولات #Construction #Engineering #ProjectManagement #QualityControl

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

في مواقع المشاريع، التفاصيل هي الفاصل بين العمل المتقن والعمل المليء بالأخطاء.
وهنا تأتي أهمية طباعة المخططات التفصيلية وتعليقها في الموقع:

🔹 وضوح تام للتفاصيل
الحجم الكبير يتيح قراءة جميع القياسات والرموز بسهولة، بدون الحاجة لتكبير أو البحث.

🔹 مرجع فوري للفنيين والعمال
بدلًا من الاعتماد على النسخ الصغيرة أو الشرح المتكرر، يجد الفريق كل ما يحتاجه أمامه في مكان واحد.

🔹 توحيد الفهم بين الجميع
نسخة واحدة واضحة تُعلق في الموقع تعني أن جميع الفنيين والعمال يعملون على نفس المرجع، مما يقلل الأخطاء وسوء الفهم.

🔹 تسريع الإنجاز وتوفير الوقت
مع وضوح التعليمات والتفاصيل، ينخفض التوقف المتكرر للسؤال أو التدقيق، ويزداد تركيز الفريق على التنفيذ.

🔹 ضمان الجودة والالتزام بالمعايير
المخططات الكبيرة تساعد في متابعة التنفيذ بدقة وتُسهّل على الاستشاريين والمشرفين مطابقة العمل مع المخططات المعتمدة.

✨ باختصار:
طباعة المخططات ليست رفاهية… بل أداة أساسية لرفع الكفاءة، تقليل الأخطاء، وضمان جودة المشروع.

[Ahmed elbahar @Ahmedelbahar86]

طبعا كلام مهندس مهند سليم فى حال فى مساحة ومجال لبعد القواعد ولكن لو اضطررنا بنصمم جدار الخزان على الحمل المنقول من القواعد المجاورة عليه وبنربط القواعد المجاورة للخزان بشدادات عشان نلافى فرصة فرق الهبوط اللى ممكن تحصل نتيجة تغير نوع التربه تحت القواعد والجزء الملاصق للخزان اللى غالبا بيكون ردم غير مدموك جيدا

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

📌 تمرير المواسير داخل الكمرات حسب الكود السعودي

🚫 غير مسموح إطلاقًا بتمرير المواسير داخل الكمرات أو العناصر الإنشائية بشكل عشوائي، وذلك حسب الكود السعودي للبناء SBC وجميع الأكواد العالمية (ACI, BS, Eurocode).
السبب أن أي فتحة أو مجرى داخل العنصر تؤثر مباشرة على مقاومته وقوة تحمله، وبالتالي يجب أن
تُدرس وتُعتمد من المهندس المصمم.

✅ متى يكون مسموحًا؟

وفقًا لـ كود البناء السعودي للأبنية السكنية – SBC 1101، يُسمح بتمرير المواسير (Conduits / Pipes) داخل الكمرات فقط في ظروف محددة وبشروط صارمة لضمان سلامة العنصر الإنشائي، منها:

ألا يتجاوز قطر المجرى ⅓ من ارتفاع الكمر عند التمرير الأفقي، أو ⅓ من عرضه عند التمرير العمودي.

أن يكون التمرير داخل الثلث الأوسط من المقطع (ارتفاعًا أو عرضًا).

أن تكون المسافة من وجه الدعامة ≥ ¼ من طول الكمر، ولا تتعدى ⅓ من الطول.

ألا يقل التباعد بين المواسير عن 3 أضعاف قطرها.

مرفق صور من الكود:

- اماكن الفتحات
- طريقة التسليح حول الفتحات

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

@Ahmedelbahar86 ماشاء الله تبارك الله
موفق م احمد
ومن انجاز الى انجاز اخر 🌹

[شركة AGH لتدعيم واصلاح المنشآت @AGH_STR]

عند تدعيم الأعمدة بالقميص الخرساني، يجب الانتباه ان الغطاء الخرساني جزء من مقاومة العمود وليس مجرد حماية للتسليح.
حيث ان إزالته لعدة أعمدة دون دعم مؤقت مصمم إنشائياً قد يسبب هبوطًا أو انهيارًا جزئيًا.
✅الحل:
معالجة الأعمدة بالتتابع
توفير دعامات مؤقتة كافية حتى اكتمال التدعيم

[Eng.Muhannd | م. مهند الراجحي @EngMuhannd]

#دمك_التربة على طبقات يُعتبر من أهم خطوات #أعمال_الردم وتجهيز الأرضية قبل تنفيذ الأساسات أو الطرق أو أي منشآت هندسية.
وتُظهر الاختبارات المعملية مثل منحنى بروكتور (Proctor Curve) العلاقة بين محتوى الرطوبة وكثافة التربة الجافة، حيث يتم تحديد الرطوبة المثلى (Optimum Moisture Content) التي تعطي أعلى كثافة جافة (Maximum Dry Density) عند الدمك.
وهذا يوضح أن الدمك لا يعتمد فقط على المعدات بل على تحقيق الظروف المثلى للرطوبة للوصول لأفضل نتائج.

🔹 أهمية دمك التربة على طبقات:

📍زيادة قوة التربة
كل طبقة يتم دمكها جيدًا ترفع من قدرة التربة على التحمل، مما يقلل من الهبوط المستقبلي.

📍منع الهبوط غير المنتظم
الدمك الطبقي يقلل من الفجوات الهوائية ويجعل التربة أكثر تجانسًا، وبالتالي يمنع الهبوط غير المنتظم الذي قد يؤثر على المبنى أو الطريق.

📍تحسين استقرار المنشآت
عند ضغط التربة على طبقات رقيقة، يتم تحقيق أقصى كثافة ممكنة (كما يوضحه منحنى بروكتور)، مما يعطي قاعدة مستقرة للأساسات والطرق.

📍منع تشقق الأرضيات والأساسات
ضعف الدمك يؤدي إلى هبوط لاحق يسبب تشققات في الأساسات أو الأرضيات الخرسانية.

📍تسريع تنفيذ المشروع
العمل على طبقات يسهل عملية الدمك ويسرع الإنجاز مقارنة بمحاولة دمك سماكات كبيرة دفعة واحدة.

📍تحسين تصريف المياه
الدمك المتدرج يقلل من نفاذية التربة ويحسن مقاومتها لتسرب المياه، مما يحمي المنشآت من التصدعات الناتجة عن تجمع المياه.

📍توافق مع المواصفات الفنية
معظم الأكواد العالمية (ومنها الكود السعودي للبناء) تشترط الدمك على طبقات بسماكات محددة لضمان الجودة.

[م/احمد بن غازي 🇸🇦 @EngAhmed_Ghazi]

من ابرز التحديات في التقييم والتدعيم الانشائي للمباني القائمة هو غياب المخططات، خصوصًا بعد التشطيبات، مما يصعب دراسة المنشأ. وحتى مع توفرها يبقى التحقق الميداني ضروريًا لأبعاد العناصر والتسليح والوصلات. وهنا يأتي دور اختبارات الكشف عن الحديد والفحوص الميدانية لضمان دقة النتائج
