Az önce transistörünü paylaştığım radyo. Yerli üretim.

[Fırat Tarman @Firat_Tarman]

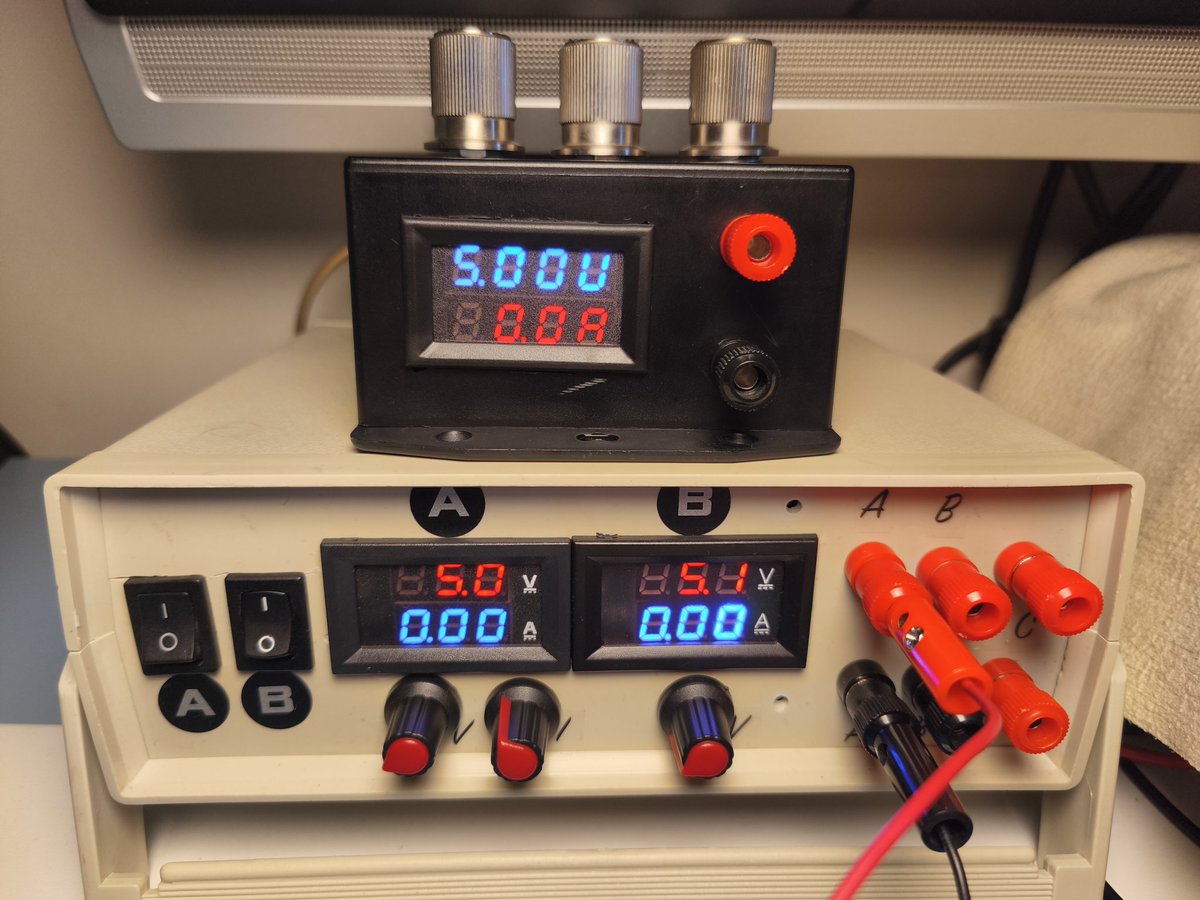

Canım sıkıldıkça güç kaynağı yapıyorum 😁 Üstteki iki LM317 ile yaptığım akım sınırlamalı son güç kaynağı, alttaki 10 Mayıs'ta paylaştığım bol bol transformatör kullanan çift çıkışlı güç kaynağı.

Üsttekinde voltaj ayarı, ince ayar ve akım ayarı için 3 düğme var.

[Fırat Tarman @Firat_Tarman]

Günümüzde yüzlercesini yok pahasına satın alabildiğimiz transistörler bir zamanlar yapım maliyetleri nedeniyle çok pahalıydı. Uğraştığım bu eski radyoda tüm transistörleri soketli yapmışlar. Soketler hem bu hassas transistörlerin lehimlenirken bozulmaması için, hem de sık sık bozulduklarından dolayı kolayca değiştirebilmek için.

[Fırat Tarman @Firat_Tarman]

El çizimim ve Gemini'ın çizdiği (1-2 düzeltmem var). Asıl güzel tarafı alttaki akım ve güçleri yazarken benim yazdıklarımla yetinmeyip yeniden hesap yapması.

[Fırat Tarman @Firat_Tarman]

Çeşitli multimetrelerim 😁

Aslında kullandıklarım sadece numara koyduklarım. Diğerleri çok ucuza alıp tamir ettiğim cihazlar.

1 numaralı analog multimetre 44 senedir bende, hâlâ taş gibi çalışıyor. Rus teknolojisi 😎 Onu elden çıkarmaya kıyamıyorum.

2 numarayı 1995'te almışım. O da sorunsuz. 9V yerine 3V ile çalışır hale getirdim (videosu var).

Asıl multimetrem ise 3 numaralı Brymen. Tam bir fiyat performans ürünü.

Neden Fluke yok? Aslında neden iPhone kullanmıyorsam tam da o sebepten. İkisini de alacak maddi gücüm var.

Profesyonel olarak elektronik ile uğraştığım zamanlarda hep Fluke kullandım, kalitesini tartışmam. Şu anda yaptığım radyo tamiri vb. ya da diğer "old school" elektronik işler için fotoğraftaki sarı multimetre bile yeter. Boşuna para harcamaya gerek görmüyorum. Telefon edip, 1-2 defa X'e, Whatsapp'a bakıp, bir iki dandik fotoğraf çekmek için de iPhone'a ihtiyacım olmaması gibi.

Bu arada Brymen'i son 4-5 senedir kullanıyorum, fazlası ile yeterli ve sağlam bir cihaz (içini de inceledim elbette 😁). Tavsiye isteyenlere önerimdir.

[Fırat Tarman @Firat_Tarman]

LM317 ile devre yapanlar genelde devreyi akım sınırlaması olmadan yaparlar. Entegrenin aşırı akım koruması olsa da, istediğiniz akımda sınırlama mümkün değildir. Bu eksikliği iki adet LM317 kullanarak aşabilirsiniz.

Çizimdeki devreyi bugün yaptım ve denedim. Gayet iyi çalışıyor. El ile yaptığım çizimi yapay zekaya tekrar çizdirdim.

Burada sağ taraftaki LM317 klasik adaptör devresi. Soldaki LM317 ise akım kaynağı olarak çalışıyor. Akım yükseldiğinde potansiyometre üzerinde oldukça fazla güç kalacağından, potansiyometre koymak yerine bir komütatör ve 6 tane sabit direnç koydum. Bu dirençlerle elde edilen akım değerleri ve dirençlerin kaç watt olması gerektiği alttaki tabloda.

Genelde kullandığım akım sınırlama değerleri bunlar olduğu için benim için yeterli. Başka akım değerleri istiyorsanız formülü (I = 1.25 / R). Yani örneğin 1 ohm direnç ile 1.25 amper, 10 ohm direnç ile 0.125A (125 mA) alırsınız. Datasheet'te 120 ohm'dan büyük direnç önerilmiyor.

LM317'leri yeteri kadar büyük soğutuculara bağlamayı ihmal etmeyin. İyi bir soğutucu olmazsa entegreler ısı koruması moduna geçebilir.

[Fırat Tarman @Firat_Tarman]

Şu ölçü aletleri neredeyse bedavaya satılıyor ama canınızı ve malınızı seviyorsanız 40 volt üzerinde ya da 200-300 mA'den fazla akım ölçmek için kullanmayın. Sarı ok ile işaretlediğim kısımda ölçüm ucu ve COMM ucu o kadar yakın ki, şebekeye dokunmak cesaret ister.

[Martin Chang @marty188586]

Breadboard computer in the flesh!!

[Fırat Tarman @Firat_Tarman]

Grundig FR 200 Emergency Radio repair with English subtitles https://t.co/AqohN01dBE

[FT Electronics @FT_Electronics]

Do you remember when you joined X? I do! #MyXAnniversary

[FT Electronics @FT_Electronics]

Using two AAA batteries instead of a 9 volt battery (English subtitles) https://t.co/uu1KExiz6I

[FT Electronics @FT_Electronics]

NANKADF 30V/5A 150W Power Supply Unboxing and Short Demonstration (with English subtitles) https://t.co/EYX51iSUvg

[FT Electronics @FT_Electronics]

Mobile phone teardown https://t.co/hBX9VR7ZU6

[FT Electronics @FT_Electronics]

An alarm clock radio manufactured for US runs on 120V / 60 Hz. You need to make changes to be able to use it on 220-240V / 50 Hz. Watch this video with English subtitles. https://t.co/RPTRpBvmbZ

[PC Philanthropy @PcPhilanthropy]

THIS is how you build a PC… 😂

[FT Electronics @FT_Electronics]

Operating Instructions for "Solid State Radio Phonograph" from 1960's

[FT Electronics @FT_Electronics]

Time wasting activity back in the COVID-19 days. A clock, using only CMOS 40xx series. I'm far too lazy to do it again for a YouTube video 😆

[FT Electronics @FT_Electronics]

Do you remember when you joined Twitter? I do! #MyTwitterAnniversary

[FT Electronics @FT_Electronics]

Using a GPS module to get the atomic clock data from the satellites. Video with subtitles in English:
https://t.co/oW13BzEJps

[FT Electronics @FT_Electronics]

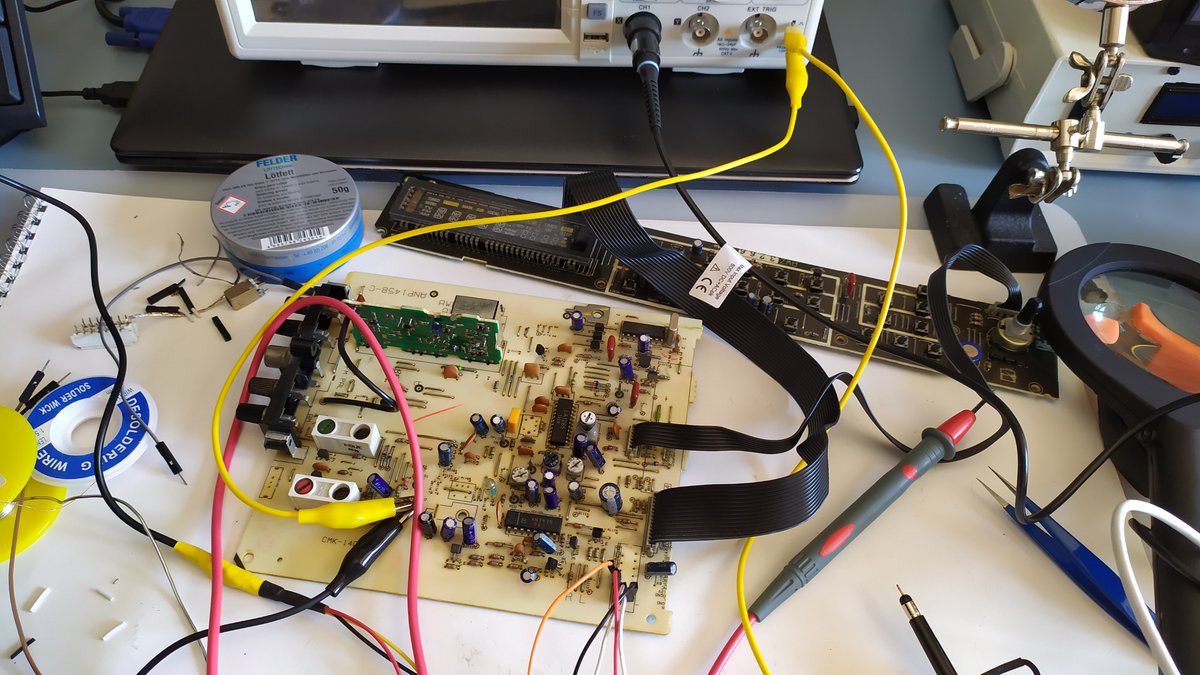

Just an ordinary day at the office
