ESP32 SD-TRX-56　自作SD-TRXの受信状況をアップしてみます。途中からIF帯域2850Hzから2450Hzに変更しています。Tuner表示がREに追いつきませんが、なんせクロック8MHzのCPUですから、単純ギザギザフォントじゃない場合は、こんなものでしょう。

[JR1PWZ @Jr1Pwz]

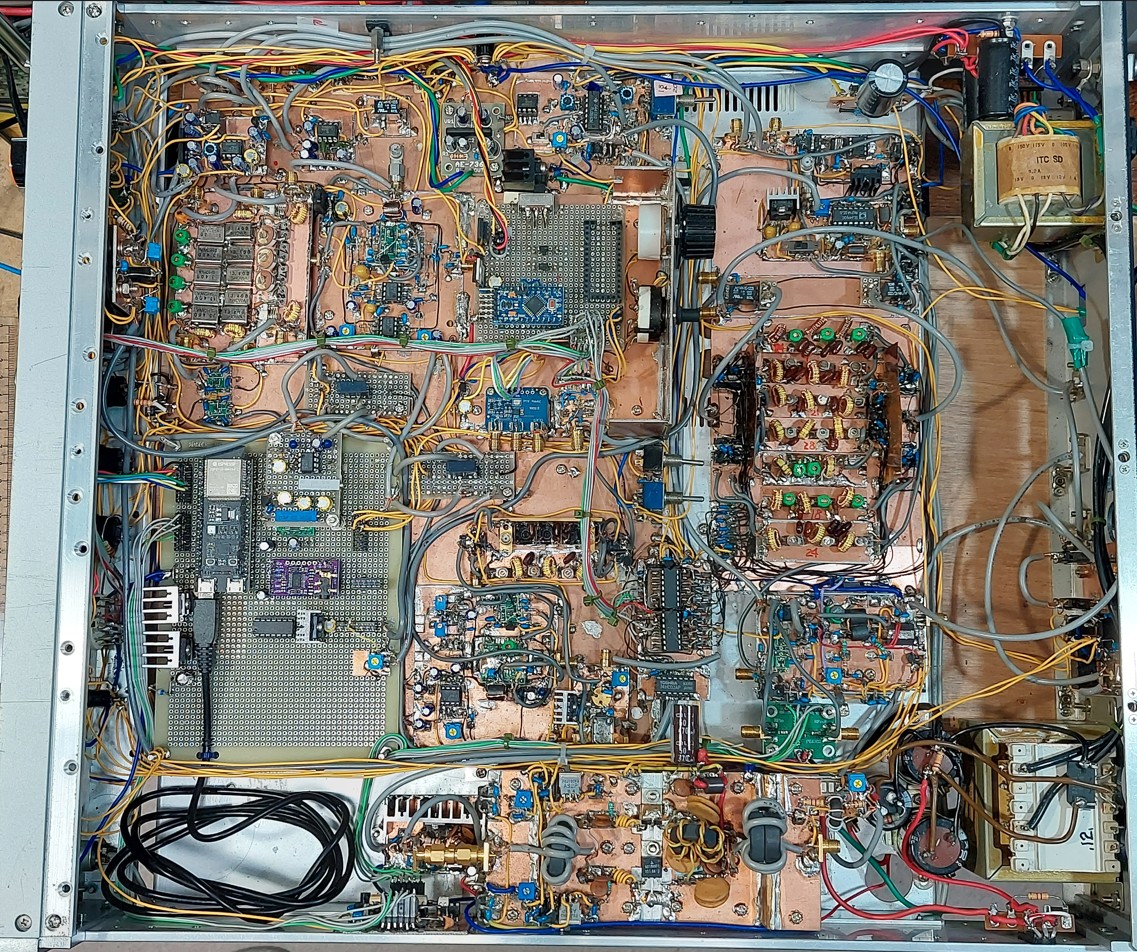

ESP32 SD-TRX 55 このネタは久々。一応、TRX本体はカバーをかけてLPFユニット(本体上部)とともに棚に仮設置してみた。レタリングも終わり、最終形に近付いた。若干の気になる事項もあるが、ま、そのうち対処するでしょ🧐

[JR1PWZ @Jr1Pwz]

@t_uebo このJF3HZBさんのページは切り抜いていまでの保存してあります。モービルハム誌は全部廃棄してしまいましたが。

参考にさせていただいたアイテム多数です👍

[JR1PWZ @Jr1Pwz]

私の車の買い換え動機の一つに災害時の電力供給がある。さすがにEV+ソーラーパネル設置は高価なので、PHEV/HVのAC100V1500W供給機能に興味があった。最初は外付け大型インバータをHVのSystem Ready状態で動作させて現行車で凌ごうと思ったが、ちょっと気が変わって、買い替え方向で検討を始めた。

[JR1PWZ @Jr1Pwz]

今回は少しガソリンタンクの大きな車種でAC100V1500W供給機能を確認してみた。６畳用程度の小型エアコンならば、もちろんコールドスタートからOKで、運用中もしっかり冷えることを確認した。これだとガソリン満タンならば、６日程度は連続で供給できるらしいので、かなり要求条件に近い感じ。

[JR1PWZ @Jr1Pwz]

@JJ1OXS_2 厳密な製作物だと底板が金属か木材かで特性が変わると思いますが、この程度の周波数/規模のブツならば、モジュールごとに適当なアース面積があれば大きな差は出ないようです。

[JR1PWZ @Jr1Pwz]

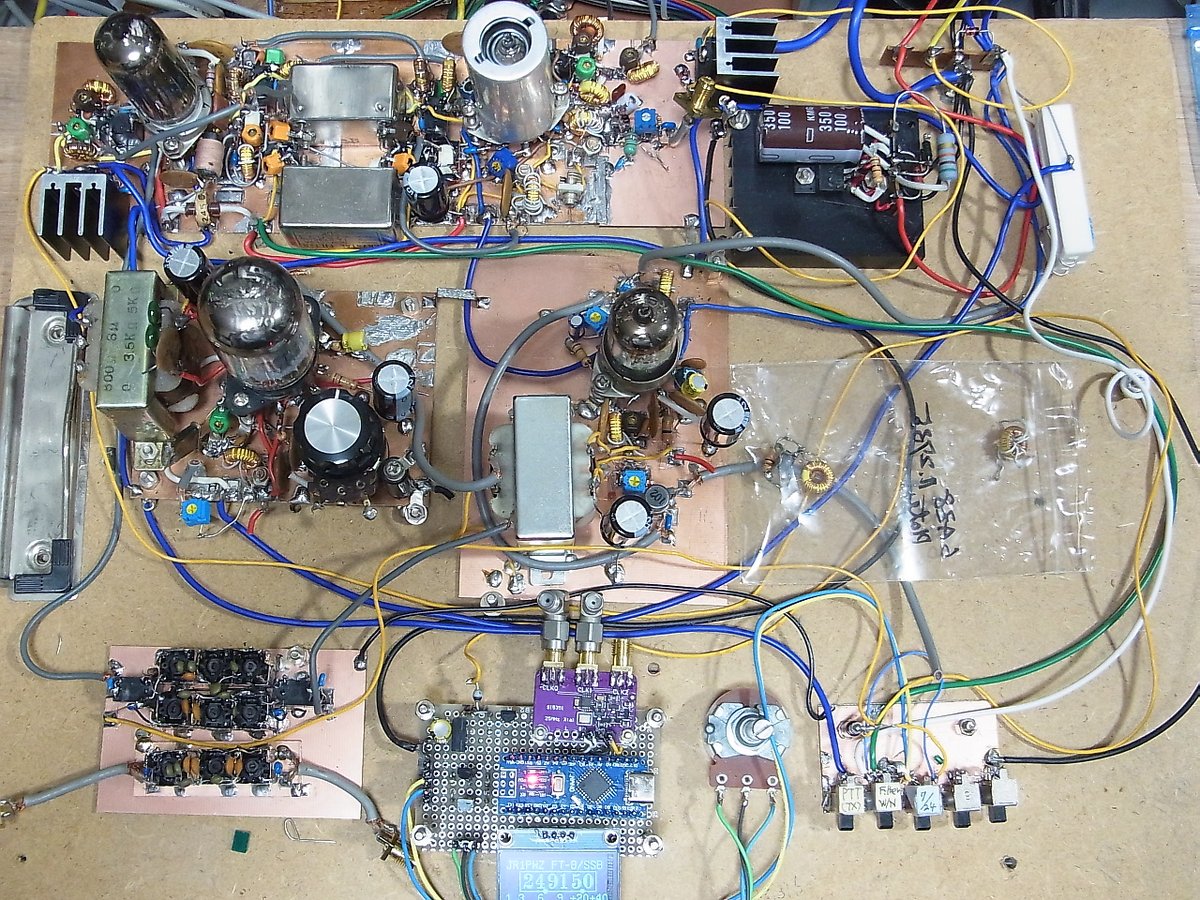

ケース加工の合間にRX系の確認をすべく配線を始めた。途中、Si5351の不良事件等に遭遇し時間がかかってしまった。この配置はそのまま金属ケースにモジュール間配線を変更することなく「よっこらしょ」と移し替えられるようにと考えている。右上のレギュレータあたりはIFの後ろに移す予定。

[JR1PWZ @Jr1Pwz]

少し進捗。左右と後面の壁を立ち上げた。しかし、これから前面/後面パネルの穴あけ＆塗装なので、まだ時間がかかりそう😅

https://t.co/PCm4tBrO7Z

[JR1PWZ @Jr1Pwz]

@JJ1OXS_2 MDFとはMedium Density Fiberboardのことですかね？これはA3のクリップボードですが、実験用に穴あけが楽なので使っています。アルミ板でも、大きな生基板でもいいと思いますが。

[JR1PWZ @Jr1Pwz]

@7L4WVU 過去の私のSi4732の実験メモを見ると、ノイズ帯域から0.5～3kHzのBW特性を取っていましたが、なぜノイズ帯域を使ったかというと、BWを変更してもRSSIが変わらなかったからだと書いてありました。

PiPICO2あたりで処理すれば可変帯域は楽勝でしょうが大がかりになっちまいますね。

[JR1PWZ @Jr1Pwz]

@7L4WVU 確かにIF BWの問題がありますね。IF帯域可変か2種のFiltert搭載か考えるのも楽しめそうですね。いっそのことDSP処理は？

[JR1PWZ @Jr1Pwz]

@artistic_radio まさに涼しく過ごせていますよね。去年が６月に入った途端に真夏になって、それが１０月まで続いた・・・みたいな感覚でしたから。

[JR1PWZ @Jr1Pwz]

@t_uebo HZBさんのいつもの超高密度実装を見慣れると、ずいぶんとおおらかな基板ですね。さて、なにができるのでしょう？

[JR1PWZ @Jr1Pwz]

@7L4WVU 2025年11月に開館したようですね。ここもツアーの目玉みたいですが、相変わらずピラミッドやスフィンクス、ルクソールあたりと盛りだくさんみたいです。ちょっと前は安かったのですが・・・・

[JR1PWZ @Jr1Pwz]

エジプトツアーを物色していた。26年前期は観光シーズン開始の10月に週1回出発のツアーが完売で、急遽さらに６回が追加になったが、これもすぐに売り切れるほどの大人気。

2026年下期もつい最近オープンになったが、いきなり2月までキャンセル待ちだと！オドロキ🤔

[JR1PWZ @Jr1Pwz]

@ja4lao 了解です。殆どDXerモードですね。DXCCもすぐに達成？・・あれ？DXCCなんてアワードは今もあるのかな？なんて🤣

[JR1PWZ @Jr1Pwz]

@ja4lao 大変ですね。コトワリからすると、ミクサのIIP３の心配を払拭するにはRFを絞れば解決できます。

そもそもミクサのNFが5ｄBくらいなので、RF AMPはゲインを可変するくらいなら、そもそも不要じゃないか？という話もありますが🤣🤣　IFゲインも高そうですし

[JR1PWZ @Jr1Pwz]

@ja4lao 多分そういう答えが返ってくると思いました。MGCでIFとRFを同時に減衰させる場合、IFの増幅度の方がはるかに大きいので、減衰分の大層はIFになります。

なので、RFを独立にMVCして、IMの観点からはRFで２０ｄBも抑えられれば、IFは動かさなくてもいいのかな？と思う次第です。

[JR1PWZ @Jr1Pwz]

少し進捗。左右と後面の壁を立ち上げた。しかし、これから前面/後面パネルの穴あけ＆塗装なので、まだ時間がかかりそう😅

https://t.co/PCm4tBrO7Z

[JR1PWZ @Jr1Pwz]

以前作ったSi5351VFOだが、CLK2が壊れているようなので、手持ちのSi5351モジュールを見たら惨憺たる状況。右上紫基板はCLK0/2共に出力が出ず、青基板はいずれもCLK0/2共に雑音でFM変調？但しXtalは綺麗。長期保存で劣化したのか？しかしSi5351ごときで苦労したくないなぁ😭

https://t.co/lu0lyl07SX

[JR1PWZ @Jr1Pwz]

@ja4lao ふと気が付いたのですが、SA612Aは利得が高いのはいいのですが、IIP3が低いので、RFアンプを併用すると、妨害に弱くなりませんか？MVCの利きは殆どIFでしょうから。

[JR1PWZ @Jr1Pwz]

@HiroharuRadio @JA9TTT 静電気除去のシートでくるんで保管し、弄ることは無かったので、やっぱり最初からおかしかったのかな？と思っています。

[JR1PWZ @Jr1Pwz]

以前作ったSi5351VFOだが、CLK2が壊れているようなので、手持ちのSi5351モジュールを見たら惨憺たる状況。右上紫基板はCLK0/2共に出力が出ず、青基板はいずれもCLK0/2共に雑音でFM変調？但しXtalは綺麗。長期保存で劣化したのか？しかしSi5351ごときで苦労したくないなぁ😭

https://t.co/lu0lyl07SX

[JR1PWZ @Jr1Pwz]

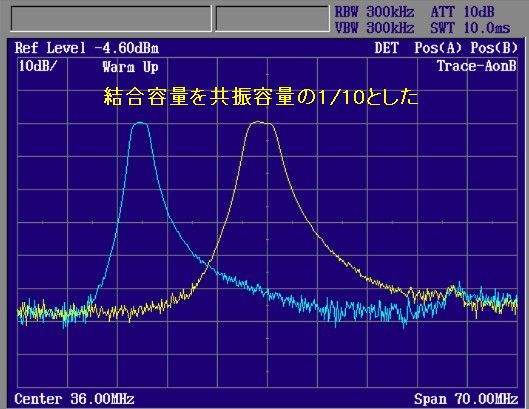

Local OSC とBFO用にBPFを作った。40/12m用の並列共振3段のBPFだがスカート特性が甘いなぁ。段間結合容量を減じて少し改善したが、直列共振タイプには及ばない。まぁ、無線機全体を構成してみて、減衰量が足りなければ、直列共振型に変更するかも🧐
