Kleine Änderung! Der CX8190 fliegt raus und wird durch EK1100 ersetzt und die PLC wandert in den Win10 Rechner. Zum einen kommt noch ein EP3356 dazu, der CX hat dafür keinen ECAT-Ausgang (müsste bestellt werden), zum anderen brauchen wir ggf 5kSs. CX schafft das nicht

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Der Controller kommt raus und wird mit einem @beckhoff_de CX8190 + I/O ersetzt. Das ermöglicht uns den Schweißprozess einfach anzupassen (Haltezeit vorher, nachher...), die Kraft-Reglung zu optimieren und auch detaillierte Messdaten zu bekommen. Dank der gute Doku von Telsonic

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Projekt #tsp #controller
Die #Presse gehorcht schon mal
Zylinderansteuerung + Kraftmessung + 2-Handschaltung + NotAus = Volle Punktzahl =)

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Hier eine Momentaufnahme

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Neues vom Projekt #tsp #controller
Projektziel: Modernisierung einer Telsonic Ultraschall-Schweißanlage. Besteht aus drei Komponenten:
1. die Presse mit pneu Zylinder, prob Ventil, Kraftmessung und Sicherheitsfunktionen
2. dem Ultraschallgenerator
3. dem Controller

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

und der analogen Ansteuerung ist das alles kein Problem. Mit zwei Sub-D Schnittstellen ist die Sache erledigt. Dadurch kann auch der alte Controller einfach wieder angesteckt werden und konventionell gearbeitet werden.

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Neues vom Projekt #tsp #controller
Projektziel: Modernisierung einer Telsonic Ultraschall-Schweißanlage. Besteht aus drei Komponenten:
1. die Presse mit pneu Zylinder, prob Ventil, Kraftmessung und Sicherheitsfunktionen
2. dem Ultraschallgenerator
3. dem Controller

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Der Controller kommt raus und wird mit einem @beckhoff_de CX8190 + I/O ersetzt. Das ermöglicht uns den Schweißprozess einfach anzupassen (Haltezeit vorher, nachher...), die Kraft-Reglung zu optimieren und auch detaillierte Messdaten zu bekommen. Dank der gute Doku von Telsonic

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Und über Schwellwert-Erkennung die Pulse zählen. Nach dem ich aber so schön am Text-Programmieren war, viel mir noch ne andere Lösung ein. Ich habe das Programm zum Zählen der Impulse einfach in ST in TwinCAT geschrieben und den Wert an LabVIEW gesendet :-D Geht super!

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Seit langem mal wieder Zeit zu twittern 😅
Bei dem #Arduino Projekt gab es Störungen beim Analog-Ausgangsmodul. Hat beim Berühren des Alu-Gehäuse wurden Impulse gezählt die nicht da waren. Lösungsorientiert: Mir war klar das ich den Fehler nicht 100% beheben kann...

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

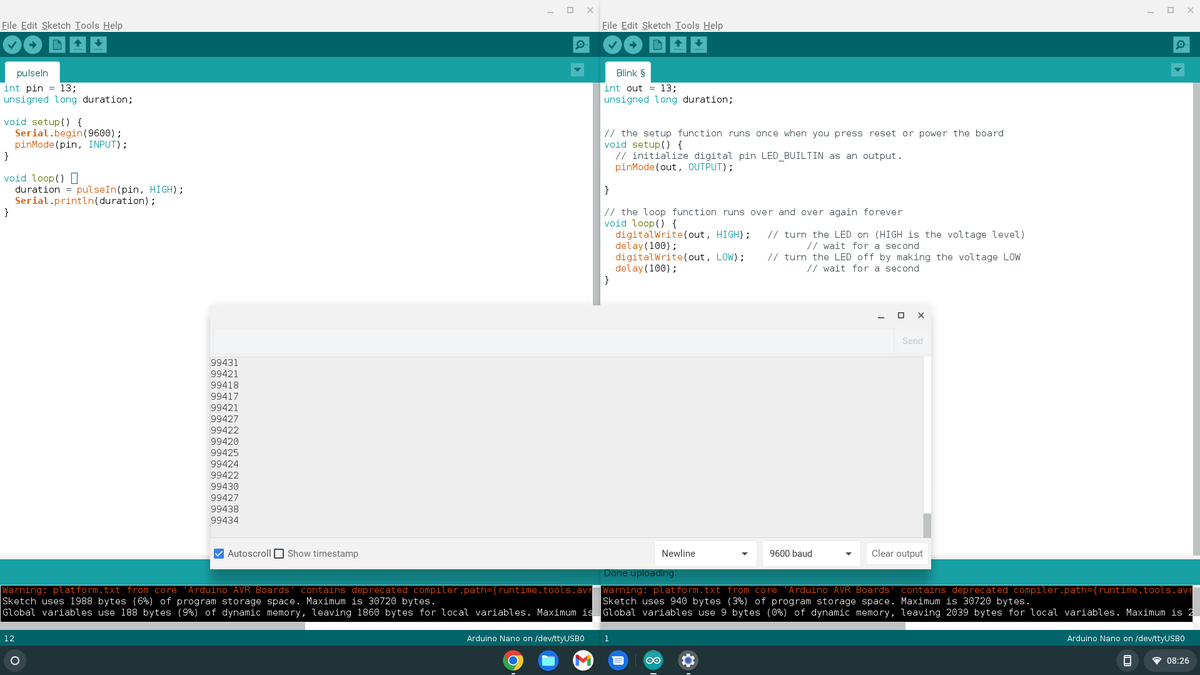

Entwicklung ala #Arduino Ein Nano macht Pulse und simuliert den Drehgeber, der andere misst mit pulseIn() die Frequenz bzw. Pulsdauer. +-20us sollten ausreichen.
Was man halt so macht am #Ostermontag #Workaholic
Rest vom Tag Familia. #FroheOstern #HappyEaster

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Alternative war schnell gefunden. Der Drehgeber gibt nur 20 Impulse pro Umdrehung aus. Bei der benötigten Drehgeschwindigkeit kommen nur 2 oder 3 Impulse pro s. Sehr suboptimal, aber ist halt so. Also Drehgeber mit 5V-Signal an EP3174 direkt anschließen. Daten an #LabVIEW senden

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Entwicklung ala #Arduino Ein Nano macht Pulse und simuliert den Drehgeber, der andere misst mit pulseIn() die Frequenz bzw. Pulsdauer. +-20us sollten ausreichen.
Was man halt so macht am #Ostermontag #Workaholic
Rest vom Tag Familia. #FroheOstern #HappyEaster

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Die LED blinkt 💪
#Arduino nano (ch340) läuft unter #chromeos #linux VM. Stolperstein bei dem Board: Prozessor "old bootloader"
Jetzt kann ich die Module zusammen bauen. Just Do IT

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Heute geht es wieder vorwärts #Arduino #DIY 4.0

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Alternativer geht es kaum... #Arduino auf meinem #Chromebook in der #Linux VM.
Ich freue mich so auf das Projekt #Wegaufnehmer :-D

Gestern ein 24V zu 5V DCDC Modul gekauft, dazu ein PWM zu 0-10V Modul... #ModuleModuleModule

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

@AristosQ I am not sure, but i use this in lv18 🤪

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

So macht der Bauteil #Mangel Spaß.
Ich fühle mich wie #MacGyver wenn ich mit meinem Arduino Nano, einem DCDC Wandler, Inkremental-Geber und Platikgehäuse einen nicht lieferbaren Industrie-Sensor ersetze. #DIY 4.0 :-D

Not macht erfinderisch.

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Den geringen Mehrpreis beim #Projektieren in Kauf nehmen... Man weiß nie für was es gut ist :-)

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Not macht erfinderisch! Beim Jonglieren der #Hardware eine Kleinigkeit übersehen. Das Poti braucht noch 10V Referenzspannung. Bis übermorgen. 🤨🤔
Idee DCDC Wandler oder 7809
Dann fiel mir auf: Die EL4034 hat noch 3 frei Kanäle. Schwups auf 10V gestellt und Problem gelöst.

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

braucht man die gleiche #Hardware auch bei @beckhoff_de
Jetzt sind die Signal perfekt und für das nächste Projekt steht die ELM wieder ganz oben auf meiner Liste.
Ende des #Thread

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

#kleinlastpulser
An der Anlage wird Kraft und Dehnung gemessen, beides DMS-basiert. Zusätzlich Inkremental-Postion über die Achse. "Mechanisch" liegen die Signale phasengleich (5Hz - rein elastisch). Das zu erfassen ist nicht so einfach... Ein Leidens #Thread

[bma-kl.de | Büro Mess Automatisierung @KlBuro]

Die ELM neben ein EK1100 gesteckt und Kraft und Dehnung angeschlossen... Siehe da, keine große Überraschung, beide Signal phasengleich. Notch-Filter 50Hz eingeschaltet, immer noch. Und das auch mit der Position. Was lernt man draus: Wenn man zwei Signale zeitdiskret erfassen will
