0805-10
そもそもフレームがフニャフニャ(曲がり易い)からダメな訳で…中央上下に３ｃｍ程度の切り欠きが曲がりを許しちゃうんだナー[上左]
フレーム変形を万力等で地道に矯正してから…[上右]
Ｌ型アングルでは厚過ぎるのでロ型パイプをコ型にして…[下左]
補強したらイィーっぺよ～[下右]

続き明日

[まさき電子機器 @Masaki_Ele_Equ]

0805-01

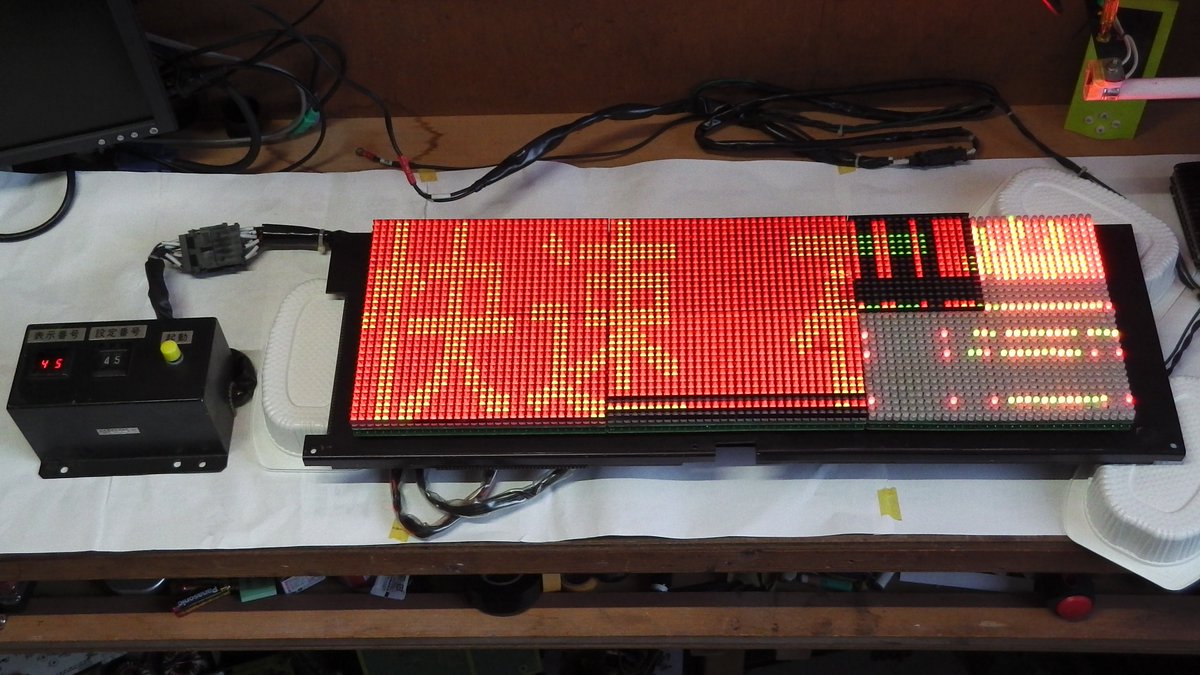

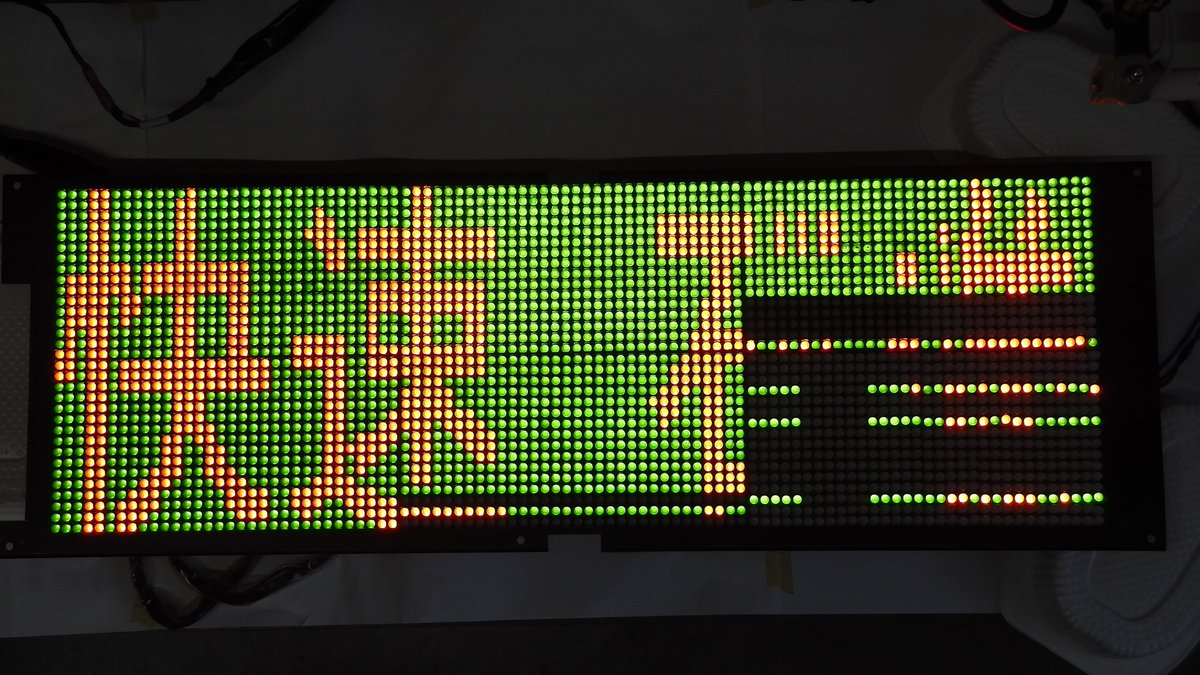

今回はＬＥＤ表示器を修理した時のお話です。

ＪＲ何系の物なのか？を聞き忘れたけど、先頭車の表示器だそうです。
指令器(？)と一緒に「部品取り用」って事でＬＥＤモジュールと、ルーバー(←正式名称知りません)も同梱されてました。

高い所から落として壊れたそうで…😱

0805-02へ続く

[まさき電子機器 @Masaki_Ele_Equ]

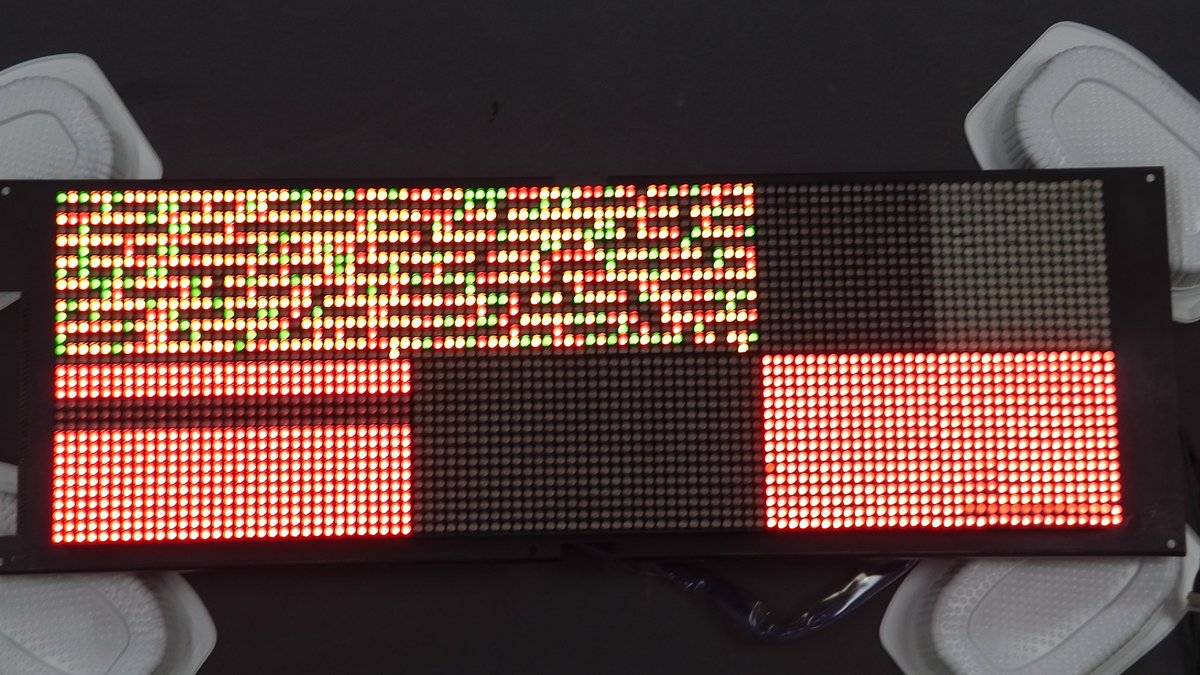

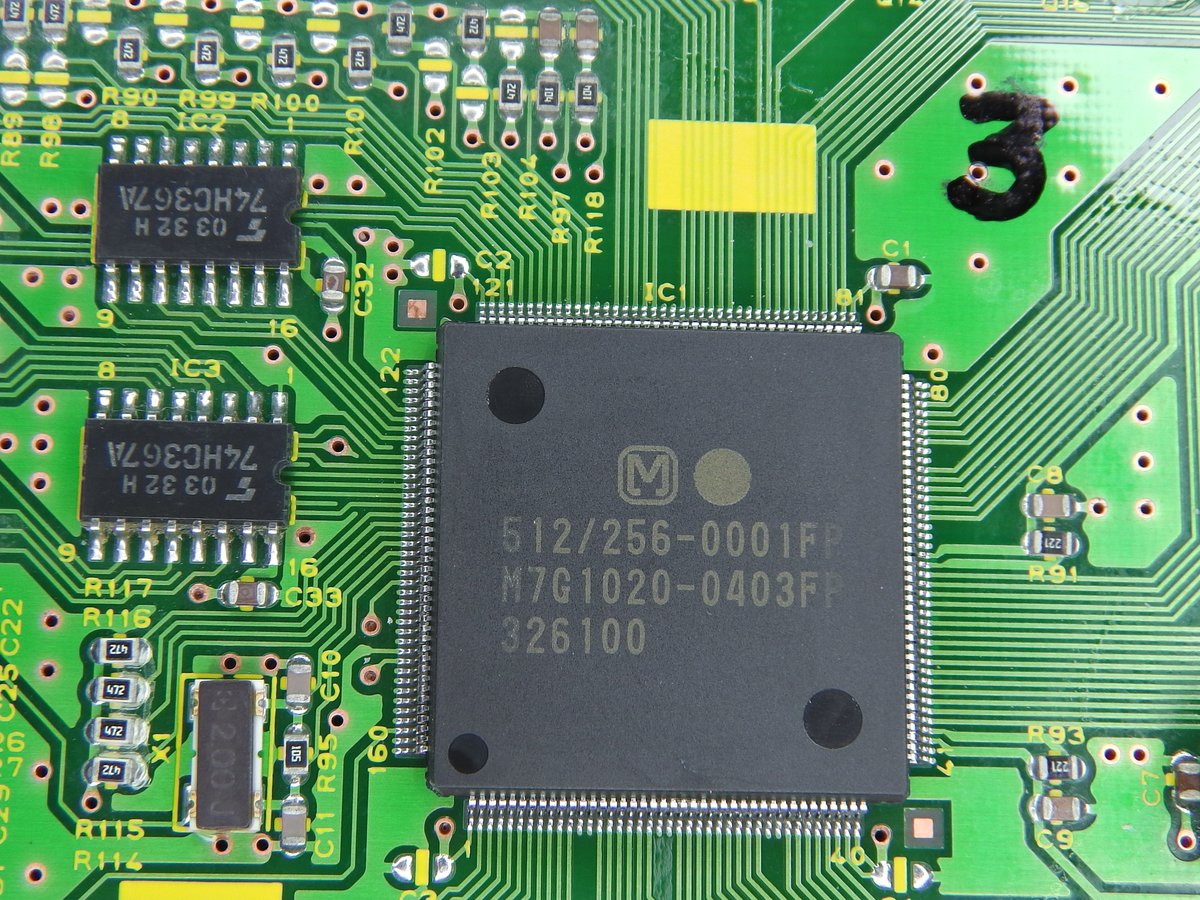

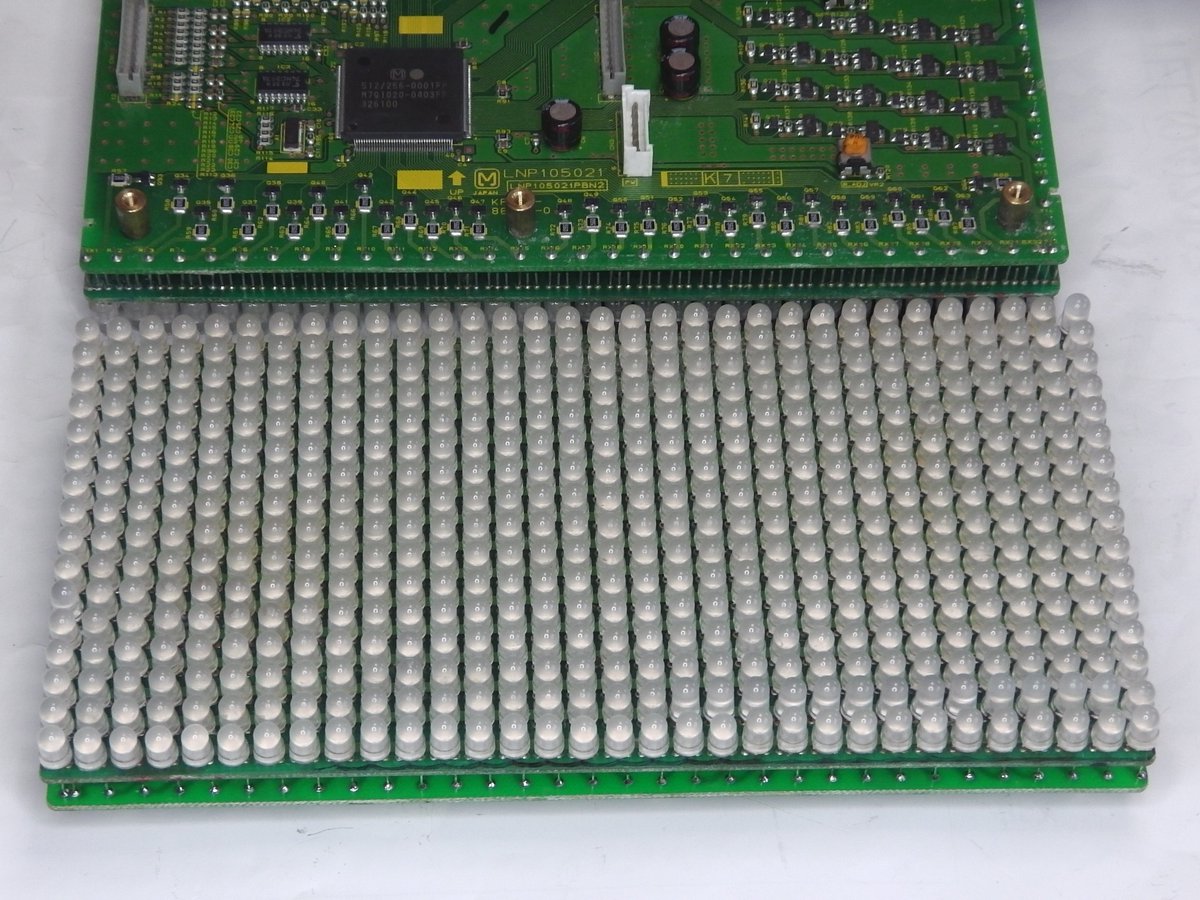

0805-09

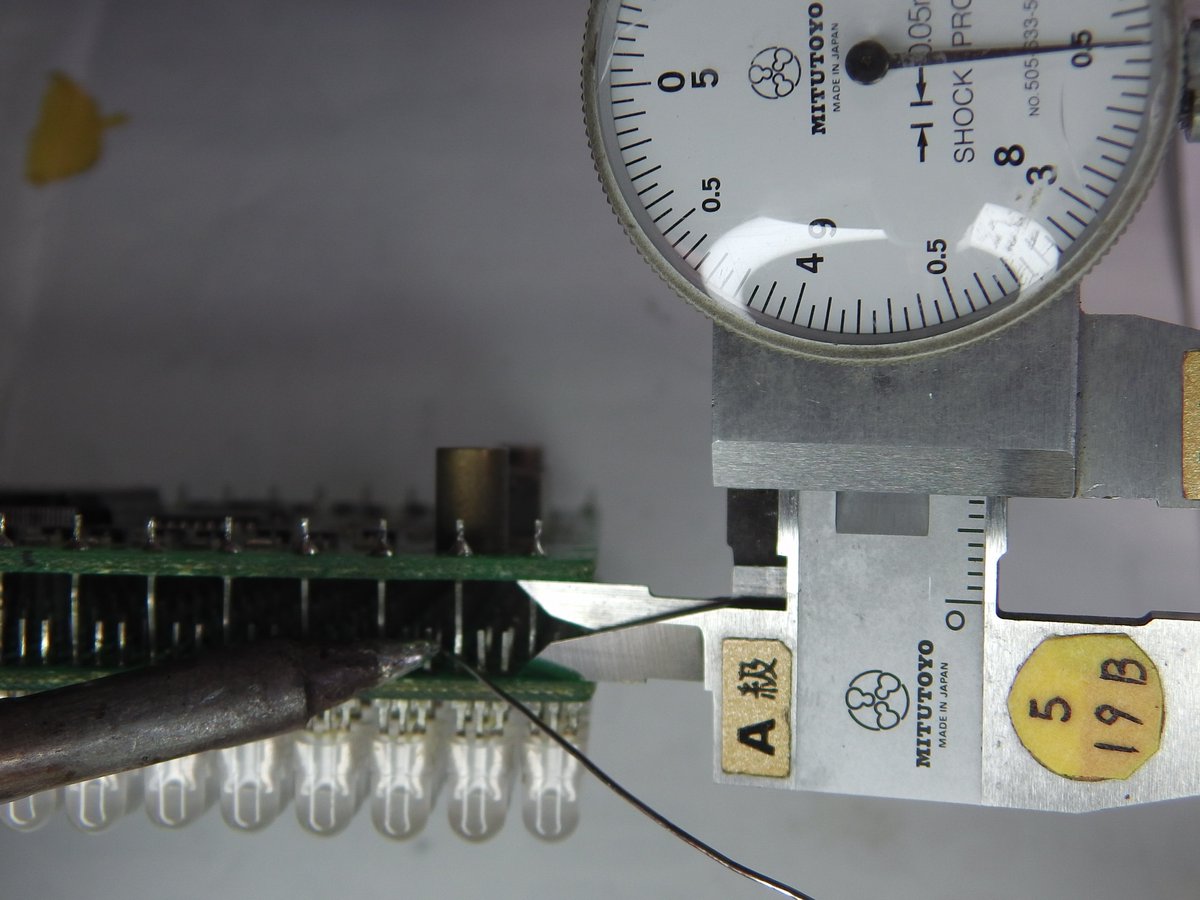

ＬＥＤ基板と制御基板を合体させる…
半田付したＬＥＤのピンにより２枚の基板間隔を保っている構造なのね[上右]
全数同じ8.5mmに揃えないと表示面が凸凹になるから慎重に行う。

さーて通電だ…
故障してなかった部分までダメにしちゃった…😱[下左]

もー１回半田やり直し[下右]

-10へ続く

[まさき電子機器 @Masaki_Ele_Equ]

@miraforesta3028 🍮で　ろ　ー　ん　・　・　・😑

[まさき電子機器 @Masaki_Ele_Equ]

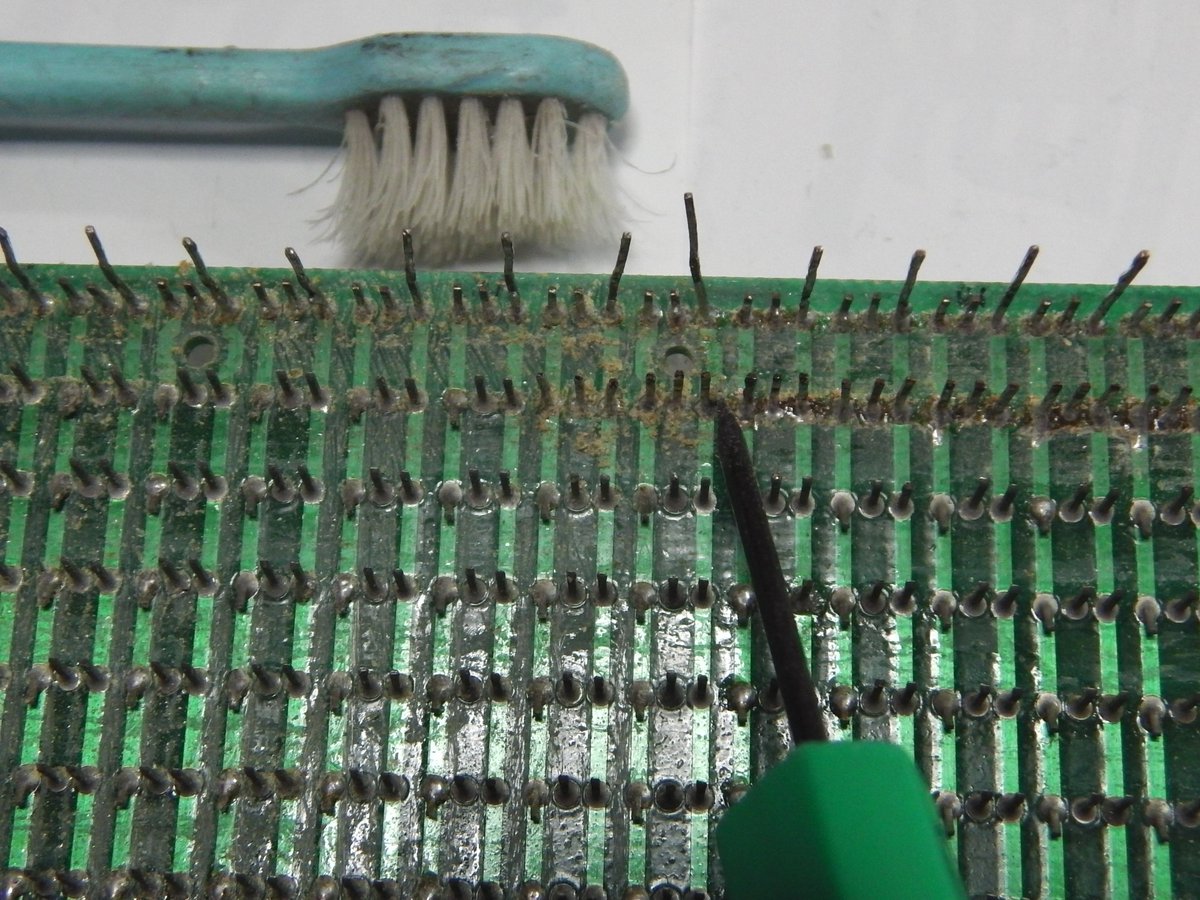

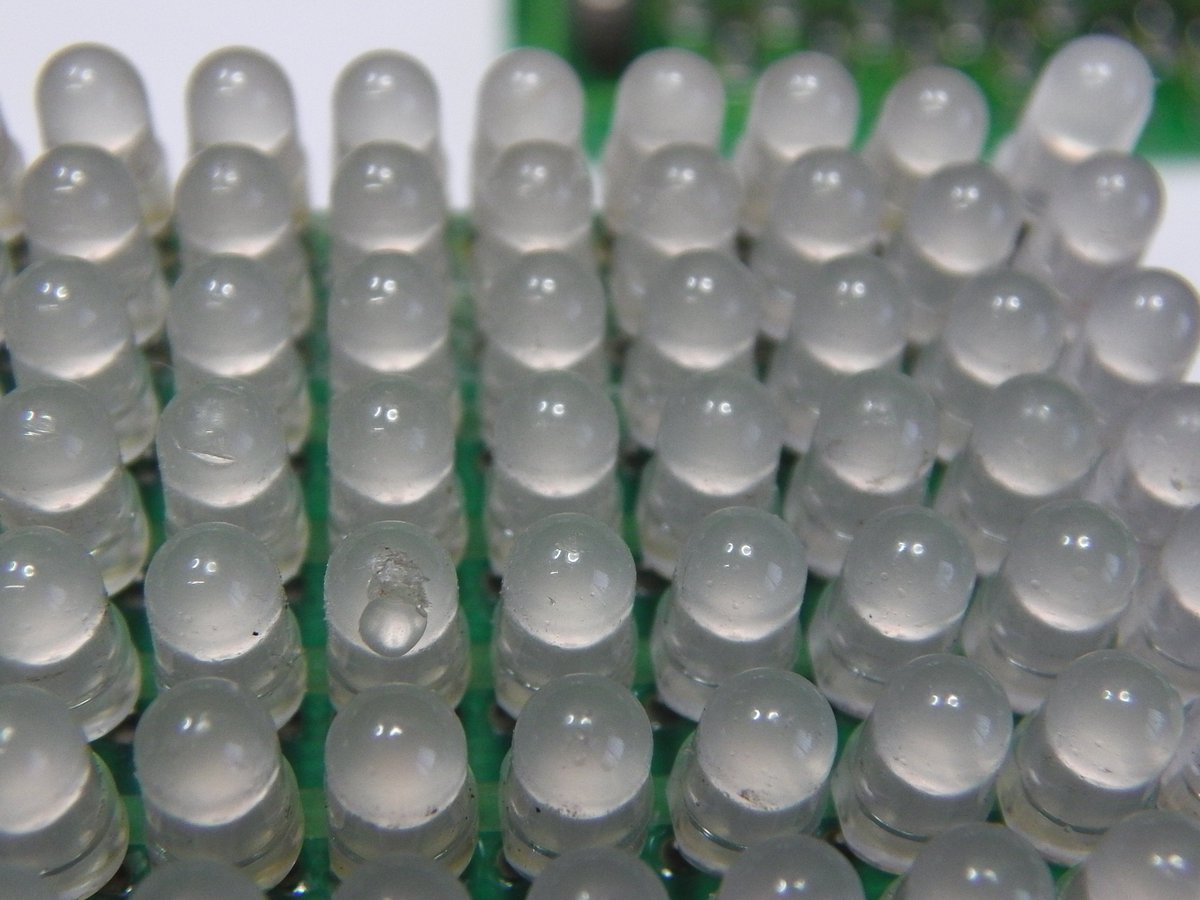

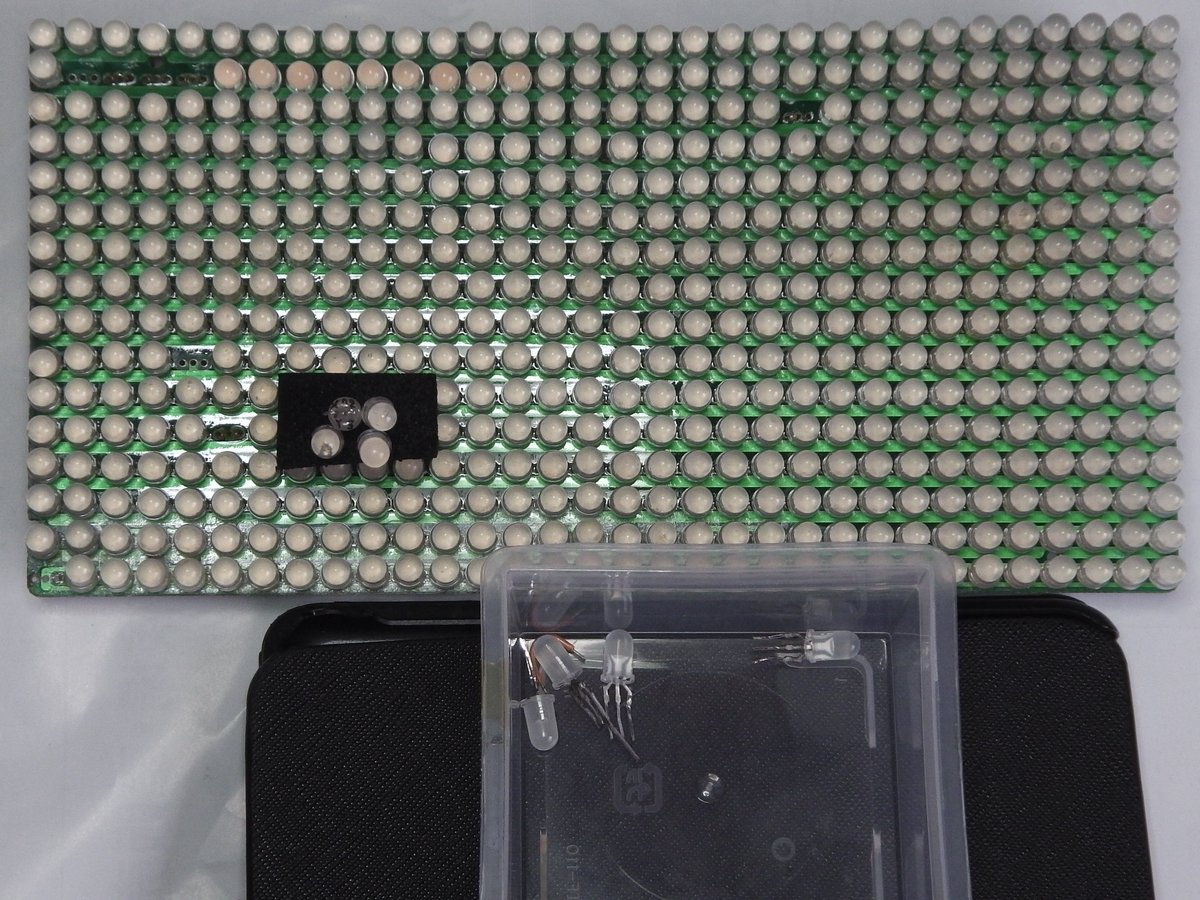

0805-08
体育館に集められた生徒で変な髪形とか校則違反してる奴が壇上から目立つ…←昭和の高校かよｗ

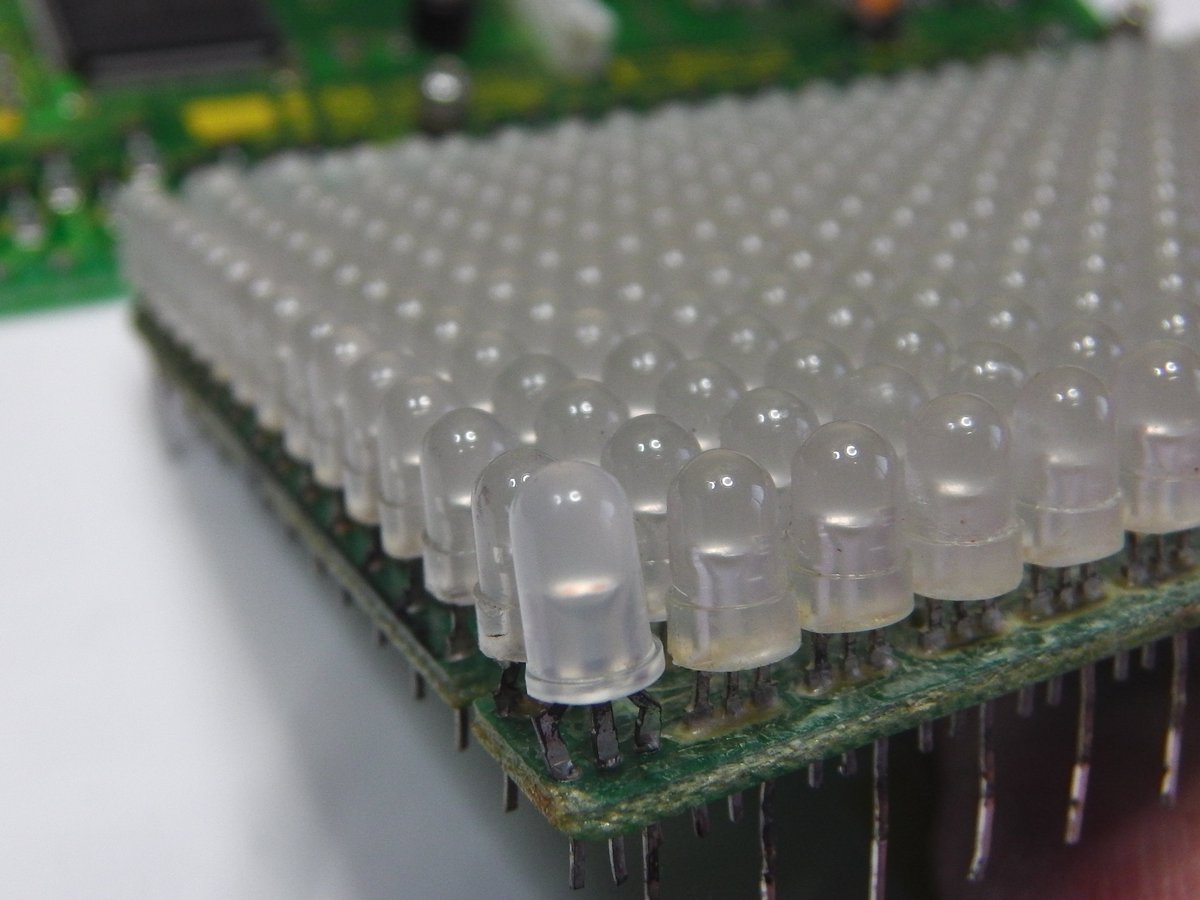

ソレと同じ様に、よーく見るとＬＥＤの傷や欠けも目立つ。[上左]
だから部品取りmdlから取って交換するのだが…[上右]
代りに来た奴は微妙～に背が高いネ😅[下左]
まぁイイかぁ…😟

続きは12日

[まさき電子機器 @Masaki_Ele_Equ]

0805-07
LEDmdl全ての怪しい部分を再半田が完了[上左]
表示面(砲弾形ＬＥＤ)もダメージを受けている部分があり…[下左]
それは部品取りLEDmdlから外した物と交換で対処。

ウチに来る前にＬＥＤを取替えたり、パターン切れを直した跡があるネ[下右]
それでも直らないからウチに来たのね…

-08へ続く

[まさき電子機器 @Masaki_Ele_Equ]

0805-06
[上左]１つ目のLEDmdlの再半田付が終わり。
[上右]２つ目が終了しフラックスを掃除した様子。
[下左]４つ目のコーティング剥し中。ハヤコートよりも被膜が丈夫で剥すのが大変だった…😅
[下右]４つ目も無事に終わり、フラックス掃除後。

この作業を後４セットやるんだな…😒

明日へ続く

[まさき電子機器 @Masaki_Ele_Equ]

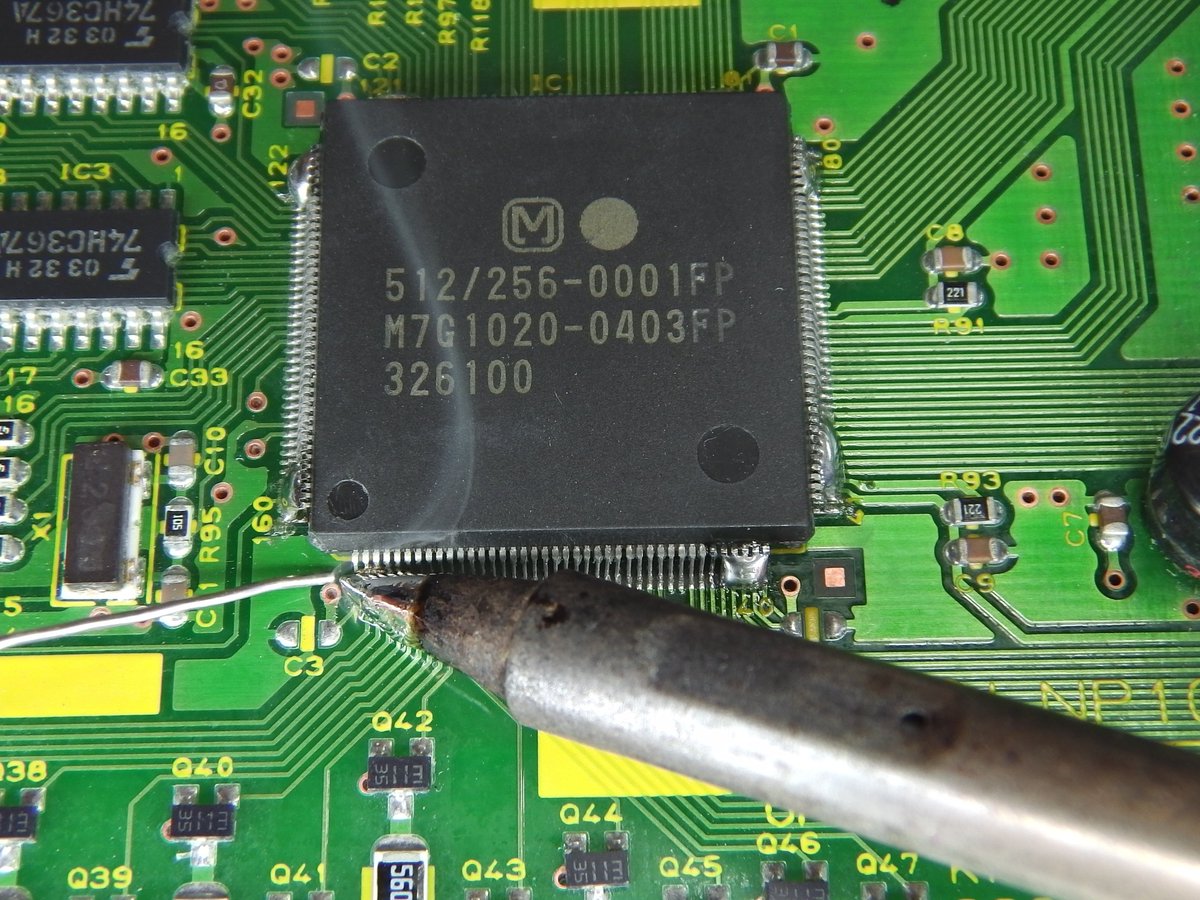

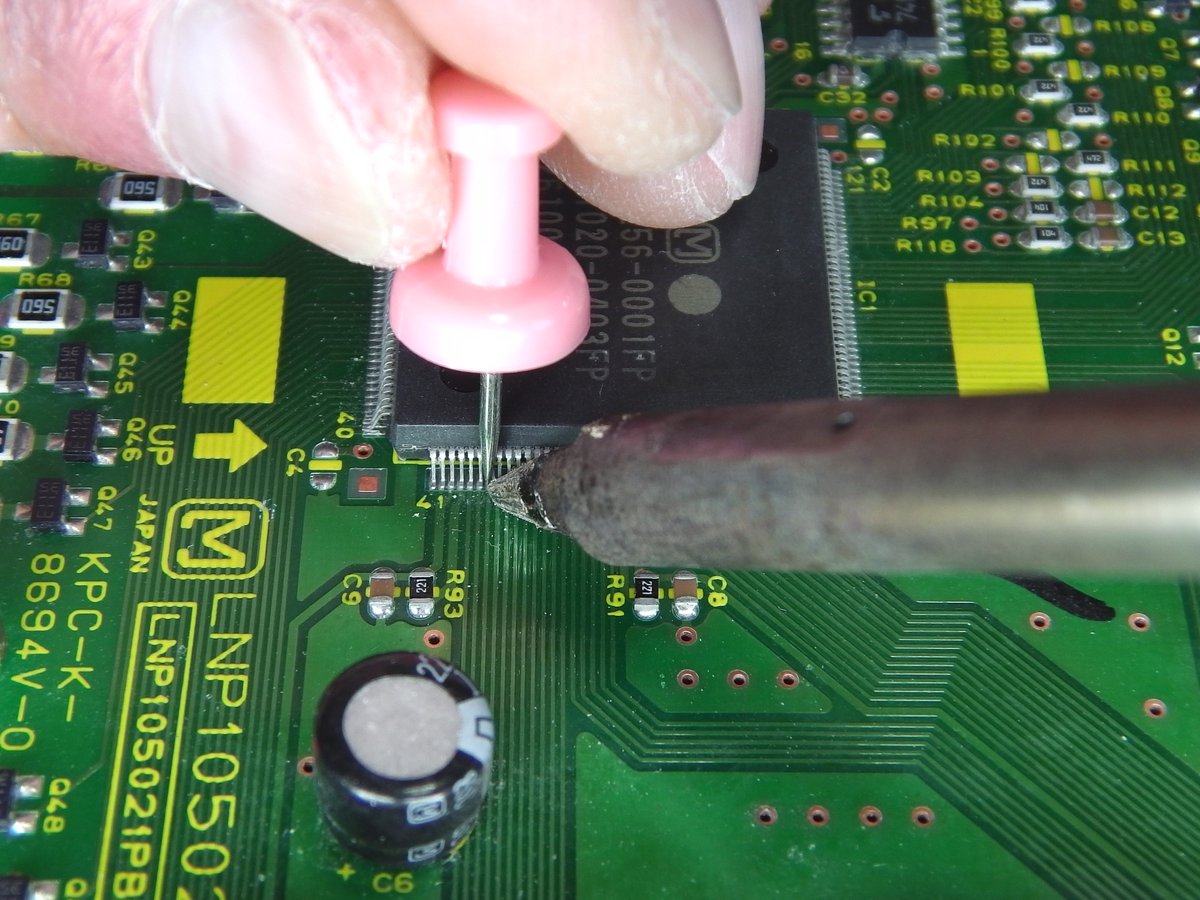

0805-05

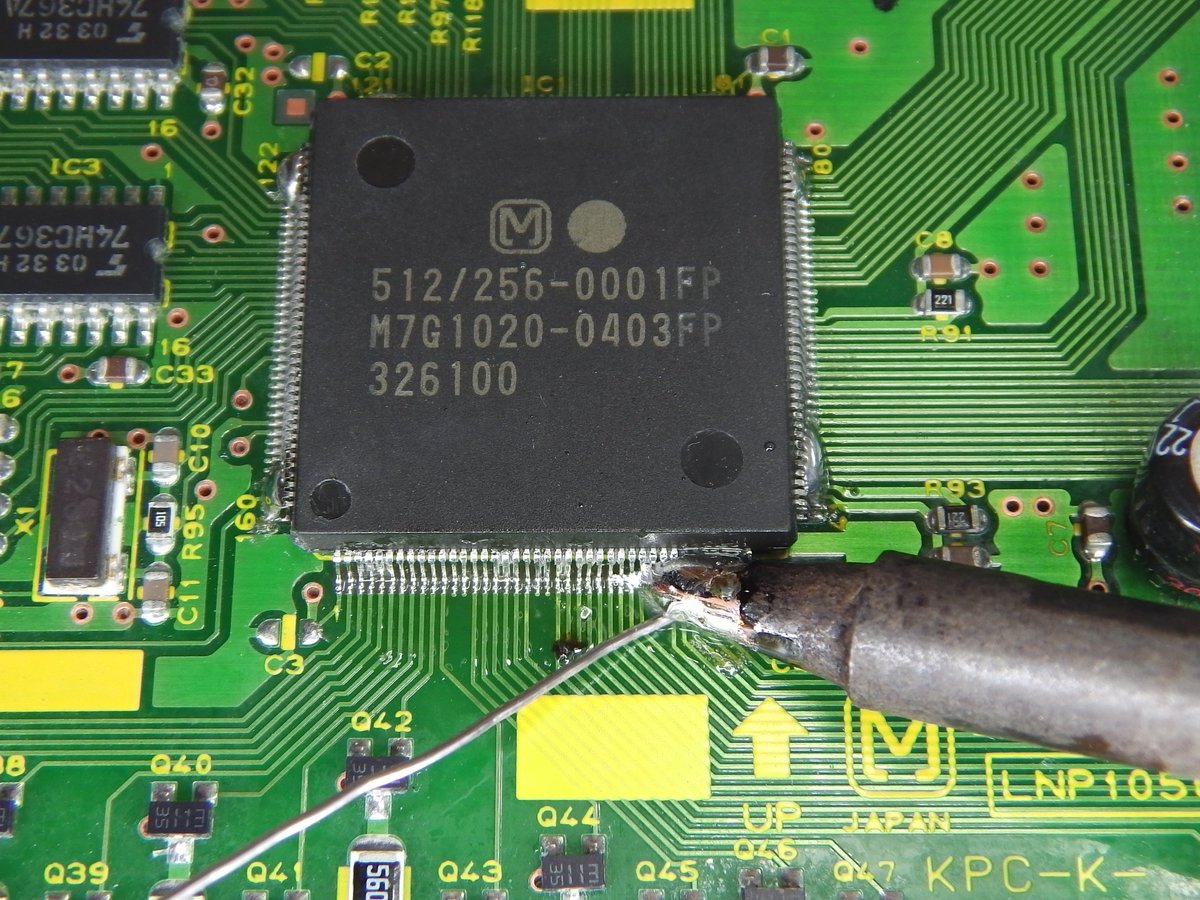

グニャリと曲がり浮いているピンを押しながら過熱して、正しいパッド位置に戻す[上左]

前回-04で0.5mmピッチと書いたのは間違いで、0.65mmだったかも知れません🙇‍♂️←記憶力悪い老いぼれ

溶けた半田の表面張力を生かしながら一気に半田付する[上右→下左→下右]
残り３方も同様に

-06へ続く

[まさき電子機器 @Masaki_Ele_Equ]

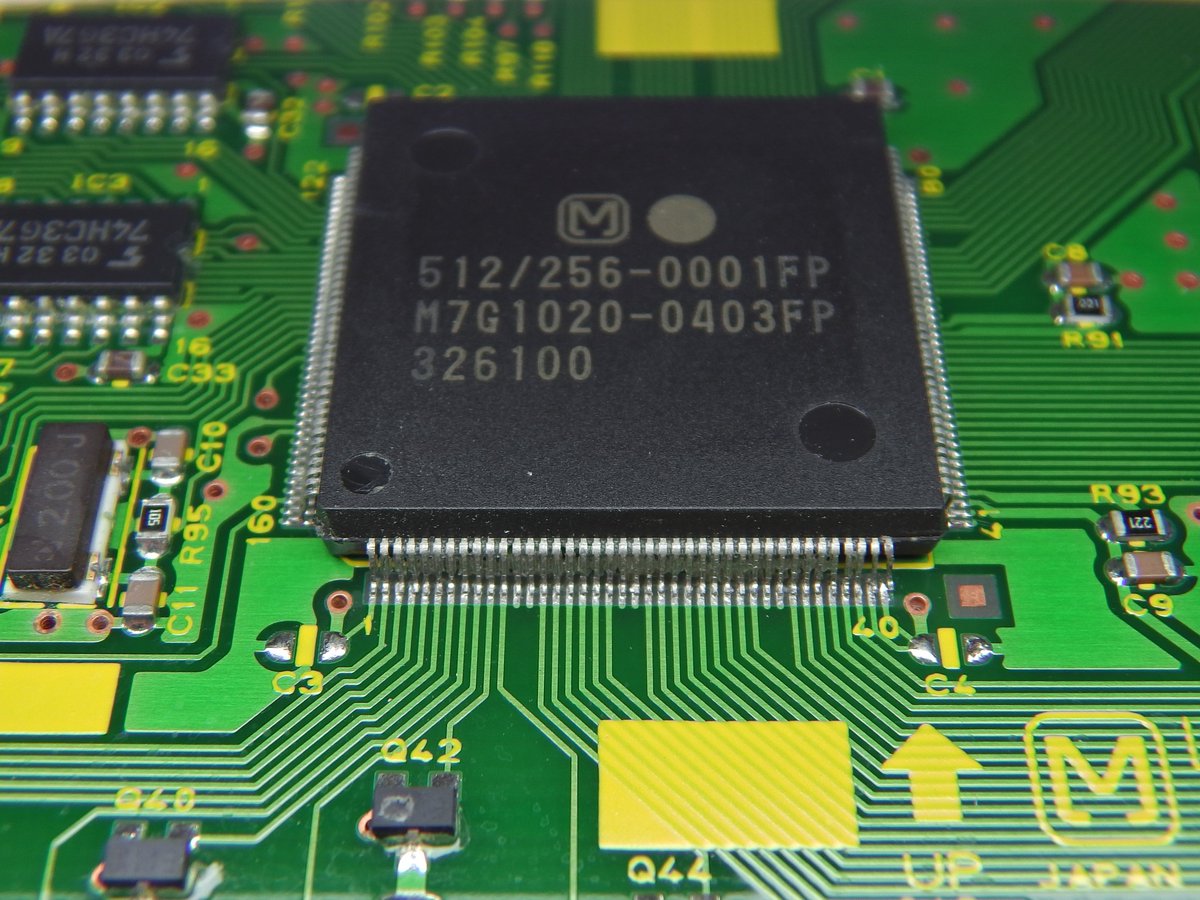

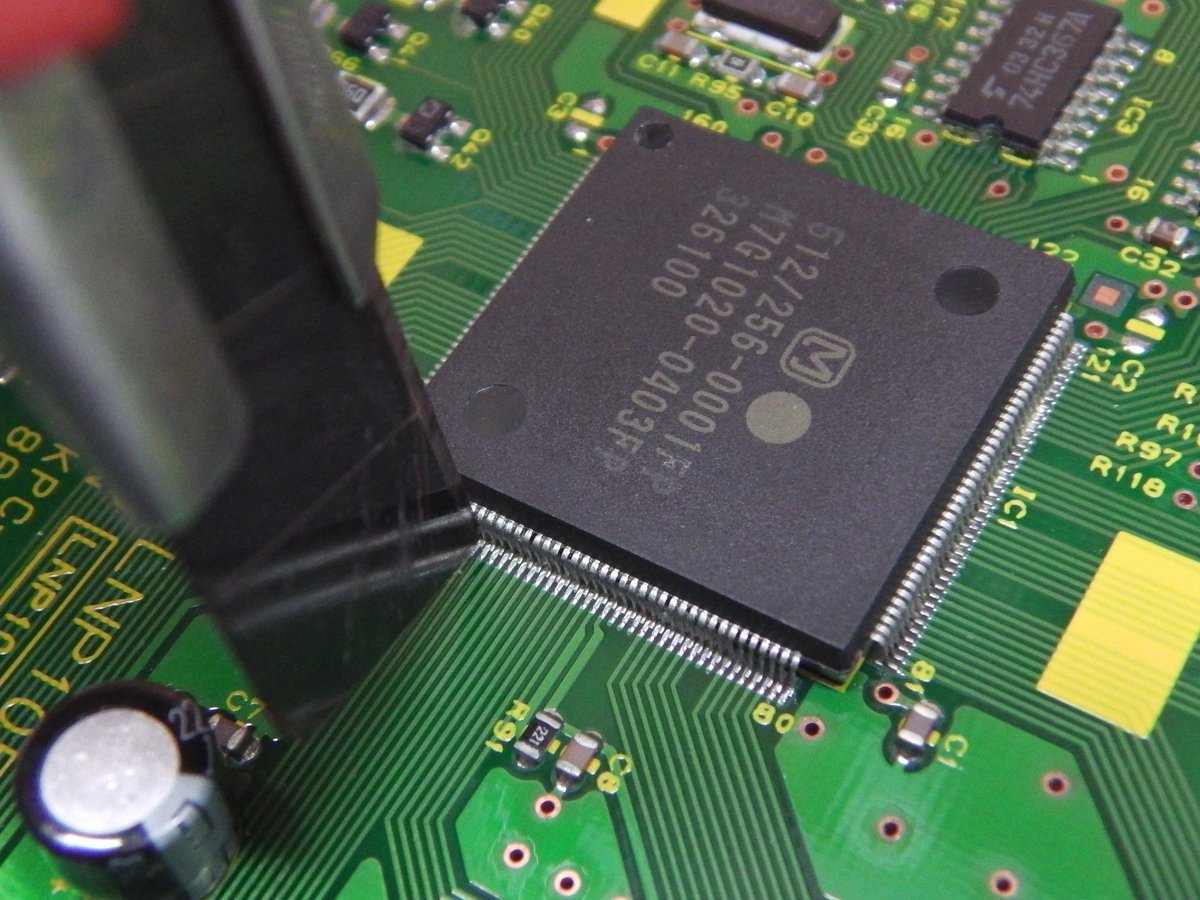

0805-04

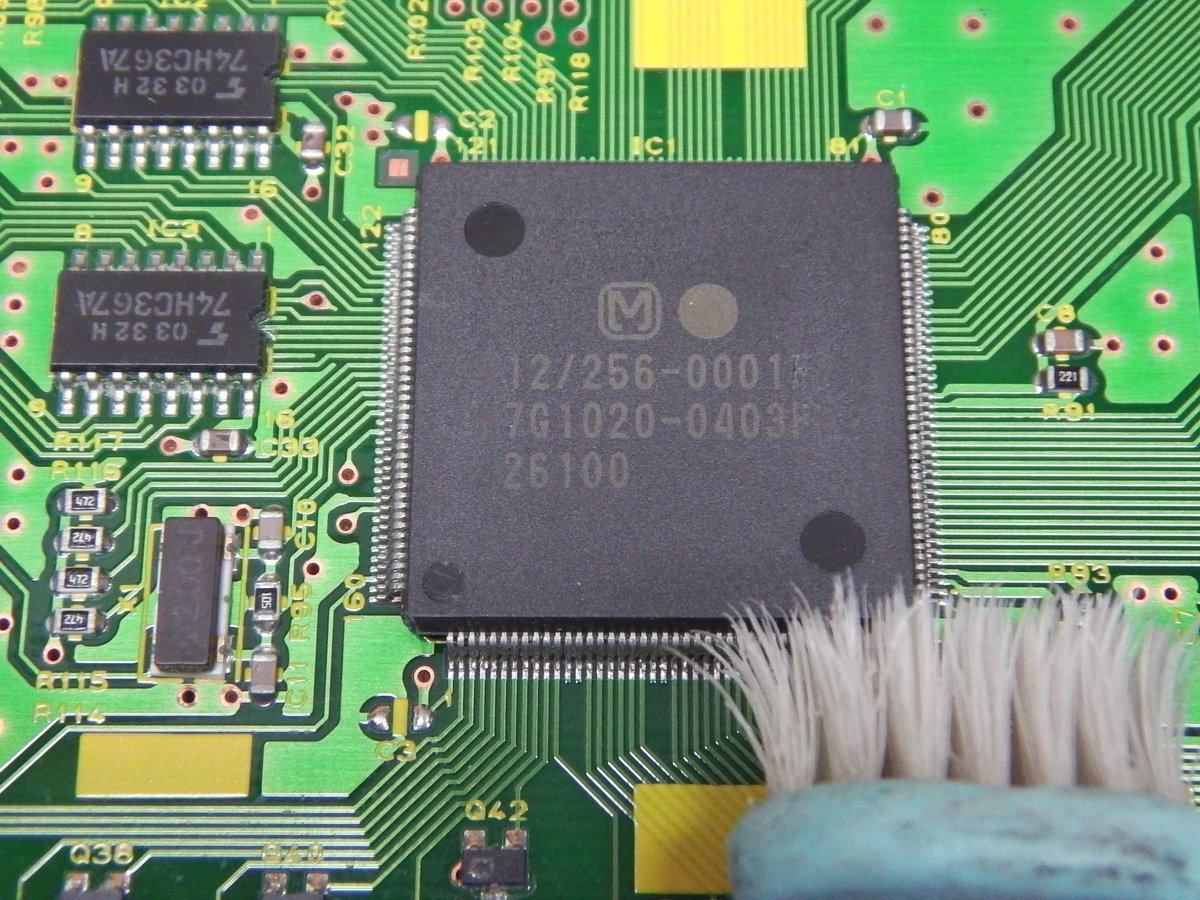

コーティングを剥したら…半田割れてＬＳＩのピンが基板から浮たり、曲がり位置ズレしているのが確認できた[上右・下左]

曲がっているピンはそーっと矯正。
因みにピンの間隔は0.5mmピッチ。
力加減を間違えると簡単に折れてしまうので、何度やっても緊張します😅

明日はコレを再半田付です

[まさき電子機器 @Masaki_Ele_Equ]

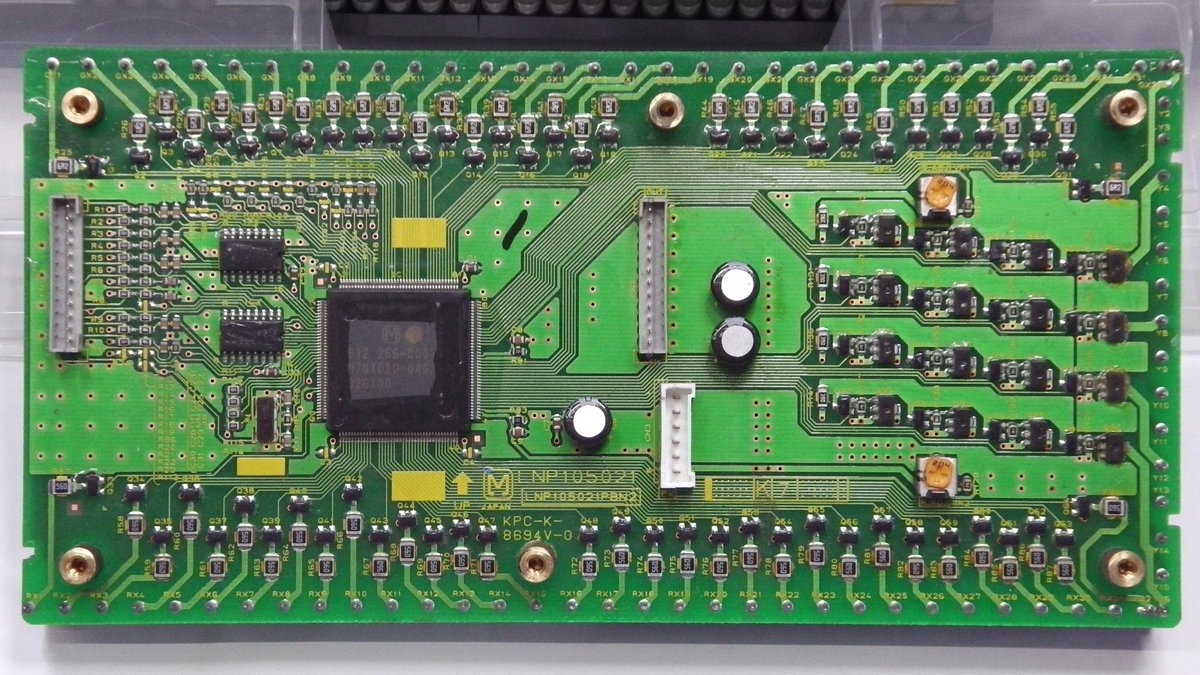

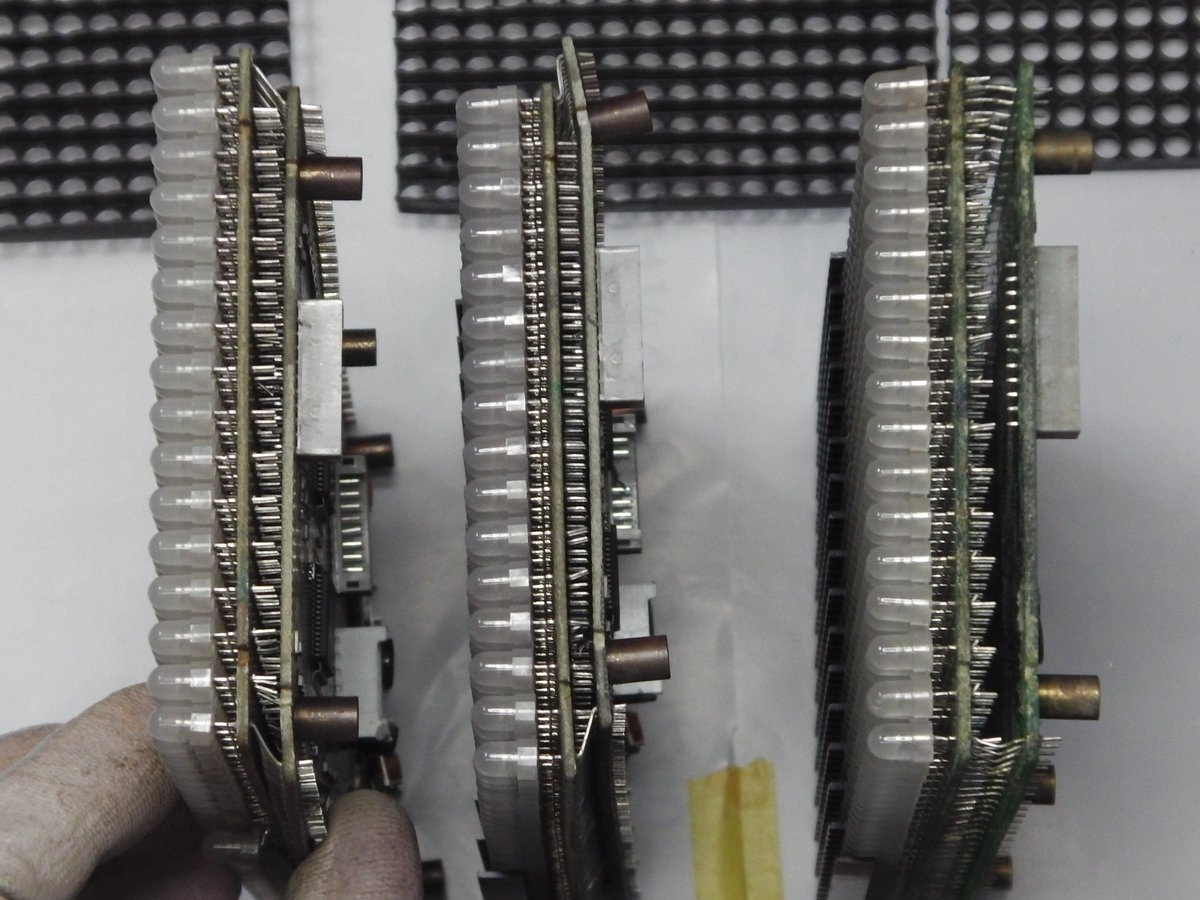

0805-03

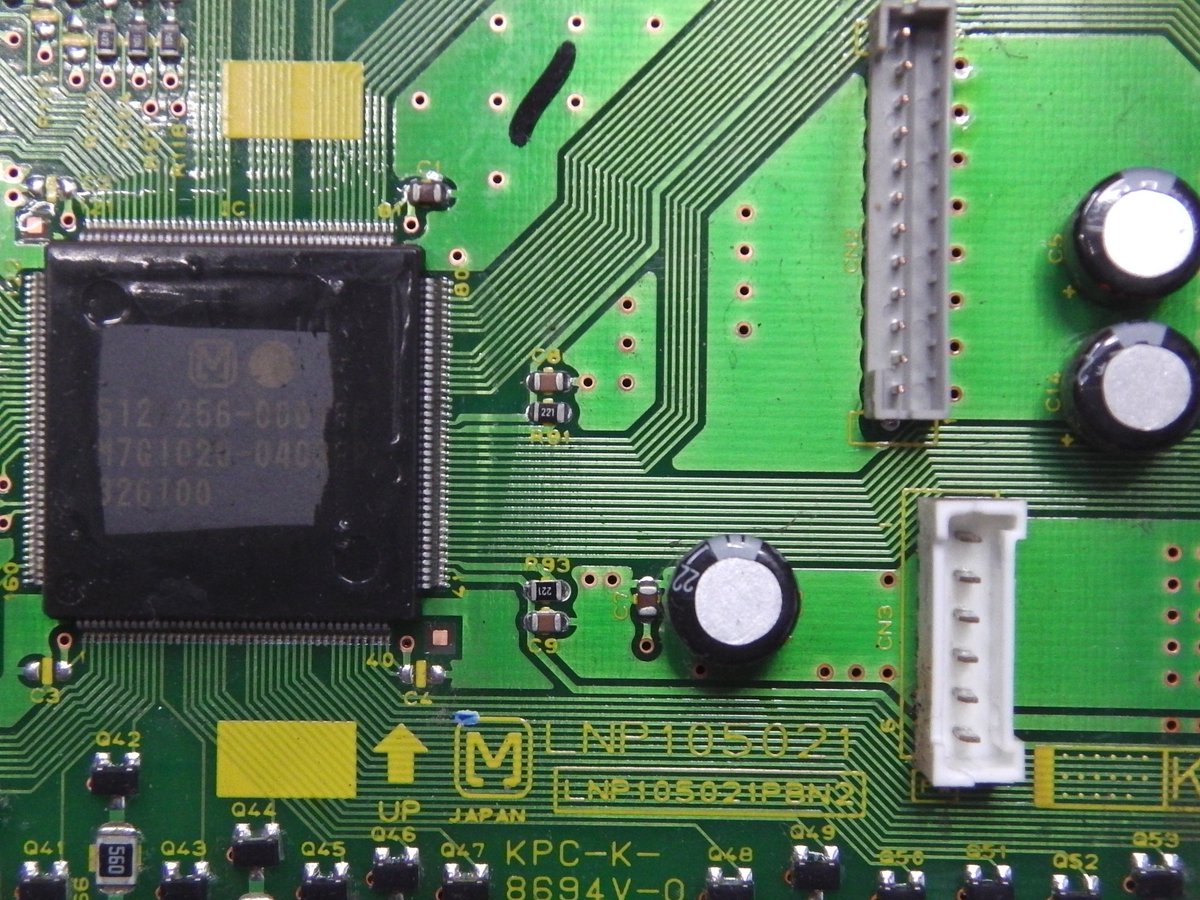

ポスト最初0805-01で見た通りドット欠けしていた右上のＬＥＤモジュール(以後LEDmdl)を調べてみると…
基板が多少歪んでおり、物理的ダメージが加わったのが分る[上右の一番右]
部品取りの方も酷い状態なのでどっちみち使えない。

故障原因は半田割れ(剥がれ)だと確信しながら…
-04へ続く

[まさき電子機器 @Masaki_Ele_Equ]

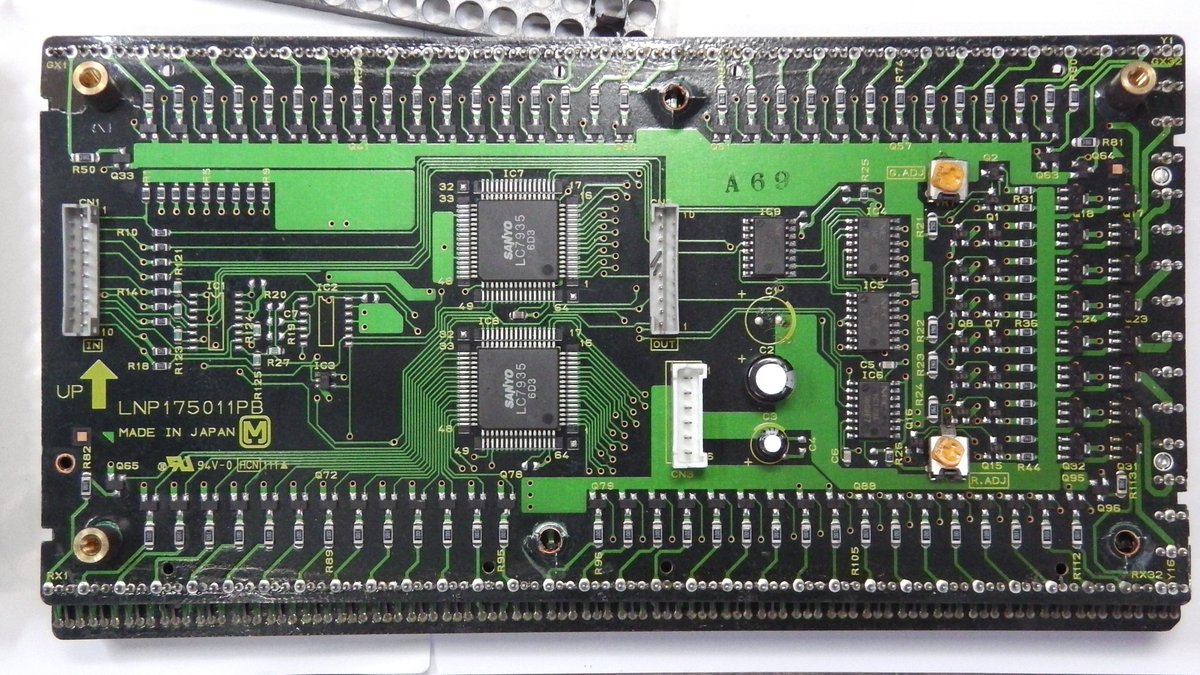

0805-02

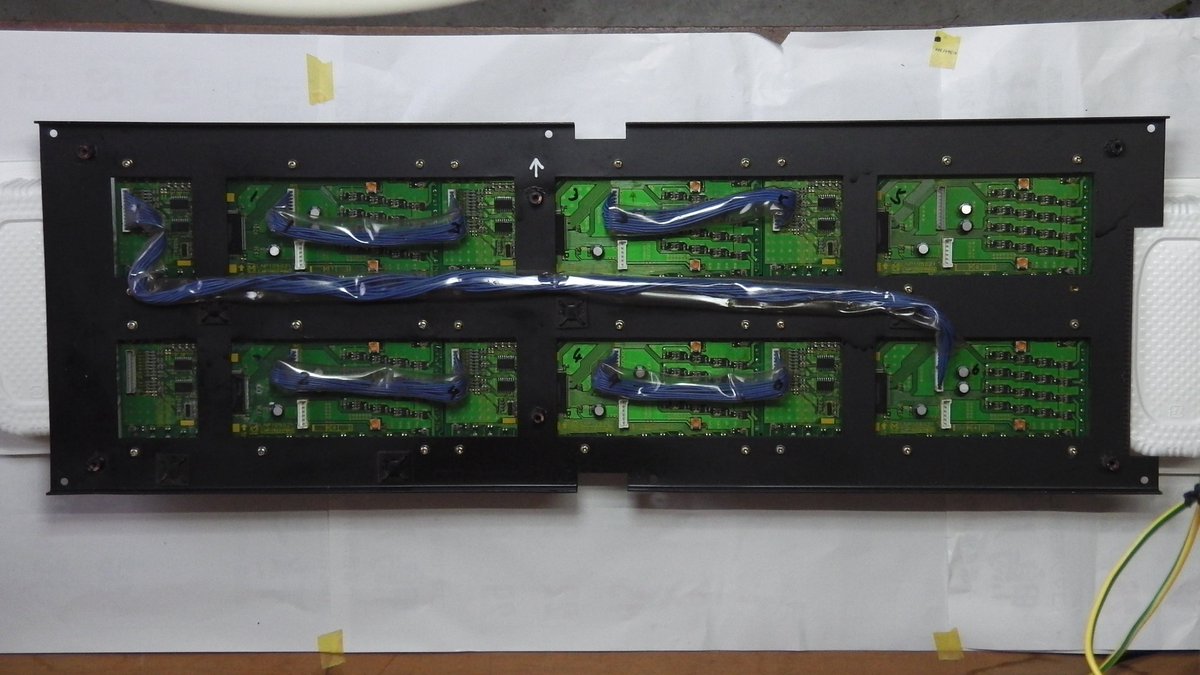

手っ取り早く直すにはＬＥＤモジュールを交換するのが一番なのだが…
部品取り用に同梱されていたＬＥＤモジュール[下左]はコネクターのピン数やＬＳＩも違うので、そのまま差し替えて使う事はできず…
しかも既にダメージ受けてるし…😭
結局ＬＥＤモジュール修理になるのね。😅

-03へ続く

[まさき電子機器 @Masaki_Ele_Equ]

@komachi_ed75143 なるほど💡４５５系の表示器だったんですか！！
お陰様で長年の謎が解けました🥰
ご教授ありがとうございます🙇‍♂️
