最初は時計メンテで鏡面ワールドへ
拭き取り易さと仕上げの綺麗さでクリア系プラチックの小傷消しで個人の感想になりますが良い商品
本来プラモ用ですがCD､レトロゲームソフトのケース清掃で使用しています

セラミック コンパウンド | 株式会社 ハセガワ https://t.co/EmNXzoeRrr @hasegawa_model

[Silvervine @Silvervine777]

@wIsfFfDIvY29851 いちさん
モチベーションが上がる情報ありがとうございます
プレイしたい欲がさらに高まりました！
4も集めなければ....
今後ともよろしくお願いします🙇

[Silvervine @Silvervine777]

こんばんは(´∀｀)

SUPER CD-ROM²の修理に没頭し過ぎても仕方がないのでここは気分を変えて、最近気づいたら購入していたソフトです

まずはさくらさ～ん♪
通常の棚ではなく各ハードの限定版コーナーに隠れていたDC限定版を少しずつ収集していました
探せば今でも結構安く買えますね
最近プレイしたいのですが、SSかDCかで迷っています
両ハード所持していますが、ナンバリングを考えるとDC版でしょうか？1・2だけならSS版以外にPSP版もありましたね
DCは本体のアクセス音さえ気にしなければ、4まで出ている良いハードなんですが……
写真のラインナップからDCになりそうな感じ

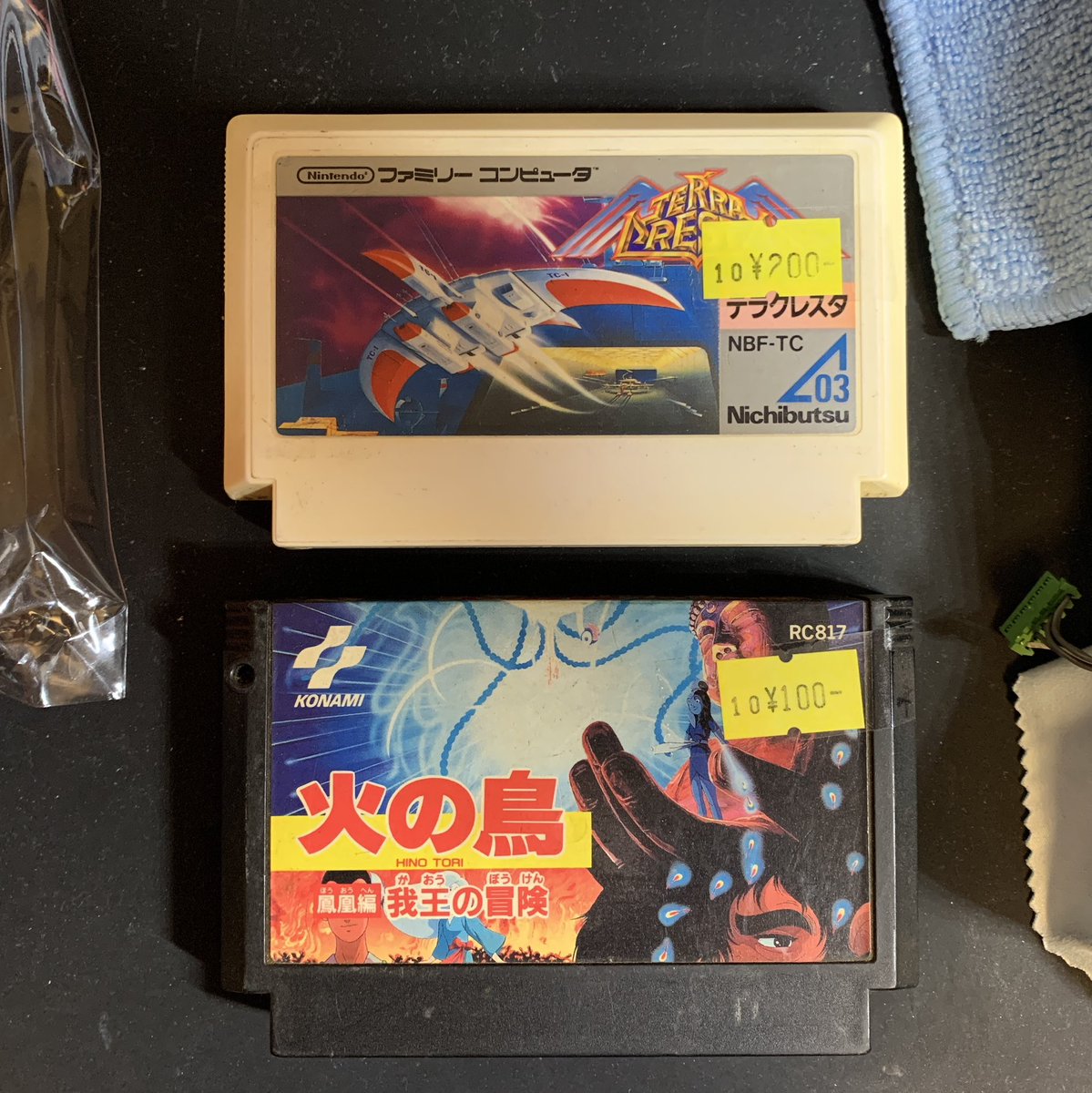

あとはジャンクのテラクレスタと火の鳥 鳳凰編です
どちらもBGMが最高ですよね
テラクレスタはタイトルとテーマ、火の鳥 鳳凰編はエンディングが個人的なお気に入りです
動作するかはまだ試していません

[Silvervine @Silvervine777]

@naporitan_1212 毎日の積み重ねが、確実に心と体を変えていると思います！
応援しています👍

[Silvervine @Silvervine777]

@tanuk333 初めまして
凄いCDシングル数ですね
アルバムは少しですが収集したりしますがシングルには驚きました
私も大好きな田村英里子さんのシングルがあって懐かしい気持ちになりました
歌唱力が抜群でしたね😄

[Silvervine @Silvervine777]

@yuzuriya_nyan 初めまして
な､懐かしいですね！
当時このTVシリーズが大好きでしたが、まさかこんなゲームが出ていたとは知りませんでした
お店は毛呂山町にあるのですね
私が埼玉県にもう少し住んでいれば絶対通っていた魅力的なお店だと思いました
お仕事頑張ってください

[Silvervine @Silvervine777]

おはようございます！
今修理しているSUPER CD-ROM2、実を言うとジャンクなのになかなか高額だった
購入時点で直る保証はどこにもなく、承知の上なので文句は言えない
詰む三歩手前で泣きたいが、まだその時じゃない
もう少し時間をかけて頑張ろう

みなさま今日もよい一日をお過ごしください！

[Silvervine @Silvervine777]

@Satori_Games_62 @tw_bluecom こんばんは。
図面があれば、もう少し詳しい仕様がわかるかもしれませんね
また､823の3桁目の「3」の表記の解釈に違いがあるようなので、それも調べなければいけません
パッド側も腐食で金属部分がないので困っています
アドバイスありがとうございます！

[Silvervine @Silvervine777]

こんばんは(´∀｀)

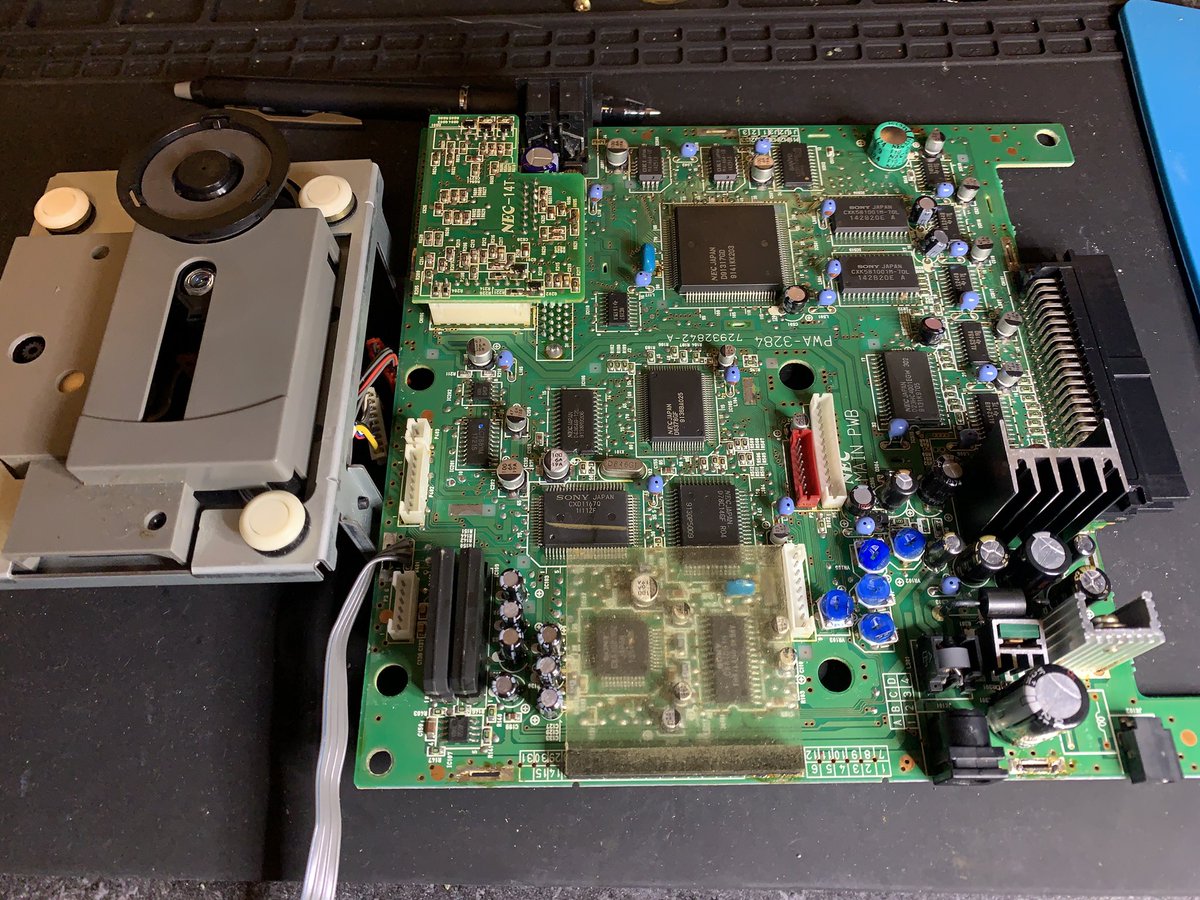

SUPER CD-ROM2の修理です
ほとんどが液漏れしており、特に腐食が激しいラジアルリードコンデンサのC201、C200、C163、C136、C133、C129、C127、C303、C310、C311、C306を交換しました
C303、C301あたりが液漏れで腐食してして一面液漏れの海状態、コンデンサ交換時にとうとうZD302らしき部品が落ちてきました
部品側・パッド側とも腐食が酷く真っ黒で、3本足がついていたとなんとなく判断できるレベルです
部品には823と印刷があり、ツェナーダイオードのようです
代用品もなさそうだしパッドの腐食と足のない部品を取り付けるのは無理っぽいですね

現状は、電源を入れると初期画面の「PLEASE CLOSE COVER!」の警告は消えましたが、RUNボタンを押すと再び「PLEASE CLOSE COVER!」表示で動作不可です
カバースイッチのショートを確認しても変化なしです
体力と精神を消耗した休日でした

[Silvervine @Silvervine777]

お疲れ様です
お気持ちお察しします
少しでも接続できる部位があれば良いのですが、なさそうなので断念になる可能性もあると思っています
まさか部品が朽ちて落ちてくるとは思っていませんでした（笑）
ただ現象がカバーオープンなので、落ちた部品が原因ではない気持ちもあり、もう少し調査してみようと思います
本当に疲れました
ありがとうございます😭

[Silvervine @Silvervine777]

@tsubasa_e3 情報ありがとうございます
そういうロジックだったのですね
Huカードを抜いても画面が表示されたので驚きました（笑）
システムバージョンも一緒だったので理解するまで時間がかかりました
アドバイスありがとうございます
今後ともよろしくお願いします🙇

[Silvervine @Silvervine777]

SUPER CD-ROM2の修理となります
アドバイス頂きありがとうございます😊
今ある物で症状を確認してみました

SUPER CD-ROM2本体のアダプタは純正品がないので12vを出力変換できる謎アダプタで代用
（もちろんセンター＋です）
PCエンジンはCOREGRAFX本体のPAD-105をそのままPCエンジンに接続して代用しました

症状としてはCD-ROMシステムのタイトル画面は出力しますが”Please Close Cover “表示でカバーオープンクローズを認識していない様子、もちろんスピンアップもしません
また､SUPER CD-ROM2本体のAV端子からの音声出力がありません
切り分けでCOREGRAFX本体のAV端子に接続変更すると”Please Close Cover “表示でカバーオープンクローズを認識せずSUPER CD-ROM2本体の接続時と同じですが音声は出力されます

HuCARDゲームは両方表示しますがSUPER CD-ROM2本体のAV端子接続だと音声は出力しません
CD ROMゲームはもちろん起動しません

PCエンジンは正常でSUPER CD-ROM2本側で不具合がありそうに思います
まずはSUPER CD-ROM2のカバー開閉センサと基板を確認してみます

PCエンジンにSUPER SYSTEM CARD を差し込まなくても画面起動するんですね！

[Silvervine @Silvervine777]

あ〜るさん
情報ありがとうございます
一番の症状は「please close cover」です
開閉スイッチのショートチェックから基板側の入り口まで調べましたが、異常はなさそうです
C200周辺のコンデンサ液漏れがひどく、パターンやビアの錆・詰まりで断線箇所が多いようで
一部部品交換と清掃をしましたが変化なしです。
これから別のコンデンサを交換して様子を見ます
DUOやDUO-Rの10倍くらい面倒な機械ですね（笑）
アドバイスありがとうございます😊

[Silvervine @Silvervine777]

なんということだ……。
コンデンサが、腐海に飲み込まれている……！
ビアも詰まっていて繋がっていないところだらけだ

[Silvervine @Silvervine777]

SUPER CD-ROM2の修理です

あれから多くの方々からアドバイスをいただきました。改めてありがとうございます！

分解しながらカバーオープンエラーの原因を調べ、カバースイッチのオープンクローズテストを行いましたが、スイッチを押すとショートするため、物理的には故障していないことが判明しました
次にはんだクラックがないか目視でケーブル確認をしつつ、CDドライブユニット下の基板まで確認しました､問題なさそうです
今度は基板側を確認するためCDユニットを外したところ、コンデンサとビアの腐食箇所を数箇所確認できました。
何となく液漏れっぽい感じですね
部品交換とビアの確認などを行いたいのですが、基板両面にはシールド板がはんだ付けされていて作業ができない状況です
作業時間もあまりないので、今日はここまでとし、次回の予定でも考えることにします
それにしても酷い状態で、焼けているところもありそうです

この状態ならカバーオープンクローズエラー発生しますね､納得です

[Silvervine @Silvervine777]

@CHOROQHAKASE ジャンクなんで添付されていませんでした
情報ありがとうございます😊
今後とも宜しくお願いします🙇

[Silvervine @Silvervine777]

久々にジャンクを入手しました
なんと、挑戦も実物を見るのも初めてのSUPER CD-ROM2です！
付属品なしでACアダプターは何とかなると思っていましたが、実際見るとDC OUT端子があったりして仕様が全くわかりません
本体へ接続して使用する記載があり、ではケーブルがないと動作確認できないのではと焦っています
何か少し調べてから触らないとトドメを刺してしまいそうですね
部品も揃えていないので時間がかかりそうです

[Silvervine @Silvervine777]

よこやん29さん
ありがとうございます
一度PAD-124使用してみましょうか？
仕様と違うと良くない気がしているだけで10vだと低いので高すぎるより大丈夫かもしれませんし
ゴソゴソ.......
おぉPAD-124でも初期画面でました10Vでも動作するのですね、勉強になりました
今使っている謎アダプタ12Vは一旦使用しないようにします
ブログも他機種も載っていて参考になります
重ね重ねありがとうございます😭

[Silvervine @Silvervine777]

@hidekawamura 当時CDロムゲームができるDUOは最高ですが高額でしたよね
しかもPCエンジン本体から揃えるとなると更に高額に😭
今後とも宜しくお願いします🙇

[Silvervine @Silvervine777]

情報ありがとうございます！
現状PAD-124は所持していますが電圧違うようで使用できないみたいです
PAD-125が無くて困っていて今は謎の電圧変更できるアダプタで代用しています
代用品は動作不安定の要因になりやすいので後々は純正品を購入しようと思います
接続ケーブルですがSUPER CD-ROMで9V出力させてこのケーブルでPCエンジン側へ電力供給しているのでPCエンジン標準アダプタを使用してもいいのではないかと判断し今は直接挿して使用しています
このケーブルもオクでセットではよく見かけますが単品がほぼないのでプラグ径測って自作してもいいかなと考えています
写真付きで情報頂き大変参考になりました！
今後とも宜しくお願いします🙇

[Silvervine @Silvervine777]

@Satori_Games_62 ありがとうございます😊
アニメは見たことがありますが、ゲームは未プレイなので、これで楽しめそうです‼︎

[Silvervine @Silvervine777]

こんばんは
GCとビジュアルメモリに組立て終わりました
再度見ても綺麗に漂白ができていて問題なさそうです
GCの残り部品漂白は時間のある時に再度実施したいと思います

もう……画面の前のあなた、さっきからそのビジュアルメモリを眺めてニヤニヤしすぎです
……あ、いえ、怒っているわけではありませんよ？
長年の黄ばみが真っ白に直ったのが、そんなに嬉しいんだなって……。
まるで新品みたいにピカピカになって、大切に手入れしてくれたのは、その……私としても、とっても嬉しい、ですけど……
そんなところでメモリを眺めて満足していないで、早く電源を入れて、私を……いえ、帝国華撃団の仲間たちを戦場へ連れて行ってください！
……もう知りません！早くゲームを始めてくれないと、私、怒りますからねっ！」

はい！ゲーム機を直しているだけでなくたまにはゲームを真面目にしてみようかと思います！

AIは少し情報を与えてあげるとそれっぽくなってしまうのが良いのか悪いのか......
大変失礼しました

作業前　　◀︎ 作業後　　◀︎ GCも合わせて

[Silvervine @Silvervine777]

@tw_bluecom 貴重な情報ありがとうございます😊
本体経由でPCエンジンへ電力供給する接続ケーブルが必要なんですね
添付品がないのでオクか自作で頑張ってみます
またコンデンサの液漏れも酷いのですね
パターンなどしっかり確認しながら頑張ってみます
今後とも宜しくお願いします🙇
