◆秋のDIP化・表面実装まつり
・左から、KT0936, KT0913, CH552P, CH32V003(8pin), ブレッドボード用マイクロBメスUSBコネクターDIP化キットです。

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆KT0937の状況
・KT0937のラジオは、I2C経由で受信周波設定ができず、10KΩのボリュームで選局します。
・選局が難しいので組み立てずに保管しようと思っていましたが、Gemin君とやりとりの結果、少しずつ改善されてきてしまいました😀
・どうやら身の回りがラジオだらけになりそうです😅

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552PとKT0913のFMラジオ　安定しました。
・外部電源に変えたらとりあえず安定して動くようになりました。
・表示も少し変えました。
・CH552の書き込み回数が限られているので、問題なければこのスケッチをフィックスしてラジオにしてしまおうと思います。
（CH552Pは追加で１個買っちゃった😅）

[とろ☆らぼ（星尾登路郎） @TororoLab]

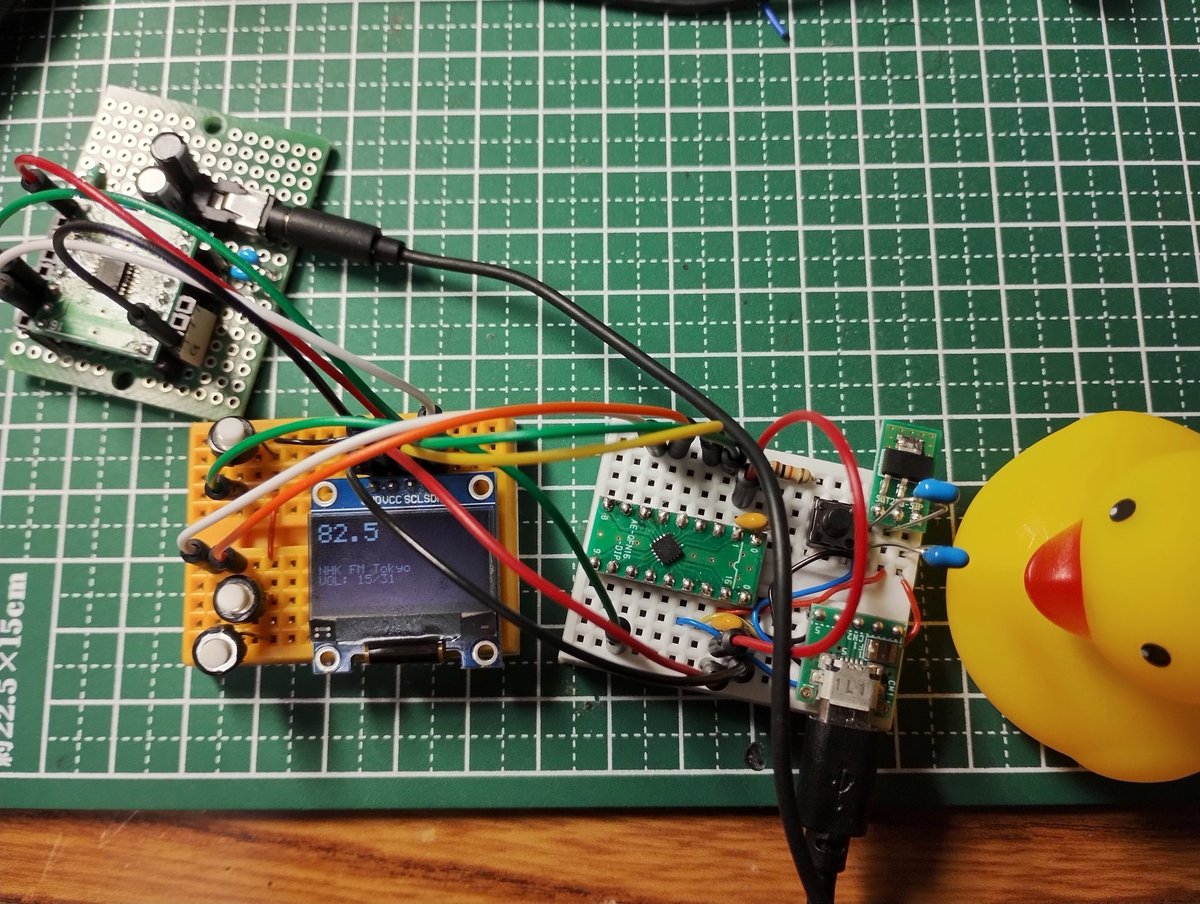

◆CH522PとKT0913のラジオに選局とボリュームが付きました
・書込ができるようになりましたので、選局用のボタンに加え、音量のUP/DOWNボタンを付けました。
・あと、FM局の周波数だけ大きな文字にしました。
・安定性が悪くたまに画面が消えたりします😳
・CH32V003版は安定していたのですが…😭

[とろ☆らぼ（星尾登路郎） @TororoLab]

@hkppamp ありうございます<(_ _)>
書込み回数カウンタほしいです。何回書き込んだかメモっておこうかとも思いましたが、絶対途中でサボるので、頑張りませんでした😆

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552P復活？
・OLED等のI2Cデバイスをはずして、初心（Lチカ）に戻ったら書き込めるようになりました。
・謎です🤔

[とろ☆らぼ（星尾登路郎） @TororoLab]

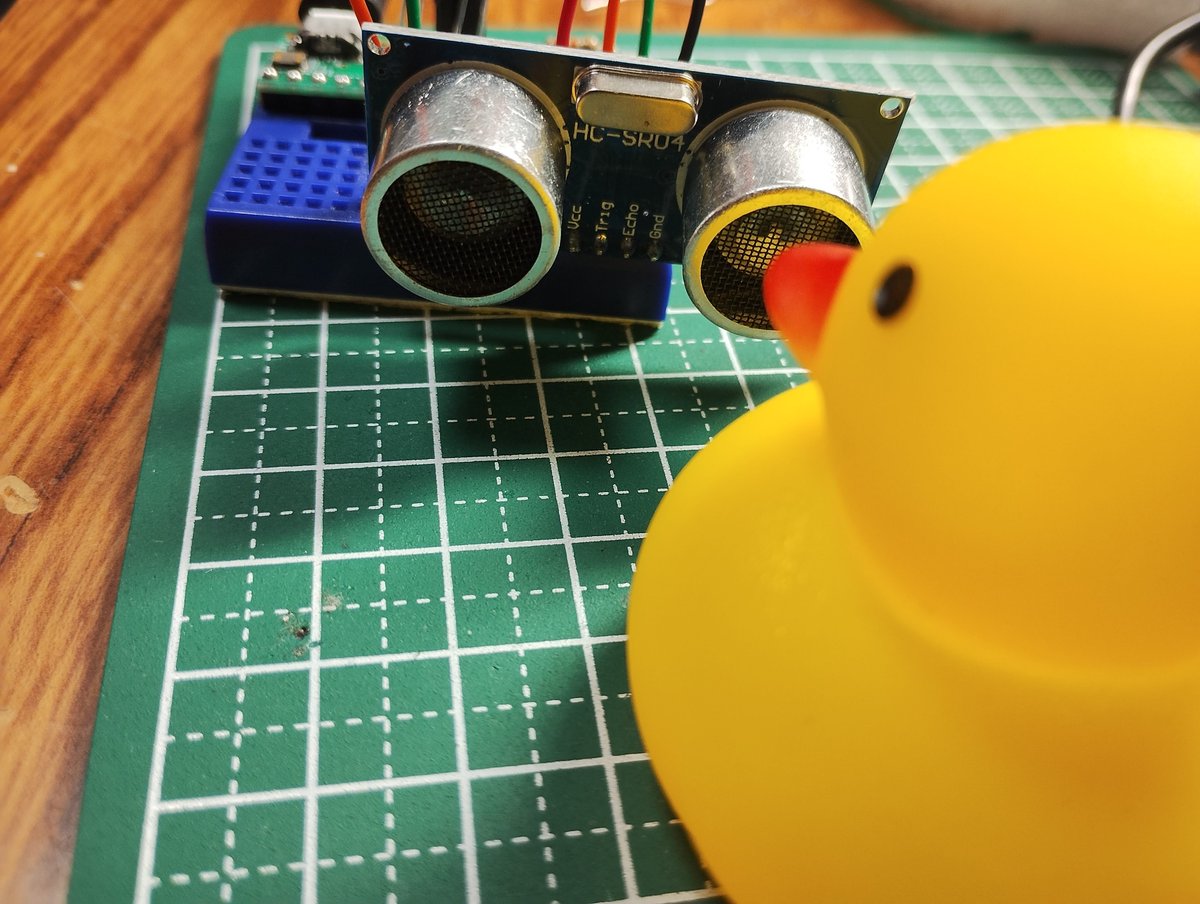

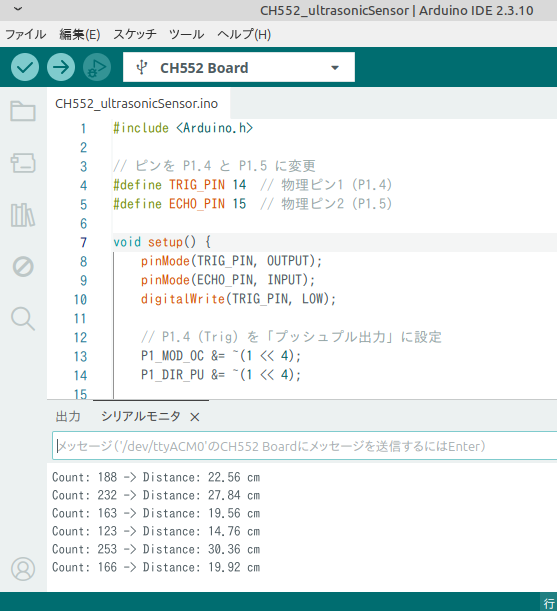

◆超音波距離センサー HC-SR04 HC-SR04
・気分転換に、CH552E（５V)と超音波距離センサー 。
・数値がかなりばらけるので、ちゃんと測れていないような気がします😅
・王道のArduino UNO（互換機だけど）とライブラリを使ってみたほうがよさそう。
・気分転換にはなった…ということにしよう！😊

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552P書き込めなくなる…
・なんと、もう限度数を超えてしまったのか書き込めなくなりました😱
・あるいは、新しいのを購入してもやっぱり書き込めない、原因はミスだった〜、という、いつものパターンなのか…😅
・USBコネクタ部分の接触も良くないし、その当たりを確認してみましょう。

[とろ☆らぼ（星尾登路郎） @TororoLab]

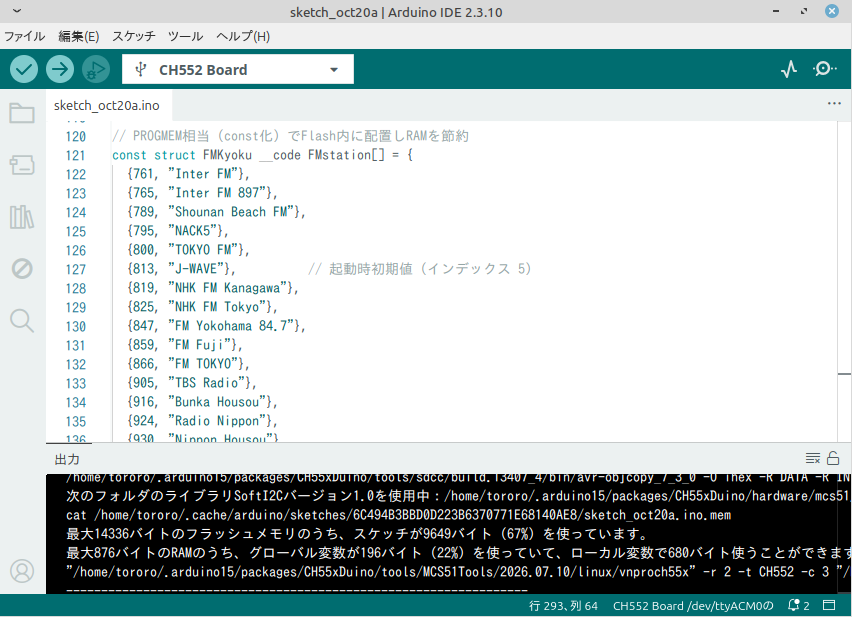

フラッシュメモリ67%、RAM 22%の使用率です。SoftI2Cでも意外にスケッチがかけるものなんですね。

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552&KT0913 ラジオ局切り替えと表示を追加
・ちゃんと局選択と周波数・放送局の表示ができました。
・ただ、文字がちょっと小さいですね…😅
・電界強度でサーチするのではなく。書籍「DSPラジオの製作ガイド」を参考に、放送局周波数のリストを参照して、ボタンで順番に切り替えています。

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆ちゃんと3.3V駆動にしたCH552P&KT09313でラジオ
・放送局1局固定、音量固定です。設定変更にはスケッチ修正が必要。
・そういえば、CH552の書込回数は200回😱と言われていますので、頻繁な書き換えは避けたいところ…
・でも、本当に200回が限度かどんどんいろいろ書き込んでみたい気もします😅

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552PでもOLED表示のI2Cスキャナー
・CH552はUSBシリアルが使いやすいので、シリアルで表示すればよいのですが、そこはやはりOLEDにも表示してみたいわけです😅
・ラジオチップのアドレスですが、KT0913は0x35の１つですが、RDA5807Mは0x10, 0x11, 0x60の３つもあります。OLEDは0x3Cです。

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552Pの電源を3.3Vにしました
・３端子レギュレーターを入れてバスパワーの5Vを3.3Vにしてマイコンに加えるようにしました。
・やはり書込めるのですが正常に動きません。
・確認したら3.3Vでは動かない24MHz動作をさせていました😱　16MHzにしたらLチカOK😅
・これで3.3Vの周辺チップも使えそう。

[とろ☆らぼ（星尾登路郎） @TororoLab]

@NORAKUROBobby あ、あれはお祭りの映像なんですね😃
前の店舗もTBSラジオになったり、レアですが、アニメのパリピ孔明のエンディングがかかっているときがありました。ソースは不明です😅

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆今日の歓楽館
・開店プレゼントの１つニキシー管です。
・通常商品のDSPラジオDSP-444とジャンパワイヤを買いました。
・商品に品名がないのですが、QRコードでaitendoのサイトに飛びます😳
・現状メインの詰め放題とラジオ中心の通常品２本立て。
・AKB48でなく中国語ビデオが流れていました。

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆また違うラジオチップに手を出す
・昨日のラジオチップ、max3.6Vのところにバスパワー5Vをかけていたことが判明😱
・3.3Vにしたところ無音。おそるおそる5Vに戻したらちゃんと聞けました？？？？🙁
・というわけで発散したので、今日は違うチップのお披露目で終わり。短波ラジオを目指します。

[とろ☆らぼ（星尾登路郎） @TororoLab]

◆CH552とKT0913でラジオを聞く
・CH32V003のスケッチ↓を自分でch55duino流に直しました。でも、Geminiくんに添削してもらったら、直した行のほとんどに💡修正が…😭
・まあ、ちゃんと聞けたからヨシ！😃
・１局限定スケッチですが、選局と局表示も追加できるかも。
https://t.co/Vy1MJjOPeQ

[とろ☆らぼ（星尾登路郎） @TororoLab]

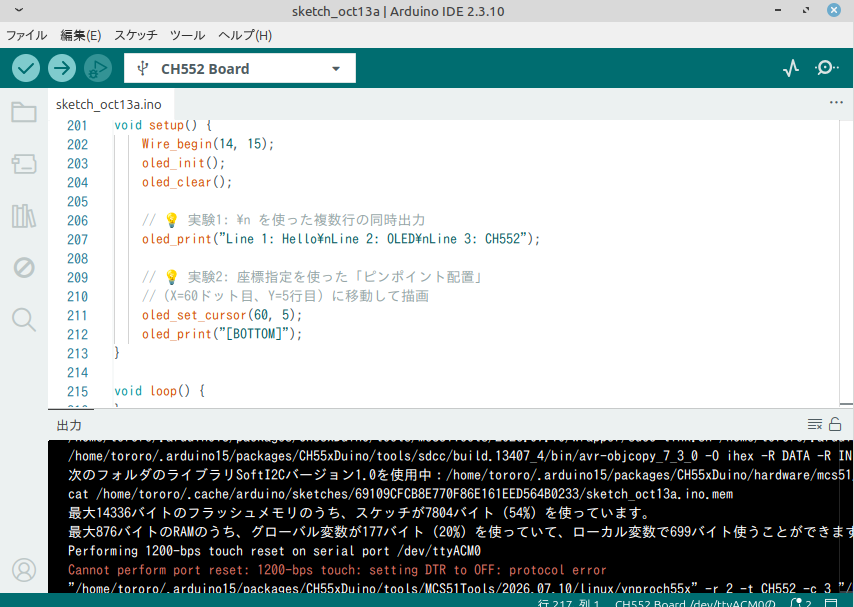

◆引き続きCH552でOLED
・下記機能を追加
　①数字＋大文字/小文字フォント
　②oled_print(”XXX")で文字表示
　③改行 \n
　④座標指定文字配置
・フラッシュメモリ54%、RAM20%の使用率です。テキストだけですけど、思っていたより表示できています。

[とろ☆らぼ（星尾登路郎） @TororoLab]

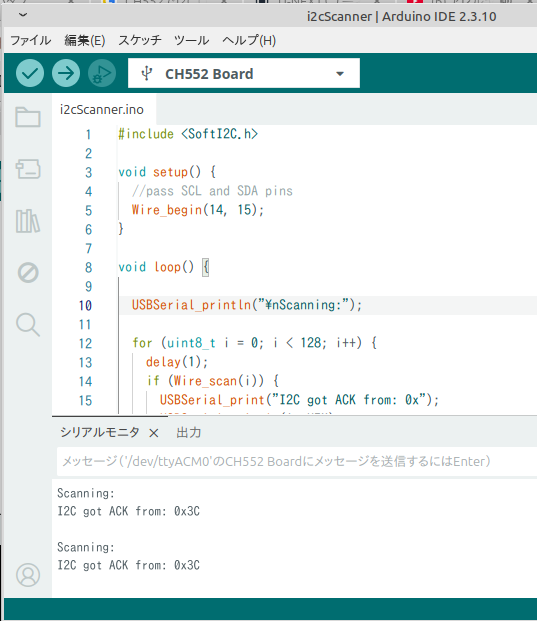

なお、CH552のサンプル（ボードにCH55を選んだ上でファイル＞スケッチ例＞SoftI2C）にI2Cscannerがありました。結果はシリアルモニタに出せます。

[とろ☆らぼ（星尾登路郎） @TororoLab]

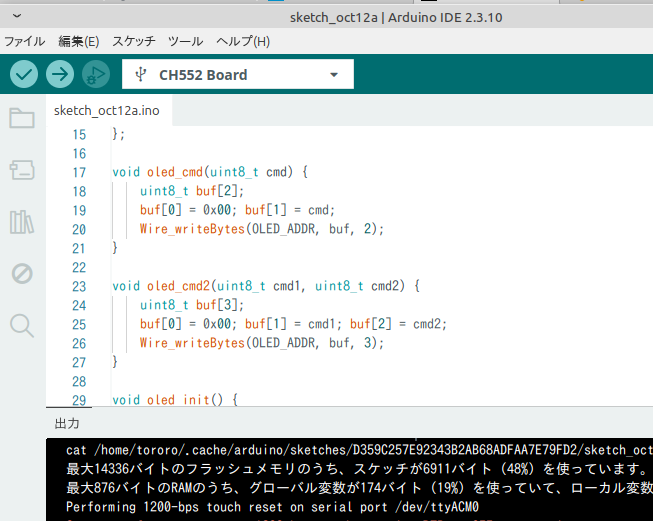

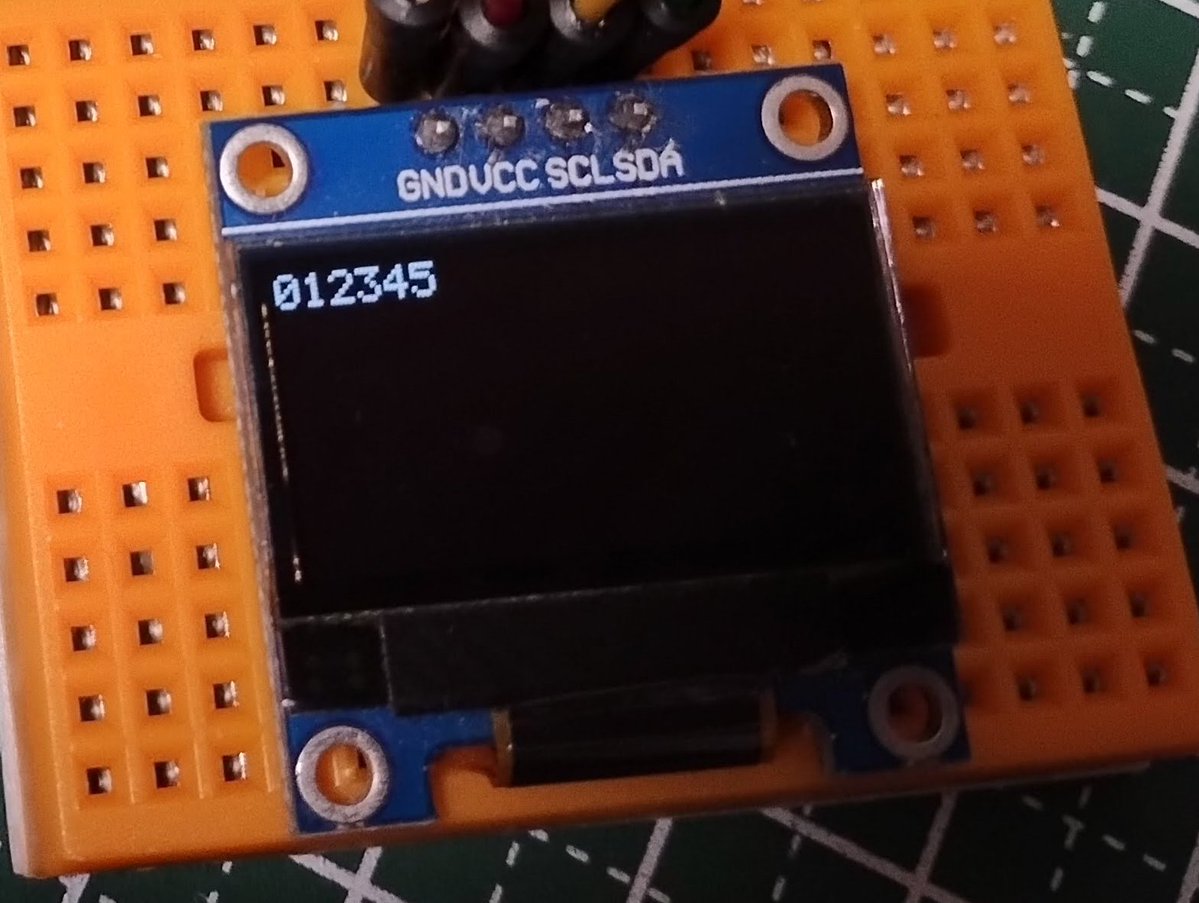

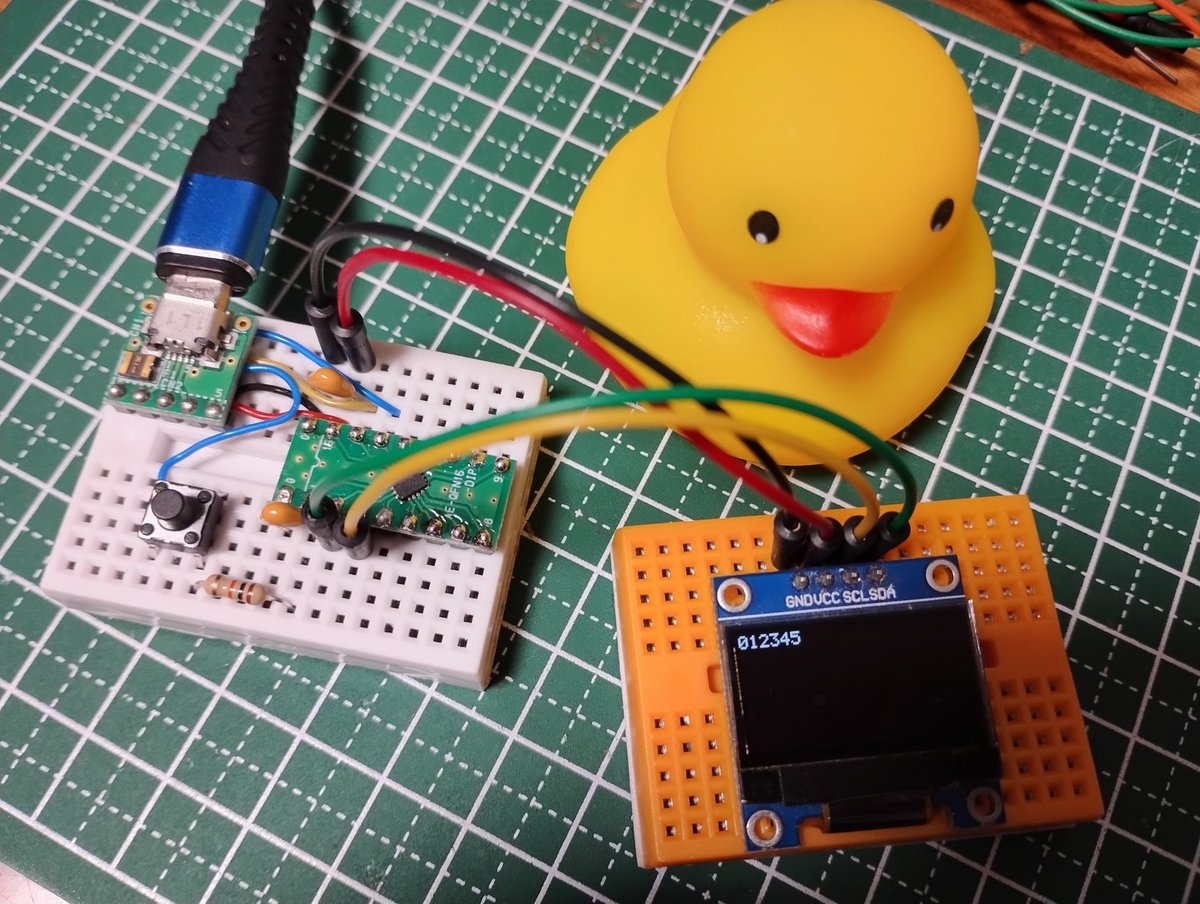

◆CH552PでOLEDに表示して遊ぶ
・マイコンにI2C機能がないのでソフトI2Cを使用することになります。
・Wire_writeBytes()という関数を使うみたいです。アンダーバーが好きなch55xduino。
・これだけでフラッシュメモリの半分を使っていますが、できるとこまでやってみましょう😃
