Ahmed Saad

Electrical Engineer
مهندس كهرباء
مهتم بالتوعية في التركيبات الكهربائية، والسلامة المهنية بشكل عام وتعليقاتي حول السلامة المهنية للتوعية

[Ahmed Saad @a3medsaad]

@physio_clinics السلام عليكم
وين موقع عيادتكم؟

[Ahmed Saad @a3medsaad]

Lamp Load Calculation
ABB/CATALOG INSTALLATION CONTACTORS/PAGE29

[Sami سامي العلوني @Sami_Alalwani]

كتاب مرجعي ممتاز لأهل القوى الكهربائية. دراسات دوائر القصر في انظمة القوى الكهربائية ال dc و ac بناء على المعايير والاكواد العالمية.
ANSI, IEEE, IEC

Dr. Das
لديه خبره صناعية تفوق ٣٠ عاما.

[سيرا | SERA @SERA_Gov]

تعرّف على أبرز قرارات #هيئة_تنظيم_المياه_والكهرباء لتعديلات تقديم الخدمة الكهربائية
https://t.co/fViyC5uH6B

[Prof. Fahad Alsokhiry @alsokhiry]

من المهم إستخدام أطراف لتوصيل أسلاك #الكهرباء

[Ahmed Saad @a3medsaad]

@dralsallum هل توجد بصيغة PDF
بألوان أقل عشان الطباعة

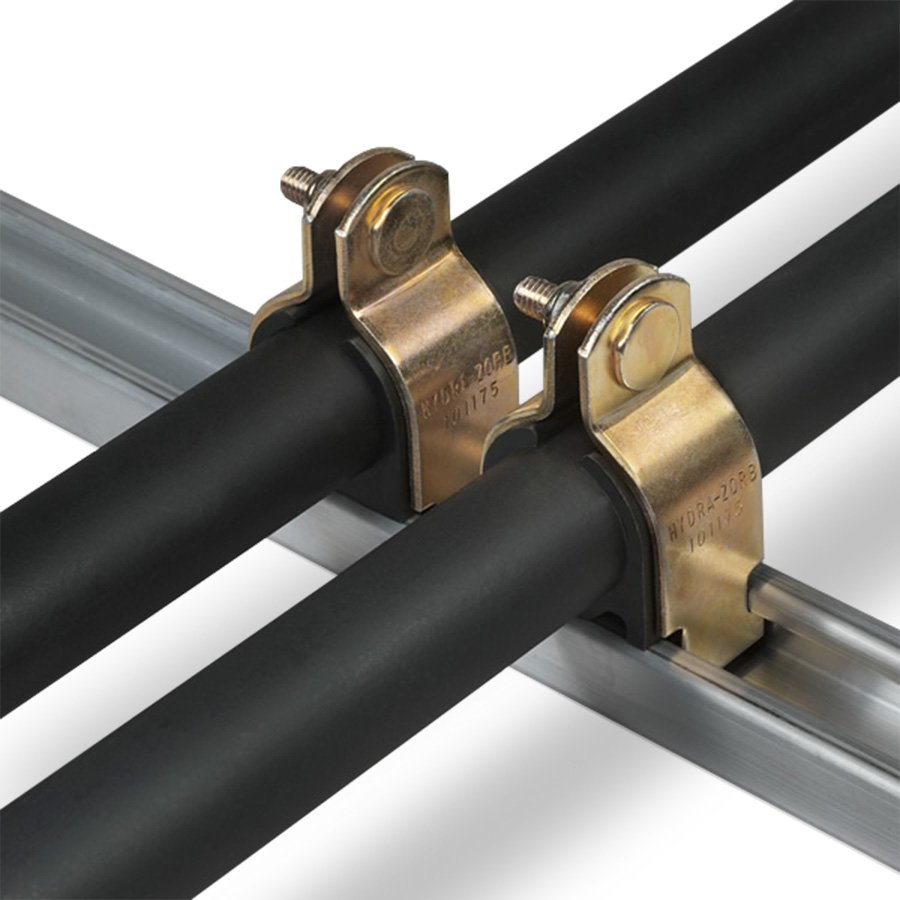

[Ahmed Saad @a3medsaad]

#صباح_الخير
#conduit
#installation
#c_channel
#EMT #IMC #pvc #rmc

[Prof. Fahad Alsokhiry @alsokhiry]

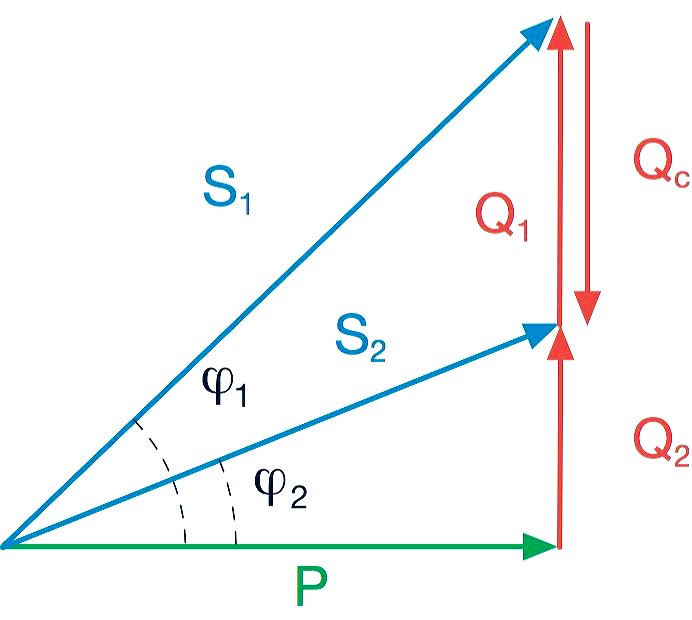

هذا الشكل يبسط لك معرفة الفرق بين القدرة الظاهرية S والفعالة P وغير الفعالة Q ومعامل القدرة cosine(Φ) وكيفية تحسين معامل القدرة
لتحسين (رفع) معامل القدرة تقل الزاوية من φ1 الى φ2 ونلاحظ P ثابتة والتغير حدث في قيمة Q
Q1=P tan(Φ1)
Q2=P tan(φ2)
Qc=Q1-Q2
ونحدد سعة المكثفات من خلال Qc

[إبراهيم المحيسن | Ibrahim @Electric_Engg]

ما سبب استخدامنا للرسوم الكهربائية الاحادية Single Line Diagram SLD؟
من اجل التالي:
❶ حسابات قصر الدائرة
❷ دراسات تنسيق الحمايات
❸ دراسات تدفق القدرة للاحمال
❹ دراسات وإجراءات السلامة الكهربائية
❺ جميع الدراسات الهندسية
❻ الصيانة
❼ اجراءات التشغيل
#هندسة_كهربائية

[Ahmed Saad @a3medsaad]

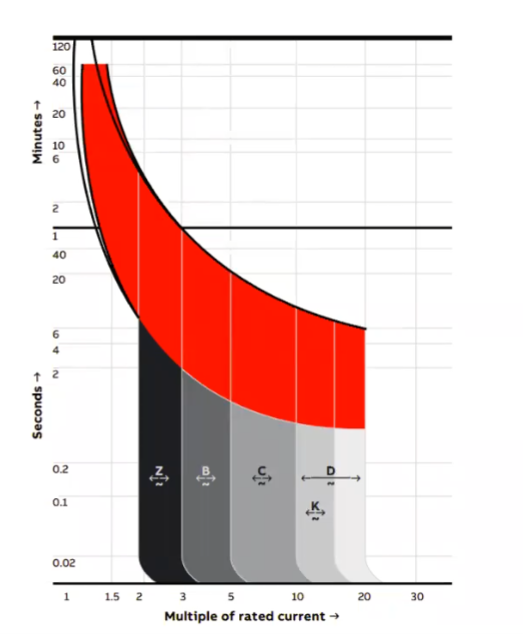

عينة من المنحنى الزمني للتيار يبدو أنه لقواطع ABB
يوضح مناطق الفصل عند تضاعف التيارات المقننة حسب فئة القاطع والزمن (بالثانية).

[Ahmed Saad @a3medsaad]

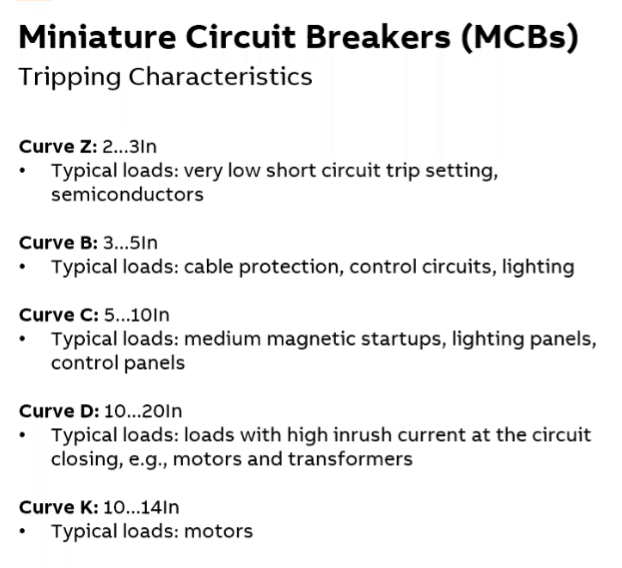

MCBs TRIPPING CHARACTERISTICS
الفرق بين أنواع القواطع الكهربائية الصغيرة وتمييزها بحرف B, C, D, K, Z، الفروقات بينهم من حيث نوع الحمل المناسب فكل منهم تم تصميمه ليناسب حمل معين، فالنوع B يفصل عند حدوث قصر في الدائرة يتراوح بين 3 الى 5 أضعاف التيار المقنن للقاطع وهو مناسب للانارة

[Ahmed Saad @a3medsaad]

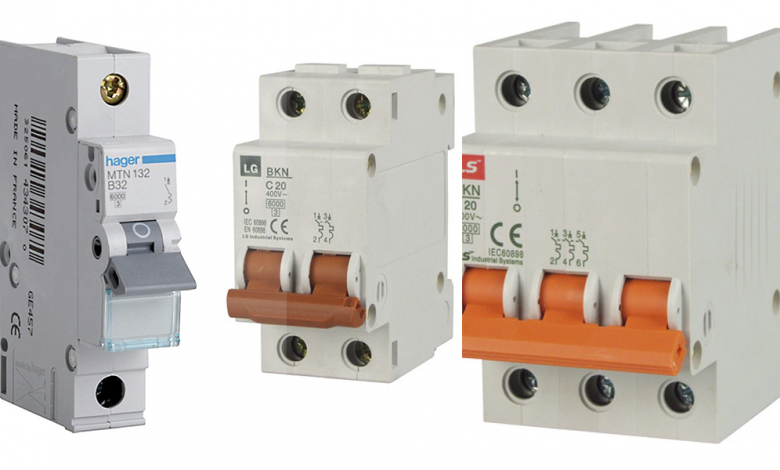

النوع D
تم تصميمه ليفصل عند حدوث قصر أو تيار عالي يتاروح بين 10 الى 20 ضعف التيار المقنن للقاطع وهذا يناسب المكيفات نظراً لأن تيار البدء عالي ويقفز من 10 الى 12 ضعف التيار الكلي للمكيف عند تشغيله، ولو استخدمنا نوع B لوجدته غالباً يفصل الدائرة عند بداية تشغيل المكيف. وهكذا...

[Ahmed Saad @a3medsaad]

فمثلاً
لو عندك حمل 8 أمبير انارة واخترت له 10 أمبير قاطع فهذا في الواقع لا يكفي ويمكن أن يفصل القاطع بعد مرور 40 الى 60 دقيقة حسب المنحى الزمني للقاطع لفقد بسبب طول الدائرة وارتفاع الحرارة فوق 30 درجة مئوية، وعليه ينبغي اختيار القاطع الأعلى منه وهو في هذا الجدول 13 أو 16 أمبير

[Ahmed Saad @a3medsaad]

#تصميم #لوحات كهربائية
عند اختيار القواطع الكهربائية المناسبة للحمل تأكد من الأحمال ثم اعمل هامش كبير لعدة عوامل أهمها درجة الحرارة وطول الدائرة فكليهما يؤثران على الامبير المقنن للقاطع بدرجة ملحوظة وكبيرة

[Ahmed Saad @a3medsaad]

وتد الكابل
هو عبارة عن أداة قوية يتم تركيبها على مسار الكابلات أفقياً أو عمودياً على مسافات محددة لتثبيت وحماية الكابلات من آثار الحقل الكهروميكانيك الناتج عن قصر دائرة أو شورت
شاهد ماذا يحدث للكابلات أثناء الشورت بدون الوتد و بتركيب الوتد - وهذه الاوتاد غير المرابط تماماً
