بيض الله وجهك يا دكتور على كلامك الجميل 🙏
وحرصك على ملاحظات المهندس وتطبيقها يعكس وعي مهني عالي، وهذا الشيء نفتقده عند البعض للأسف.
عند التسليح يقع كثير من المقاولين بخطأ وهو
وضع الشبك فوق العصب
هذا الفيديو لتوضيح الخطا وشرح الطريقة الصحيحة
ومن القصص اليومية هو النقاش مع بعض المقاولين وبعض المهندسين المشرفين حول ايهما اصح
الشبك فوق العصب
او
العصب فوق الشبك
واجد معارضات كثيرة من البعض وكلامي هندسي بحت
مرحبًا مهندس،
ما ذكرته من الأخطاء في التنفيذ دقيق بالفعل، مثل عدم الفصل بين القواعد وعدم توحيد منسوب سطح القاعدة الشريطية. وبالرغم من وجود سماحية في الكود عند الضرورة بأن تكون صبة النظافة مائلة بنسبة لا تتجاوز 10%، إلا أن ذلك مشروط بأن يكون السطح العلوي للقاعدة مستويًا تمامًا، وهو ما لم يتحقق في الصورة.
بالإضافة إلى ذلك، هناك ملاحظات أخرى تشمل:
- انحراف القاعدة يمينًا ويسارًا.
- عدم اكتمال إغلاق الحديد العرضي.
- غياب الغطاء الخرساني (البسكوت).
- عدم عزل طبقة النظافة.
- ارتكاز جزء من القاعدة الشريطية على بلوك معزول (لحماية اللبشة).
بارك الله في جهود الشباب الفاحصين وحرصهم على رفع مستوى الجودة في المباني.

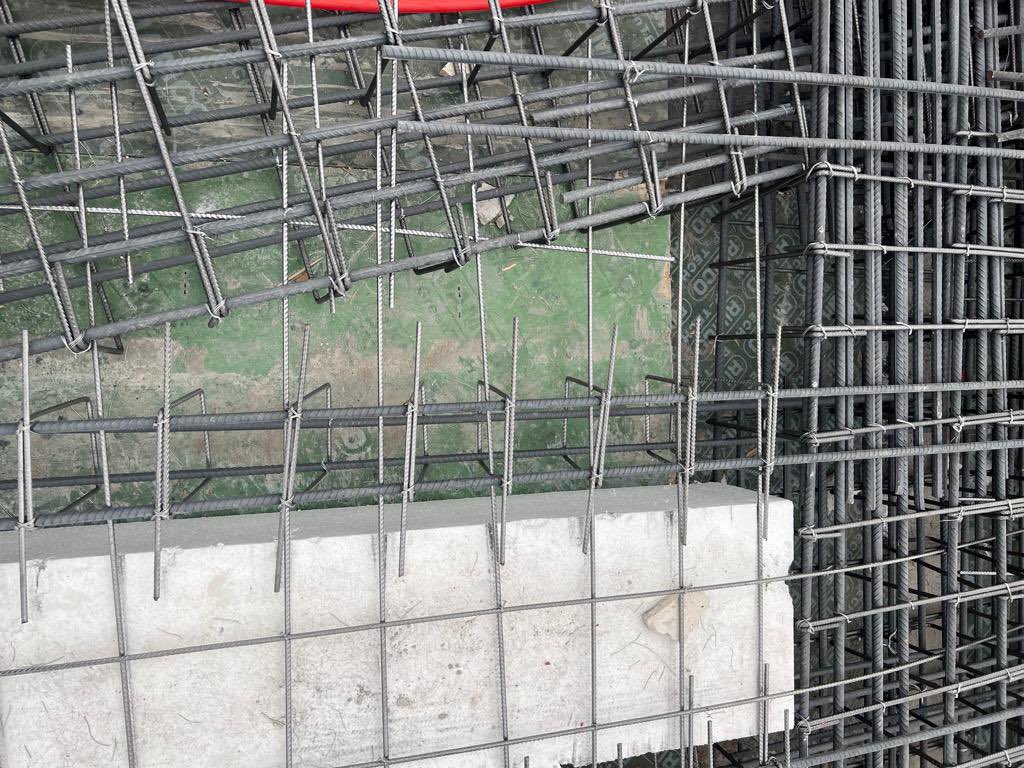

من الاخطاء الإنشائية الشائعة في السقف الهوردي هي عدم تعبئة جميع السقف بالبلوسترين وتعبئتها بالخرسانة مما يتسبب في اضافة حمل على السقف لم يتم احتسابها من المصمم
من الاخطاء هو تصغير قطر حديد الكرسي
والصحيح
ان قطر حديد الكرسي مساوي لقطر حديد الطبقة العلوية او اكبر
الكرسي هو حامل للطبقة العلوية
فكيف يكون اصغر من المحمول
@nwrh16158582 الرجوع للمصمم هل لو تغير موقع العمود عن موقعه داخل القاعدة حسب التصميم السابق وهو من يقرر هل تحتاج شداد او لا وهل تتحمل بعد تغيير موقع العمود

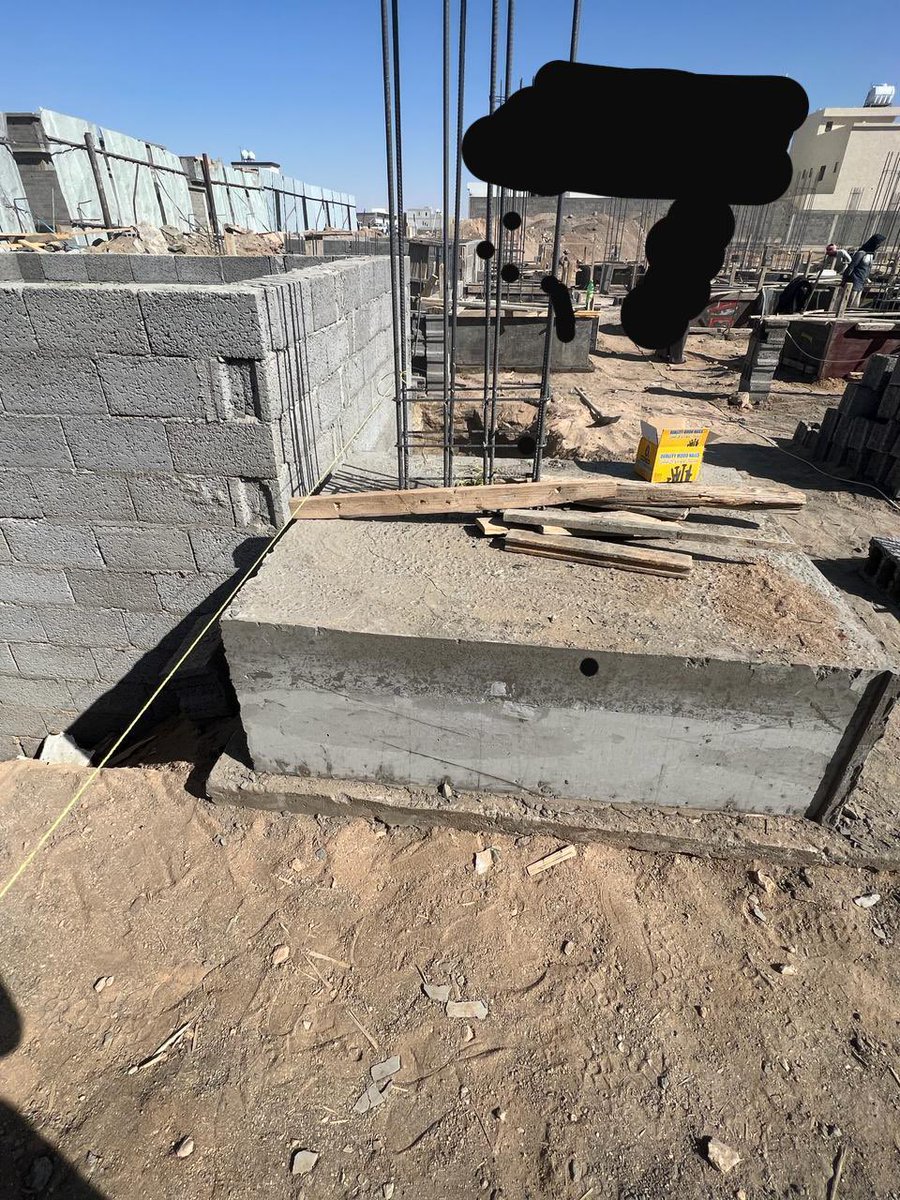

العمود ليس بمنتصف القاعدة
وهذا الخطا حدث بسبب
انه تم تكبير الخزان واخذ مكان القاعدة مما جعل المقاول يزحف بالقاعدة
واصبح العامود طرفي والمفترض ان العمود بالمنتصف
وننصح بعدم تكبير الخزان مما يوثر على مكان القاعدة وايضا تلاصق الخزان مع القاعدة من الاخطاء
قواعد بدون
١- نجارة
٢- صبه نظافة
٣- عدم فصل القواعد
٤- اخطاء بالحداده
المقاول دفع رسوم الزيارة لشركة التامين وقال جاهز للصب وتم رفض الطلب بعد الزيارة
لان صبة الخرسانه بهذي الوضعية فيها خسائر للمالك وضعف لخرسانة القاعدة
حال المقاول يقول النايلون يقوم بمقام صبة النظافة

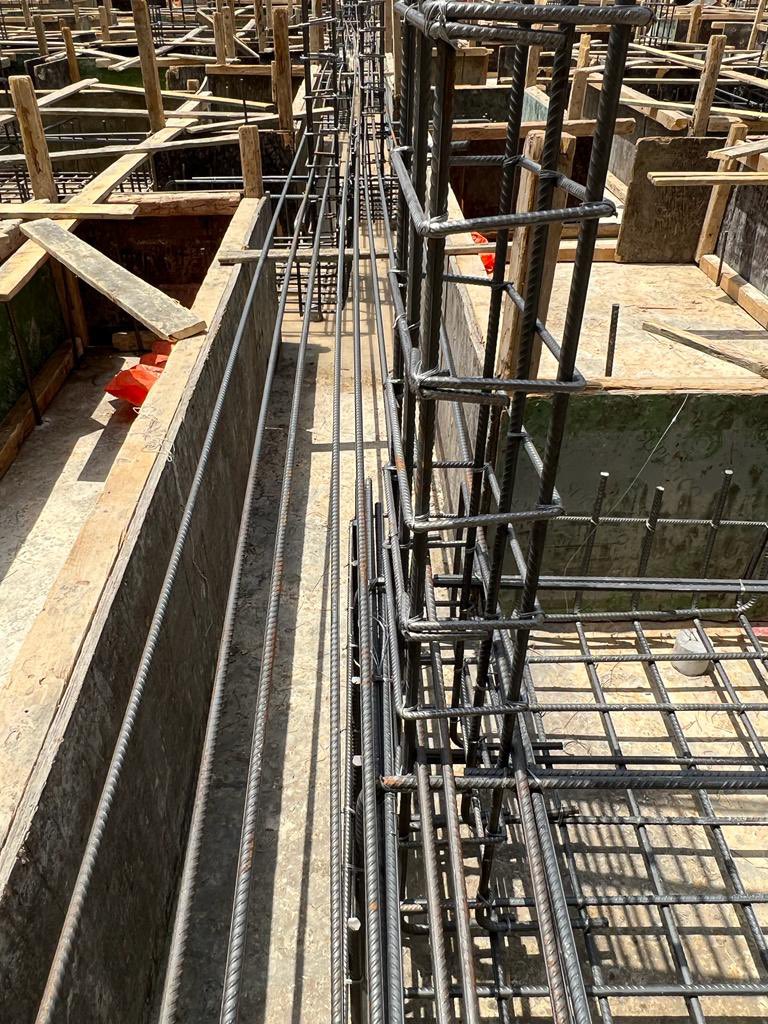

شداد يربط بين القواعد
المقاول للاسف لم يضع اي كانات للشداد
الصور المرفقة هي لشداد حديد علوي فقط بدون حديد سفلي وكانات
تم رفضها وعلى المقاول الالتزام بالمخطط
المقاول يقول ٢٥ سنه اعمل بدون كانات
هل هو صادق او لاجل يقنعني بعمله!!
ويقول لي بعدما رفضت امر الصب
انت معقد يا مهندس
