株式会社 湯沢電計

Xの投稿は、開発・作業記録的なものがメインになっております。

[株式会社 湯沢電計 @denkei]

稲作の方が忙しくてASRT（Alpen Ski Race Timer）の開発ストップしてます。
発注したPCB基板は届いているので早く組みたいです。
Ver2.0は基板サイズ小さくなって、液晶面積大きいです。
＃ユザワデンケイ ＃AlpenSkiRaceTimer

[株式会社 湯沢電計 @denkei]

QIDI Q2のファームウェア更新してUIカッコよくなりました。
またすぐにアップデートあり。
バグがあったのかな？
＃Qidi ＃Q2 ＃update

[株式会社 湯沢電計 @denkei]

@nicejpn 機能面もアップデートしてるんですね。。見てみます。

[株式会社 湯沢電計 @denkei]

Alpen Ski Race Timer Ver2.0のPCB基板開発の続き。
GNSS＆LoRaモジュールの安定強化のノイズ対策、ブザー大音量機能追加、サイズも1mm詰めて最終的に63.5mmX49.0mmになりました。
先日のフィニッシュの光電管センサー送信機基板もレイアウト修正して発注かけました。残りのハードはタイム表示機周り。

[株式会社 湯沢電計 @denkei]

計算間違ってました。
光電管センサー送信ユニットの消費電力が8mA以下。動作電圧が10〜30vで、3リポ3.7vを約4倍に昇圧。変換効率90%で、リポ電圧換算で36mAくらい。
200Ahのバッテリーで5〜6時間。
実際にテストして気が付きました。w
500mAh以上はあると安心ですかね。
バッテリー変更します。

[株式会社 湯沢電計 @denkei]

5インチの画面は、データ数無限大(←メモリの範囲内)でも、テーブルに載せて無限スクロールできるようになったので、新設のフィニッシュセンサーの送信部のモジュールを。
光電管送信用の12V昇圧、電源オンオフ、バッテリー残量表示、USB充電と盛り込みました。
バッテリーは20時間以上持つはず。

[株式会社 湯沢電計 @denkei]

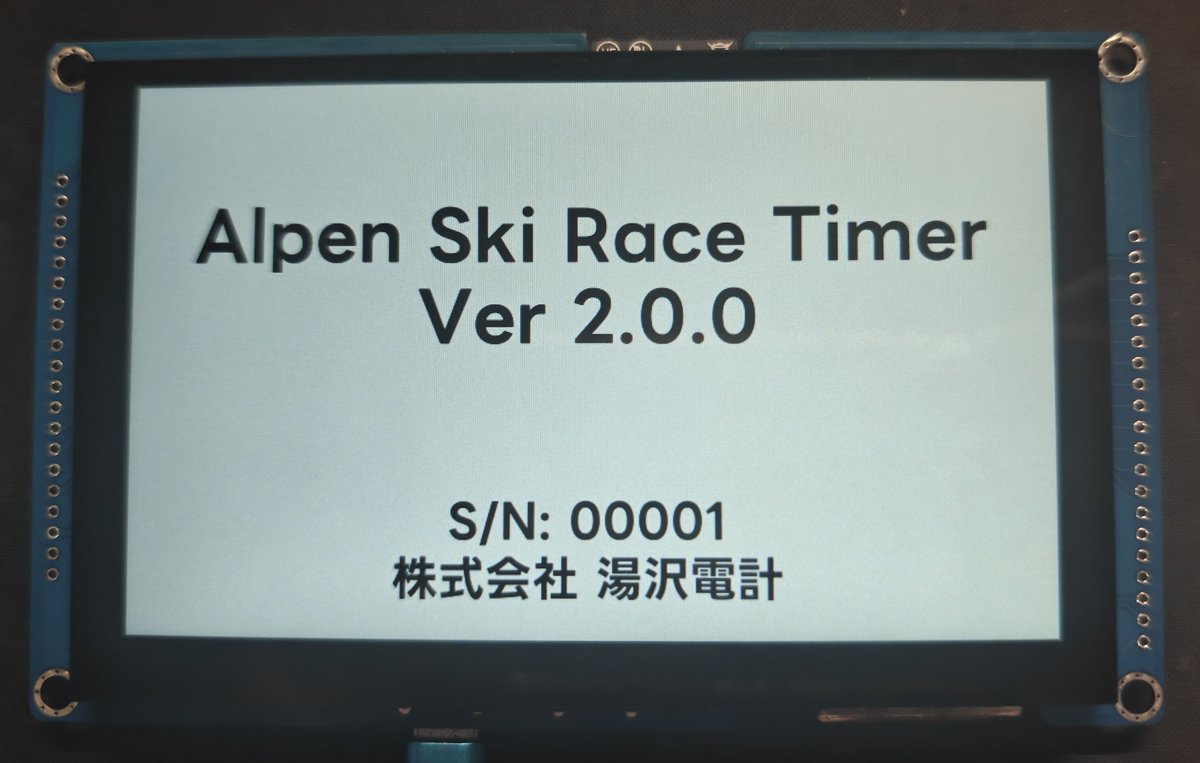

解像度が高いので、TrueTypeFontの表示がキレイ。
NotosanJPより軽いのでLineフォントをテストしてみたけど、かわいい。w
画面が大きくなったので、ほぼ同じ大きさで4行表示可能。
タイム表示は、Ver1.0は7セグフォントにしてたけど、NASA御用達のINTERフォントは想像以上に見やすい。

[株式会社 湯沢電計 @denkei]

Facebookの方では、61x64mmにダウンサイジングしたって載せましたが、その後さらに詰めて、50x63.5mmになりました。これでFixしそうです。。

https://t.co/cvzhCfLQ8u

[株式会社 湯沢電計 @denkei]

ASRT V2.0のフィニッシュセンサーは、偏光反射型から透過型に変更する予定です。
反射型だとセンサー間が最大11mで実用上問題になることは少ないですが、このセンサーだと25mで余裕があります。
受信機ー送信機回路基板ー送信機で並べてますが、センサー小さくて良いです。

[株式会社 湯沢電計 @denkei]

半透過型5.0液晶で、LVGLからLittleFSパーティションのTTFフォントをFreetypeでレンダリングしながらの表示サンプル。
PCだと当たり前にできる事が、組み込み系だと大変です。(ここまでのお膳立てが毎回大変。)
この液晶、屋外の晴天でもちゃんと見えていいです。

[株式会社 湯沢電計 @denkei]

ASRT V1.0は、速度優先でLovyanGFX使ってたけど、ボタンのコールバック処理とか自前だと大変だったので、ASRT V2.0は、LVGLに変更。
開発環境もPlatformIO-Arduinoだったけど、Bluetooth周りの実装に限界ありで、純正のesp-idfに変更。

[株式会社 湯沢電計 @denkei]

1000ニットクラスの液晶だと消費電力大きすぎで、やっぱり半透過型液晶が選択肢となりました。
3.5インチ(320x480)と5.0インチ(480x800)が入手可能。
3.5インチはSPI接続で、ESP32の空きポートいくつかあり。5.0インチはRGB接続で、空きポートなし。
どうする？

[株式会社 湯沢電計 @denkei]

ESP32S3が載っているディスプレイモジュールで、ASRTのタイム表示ユニットとして使えるものをずっと調査中。
普通の液晶では屋外では見えなくなってしまうので、1000ニットクラスの輝度を持つ液晶か、消費電力も少ない半透過型液晶が必要。ただ、この半透過型液晶はほとんど売っていない。

[株式会社 湯沢電計 @denkei]

VanJS
ファイルサイズ最小(1kB)！
コンパイルなしに実行可能！
リアクティブな処理が可能！
CSSライブライの方が大きい(笑)んで、CSSも手書きですね。

[株式会社 湯沢電計 @denkei]

弊社のAlpen Ski Race Timerのタイム表示ユニットに、Wifi接続して、各種データをハンドリングできるようにソフト開発をしています。
マイコンにnode.jsでサービスさせるのには荷が重いので、色々探していたら、素晴らしいものを見つけました。
VanJS https://t.co/bgsvsLIQzi

[株式会社 湯沢電計 @denkei]

@Rw7DVtscPX Q2の焼きそば検知機能って、なんでも無い時に誤検知したので、自分はオフにしてます。
それともオンの状態で検知しませんでしたか？

[株式会社 湯沢電計 @denkei]

QIDI BOXを接続したQ2から外部スプールを使った印刷方法。
二股のフィラメント接続コネクタでとも思ったのですが、フィラメントハブのチューブ抜いてそこから外部スプールを繋いで使うのがトラブルなくていいのかと思いました。ひとまずTPUはこれで印刷します。
#QIDIBOX #TPU

[株式会社 湯沢電計 @denkei]

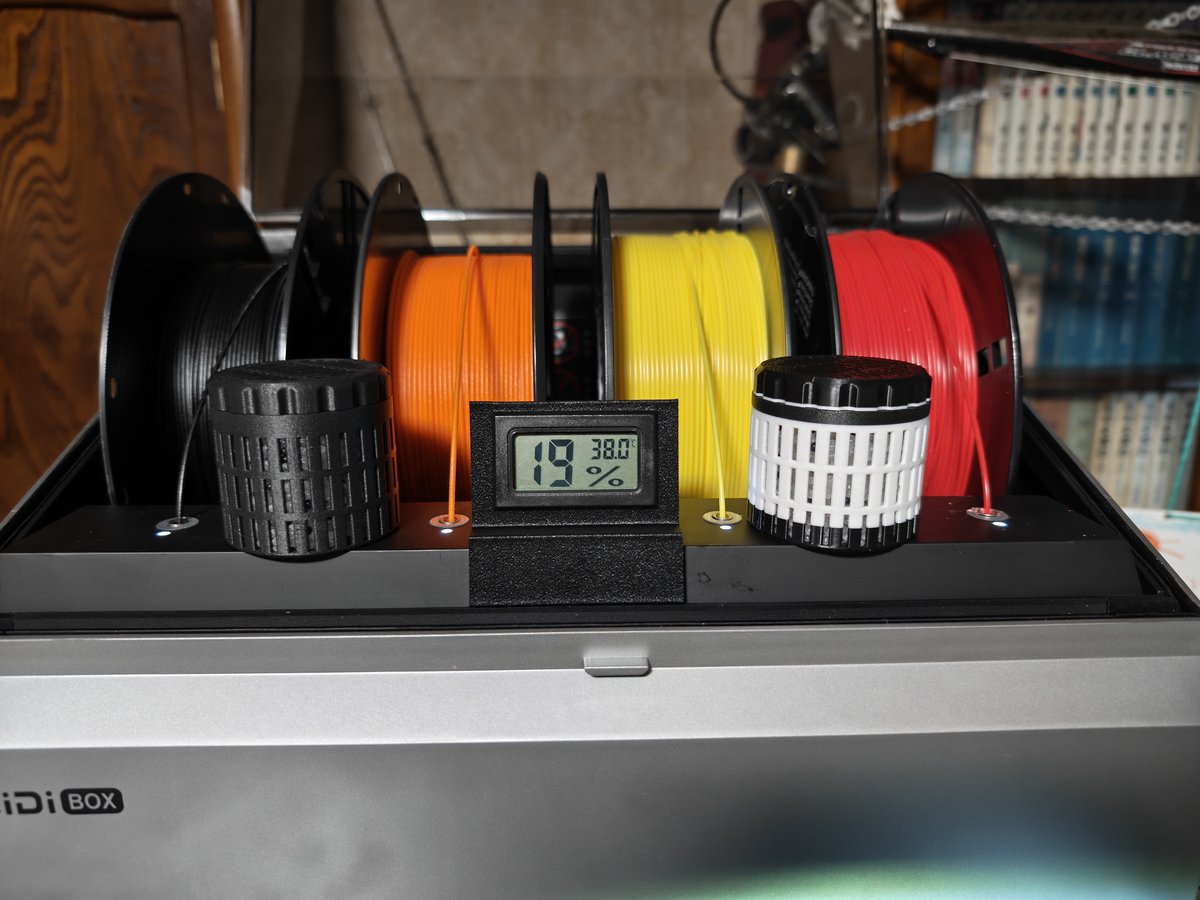

QIDI BOXが電源オフのときにどれくらい乾燥度(湿度)保てるか見たかったので、温湿度計ホルダー作ってみた。
QIDI BOXが出す湿度はこれより結構高めでした。

#QIDIBOX

[株式会社 湯沢電計 @denkei]

@makigai0107 確かにフェルトはどこにつけるんですかね？
知りたいです。
