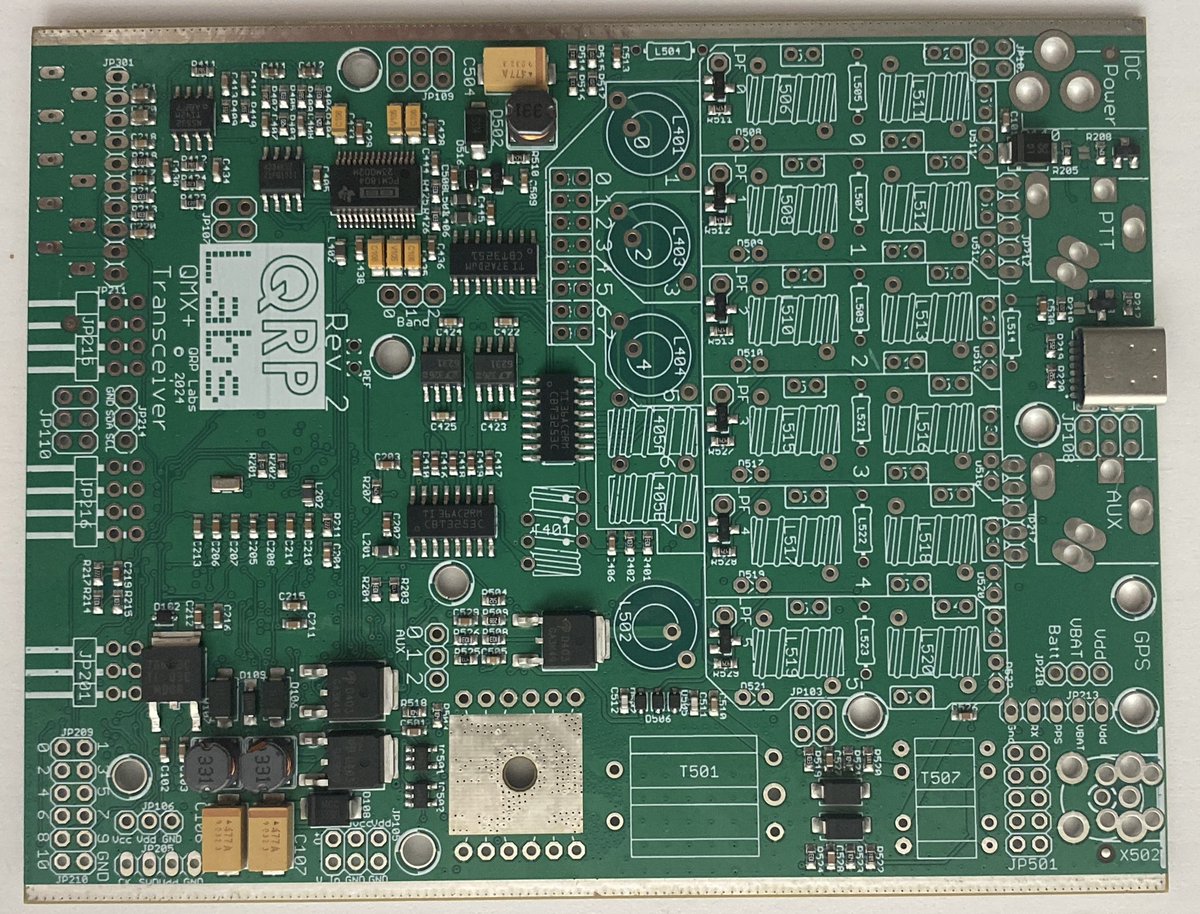

¡Vamos a por otro montaje!
Esta vez el #qmx+ de @qrplabs
Un transceptor de 160-6m multimodo (CW/Digi) SDR con tarjeta de sonido USB 24-bits 48ksps, GPS entre otros..
Compacto y en formato kit.

[EA4AAT @ea4aat]

@g0pnm @qrplabs @SOTAbeams Well done Pete! A fantastic partner for great portable moments, hope you really enjoyz!!
One question…What’s inside the yellow ferrite cores? 🤔

[EA4AAT @ea4aat]

El conjunto queda perfectamente montado en la caja diseñada para que tenga un aspecto de transceptor de sobremesa y con espacio suficiente para futuras ampliaciones

[EA4AAT @ea4aat]

¡Qué mejor que comenzar el año con un poco de cacharreo!
Montaje de un transceptor #sdr de @qrplabs un #qcx+ para la@banda de 40m con AGC y TXCO. Feliz año 2023!!

[EA4AAT @ea4aat]

En esta ocasión un módulo txco y otro agc han sido incluidos para completar el montaje del transceptor qrp. Una genialidad aprovechando el espacio y dotando de pines para soldar los puntos de contacto.

[EA4AAT @ea4aat]

@EA7TB @kicad_pcb @PCBWayOfficial Adaptador rotor… 🤔 muy interesante!! Y muy bien diseñadas!! 👏🏽👏🏽

[EA4AAT @ea4aat]

@ec7zt #qcxmini de @qrplabs roolz!!!! 👏🏽👏🏽

[EA4AAT @ea4aat]

@EA7TB @ea7gib @ure_es Estupenda iniciativa👏🏽👏🏽
Seguro que será de gran ayuda para los iniciados y motivará a los novatos. Incluso para los experimentados puede ser muy interesante! 👏🏽👏🏽

[EA4AAT @ea4aat]

@AlanAtTek Congrats Alan!! 👍🏽👏🏽👏🏽
Now it’s time for calibration and adjustment, good luck!!

[EA4AAT @ea4aat]

¡Montado y funcionando con éxito! #ninoTNC de https://t.co/euSTlWYgdB
Una TNC para radio Packet diseñada por radioaficionados lista para experimentar 👌🏽

[EA4AAT @ea4aat]

¡Llegó! La placa PCB para montar junto con el micro programado, la #NinoTNC de TARPN. Más info en https://t.co/D69Dd3Ne5d

[EA4AAT @ea4aat]

ℹ️ Una buena y sana costumbre que ahorra tiempo y evita dolores de cabeza:

▶️ Comprobar cada componente recibido conforme el listado de materiales (BOM) y circuito (SCH)

👌🏽 Listo para montarlos en la placa.

[EA4AAT @ea4aat]

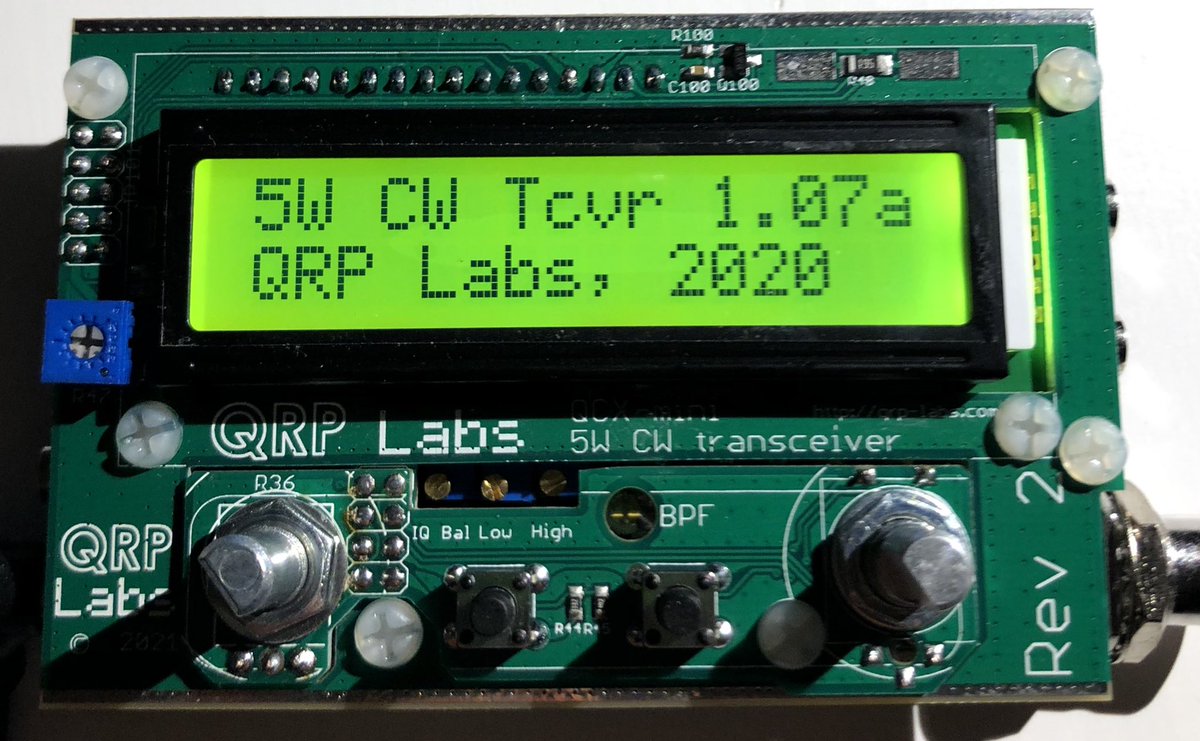

¡Está vivo! 😅 listo para ajustar...

[EA4AAT @ea4aat]

Listo para montar. ¡Dos mejor que uno! #qcxmini @qrplabs #qrp #hamradio

[EA4AAT @ea4aat]

Listo para probar y ajustar!😅

[EA4AAT @ea4aat]

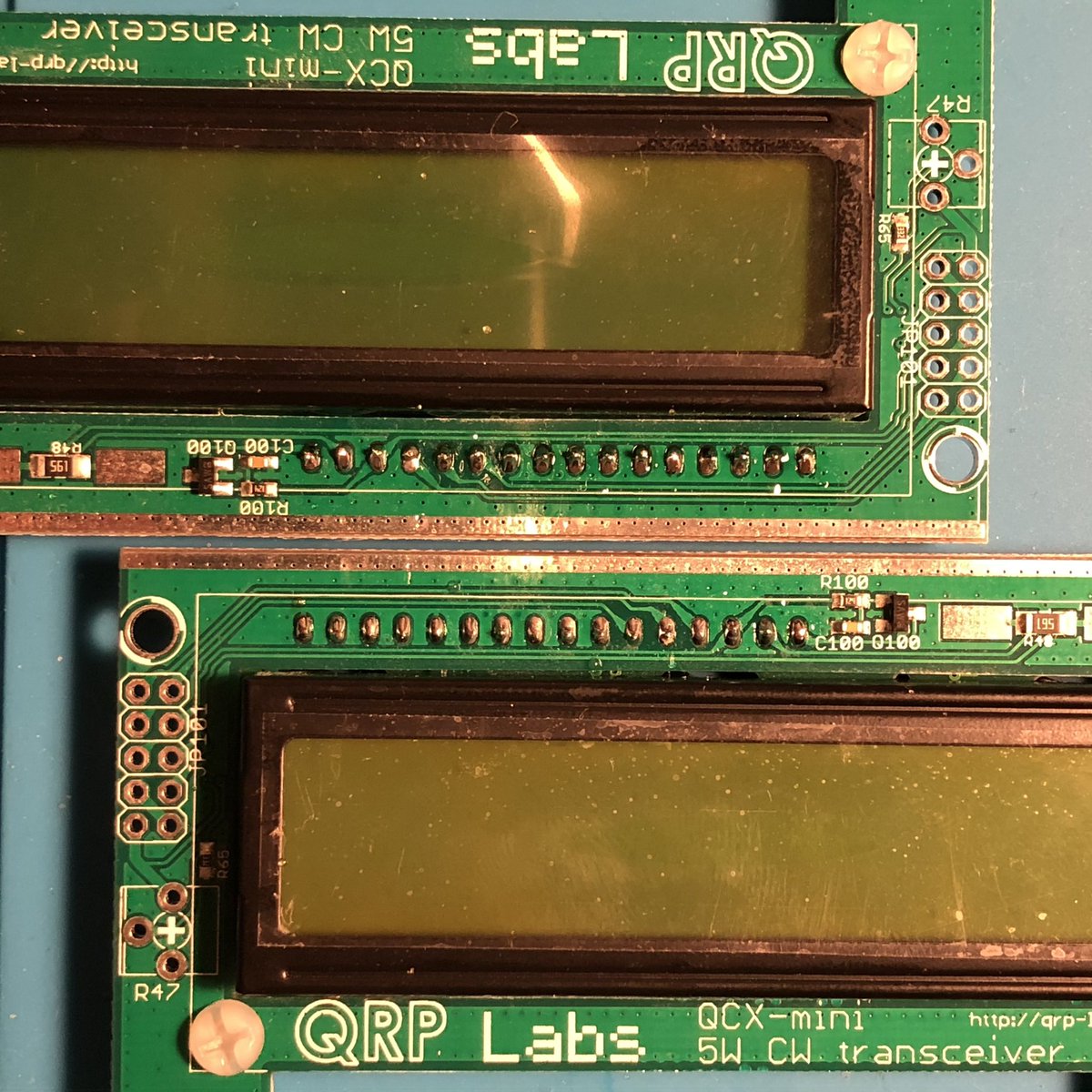

Los displays LCD en su sitio tras la soldadura con pines sobrantes de componentes through-hole. Bastante decente pienso 🤔

[EA4AAT @ea4aat]

Ya queda menos...😅
