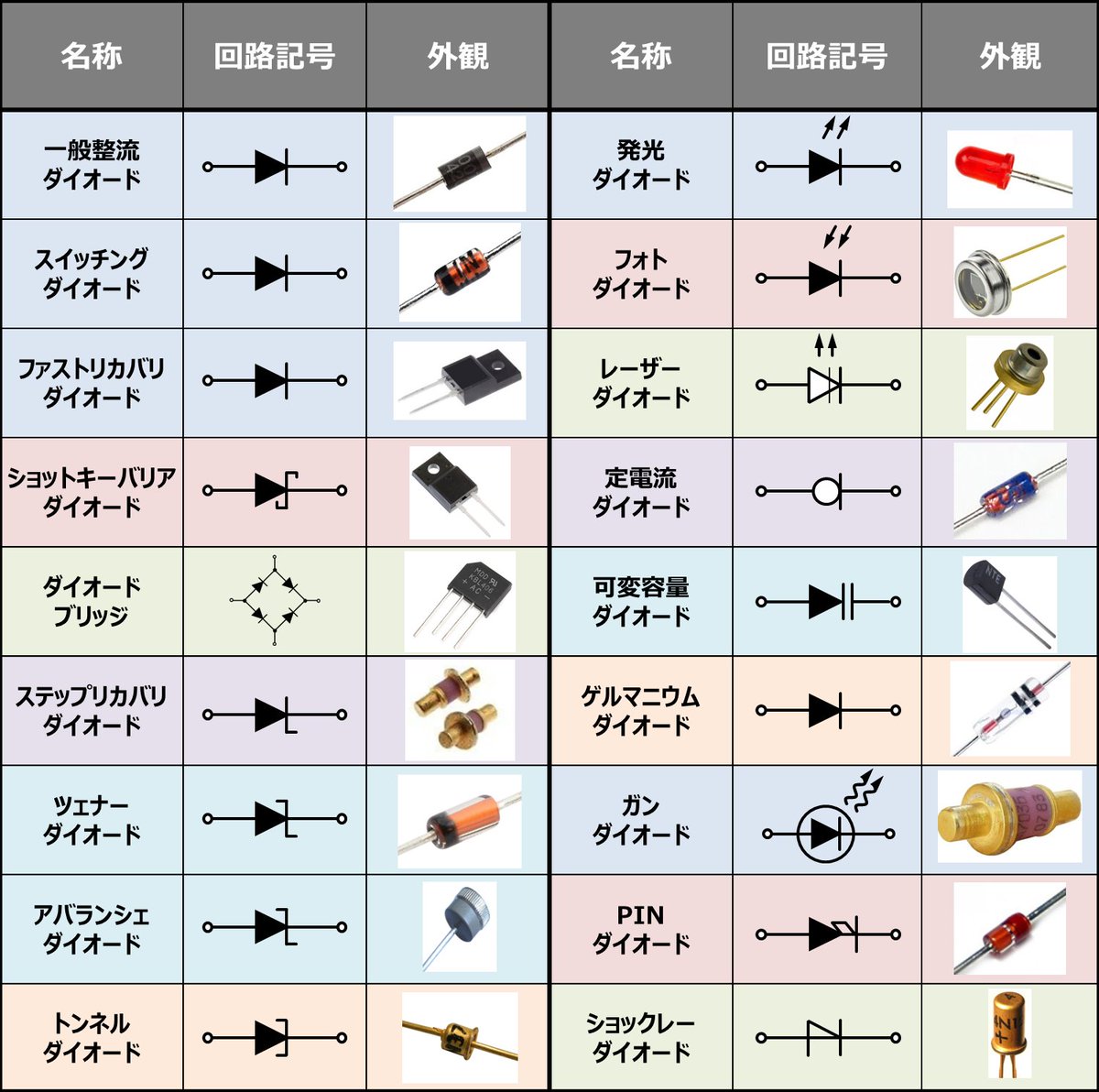

【ダイオードの種類】
ダイオードの勉強をしてました。種類をまとめてみたので参考にしてください☺️

https://t.co/NAO3EDXogN

[でんきマン @Electrical_Like]

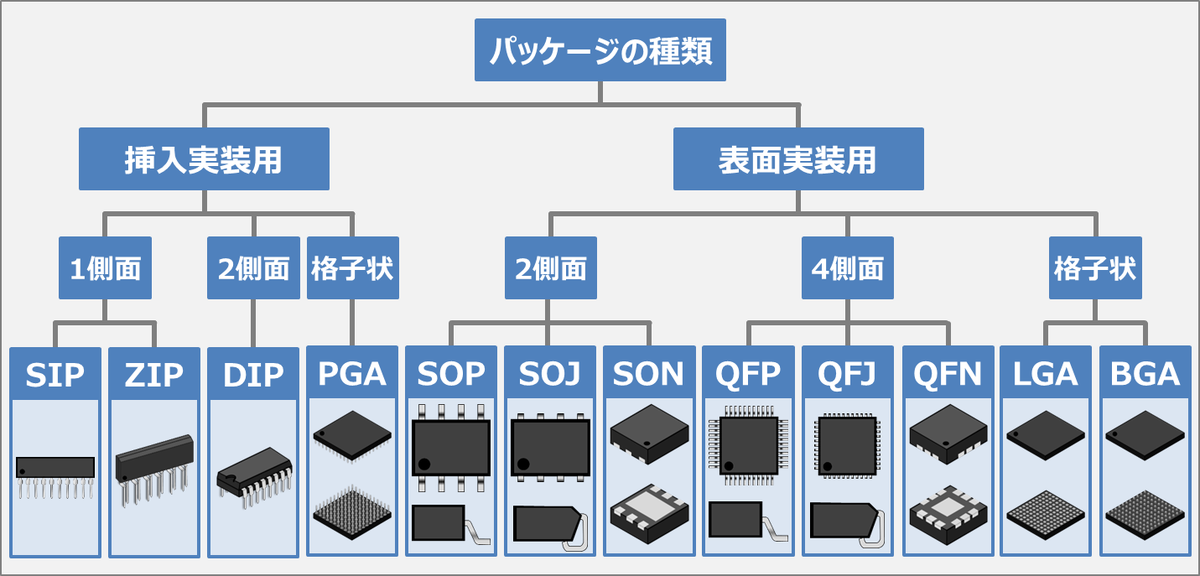

【半導体(IC等)のパッケージの種類】
半導体を見れば、どのパッケージ名か分かる一覧表を作りました💡

参考になれば幸いです😊

https://t.co/5K2D2mifJy

[でんきマン @Electrical_Like]

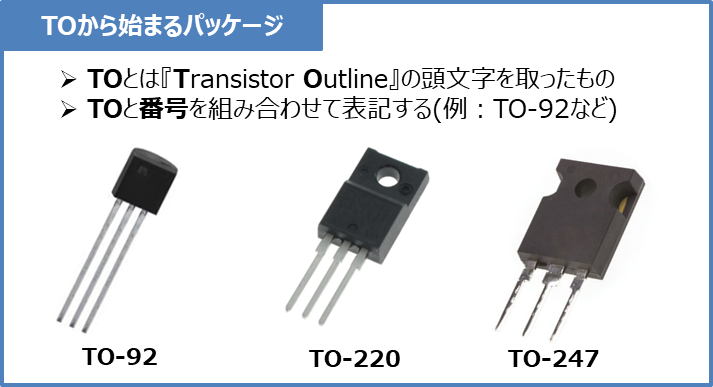

【TO(Transistor Outline)】
・ランジスタに多く用いられているパッケージの名称。
・TOと番号を組み合わせて表記する。
・例えば、『小電力のトランジスタなどに使われるTO-92』、『比較的放熱量の多い部品に使われるTO-220』などがある。

https://t.co/9j8llZa6HP

[でんきマン @Electrical_Like]

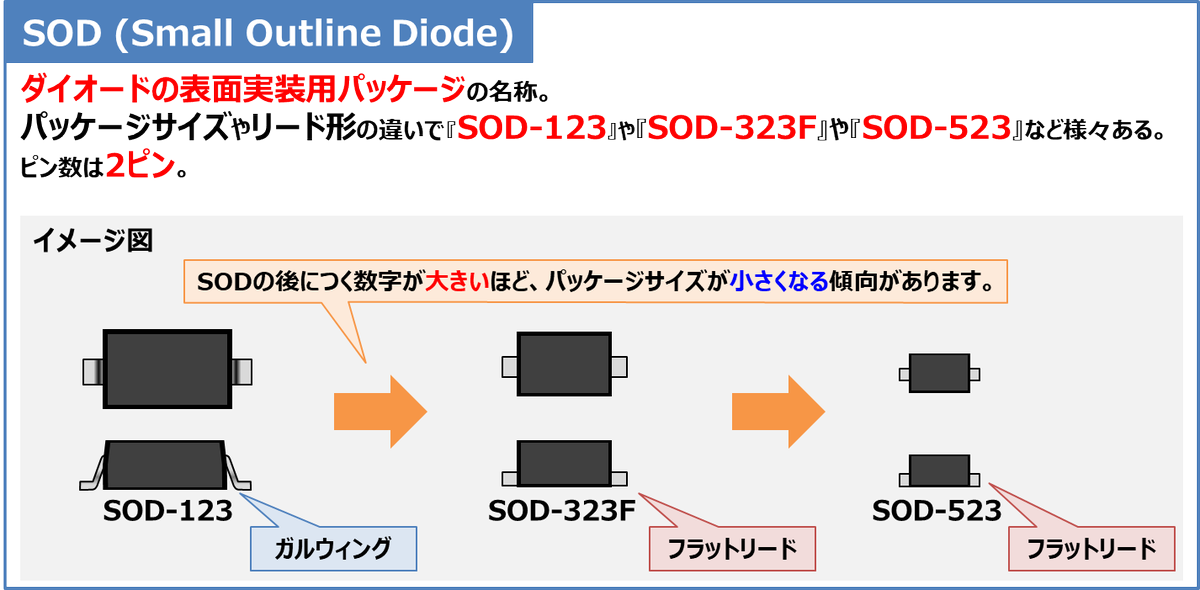

【SOD(Small Outline Diode)】
・ダイオードの表面実装用パッケージの名称。
・SODから始まるパッケージ名はパッケージサイズやリード形の違いによって『SOD-123』や『SOD-323F』や『SOD-523』など様々ある。

https://t.co/LrWjDddGDV

[でんきマン @Electrical_Like]

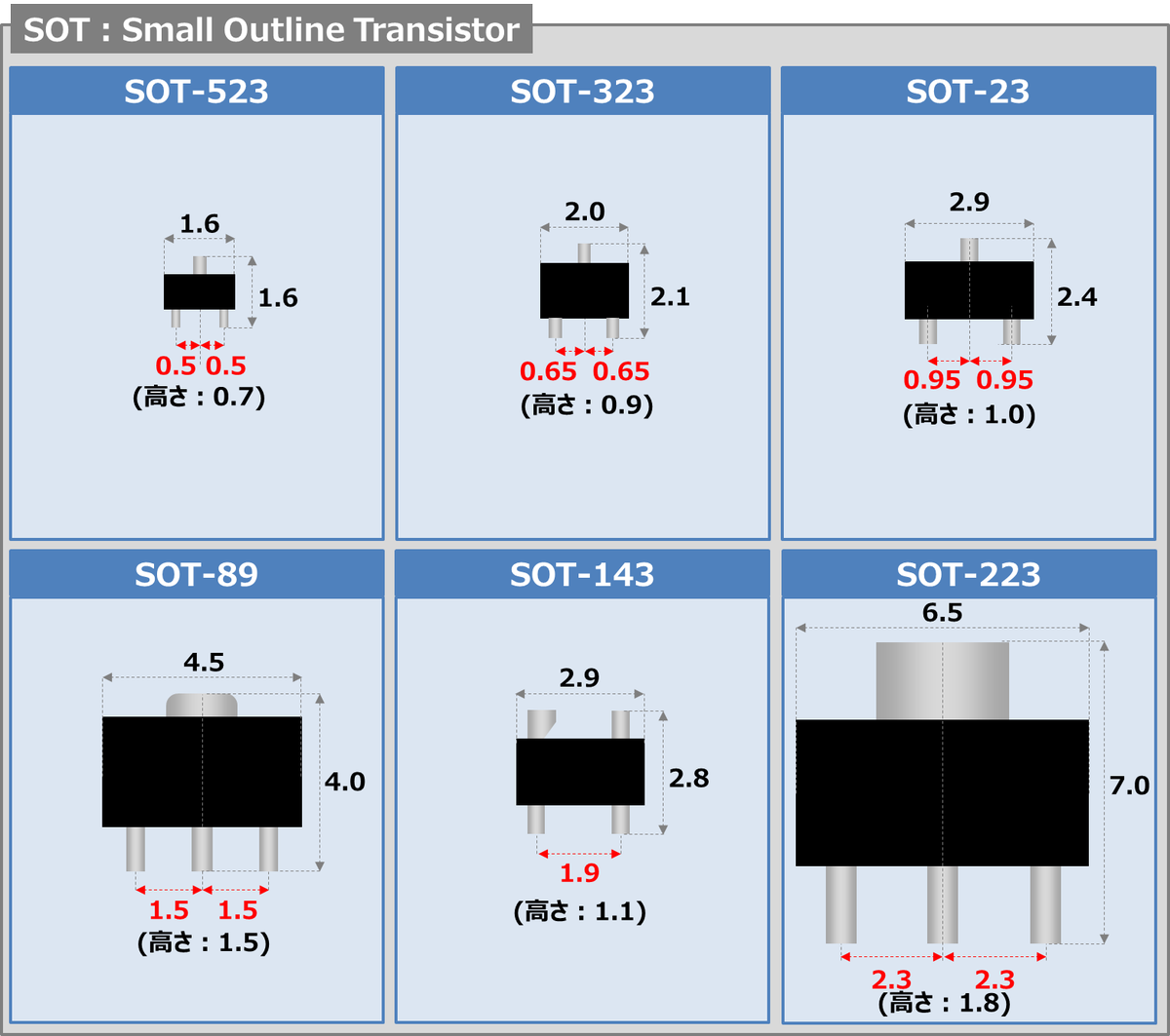

【SOT(Small Outline Transistor)】

■パッケージのピンピッチ
SOT-23：0.95mm
SOT-89：1.5mm
SOT-143：1.95mm
SOT-223：2.3mm

https://t.co/bLl7XrdNyV

[でんきマン @Electrical_Like]

【PGA(Pin Grid Array)】
・半導体やICのパッケージの名称

■特徴
・「ピン」がパッケージの底面に格子状に配列されたパッケージ。
・「表面実装用」のパッケージ

https://t.co/Wd0rwh1HSS

[でんきマン @Electrical_Like]

【LGA(Land Grid Array)】
・半導体やICのパッケージの名称

■特徴
・「ランド」がパッケージの底面に格子状に配列されたパッケージ。
・「表面実装用」のパッケージ

https://t.co/sM0rzo8Yhe

[でんきマン @Electrical_Like]

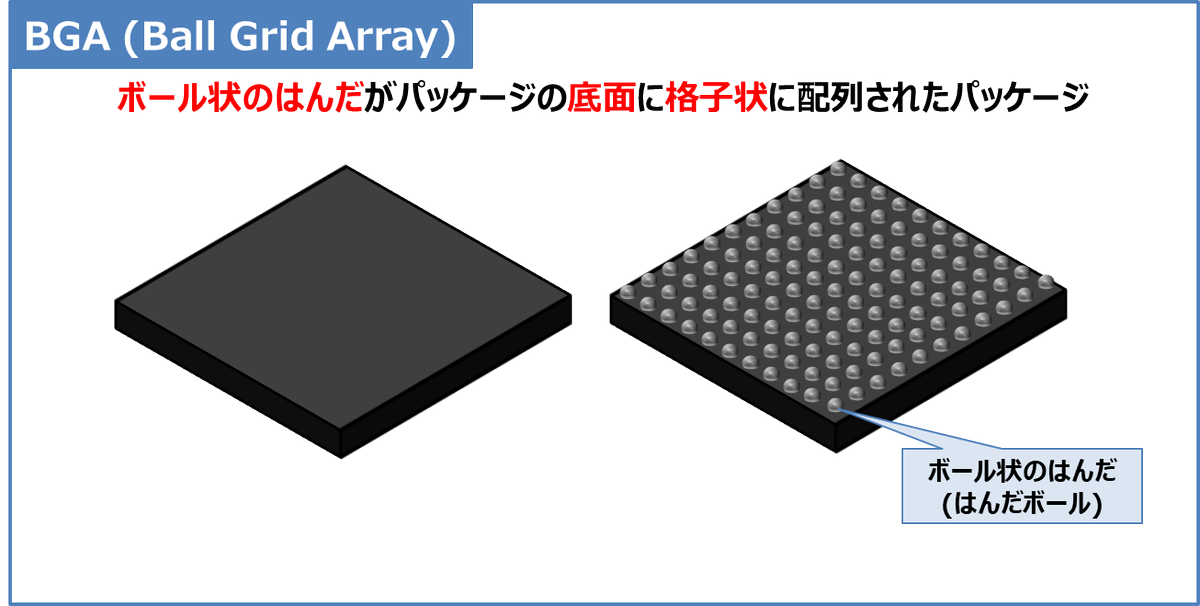

【BGA】
・半導体やICのパッケージの名称

■特徴
・「ボール状のはんだ(はんだボール)」がパッケージの底面に格子状に配列されたパッケージ。
・『表面実装用』のパッケージ

https://t.co/vf5PJCvmVq

[でんきマン @Electrical_Like]

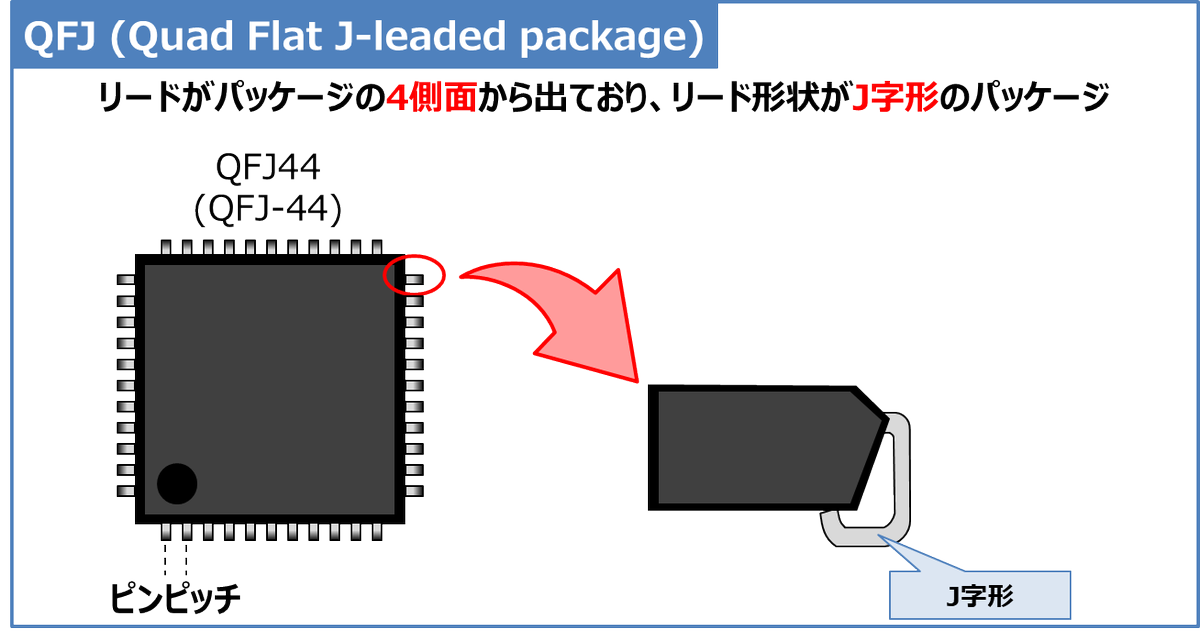

【QFJ】
・半導体やICのパッケージの名称

■特徴
・パッケージが『4側面』からリードが出ている。
・リード形状は『J字形』
・ピンピッチは『1.27mm』
・『表面実装用』のパッケージ

https://t.co/ms20ysr3zP

[でんきマン @Electrical_Like]

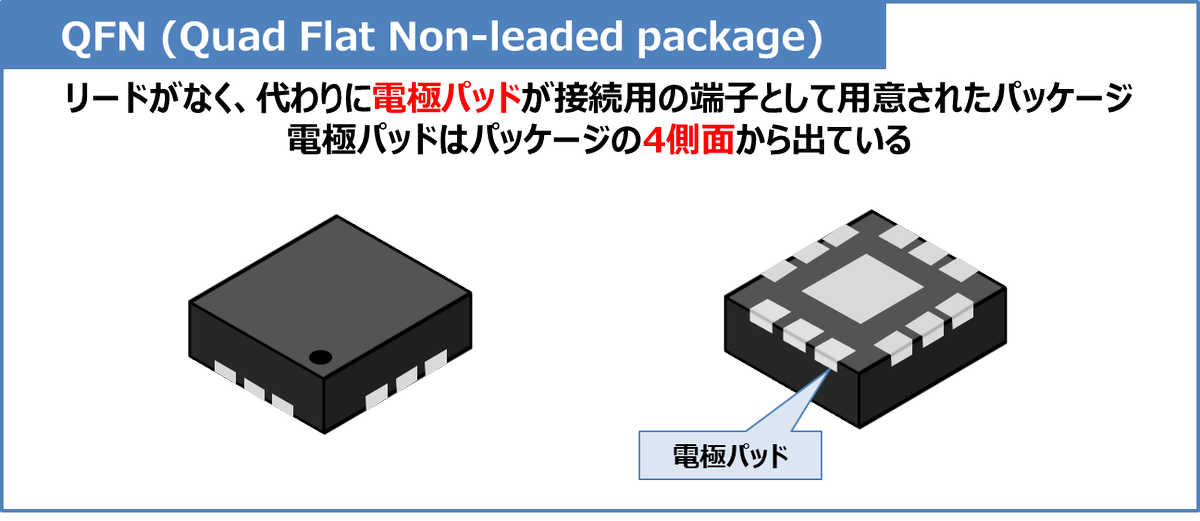

【QFN】
・半導体やICのパッケージの名称

■特徴
・パッケージが『4側面』から電極パッドが出ている。
・リードがない
・『表面実装用』のパッケージ

https://t.co/nk7xhsXgen

[でんきマン @Electrical_Like]

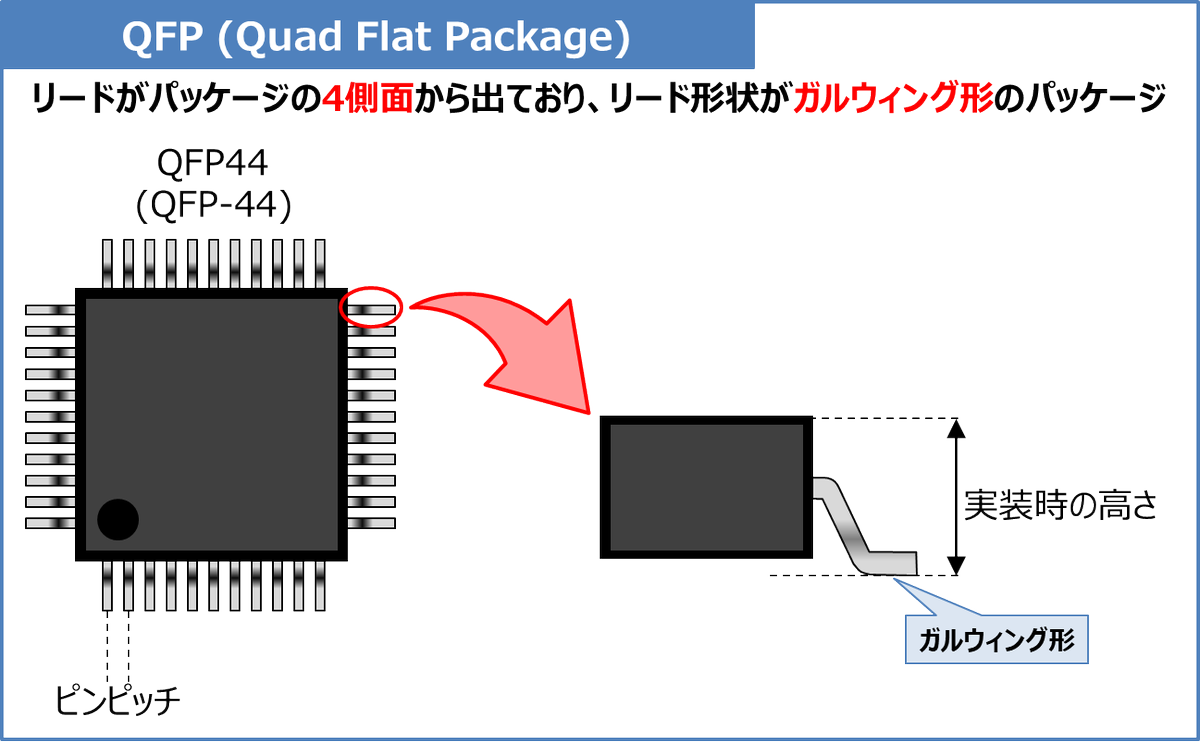

【QFP】
・半導体やICのパッケージの名称

■特徴
・パッケージが『4側面』からリードが出ている。
・リード形状は『ガルウィング』
・『表面実装用』のパッケージ

https://t.co/FXAR72GYw8

[でんきマン @Electrical_Like]

【SOJ】
・半導体やICのパッケージの名称

■特徴
・パッケージが『2側面』からリードが出ている。
・リード形状は『J字形』
・ピンピッチは『1.27mm』
・『表面実装用』のパッケージ

https://t.co/4M88FtCz6q

[でんきマン @Electrical_Like]

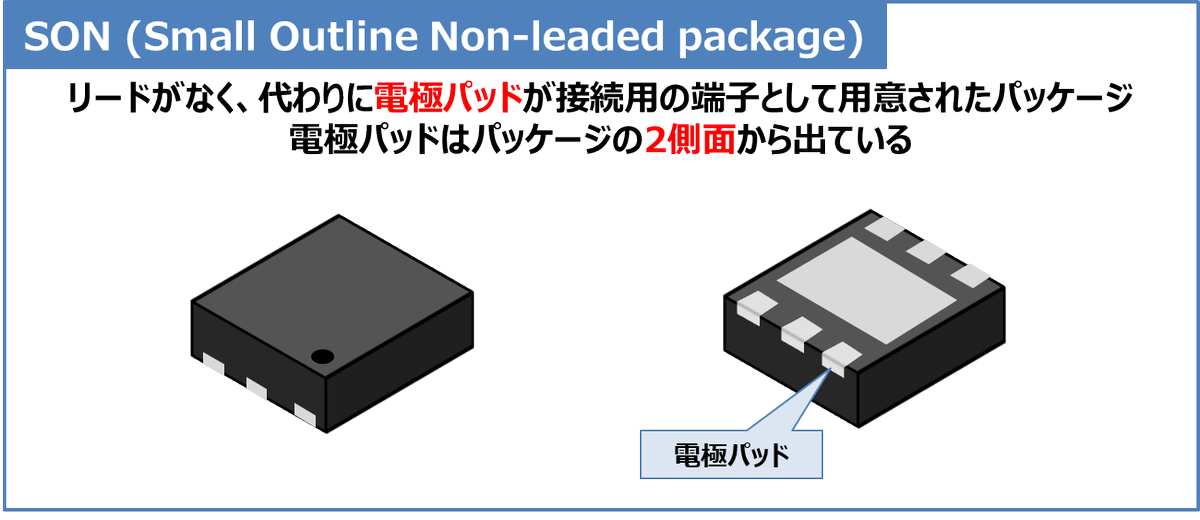

【SON】
・半導体やICのパッケージの名称

■特徴
・パッケージの『2側面』から電極パッドが出ている。
・リードがない
・『表面実装用』のパッケージ

https://t.co/RNDpUo9TGp

[でんきマン @Electrical_Like]

【ZIP】
・半導体やICのパッケージの名称

■特徴
・リードがパッケージの1側面から交互にジグザグ状に出ている
・挿入実装用

https://t.co/xs9fk66xpn

[でんきマン @Electrical_Like]

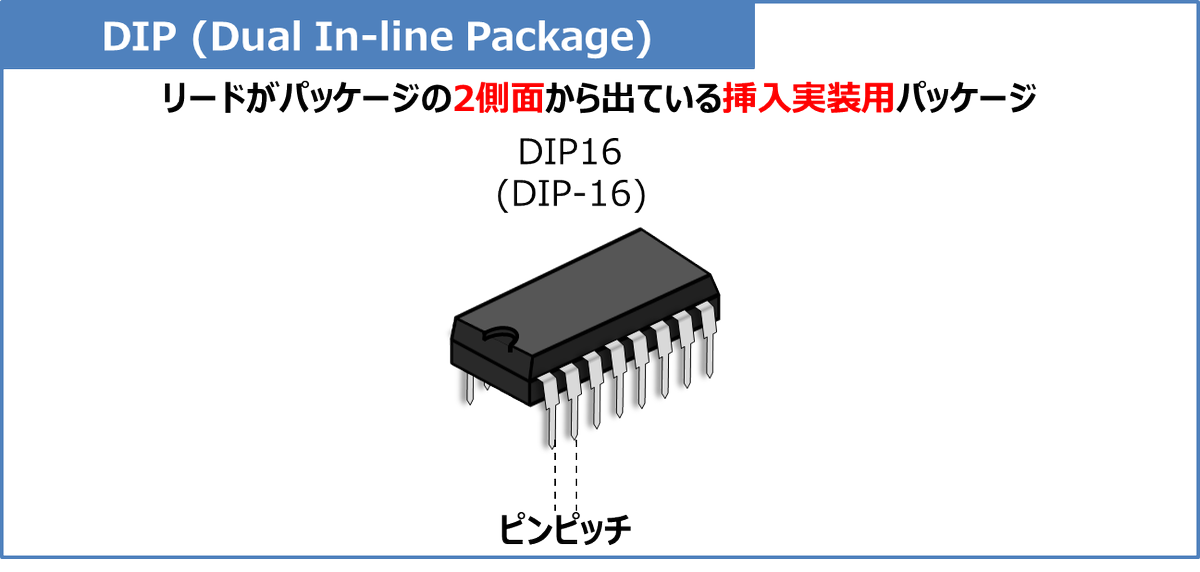

【DIP】
・半導体やICのパッケージの名称

■特徴
・パッケージの長辺の2側面からリードが下方向に伸びている。
・ピンピッチは「2.54mm」が多い。
・挿入実装用

https://t.co/2s8PIIUrMj

[でんきマン @Electrical_Like]

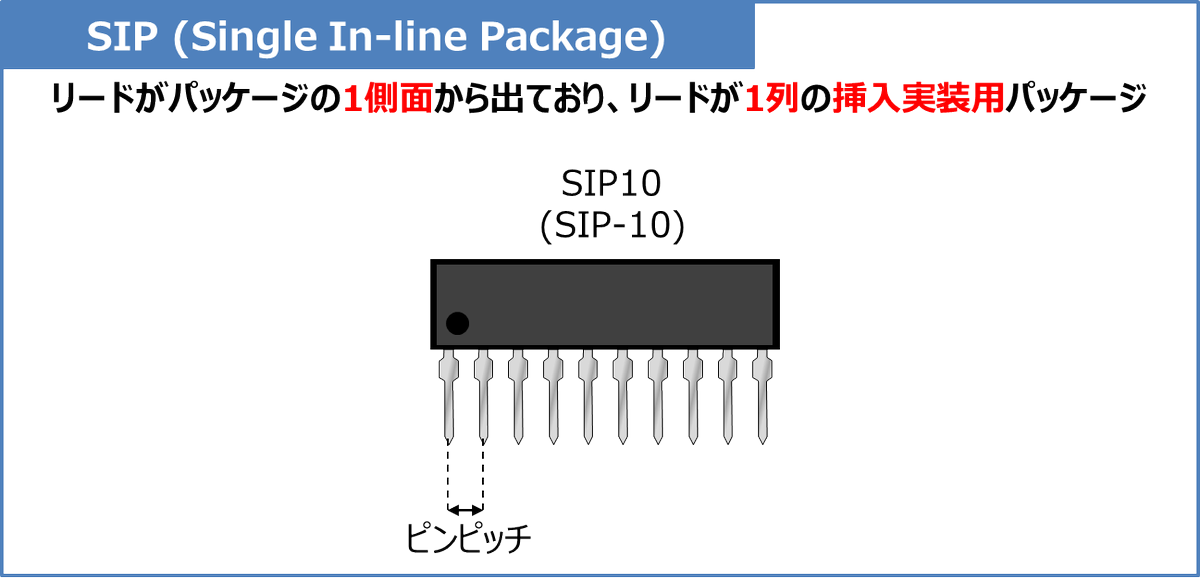

【SIP】
・半導体やICのパッケージの名称

■特徴
・リードがパッケージの1側面から出ている
・リードが1列
・挿入実装用

https://t.co/hVnPVxNxtb

[でんきマン @Electrical_Like]

【ブリッジダイオード】
■4個または6個のダイオー���をブリッジ状に接続させ、ひとつのパッケージにした素子。
■交流を直流に変換するときに使用する。
■ダイオードとダイオードを繋げた形が「橋(ブリッジ)」のように見えることからブリッジダイオードと呼ばれている。

https://t.co/NPDqiROwJ9

[でんきマン @Electrical_Like]

【ツェナーダイオードの温度特性】
ツェナーダイオードに印加する逆電圧VRを徐々に上げていくと、降伏現象が生じ、ある点で急激に電流が流れ始めます。

この急激に電流が流れ始める時の電圧をツェナー電圧VZといいます。その時に流れている電流をツェナー電流IZといいます。

https://t.co/a8XpXBRWwJ

[でんきマン @Electrical_Like]

『VCCって何ですか？』と聞かれたので、
電源の記号に使われている
・VCC
・VEE
・VDD
・VSS
の意味・違いの説明図を作ってみました☺️

https://t.co/c24AlfpO6n

[でんきマン @Electrical_Like]

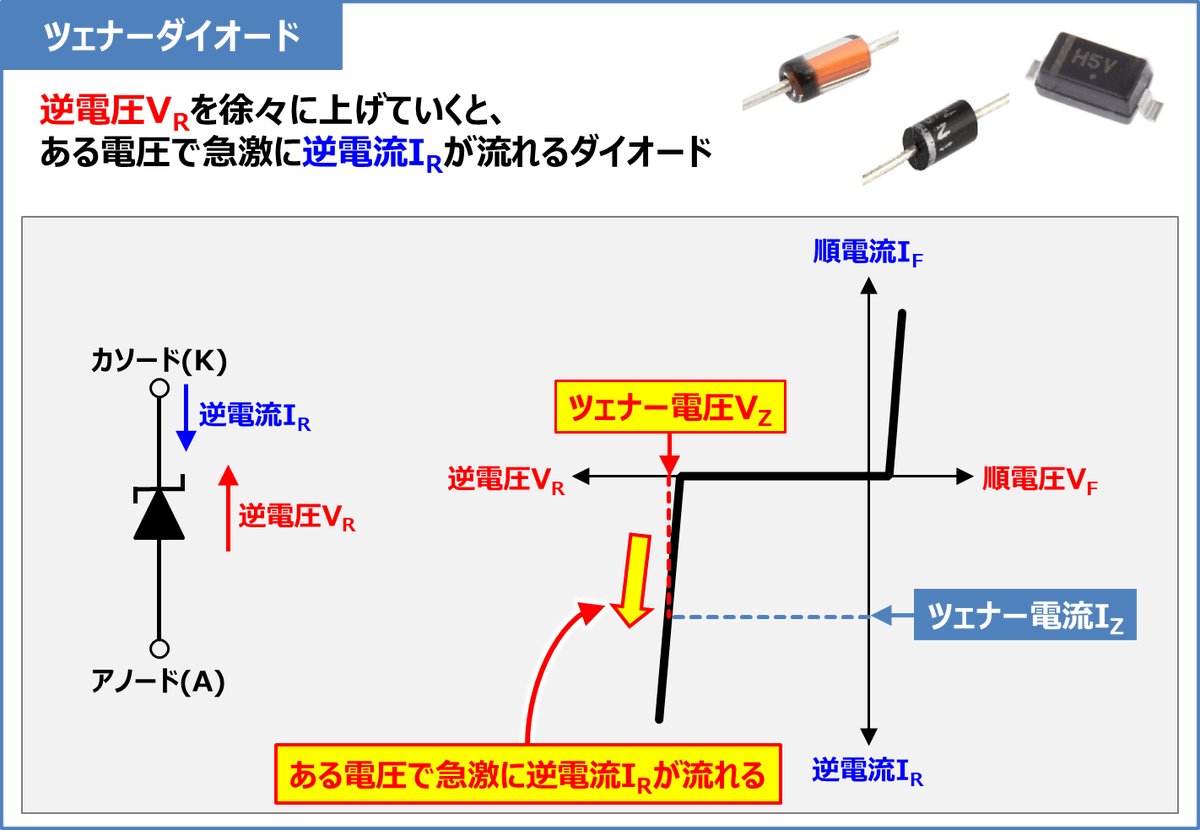

【ツェナーダイオード】
ツェナーダイオードは、逆電圧VRを徐々に上げていくと、ある電圧で急激に逆電流IRが流れるダイオードです。

逆電流IRが急激に流れ始める逆電圧VRをツェナー電圧VZといい、この時に流れている逆電流IRを���ェナー電流IZといいます。

https://t.co/n1sIscPh0E

[でんきマン @Electrical_Like]

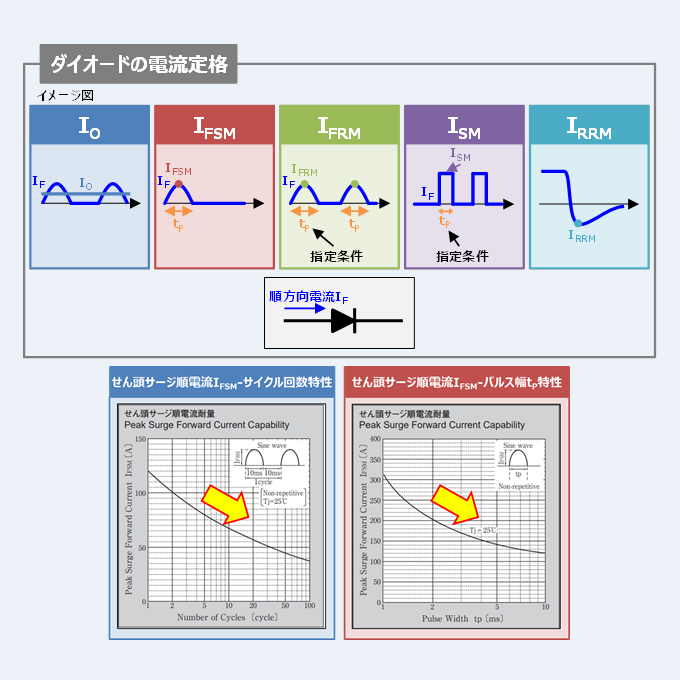

【ダイオードの電流定格】
ツェナーダイオードの電流定格には
・出力電流IO
・せん頭サージ順電流IFSM
・繰り返しせん頭順電流IFRM
・ピークインパルス電流ISM
・ピーク繰り返し逆電流IRRM
など様々な種類があります。

下記のサイトで各電流定格についてまとめています。

https://t.co/HP77j1KRh4
