مؤسسة آرش للمقاولات القصيم

تخصص في كافة المقاولات والإنشاءات الخرسانيه وأعمال التشطيبات

[القادمين على البناء @ghazal_300]

هام جداً
التمديدات في الأعمده :

يتم عمل تمديدات مواسير الكهرباء قبل الصب،اما اثناء التشطيبات فإن تكسير الأعمده خط احمر يمنع التكسير فيها نهائياً

يتبع

[القادمين على البناء @ghazal_300]

مهم جداً
بعد ربط الحديد بعضه في بعض
بسلك التشريك ( سلك التربيط )
ينبغي قص سلك التربيط الزائد

لأن هذا السلك الزائد يوصل الصدأ للحديد
مما يؤثر سلباً على الخرسانة

[القادمين على البناء @ghazal_300]

لعمل غطاء خرساني للقواعد
نضع بسكوت(قطعه خرسانيه)للقاعده أسفل الحديد السفلي للقاعده،وأيضاً على الأطراف على كافة الجوانب للقاعده

كما أنه من الضروري أن نضع البسكوت أسفل حديد الفرش لا الغطاء،لأنه لو وضع تحت حديد الغطاء فإنه يتسبب بفك السلك الذي يربط الحديد عند ضغط صب الخرسانه عليه

[مهندس علي الهداشي @Eng_600]

كابولي بطول 67 متر ..

أطول و أوسع cantilever (كابولي) في العالم يوجد في أعلى برج مارينا ساندز بسنغافوره حيث يتدلى هذا الكابولي من البرج الشمالي بطول 67 متر

.

[مهندس علي الهداشي @Eng_600]

يوجد الملف بصيغة Word

نموذج كميات للتأمينات متبوعاً بالأسعار ويحتوي على :
١-كميات الأعمال الإنشائية
٢-تمتير الأعمال الإنشائية
٣-كميات العناصر الوقائيه
٤-كميات الأعمال الغير إنشائية (المعماريه)
٥-المعدات والتركيبات والتجهيزات
٦- الأعمال الخارجية
٧-إجمالي تكاليف ماسبق

.

[مهندس علي الهداشي @Eng_600]

من مراجعة مخطط الأسقف

- يتم عمل كمرات مدفونه لحمل الجدران

- عمل كمرات رابطه بين العمودين وتحويل اتجاه الأعصاب لتخفيف الاحمال عن الكمرات التي بها اعمده مزروعه

- تمييز الكمرات المدفونه من حيث الحامل والمحمول بزيادة ابعادها

وغيرها من الملاحظات الهامه

[مهندس علي الهداشي @Eng_600]

هام جدا

في الملف عملت مثال اشرح فيه طريقة حساب كميات الحديد للسقف الهوردي بدقه
بطريقه سهله وبسيطه جدا

الملف pdf ، مكون من 15 صفحه

للحصول على الملف واتساب👇

.

[مهندس علي الهداشي @Eng_600]

برج بيزا المائل بإيطاليا

كان من الحلول النهائيه لتصحيح الميلان للبرج
هو إزالة 38 متر مكعب من التربة
من تحت الطرف المرتفع من قاعدة البرج
كانت فكره ذكيه أدت الى تراجع ميلانه 10%
وهو الميل الذي كان عليه البرج قبل قرنين
قد تبدو نسبه ضيئله لكنها منعت البرج من السقوط

يتبع..

[مهندس علي الهداشي @Eng_600]

مراجعة
- یجب إعادة النظر في توزیع المحاور جیدا بالشكل الذي یسهل تنفیذه
- مخطط المیدات نلاحظ وجود میدات لیس لها أي دواعي إنشائیه إطلاقا
- وجود العديد من رقاب الشمعه دون أي داعي لها والأغرب عدم وجود قواعد لها
-وجودعديد من الاعمده المزروعه دون داعي لها خصوصا أن البلاطه فلات سلاب
👇

[مهندس علي الهداشي @Eng_600]

عند حساب كميات الحديد للسقف الفلات
أو تصميمه أو مراجعته

هناك عدة عناصر سوف تمر عليها وهي:
١-الكمرات الساقطه
٢-الكمرات المدفونه إن وجدت
٣-التسليح الرئيسي العلوي والسفلي فرش وغطاء
٤-التسليح الإضافي العلوي والسفلي فرش وغطاء
٥-الكراسي
٦-(الدروب بانل)
٧-أخرى (مثل الشوك والفواتير)

[مهندس علي الهداشي @Eng_600]

عند حساب كميات حديد الأعمده الرأسيه

عملياً يجب اخذ بالاعتبار لطول السيخ الرأسي على 6 متر ، لأن طول السيخ في السوق 12 متر

والطريقة في حساب كميات حديد الاعمده التي بالصور هي طريقه اكاديميه وليست تنفيذيه ..

.

[مهندس علي الهداشي @Eng_600]

لطلاب الهندسه والمهندسين والمقاولين والمهتمين بالبناء

يوجد اكثر من 100 تقرير مراجعه لمخططات إنشائيه قمت مراجعتها خلال الفتره الماضيه وحتى يومنا هذا

هذه الملفات ستجد الأخطاء للمخططات الانشائيه ، كما كان يهمني الأمان والاقتصاديه للمنشأ

اللي يريد الملفات التواصل واتساب

.👇🏻

[مهندس علي الهداشي @Eng_600]

من مراجعة المخطط انشائي للأسقف ليومنا هذا :

یتم إعادة الدراسه لتوزیع الكمرات وعمل بلاطات ھبوط لدورات المیاه وإعادة تسهیل توزیع الكمرات بغرض تخفيف الاحمال

.

[مهندس علي الهداشي @Eng_600]

مثال لحساب كميات الخرسانه لسقف هوردي بدقه

المعطيات :
- مساحة السقف ٢٠٨ متر مربع
- سمك السقف ٣٠ سم
- عدد البلوك الهوردي ٨٨٠ بلوكه
- مقاسات البلوك الهوردي ٢٠*٢٠*٤٠

.

[مهندس علي الهداشي @Eng_600]

ماهو نوع السقف الأفضل ..

عزيزي المالك
هناك اشتراطات لتحديد نوعية بلاطة السقف في مخططك هوردي ، فلات سلاب

ودائماً انصح في حال توافر الشروط لعمل بلاطة السقف نوع هوردي فإنه في هذه الحاله افضل من عملها فلات سلاب

[مهندس علي الهداشي @Eng_600]

من تجربتي الطويله في حساب الكميات للمخططات

اذا كان عرض العصب 15 كماهو الحال في اغلب المخططات ، فعليك بضرب المساحه الصافيه لمساحة البلوك * 9.26

وهذه العمليه تفيد في حساب كمية البلوك للسقف لأشكال البلاطات الهوردي وخصوصاً الغير منتظمه كالشكل المثلثي للبلاطه الهوردي الذي بالصوره👇🏻

[مهندس علي الهداشي @Eng_600]

مثال لحساب كميات الخرسانه لسقف هوردي بدقه

المعطيات :
- مساحة السقف ٢٠٨ متر مربع
- سمك السقف ٣٠ سم
- عدد البلوك الهوردي ٨٨٠ بلوكه
- مقاسات البلوك الهوردي ٢٠*٢٠*٤٠

👇🏻

[مهندس علي الهداشي @Eng_600]

نماذج من التشييك على الإختراقpunching shearفي البلاطه الفلات سلاب

في الصوره الاولى هناك عمود زادت القيمه عن ١ (حد غير مسموح به،اي من الممكن حدوث اختراق للبلاطه)

الحل هنا،لأن القيمه زادت عن ١ بمقدارقليل جدا لايتم عمل جزءساقط أسفل العمود المعروف بـdrop panelولكن يزداد طول العمود

[مهندس علي الهداشي @Eng_600]

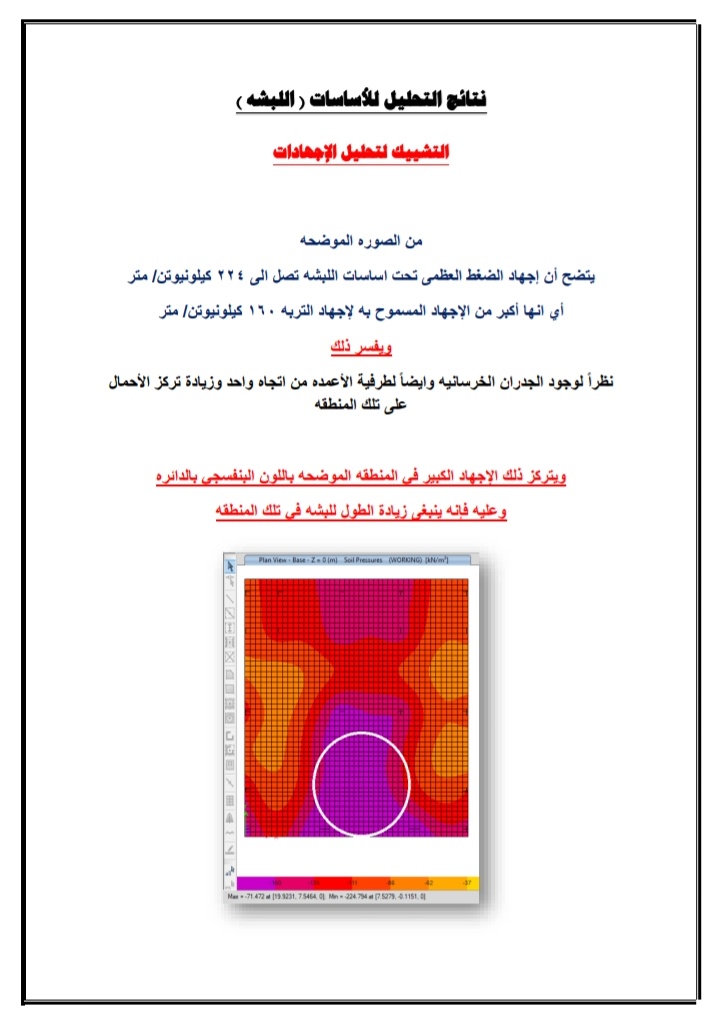

من مراجعة التصميم الانشائي للبشه:

-الشييك لتحليل الاجهادات للبشه

يتضح أن إجهاد الضغط العظمى تحت اساسات اللبشه تصل الى 224 كيلونيوتن/متر أي انها أكبر من الإجهاد المسموح به لإجهاد التربه 160كيلونيوتن/متر

-التشييك على الإختراق للبشه punching shear

اليكم التقرير مع الحلول
يتبع
.

[مؤسسة آرش للمقاولات القصيم @eng_441]

عزيزي المالك

هذه مراحل تنفيذ مشروع فيلا
من البدايه الى النهايه

من إعداد المخططات وإصدار الرخص والتعاقد مع المقاول مرورا بمرحلة تنفيذ العظم والتشطيبات

. يتبع
