Y aquí podéis ver una aplicación del efecto joule.
https://t.co/WmTu6rQSzh

[gogopetics @gogopetics]

Se conoce como efecto Joule al fenómeno por el cual cuando por un conductor circula una corriente eléctrica este aumenta de temperatura. Parte de la energía eléctrica se pasa al conductor calentándolo. Este efecto se debe a que el conductor no es perfecto y hay algo de rozamiento

[gogopetics @gogopetics]

Aplicando la ley de Ohm averigua el valor de I.
V=9V
R=4,5 Ohm

[gogopetics @gogopetics]

Ejercicio 10.
Dibuja los símbolos eléctricos de los siguientes elementos

[gogopetics @gogopetics]

Ejercicio 9.
Realiza el esquema del segundo dibujo, tomando como ejemplo el primero.

[gogopetics @gogopetics]

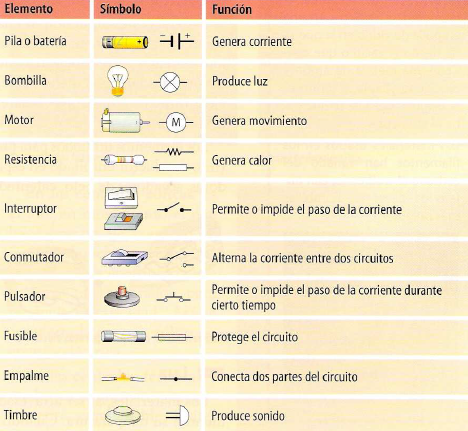

Simbología eléctrica.
Toma nota de los siguientes símbolos.

[gogopetics @gogopetics]

Ejercicio 8.
Aplica la ley de Ohm para averiguar el valor de R
V=1,5V
I=0,5A

[gogopetics @gogopetics]

Ejercicio 7.
Aplica la ley de Ohm para averiguar
Resistencia = ________________________

[gogopetics @gogopetics]

Ejercicio 6.
Aplica la ley de Ohm para averiguar
Voltaje = ________________________

[gogopetics @gogopetics]

Estas tres magnitudes se relacionan con la ley de Ohm.
Intensidad=Voltaje / Resistencia

[gogopetics @gogopetics]

Resistencia.
Es la oposición que presenta un conductor al paso de la corriente. Se mide en Ohmios.

[gogopetics @gogopetics]

Intensidad.
Es la cantidad de electrones que atraviesan la sección del conductor por unidad de tiempo. Se expresa en Amperios (A).

[gogopetics @gogopetics]

TENSIÓN O VOLTAJE: Es producido por el generador y se define como la energía que éste proporciona a cada unidad de carga que pone en movimiento, es decir, a cada electrón. Se mide en VOLTIOS (V)

[gogopetics @gogopetics]

Vamos a hablar de la ley de Ohm.

[gogopetics @gogopetics]

Ejercicio 5
La plata es muy buen conductor de la corriente eléctrica. ¿Por qué crees
que no se utiliza en los cables de los circuitos eléctricos?

[gogopetics @gogopetics]

Ejercicio 4
Los cables que llevan la electricidad a las viviendas están fabricados de
COBRE y recubiertos de PLÁSTICO. ¿Por qué crees que se fabrican con
estos materiales?

[gogopetics @gogopetics]

Ejercicio 3.
Di si los siguientes objetos son conductores o aislantes de la corriente
eléctrica:
- MESA DE MADERA
- PLATO CERÁMICO
- CLAVO
- TORNILLO
- REGLA DE PLÁSTICO
- CADENA DE HIERRO
- BASTÓN DE MADERA.

[gogopetics @gogopetics]

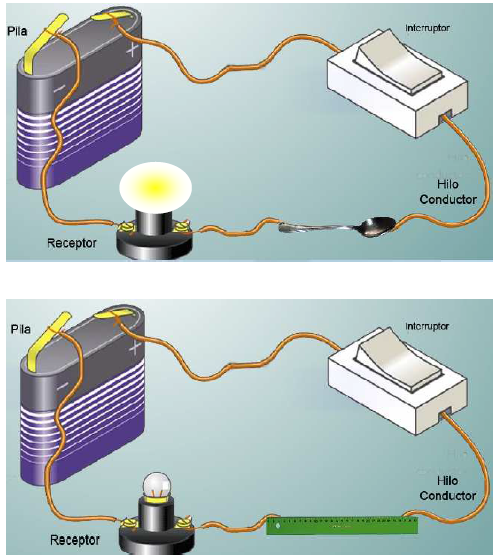

EJERCICIO.
En el dibujo anterior, ¿Con qué material se enciende la bombilla, con la
cuchara metálica o con la regla de plástico?

[gogopetics @gogopetics]

La corriente eléctrica.

[gogopetics @gogopetics]

- Las partículas de los átomos responsables de la electricidad son

[gogopetics @gogopetics]

- Las partículas sin carga de los átomos se llaman _____________.
