令和7年度下期試験で電験３種に合格した人は、
そろそろ免状が手元に届く頃だと思います。
ここから転職活動に活かしたい方、実務経験をどう積むか考えている方も多いと思います。

ただ、私の経験上、40代では実務未経験から電験３種を使って転職するのは、かなり厳しかったです。
40代以降は、資格そのものよりも即戦力として見られることが多いです。

実務未経験の三種���ちが、実務経験を積める職場は思ったほど多くありませんでした。
私は2024年6月に免状交付されてから転職活動をしましたが、保安法人は2社不採用。

電気主任技術者の専任案件でビルメンは内定をもらえましたが、
年収は200万円ダウンの提示でした。
一級電気工事施工管理技士と第一種電気工事士を持っていても、です。
結果、私は個人事業主になる道を選びました。
電験３種は取って終わりではなく、取ってからどう動くかが大事です。
#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

油入変圧器は、鉄心と巻線を絶縁油に浸してあります。油が、絶縁する役と熱を運び出す役を兼ねています。

油入変圧器の絶縁油は鉱油が圧倒的多数ですが、油入には、燃えにくい油もあります。

ひとつはシリコーン油です。変圧器用のもので、引火点が高く難燃性、とされています。

もうひとつが植物の油です。
ナタネ油を原料にした絶縁油があって、食用グレードのナタネ油から作られています。

台��にある油と同じ原料が、変圧器の中で絶縁をしている。意��ですね。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

コメントありがとうございます。片切スイッチですねー、私もそう思います(^^)

[Goki｜電験三種の進め方 @goki_denken3]

家のコンセントは、左右で穴の長さが違います。
正面から見て、左が9mm、右が7mmです。
言われてみると、そろっていません。
大きさの違いは、そのまま��割の違いです。

右の穴は、大地との間が100Vです。
左の穴は、大地との間が0Vに近い接地側です。

長いほうの極には、表示も決まっています。
「W」または「N」です。

WHITEとニュートラルの頭文字で、コンセントの裏に表示されています。電線の白側が接地側なので、白い線をこちらにつなぎます。
ただし、これは接地側であって、機器のアース端子ではありません。

緑の線をつなぐ接地端子（接地極）は、接地側とは別の配線です。

左が大地とほぼ同じ電位なのは、電柱で接地されているからです。接地側は、B種接地を施された側の電路です。
プラグの左右の金属板は同じ形で、どちら向きに差しても電気は流れます。
それでもコンセント側で左右を分けているのは、その異なった役割を見分けるためです。

家にあるもので確かめられる話は、頭に残りやすいと思っています。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

電力アプリのiPhone版が、やっと公開されました。

Androidで出したときに準備中と書いてから、半月以上かかりました。

電験三種（電力）の文章問題を、選択肢の順番を毎回変えて出すアプリです。

何周も解いていると、問題を見ただけで答えの番号が分かってしまう。それを防ぐために作りました。

文章問題に特化しているので、隙間時間の5分あれば進められます。自分が受験したときに欲しかった内容を、そのまま形にしました。

一生懸命作ったので、感想を聞かせていただけると嬉しいです。
https://t.co/U3WfCcGKyN

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

家のコンセントは100Vです。単相3線式なら、電線は3本です。真ん中が中性線です。

中性線と上か下で100V、上と下なら200Vです。この中性線が切れると、100Vのはずのコンセントに150Vが出ることがあります。

電源は何も変わっていないのに、なぜ上がるのか。
変わったのは電源ではありません。残った機器どうしのつながり方です。

中性線がないと、左右の100V機器は直列です。200Vが抵抗の比で分けられます。

たとえば150Ωと50Ω。合わせて200Ωなので電流は1A。150Ωに150V、50Ωに50V。

抵抗が大きいのは、消費電力が小さい機器です。
高い電圧がかかった側の機器が壊れます。

計算式より、切れたときの形を1回描くほうが残ると思います。
#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

@halu0403tm はるさん　こんちには

はい、セットで見るのがいいですね。

こちらこそ、よろしくお願いします(^^)

[Goki｜電験三種の進め方 @goki_denken3]

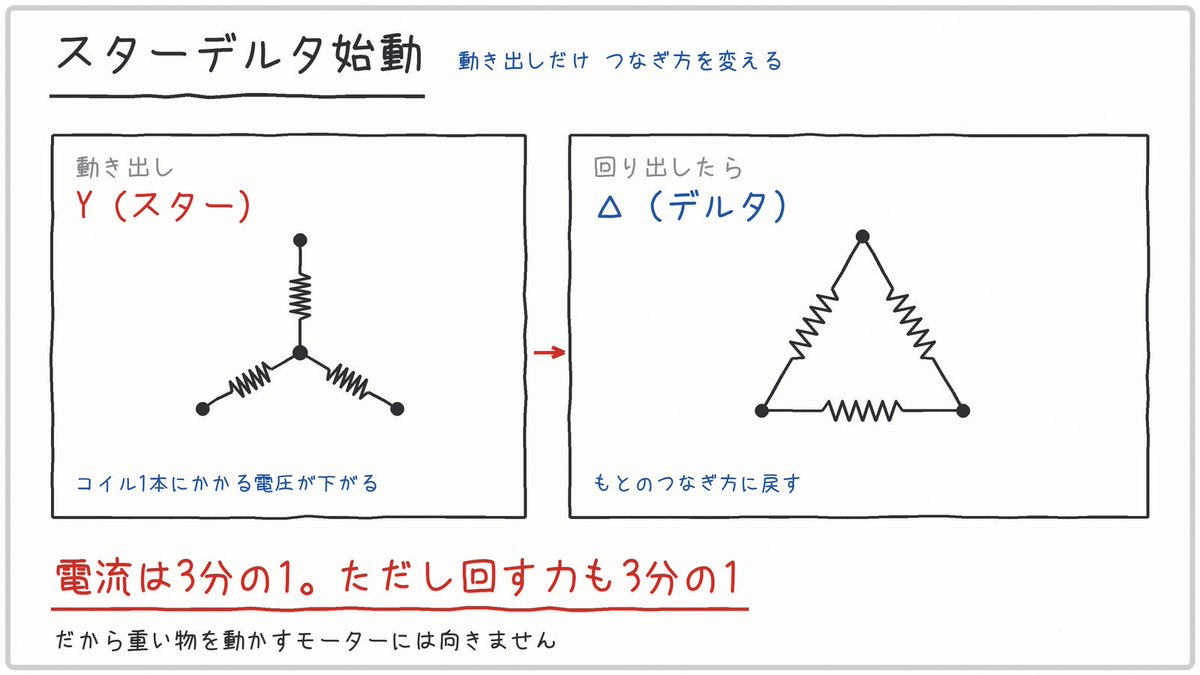

モーターは、回り出す瞬間だけ大きな電流が流れます。
ブレーカーが落ちるのは、たいていここです。

これを一時的に抑えるのがスターデルタ始動。

モーターの中のコイルは、YとΔの2通りにつなげます。動き出しだけYにして、あとはΔに戻します。
つなぎ方を変えるだけで、電流は3分の1になります。

Yでつなぐと、コイル1本にかかる電圧が下がるからです。そのぶん電流も減ります。

ただ、これはタダではありません。
モーターを回す力も、同じく3分の1になります。

電流だけを減らせるわけではない。
だから重い物を動かすモーターには向きません。

弱点はもうひとつあります。
YからΔに切り替える瞬間、電源が一度切れます。
そこで大きな電流が流れることがあります。

突入電流を減らす���法というより、動き出しを軽くする方法だと思っています。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

電気を使っていないのに、電流だけが流れている。
現場には、そういう状態があります。

モーターや変圧器の中身はコイルです。交流を流すと、電流は電圧より遅れます。

遅れた分は働きません。行って戻るだけです。
それでも電線は通るので、変圧器や電線が温まります。これは打ち消せます。

働かない遅れた分を、無効電力といいます。
打ち消しに使うのがコンデンサです。コンデンサはコイルと逆で、電流が電圧より進みます。

負荷と並べてつないでおくと、遅れと進みが打ち消し合って減ります。

働かない分が減れば、同じ仕事をするのに必要な電流も少なくなります。

電線の発熱が減り、電圧の下がり方も小さくなります。試験で出てくる進相コン��ンサは、これのことです。

試験まであと2週間です。
新しい範囲を増やすより、丸暗記していたものを1つ理屈に置き換えるほうが、当日まで残ると思っています。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

@halu0403tm はるさん

コメントありがとうございます。
「始動電流」「始動トルク」と言ったほうが伝わりやすかったですかね😅

[Goki｜電験三種の進め方 @goki_denken3]

@halu0403tm はるさん、おはようございます！
まさにそこで、暗記だと「押すと切れる」で止まっちゃうんですよね。断線＝停止と分かると、非常停止が必ずb接点な理由も腑に落ちるかなと。

[Goki｜電験三種の進め方 @goki_denken3]

スイッチには、押していないときに電気が流れている種類があります。

b接点といいます。押すと切れます。
ふつうのスイッチと逆です。
工場の非常停止ボタンは、このb接点で作られています。
止めるためのボタンなのに、何もしていないあいだ、ずっと電気が流れている。

ここに答えがあります。
もし配線がどこかで切れたら、どうなるか。

押したときだけつながるa接点なら、
線が切れた時点でボタンは効きません。
押しても、機械は止まりません。

b接点は逆です。
線が切れると、押したのと同じ状態になります。

つまり、壊れたら止まる。
故障したときに危険な側ではなく、
安全な側に倒れるように作ってあります。

これをフェールセーフといいます。

接点の記号を暗記する話に見えて、実際は事故を防ぐための設計です。

a接点とb接点は、そこが違うだけです。
ちなみに、この2つを1枚にまとめたものがc接点です。

共通の端子があって、押す前と押したあとで、つながる相手が切り替わります。
リレーの接点は、たいていこの形です。

現場で非常停止ボタンを見るたびに、
これを考えた人はうまいなと思っています。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

@1221t122 ありがとうございます。嬉しいです(^^)

[Goki｜電験三種の進め方 @goki_denken3]

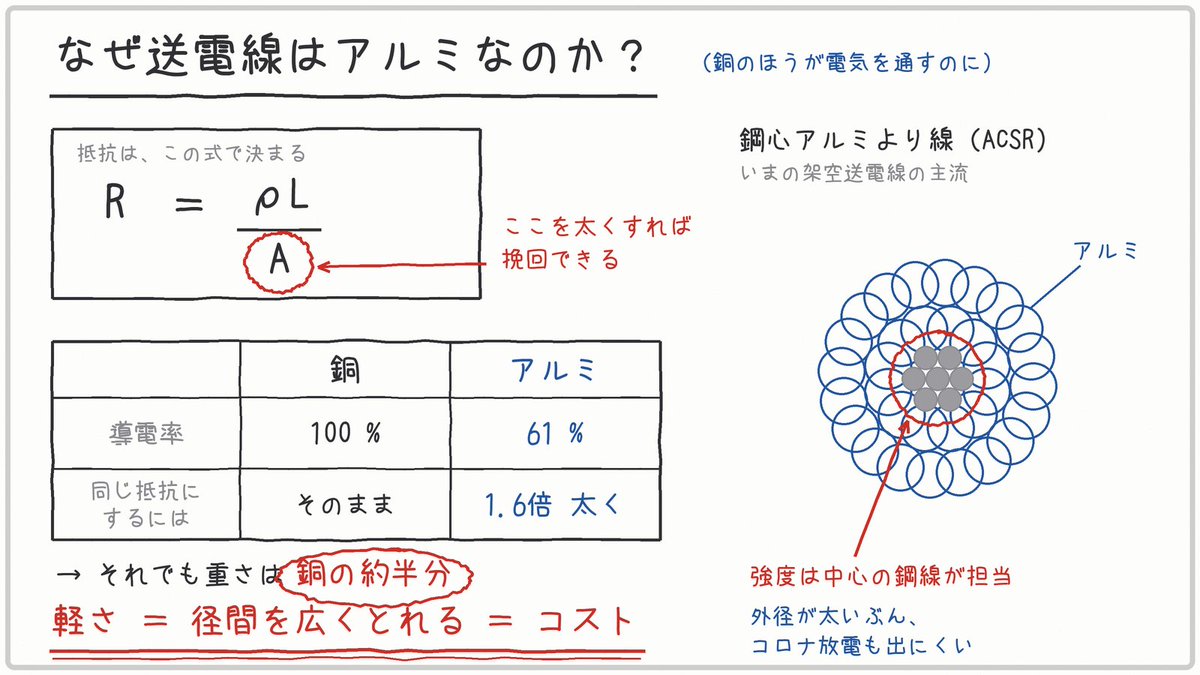

送電線の電線は銅ではありません。
アルミです。

でもこれ、ちょっと変。

電気を通す性能は銅のほうが上で、
アルミは6割ほどしかありません。

なぜ性能の低いほうを選ぶのか。

理由は、導電率だけで
電線を選んでいないからです。

抵抗はこの式で決まります。

R＝ρL/A

ここに答えがあります。

分母のA、断面積です。

導電率が低くても、
太くすれば抵抗は同じにできます。

アルミを1.6倍太くしたとき、
重さは銅の約半分です。

送電線は数kmの距離を、鉄塔だけで
宙に支え続けるものです。

重い電線は太い鉄塔を要求します。
鉄塔が太くなれば基礎も大きくなる。

軽さは、そのままコストになります。

ただしアルミには弱点があります。
引張強度が足りない。

だから中心に鋼線を入れて補強します。
これが鋼心アルミより線（ACSR）です。

理由はほかにもあります。
アルミのほうが安く、外径が太いぶん
コロナ放電も起きにくい。

性能で選ぶのではなく、
条件全体で選んだ結果だと思っています。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

@trtknntan たしかに。架空線は軽さが正義ですが、ケーブルは接続部の扱いやすさで銅が強��ですね。

[Goki｜電験三種の進め方 @goki_denken3]

@Summerhlok ありがとうございます😊
DMは開放していないので、何かあればこちらのリプでお気軽にどうぞ！

[Goki｜電験三種の��め方 @goki_denken3]

試験まで3週間を切りました。
このあたりで新しい参考書が欲しくなります。

でも、いま買っても最後まで終わりません。

残りは、いまある教材の復習だけでいいと思います。

新しい1冊を読む時間で、間違えた問題を一周できます。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

@Summerhlok ありがとうございます！
実は電験三種は2024年に合格してます😂
応援うれしいです！

[Goki｜電験三種の進め方 @goki_denken3]

直前の詰め込みが効くのは暗記系です。
法規は暗記で取れる部分が多い。

覚えた数字がそのまま問われます。
離隔距離、絶縁抵抗、接地抵抗。

理論は考え方から入り直すので時間がかかります。

最後に点数を伸ばすなら法規だと思っています。

法規アプリを公開しました。60問無料です。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

本番で時間が足りなかったのは、
4科目のうち理論だけでした。

電力・機械・法規はたいてい余ります。

飛ばす基準を作るのは理論だけでいい。
2分考えて手が動かなけ��ば次へ。

余る3科目は見直しに回せます。
単位と符号を見るだけで違います。

理論以外で足りなかった方、いますか。

#電験三種

[Goki｜電験三種の進め方 @goki_denken3]

@_8nen 三種であれば模試も予備校も必要ないと思います。今回の試��で過去問からでた内容で解けなかった問題ありますよね。模試の見たことない実力試しの問題より過去問をぶん回す時間に費やしたほうが効率はいいと思います。
