#CE140F - Twitter Hashtag

C2HR @discoverys16

over 2 years ago

CE-140Fの現物をお持ちの方ってどれくらいいるんだろう！？そもそもの数が少ないようにも思うけど #ポケコン #CE140F

2

4

0

338

ぽよこまだんな @poyokoma_danna

almost 3 years ago

本日分の在庫を追加していますよろしくお願いいたします^^ SHARP ポケコン用CE-140Fエミュレータ | ac-shop https://t.co/QdRHOKYcB4 #ポケコン #CE140F

2

23

8

0

3K

ばてつ @batetsu2

almost 3 years ago

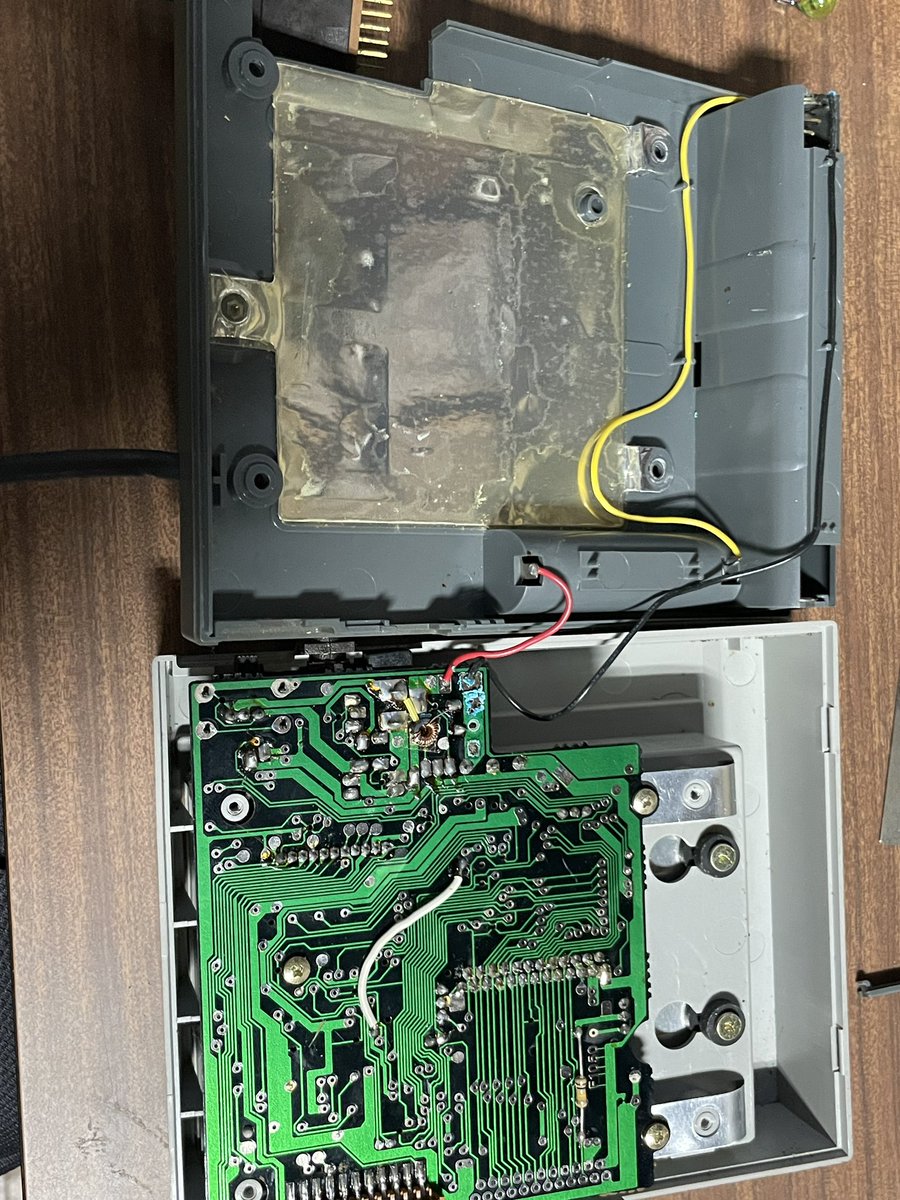

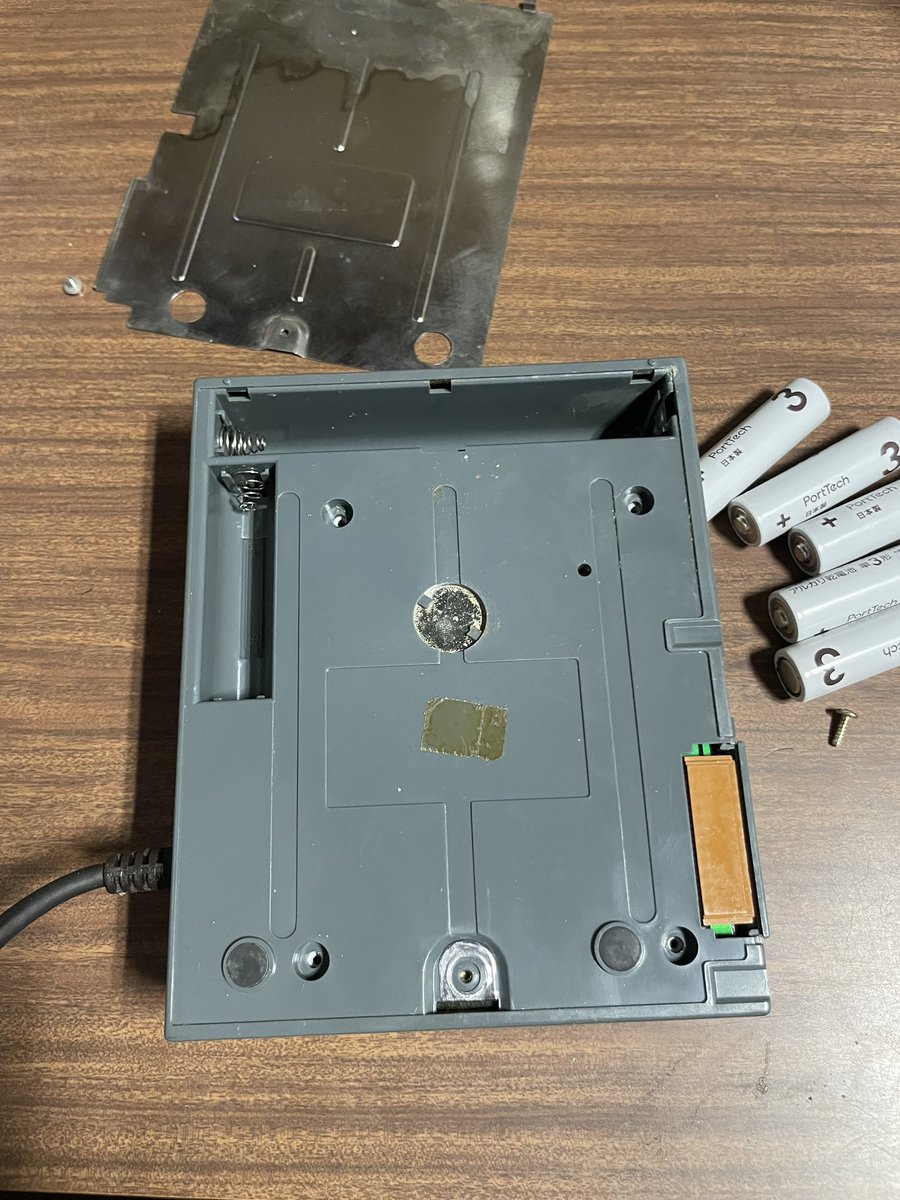

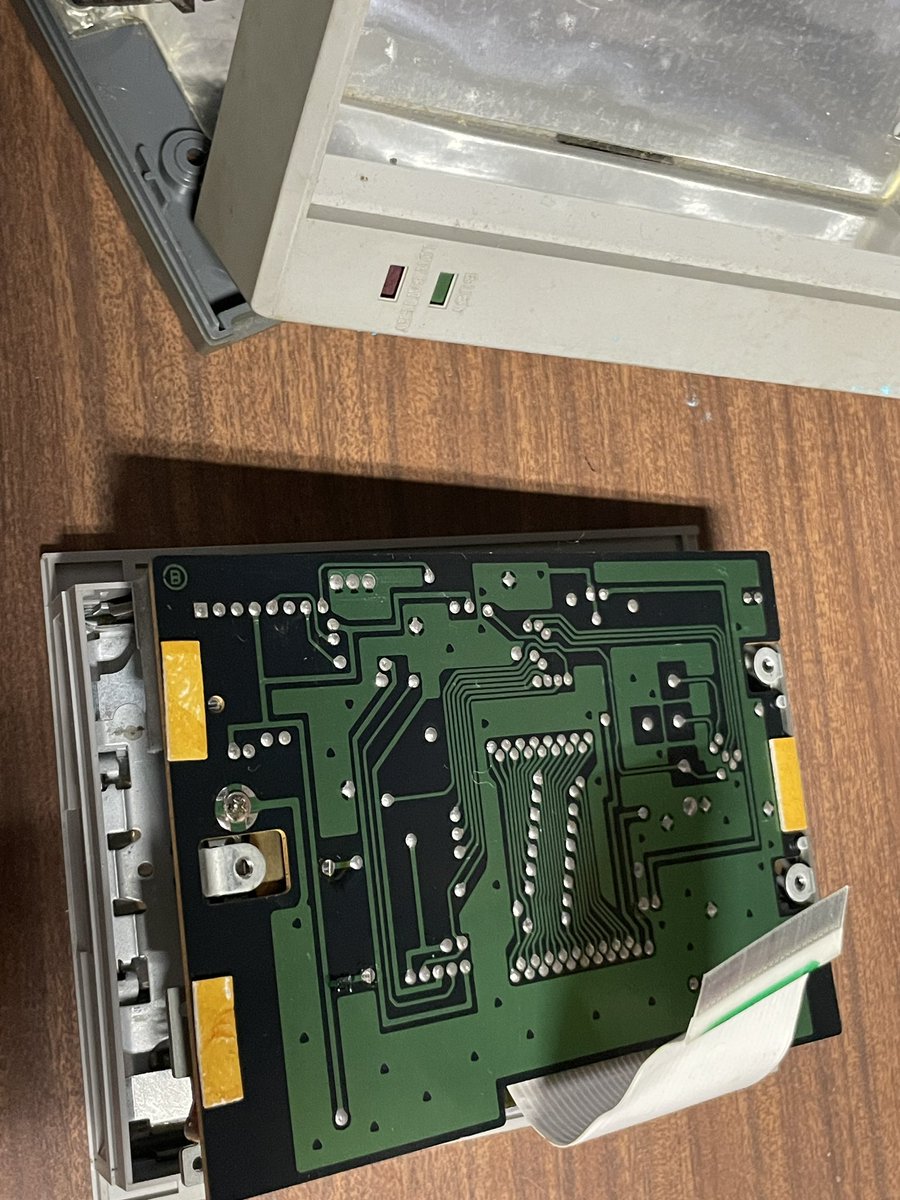

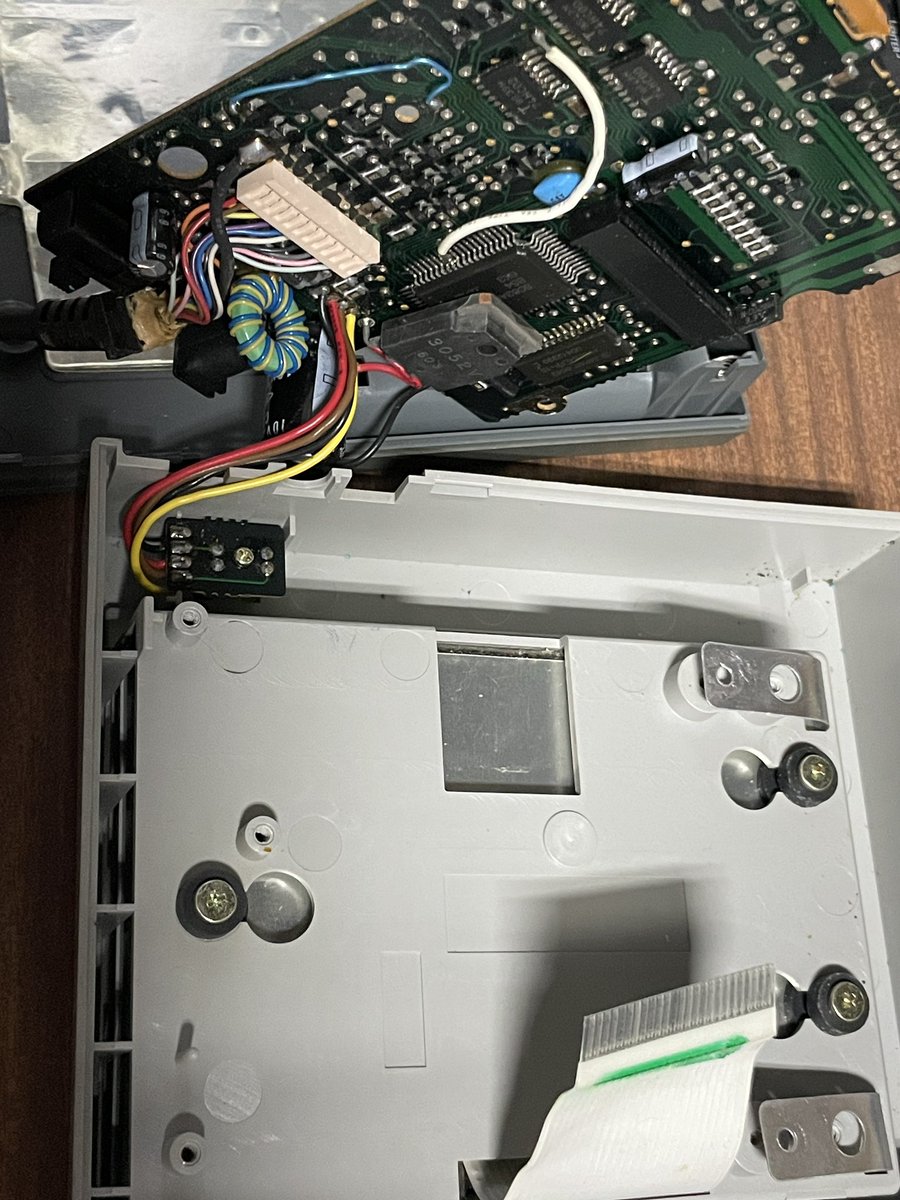

先日、掃除してたら引き出しから出てきた1987年製造の #SHARP #CE140F #ポケコン用 #ポケットディスクドライブ 💾36年間放置してたから分解修理したなり🧑‍🔧 修理記録用に✍🏻 裏蓋剥ぐってネジ4本外し基板のネジ外して平コネクタを基板から引抜き本体のネジ3本外すと続く

batetsu2's tweet photo. 先日、掃除してたら引き出しから出てきた1987年製造の #SHARP #CE140F #ポケコン用 #ポケットディスクドライブ 💾36年間放置してたから分解修理したなり🧑‍🔧
修理記録用に✍🏻
裏蓋剥ぐってネジ4本外し基板のネジ外して平コネクタを基板から引抜き本体のネジ3本外すと
続く https://t.co/AXTJsHGBxf

1

0

158

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

PC-1470UのDSKFも問題なし。 #ポケコン #ce140f

1

2

1

0

195

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

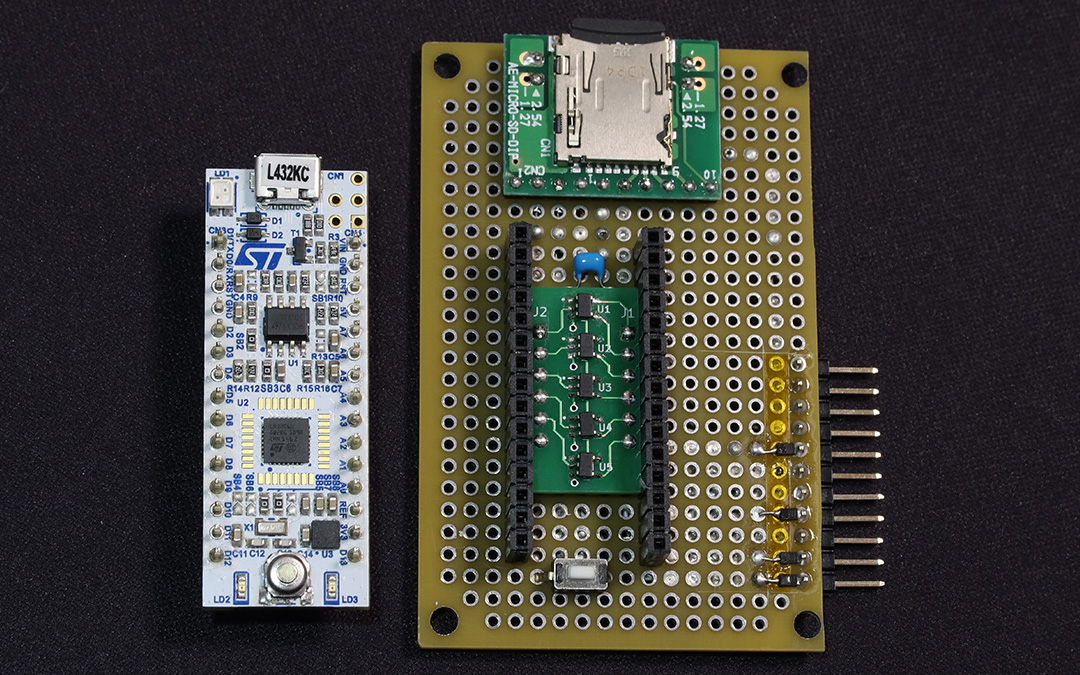

できた。レベル変換：74LV1T34 5個ダイオード：SBD(CUHS20S30) に変更した版。 #ポケコン #ce140f

2

5

3

0

838

ぽよこまだんな @poyokoma_danna

about 3 years ago

内蔵のプルダウンも問題で、ポケコンは220KΩくらいを想定しているが、内蔵は40KΩ前後で想定の５倍くらいの電流がながれるあまり電流を流さないポケコンにとってもしかしたら流れすぎかも、というのもある^^; #ポケコン #CE140F

poyokoma_danna's tweet photo. 内蔵のプルダウンも問題で、ポケコンは220KΩくらいを想定しているが、内蔵は40KΩ前後で想定の５倍くらいの電流がながれる
あまり電流を流さないポケコンにとってもしかしたら流れすぎかも、というのもある^^;
#ポケコン #CE140F https://t.co/NdQFGJQSad

1

7

1

0

483

ぽよこまだんな @poyokoma_danna

about 3 years ago

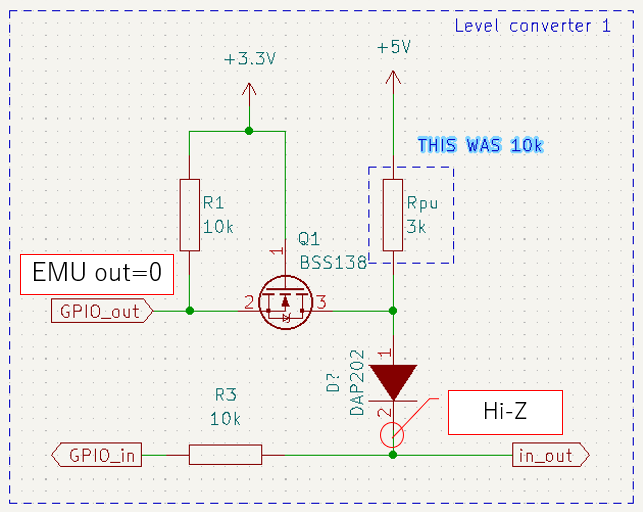

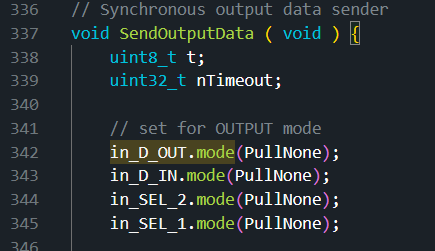

どうも個体差が出るのはこういうことかなぁと Emu→ポケコン時にout=0にした場合、ポケコンに繋がるところはHi-Zになる通常はEmuのInピンがプルダウンになって0Vになるのだが、出力時に無効にしてるのでHi-Zのままになり読めない時があるのではないかと^^; #ポケコン #CE140F

poyokoma_danna's tweet photo. どうも個体差が出るのはこういうことかなぁと

Emu→ポケコン時にout=0にした場合、ポケコンに繋がるところはHi-Zになる
通常はEmuのInピンがプルダウンになって0Vになるのだが、出力時に無効にしてるのでHi-Zのままになり読めない時があるのではないかと^^;
#ポケコン #CE140F https://t.co/MCnTzXQIYL

0

11

3

0

753

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

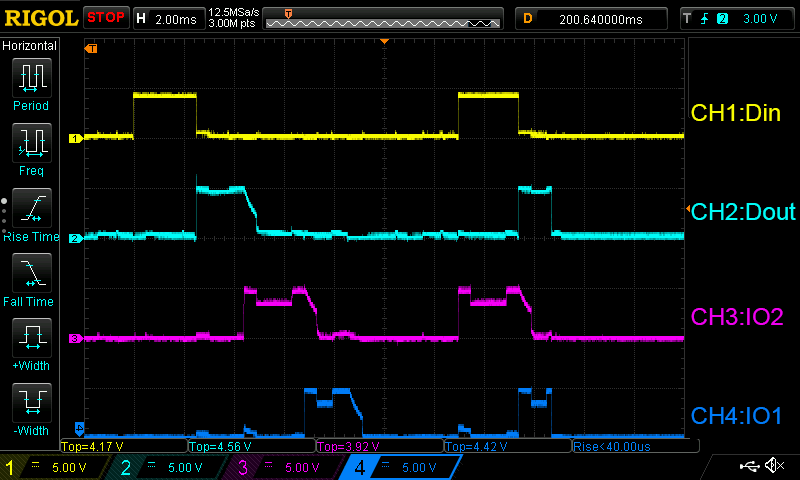

ちなみに、DoutのみBSS138からSN74LV134経由に変更してみたら劇的に改善した(ダイオードは1N4148のまま)。値段は全然違うけど、片方向変換しかしてないからこれで良くね？って思った。入手性に難ありだけど、74HCT541でもいいのかなと思ったり(手元にないから試してはいない) #ポケコン #ce140f

YuuichiAkagawa's tweet photo. ちなみに、DoutのみBSS138からSN74LV134経由に変更してみたら劇的に改善した(ダイオードは1N4148のまま)。
値段は全然違うけど、片方向変換しかしてないからこれで良くね？って思った。
入手性に難ありだけど、74HCT541でもいいのかなと思ったり(手元にないから試してはいない)
#ポケコン #ce140f https://t.co/g2dk5ZwSsN

0

3

0

170

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

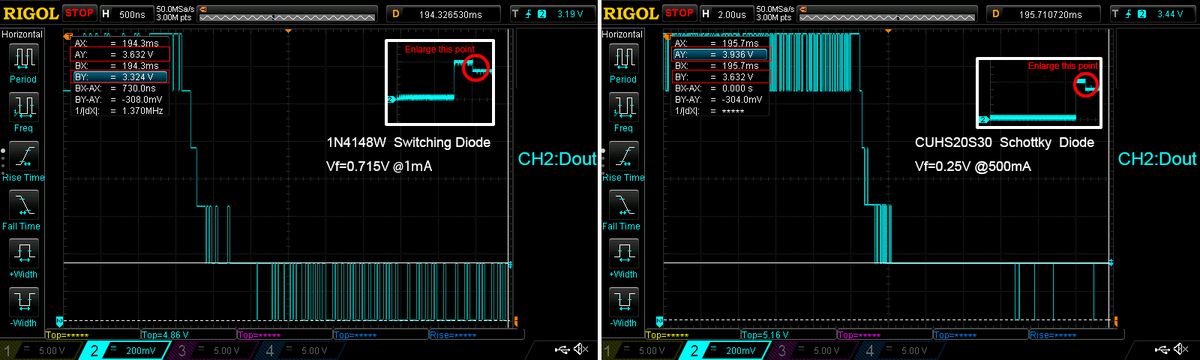

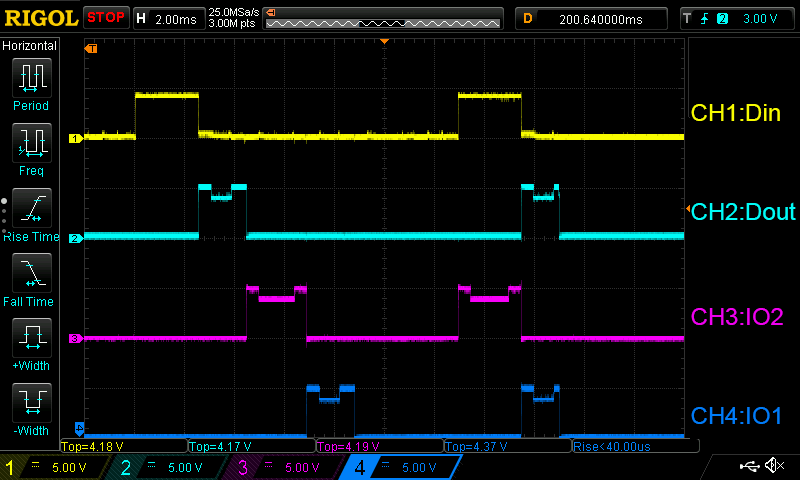

試しに、ショットキーダイオードに交換してみると正常に動作するようになった。 CUHS20S30(https://t.co/wUmb9bubuK)を使用。 #ポケコン #ce140f

1

5

1

0

224

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

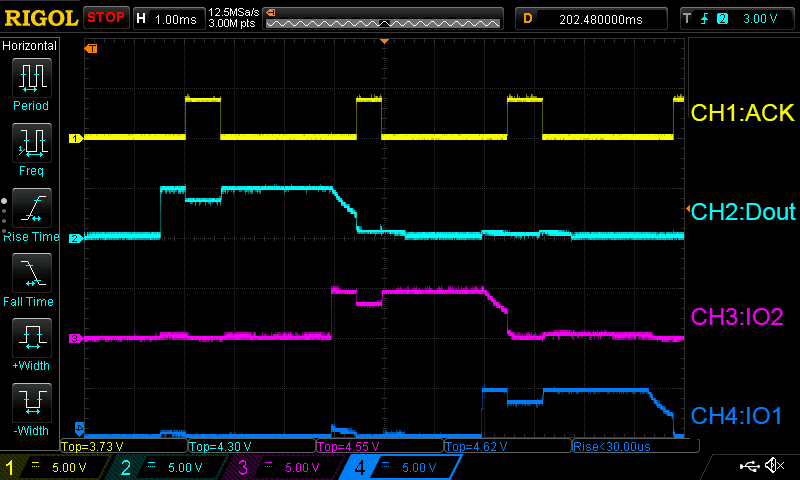

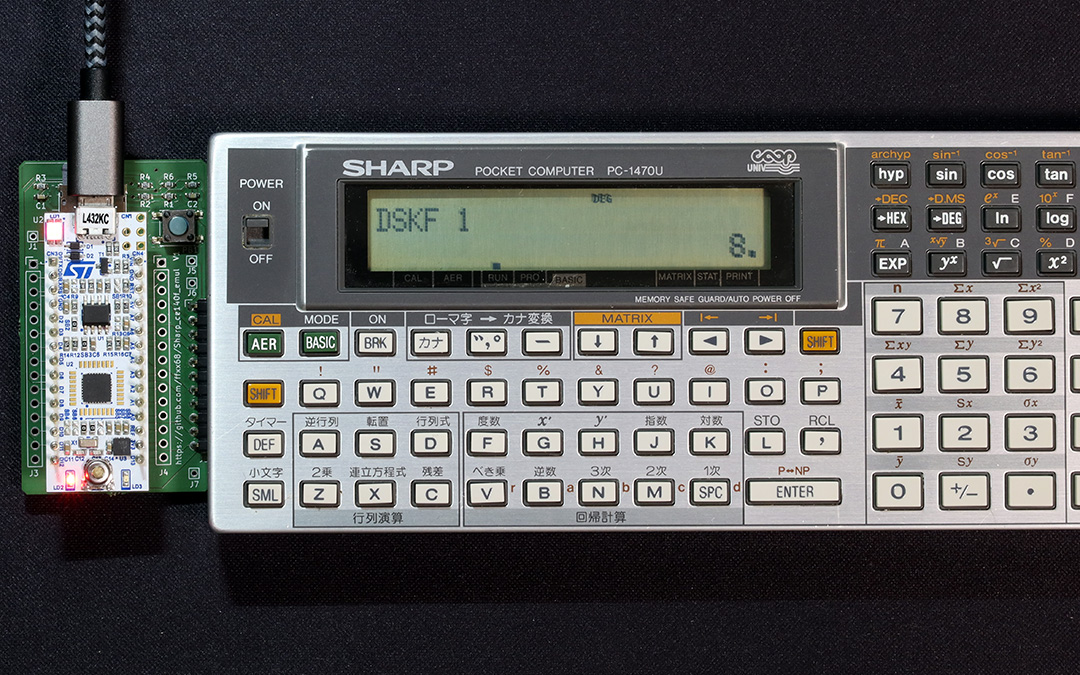

ACKがハイになると、Dout/IO2/IO1の電圧が下がるのでこれが原因でポケコン側が正しくデータを受信できていないものと推測されます。 PC-1470UのDSKF。結果が8になるので、Dinだけ正しく読めてる。 #ポケコン #ce140f

YuuichiAkagawa's tweet photo. ACKがハイになると、Dout/IO2/IO1の電圧が下がるのでこれが原因でポケコン側が正しくデータを受信できていないものと推測されます。
PC-1470UのDSKF。結果が8になるので、Dinだけ正しく読めてる。
#ポケコン #ce140f https://t.co/ynvQAUIDP7

1

7

3

0

732

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

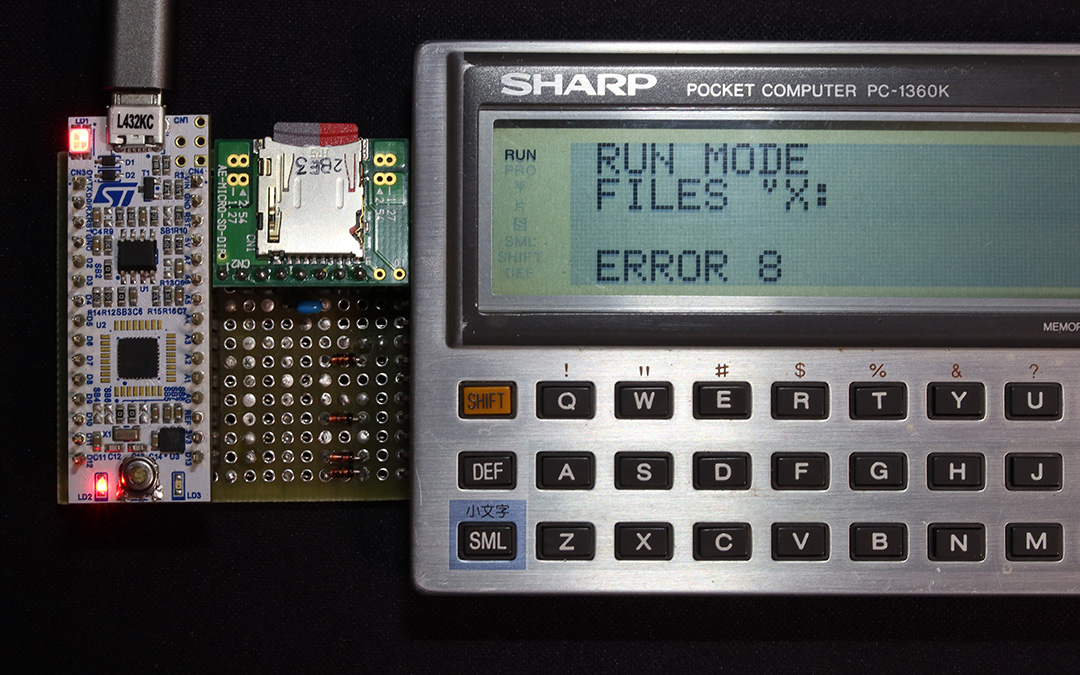

PCBv1版のピンアサインとBSS138でほぼと同じものを作ってみた。動作は同じ傾向。 PC-1360KでFILESがERROR 8。 #ポケコン #ce140f

1

6

2

0

491

Yuuichi Akagawa @YuuichiAkagawa

about 3 years ago

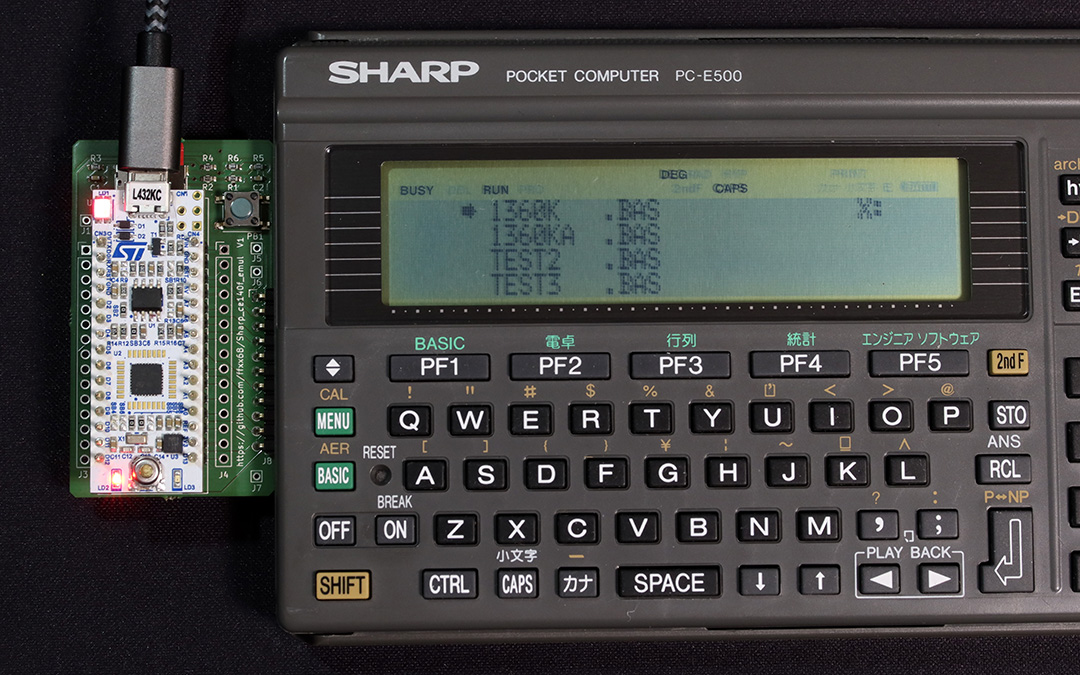

無事、動きました。 #ce140f #ポケコン

2

7

3

0

247

Rick Swartz @swartz_de

over 3 years ago

Thank you very much for your help, @old_Taki! The CE-140F hardware emulation project assembly can begin. Well, once the boards are finished, that is. ;) #sharp #ce140f #ポケコン

swartz_de's tweet photo. Thank you very much for your help, @old_Taki! The CE-140F hardware emulation project assembly can begin. Well, once the boards are finished, that is. ;) #sharp #ce140f #ポケコン https://t.co/ADbYyhWMQ9

1

11

2

0

427

Rick Swartz @swartz_de

over 3 years ago

Hello Pocket Computer community! Fabio Fumi's #sharp CE-140F disk hardware emulation project has reached the prototyping stage, if you want to join the backers to get it realized. https://t.co/t7SUFCrTpU #ce140f #ポケコン

1

17

8

1
