#HOCAD - Twitter Hashtag

3 months ago

#HOCAD #土地境界確認書 OK、確認書図形ゲット。　パクっただけだけどな。　　　　　　　∧＿∧ 　　∧＿∧ 　（´<_｀　）　　（　´_ゝ`）　/　　 ⌒i 　／　　　＼./ 　��|　| /　　　/￣￣￣￣/　| ___ﾆつ/　 FMV　/ .| .|＿＿　＼/＿＿＿＿/　（u⊃

1

27

0

1

1K

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

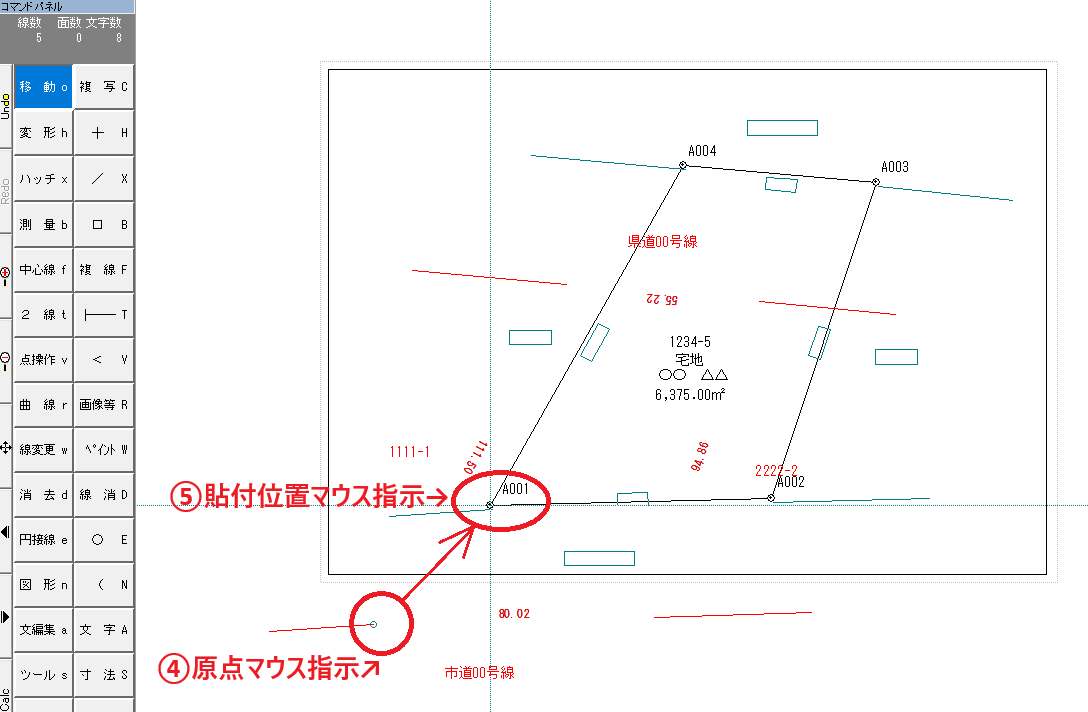

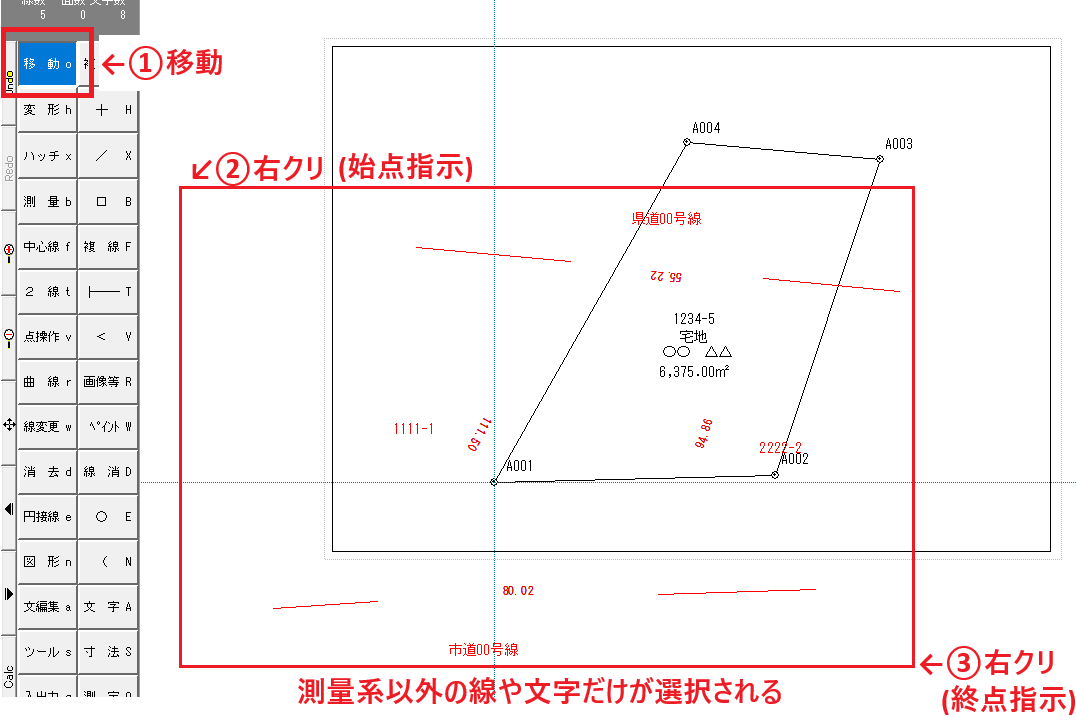

#HOCAD 【 #測量コマンド解説④ #その他線の移動】測量系である測点や画地文字のみ移動しているのでその他の線や文字を一括移動する移動→始点終点右クリ指示 (文字も含んで選択する) →原点.貼付位置右クリ指示 (ヒゲ線の単点と測点A001を指示) →全て移動完了以上、測量コマンド解説で��た

momijikun_kiki's tweet photo. #HOCAD

【 #測量コマンド解説④ #その他線の移動】

測量系である測点や画地文字のみ移動しているのでその他の線や文字を一括移動する

移動→始点終点右クリ指示
(文字も含んで選択する)
→原点.貼付位置右クリ指示
(ヒゲ線の単点と測点A001を指示)
→全て移動完了

以上、測量コマンド解説で��た https://t.co/hV2bLs13HC

0

19

0

669

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

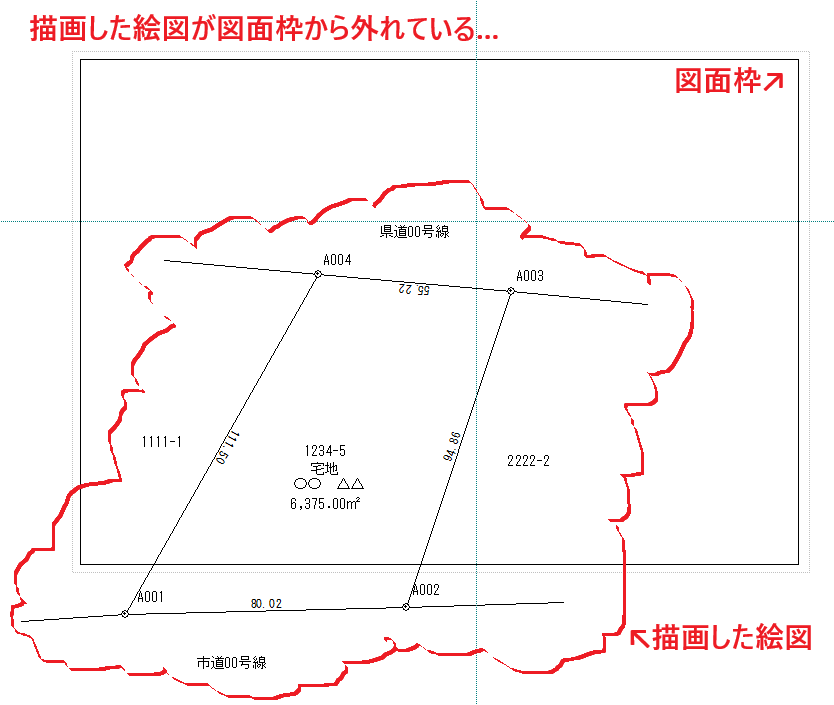

#HOCAD 【 #測量コマンド解説③ #座標原点】早速描画した図を移動してみよう測量→座標系設定→座標原点マウス指示 (※既知点を移動させたい先を指示) →参照→既知点を選択 (※ここではA001) →OK→基点座標入力に既知点座標が参照される→ OK→これで測量系である測点や画地文字のみ移動する

momijikun_kiki's tweet photo. #HOCAD

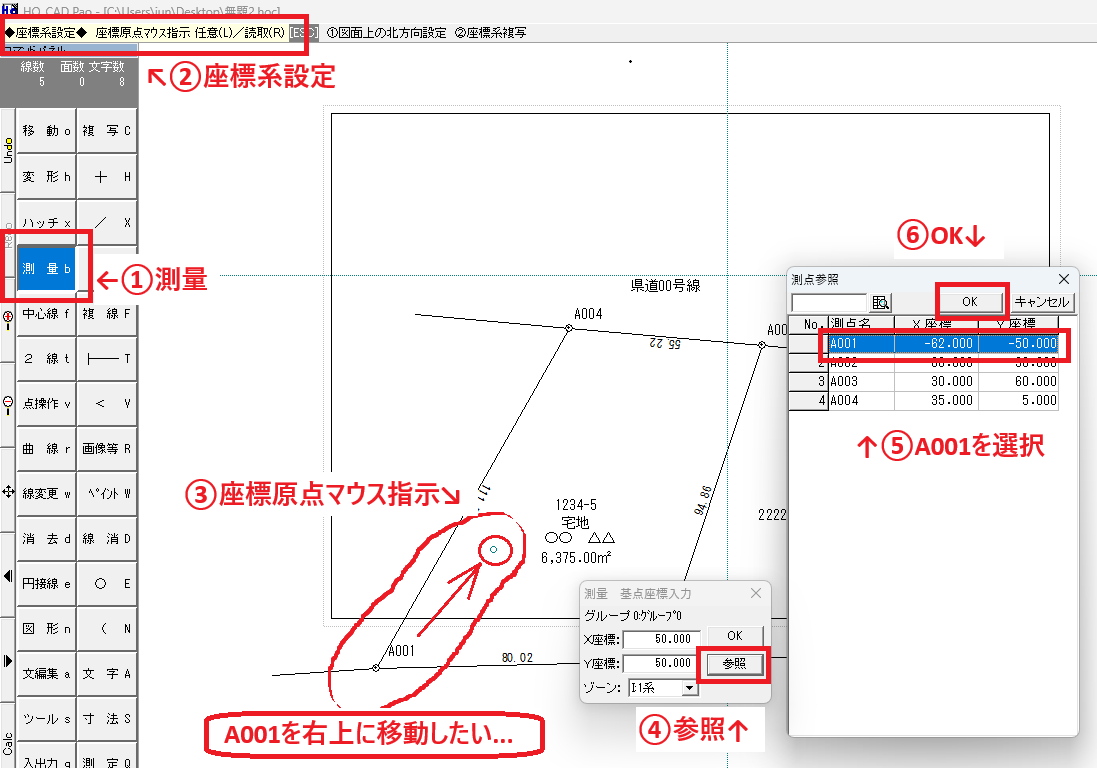

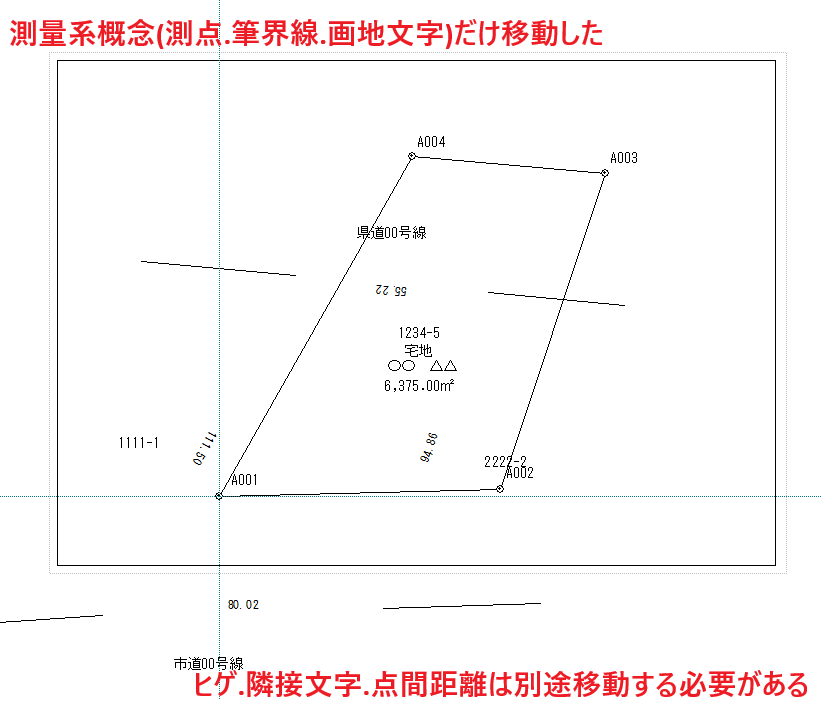

【 #測量コマンド解説③ #座標原点】

早速描画した図を移動してみよう

測量→座標系設定→座標原点マウス指示
(※既知点を移動させたい先を指示)
→参照→既知点を選択
(※ここではA001)
→OK→基点座標入力に既知点座標が参照される→
OK→これで測量系である測点や画地文字のみ移動する https://t.co/D7tnaUI0Cu

0

16

0

669

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

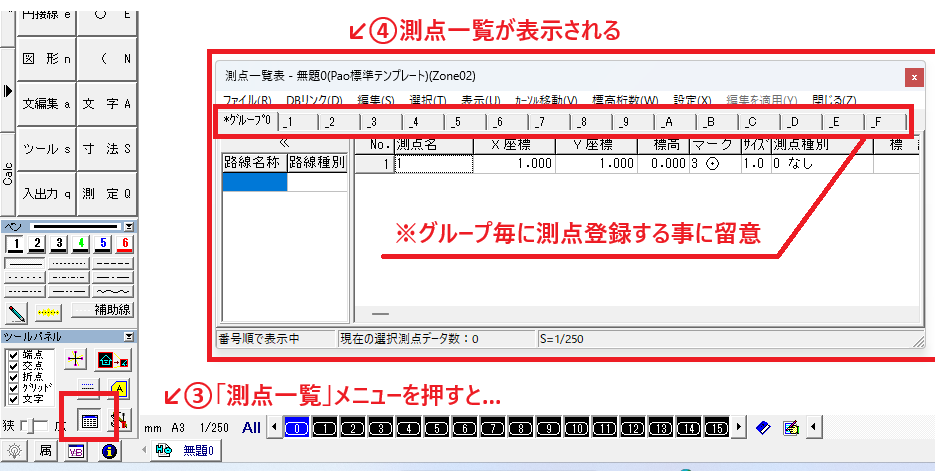

#HOCAD 【 #測量コマンド解説②】測点や画地に関するコマンドは「測量」「測点一覧」「測量関係設定」の3つだけです。 ※測点はグループ毎に分けて登録する事に留意してください。

0

12

0

466

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

#HOCAD 【 #測量コマンド解説①】 HOCADでは測点や画地関係の情報は一般の線分.文字等とは別概念で描画されます。例えば地積測量図の測点群に対し.ヒゲ線や注釈文字は別概念で描画する為、一括移動出来ません。この点、初心者の躓きやすい難所ですので、今後数回にわたって解説したいと思います。

momijikun_kiki's tweet photo. #HOCAD
【 #測量コマンド解説①】
HOCADでは測点や画地関係の情報は一般の線分.文字等とは別概念で描画されます。
例えば地積測量図の測点群に対し.ヒゲ線や注釈文字は別概念で描画する為、一括移動出来ません。
この点、初心者の躓きやすい難所ですので、今後数回にわたって解説したいと思います。 https://t.co/2Rx4FDA7c7

0

25

0

2

705

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

HOCADにおいて図形が何処に格納されるのか難しいので再掲します。図形削除や図形名変更もここで直接するしかない様です。 #HOCAD 【#登録図形の場所】｜北野式 @momijikun_kiki https://t.co/5KzzcGDlqt

0

19

0

3

2K

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

#各種CAD #図形交換 #HOCAD 図面枠、方位角記号、拡大図枠、概略図枠、凡例、引照点図、与点リスト、測地系枠などなどオリジナルで図形を作っている方も多いと思います。 .hoc .jwc .dxf .sfc .jwwと拡張子は問わず交換しませんか〜？ご希望の方はリプ下さいませ。

momijikun_kiki's tweet photo. #各種CAD #図形交換 #HOCAD
図面枠、方位角記号、拡大図枠、概略図枠、凡例、引照点図、与点リスト、測地系枠などなど
オリジナルで図形を作っている方も多いと思います。
.hoc .jwc .dxf .sfc .jwwと拡張子は問わず交換しませんか〜？
ご希望の方はリプ下さいませ。 https://t.co/Cp4Ud6fXEz

1

56

3

6

6K

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

4 months ago

#HOCAD #図形登録シブい方位角記号画像をHOCADでトレースして図形登録しました。 (左側:作成図形右側:原稿画像) これでいつでも引き出して使えます🤣🤣🤣

2

38

0

1K

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

7 months ago

同志からお問い合わせ頂いたのでついでに記事を #HOCAD 【面積・点間距離の端数処理】 ■測定→面積or距離→オプションメニュー(薄いポチで表示されている)→小数点下指示→四捨五入or切り捨て指示ふむ🤔説明できて良かった...

1

14

0

3

565

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

7 months ago

#HOCAD #CALXsurvey #Asurvey 友人の北野式さんの協力で HOCAD CALXsurvey Asurvey に関する１日１操作をnoteに転載しました。(私のｘプロフィールにもurl貼ってます) 興味ある方はご覧下さいませ🤔 https://t.co/zpVJ3W0emW

momijikun_kiki's tweet photo. #HOCAD #CALXsurvey
#Asurvey
友人の北野式さんの協力で
HOCAD
CALXsurvey
Asurvey
に関する１日１操作をnoteに転載しました。(私のｘプロフィールにもurl貼ってます)
興味ある方はご覧下さいませ🤔
https://t.co/zpVJ3W0emW https://t.co/GWPe6E8b6J

1

31

1

8

2K

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

7 months ago

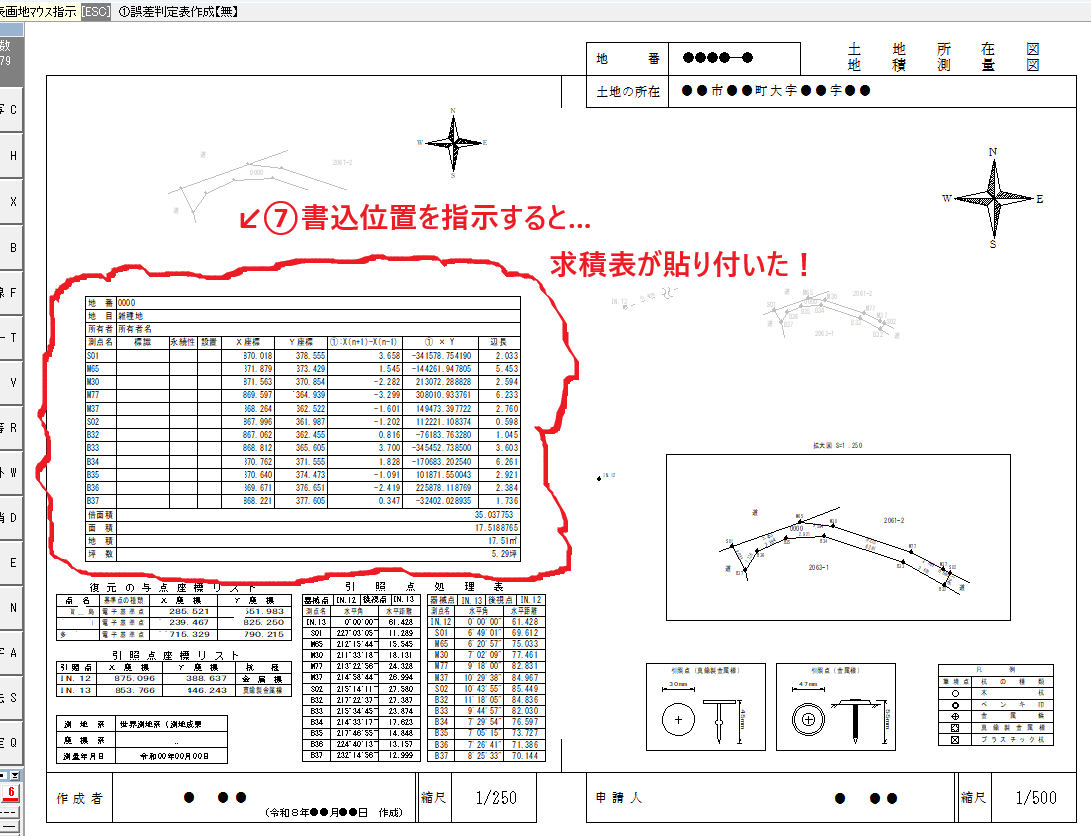

#HOCAD 【求積表作成】 ■測量→画地関係→求積表→画地指示→作成実行→図面に書込→書込位置指示【表をTEで加工】 ※TE=テーブルエディタ ■文編集→表を指示→TEが起動→TE上でExcel的に表を��える→作図実行うむ🤔要素分解より早いね

momijikun_kiki's tweet photo. #HOCAD

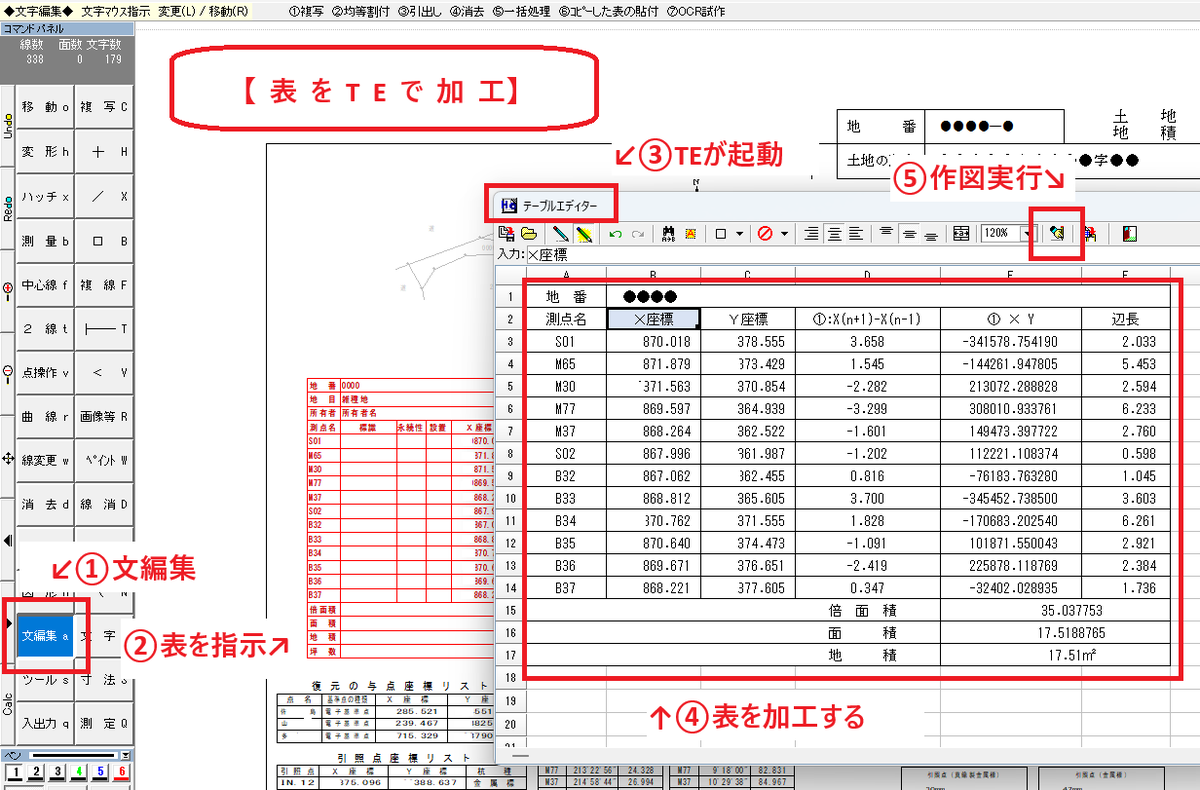

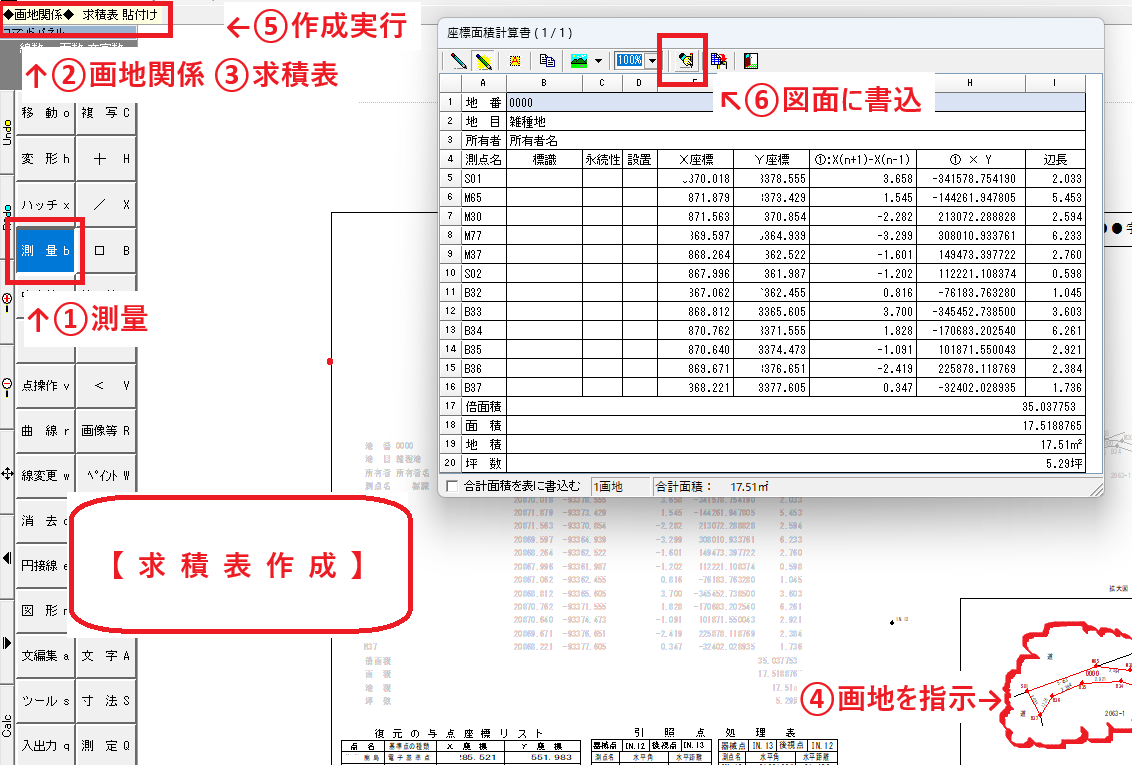

【求積表作成】
■測量→画地関係→求積表→画地指示→作成実行→図面に書込→書込位置指示

【表をTEで加工】
※TE=テーブルエディタ
■文編集→表を指示→TEが起動→TE上でExcel的に表を��える→作図実行

うむ🤔要素分解より早いね https://t.co/oJQ7DnrONj

2

22

0

3

701

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

7 months ago

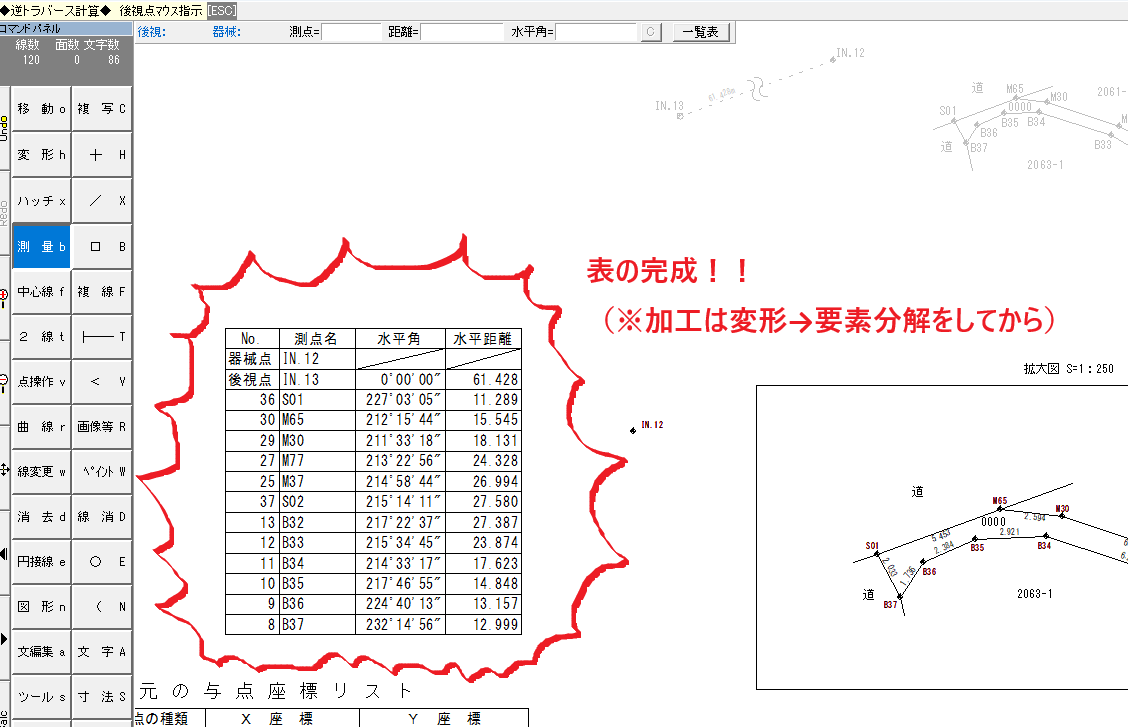

#HOCAD 【逆トラ計算表作成】 ■測量→逆トラ計算→後視点指示→器��点指示→測設点順次指示→一覧表→(テーブルエディタに計算表が出来ているので)図面に書込→倍率指定→貼付指示うむ🤔やれば出来る！

0

9

0

3

648

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

7 months ago

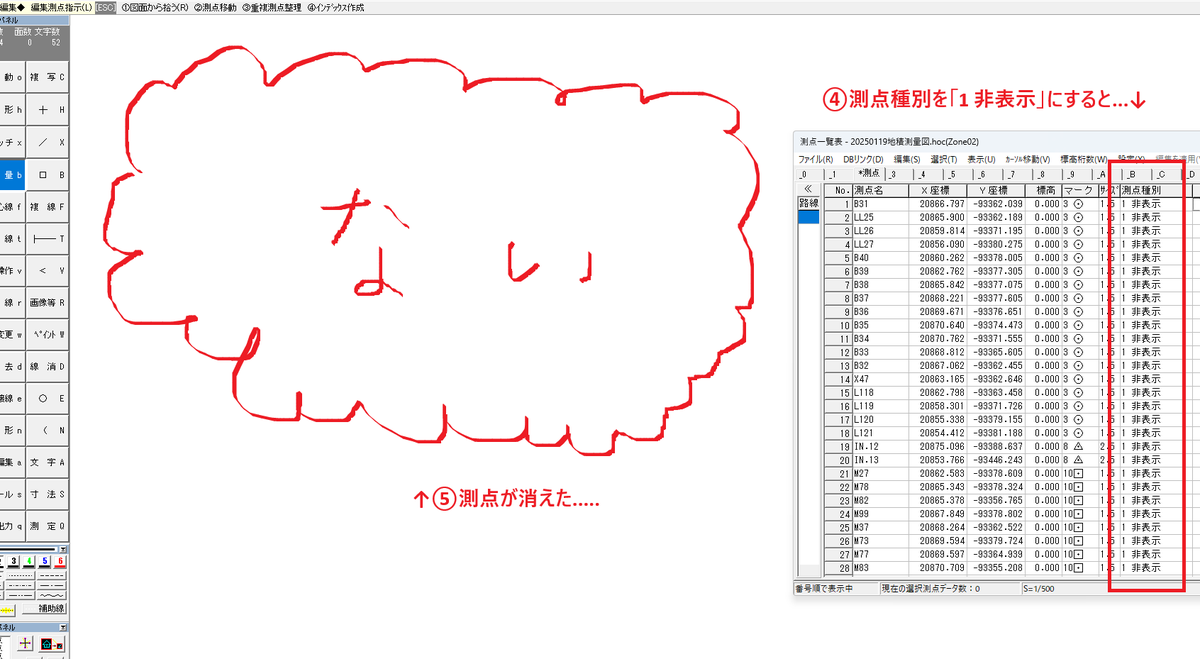

#HOCAD 【測点表示.非表示】多数の点を登録しているが、測点データを消す事なく一部の測点のみ表示させたい。 ■測点一覧→表示させない測点種別を「1 非表示」に変更うむ🤔知らなかった...

1

17

0

2

807

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

7 months ago

#HOCAD 登録した図形は隠しフォルダに潜り込んでいるので、削除やファイル名変更等の際はここを探します。

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

about 1 year ago

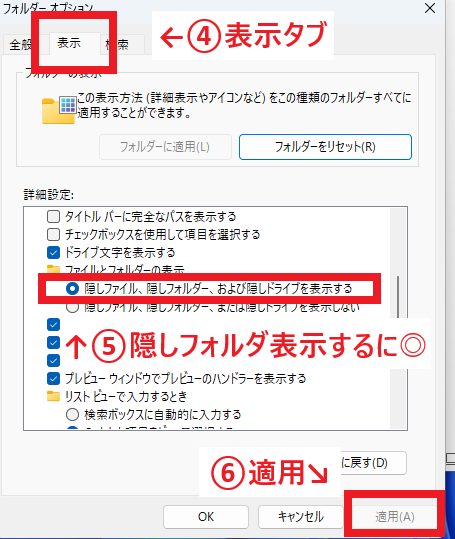

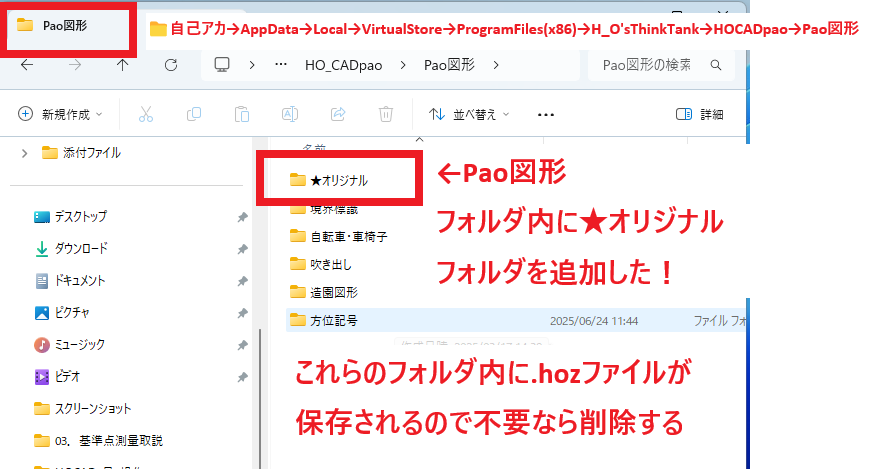

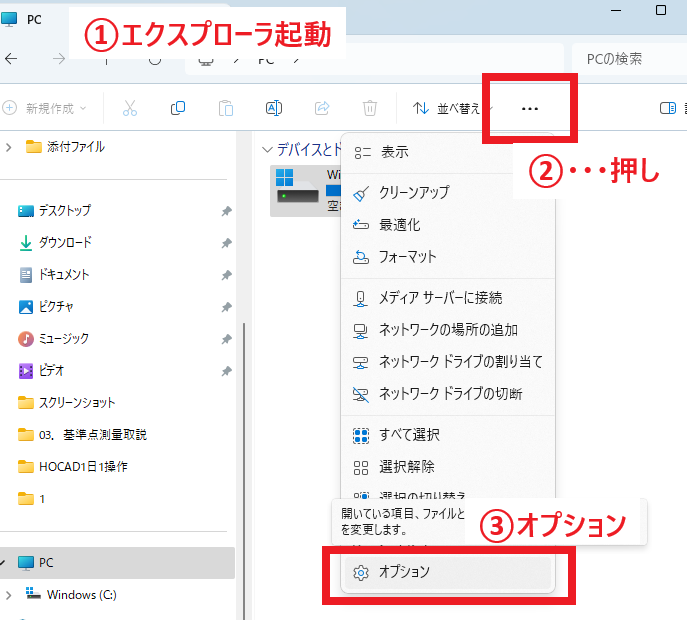

#HOCAD 1日1操作【#登録図形の場所】登録した図形はAppData(隠しフォルダ)に格納される。 Explorer→…→option→表示→隠しF表示 Win(C:)→��ーザ→自己アカ選択→AppData→Local→VirtualStore→ProgramFiles(x86)→H_O'sThink Tank→HOCADpao→Pao図形ここに.hozで保存される。ウム🤔納得

momijikun_kiki's tweet photo. #HOCAD 1日1操作

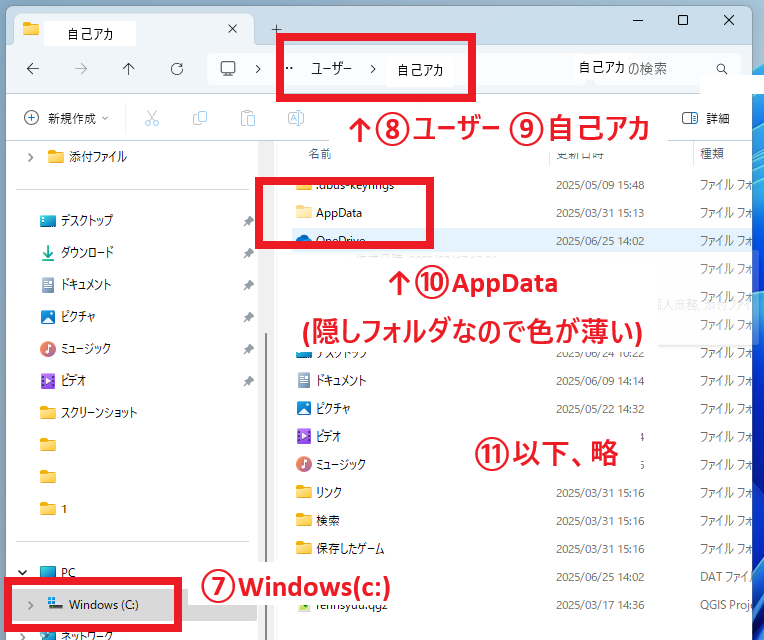

【#登録図形の場所】
登録した図形はAppData(隠しフォルダ)に格納される。

Explorer→…→option→表示→隠しF表示
Win(C:)→��ーザ→自己アカ選択→AppData→Local→VirtualStore→ProgramFiles(x86)→H_O'sThink Tank→HOCADpao→Pao図形
ここに.hozで保存される。

ウム🤔納得 https://t.co/73KxgnE9sw

0

14

0

3

1K

0

9

0

1

731

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

8 months ago

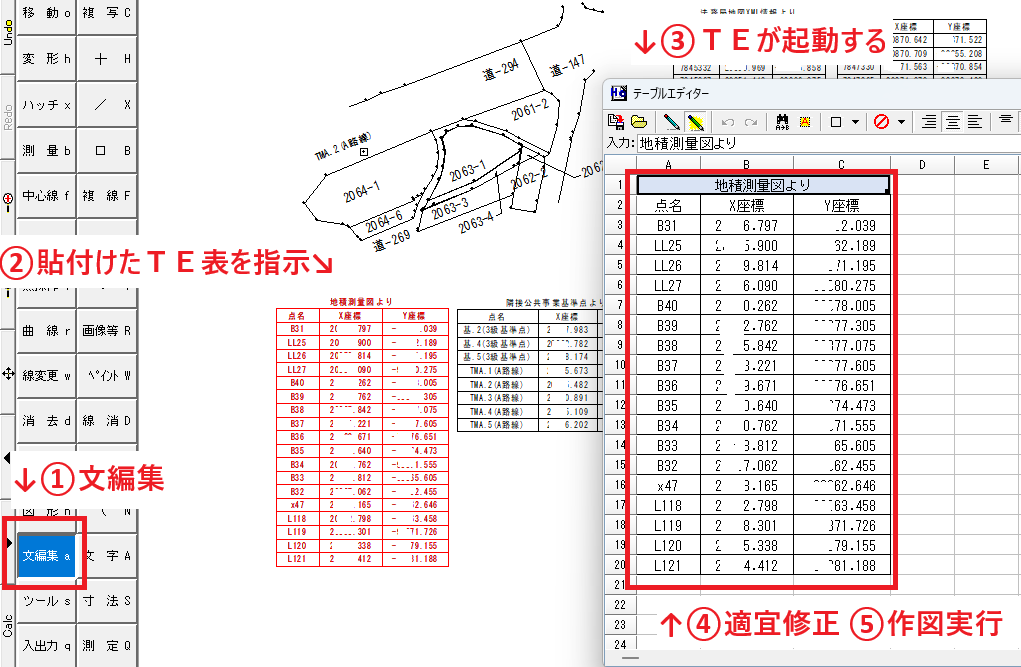

#HOCAD #1日1操作 #テーブルエディタはHOCAD上の表作成コマ��ドでExcelからコピペやxls保存も出来る優れもの。【表作成や修正】 ■作成：文字→表作成→適宜入力→作図実行(変倍.角度調整はここで指示)→位置を指示 ■修正：文編集→表を指示(TE起動)→適宜修正→作図実行→位置指示ふむ🤔よき

momijikun_kiki's tweet photo. #HOCAD #1日1操作
#テーブルエディタはHOCAD上の表作成コマ��ドでExcelからコピペやxls保存も出来る優れもの。

【表作成や修正】

■作成：文字→表作成→適宜入力→作図実行(変倍.角度調整はここで指示)→位置を指示

■修正：文編集→表を指示(TE起動)→適宜修正→作図実行→位置指示

ふむ🤔よき https://t.co/5NYSu4NnUH

0

18

0

500

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

8 months ago

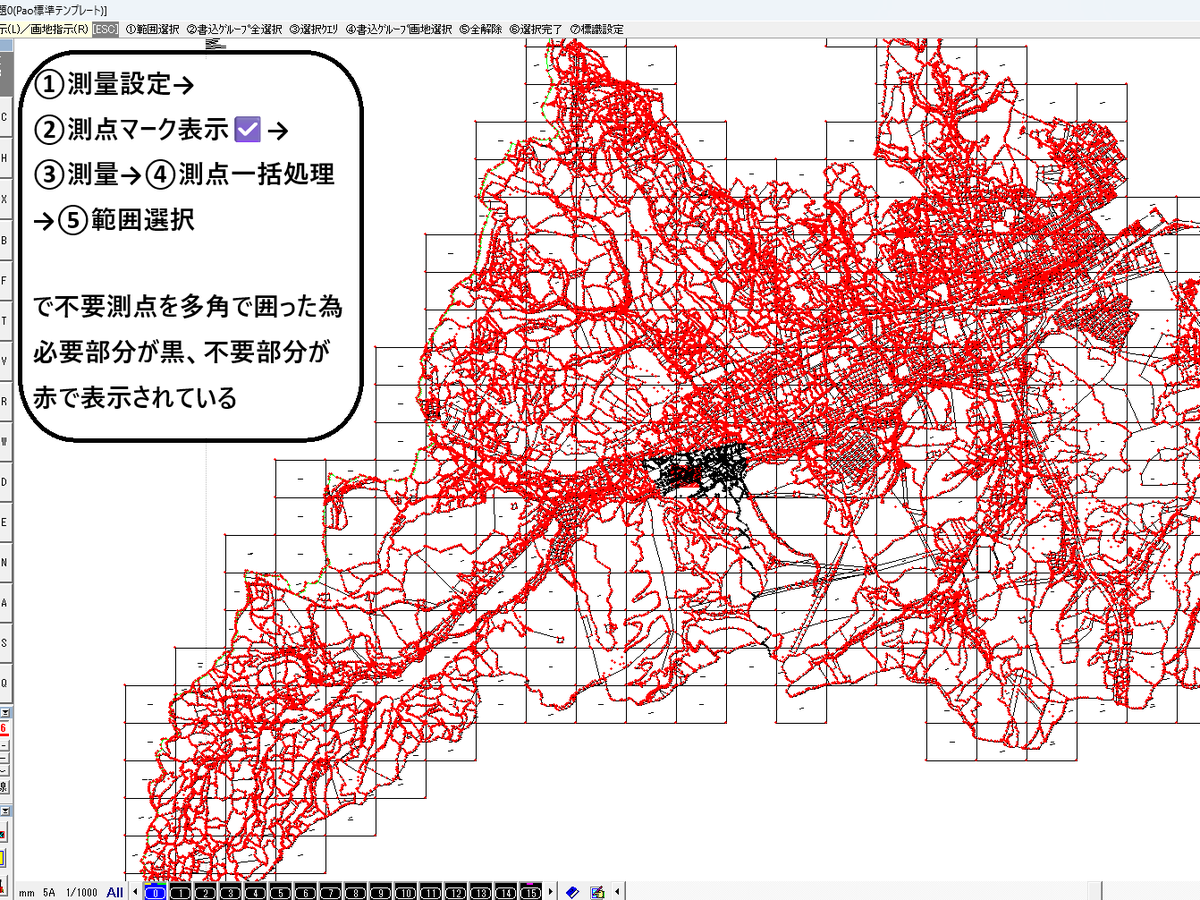

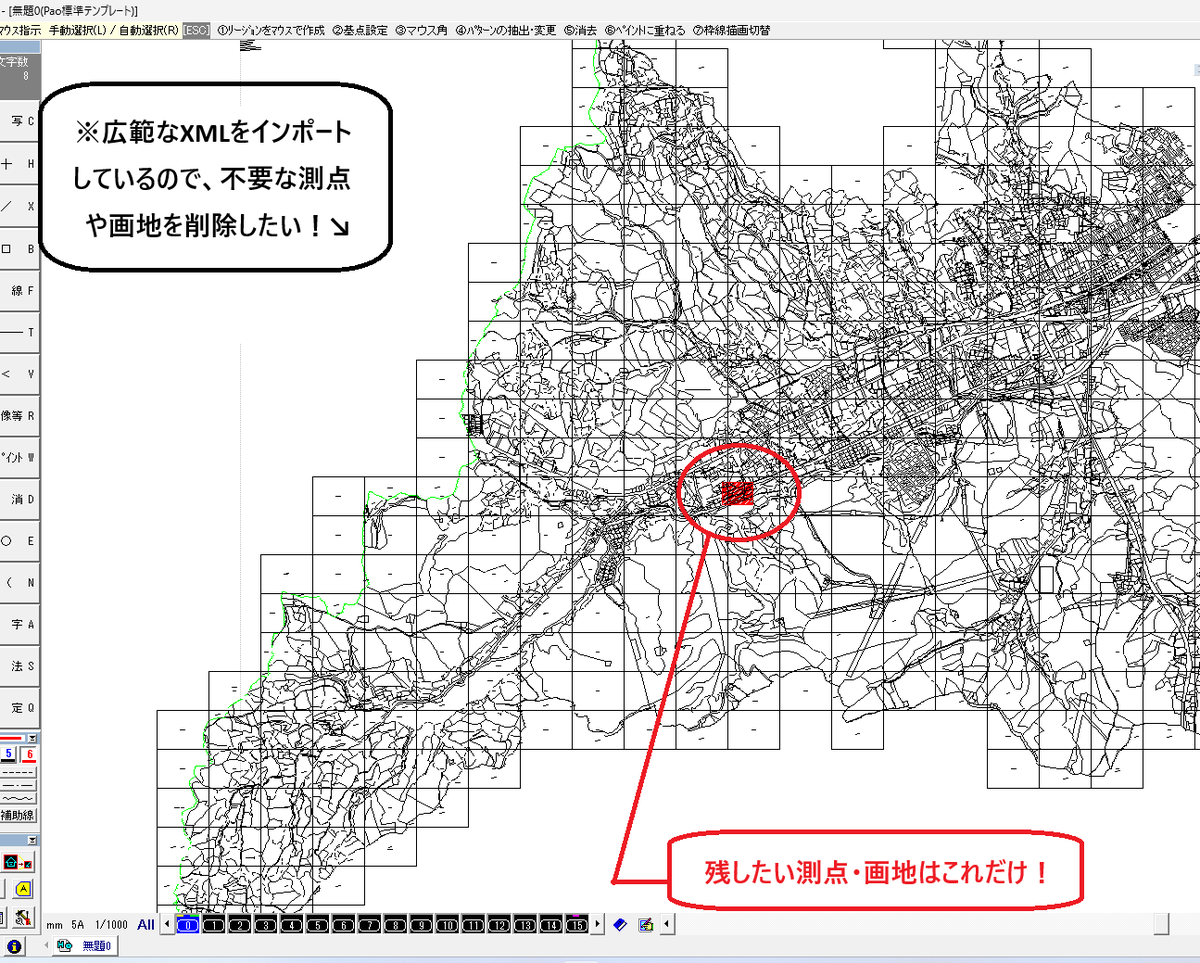

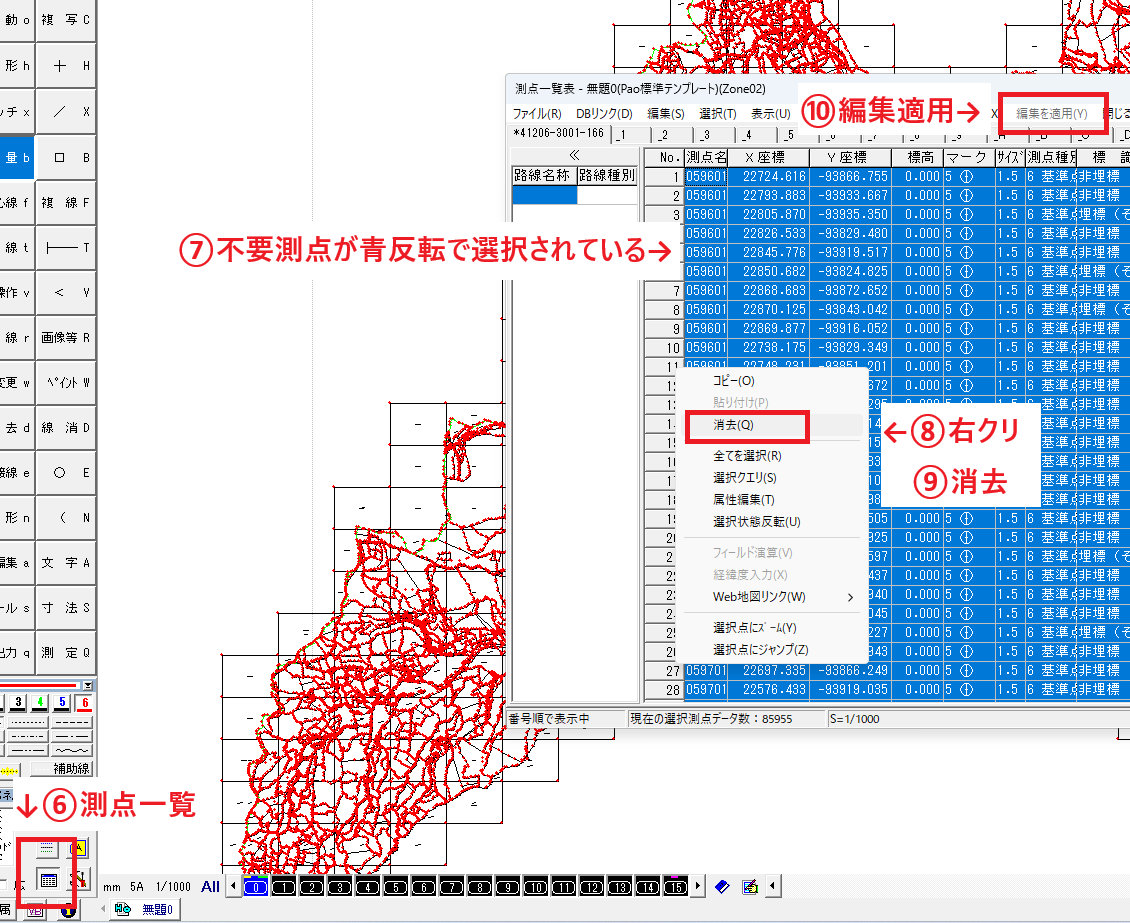

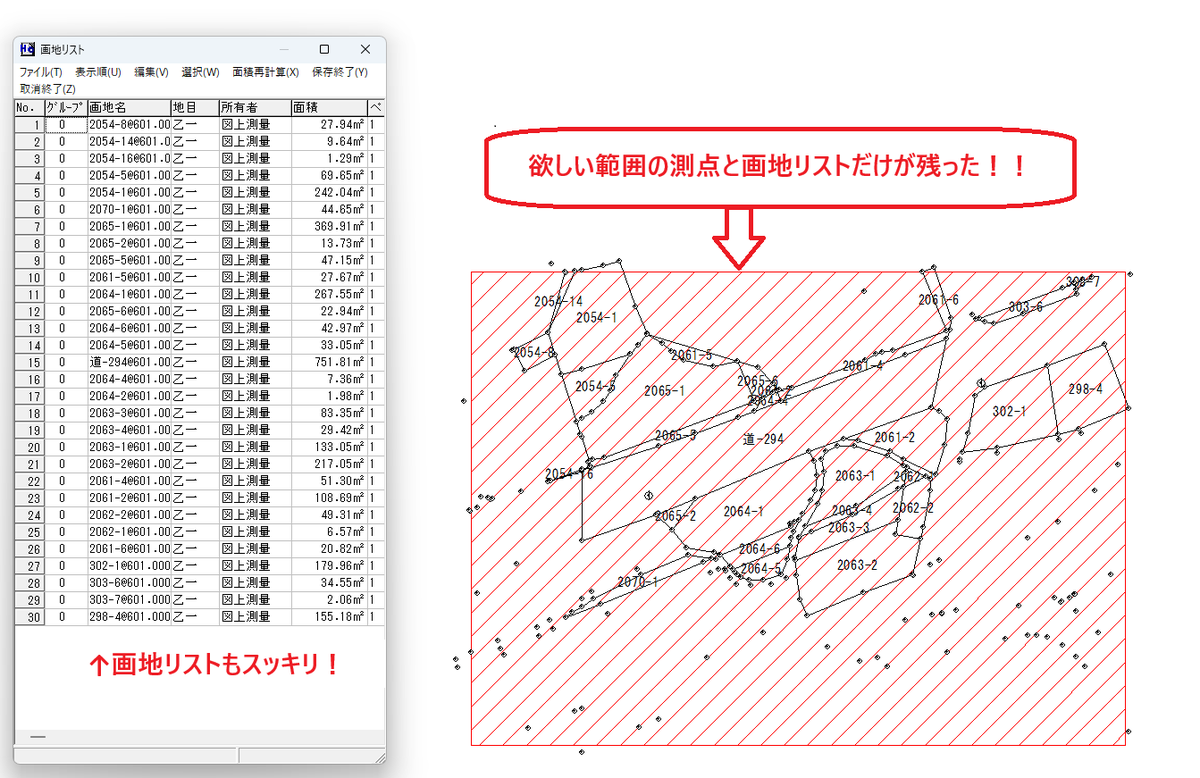

#HOCAD #1日1操作【法務局地図XML取込・整理】 ■取込:入出力→F→INP→地図XML→読込F指示 ■整理:測量設定→測点印ON→測量→測点��括処理→範囲選択→不要測点を多角で囲う→範囲確定→測点一覧→消去→編集適用 (これで膨大な範囲の不要測点及び不要画地リス��を削除できる) ふむ🤔スッキリ

momijikun_kiki's tweet photo. #HOCAD #1日1操作
【法務局地図XML取込・整理】

■取込:入出力→F→INP→地図XML→読込F指示

■整理:測量設定→測点印ON→測量→測点��括処理→範囲選択→不要測点を多角で囲う→範囲確定→測点一覧→消去→編集適用
(これで膨大な範囲の不要測点及び不要画地リス��を削除できる)

ふむ🤔スッキリ https://t.co/tOqQrtAl9n

1

20

1

2

1K

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

8 months ago

#HOCAD 自分のポストを検索して操作を思い出すスタイル

もみじ君 | 土地家��調査士(未登録) @momijikun_kiki

about 1 year ago

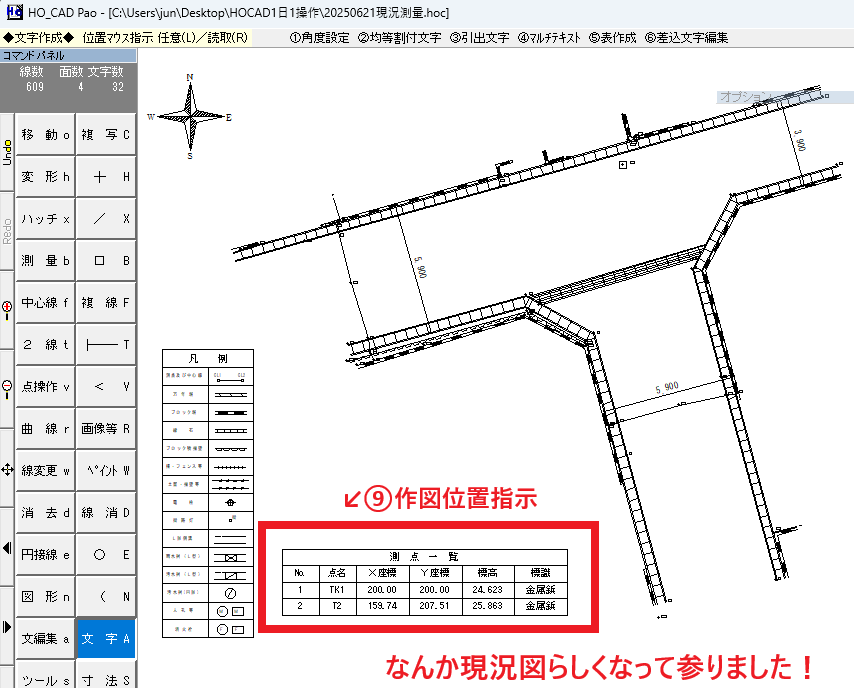

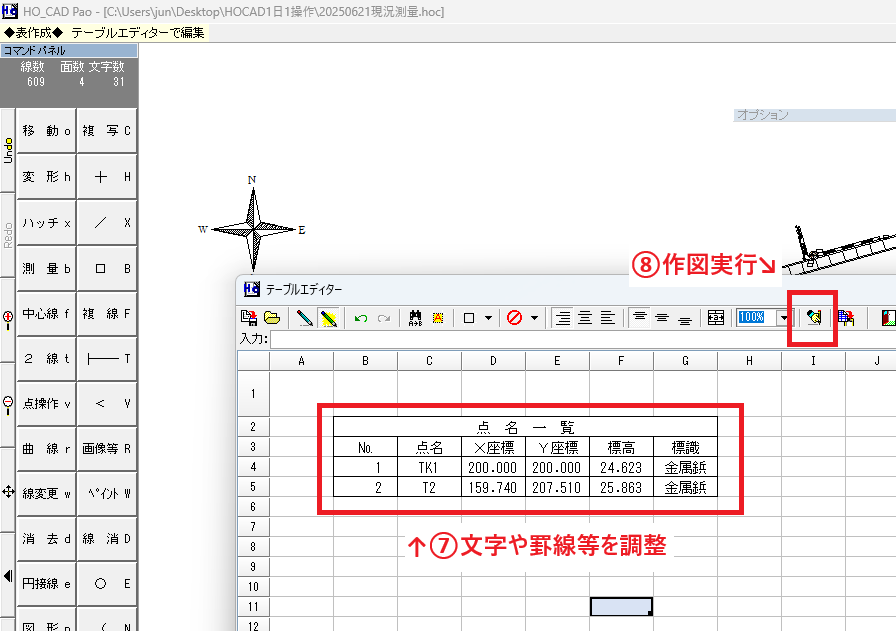

#HOCAD 1日1操作【#測点一覧書込 #テーブルエディタ (以下TE】 ◆測点一覧→測点を選択+コピー→��字→表作成→TEに貼付→タイトル.罫線等編集→作図実行→位置指示なんか現況図らしくなって来た！ウ～ム🤔テーブルエディタ良いね

0

19

0

3

2K

0

14

0

667

もみじ君 | 土地家屋調査士(未登録) @momijikun_kiki

9 months ago

#ワールドファイル #hocad 考えてる　考えてる.... 頼む��読んでくれ〜

0

6

0

340
