Top Tweets for #MEZW65C_RAM
#RP2350B #MEZW65C_RAM
ん～、やっぱりDIP40のEMUZ80の方がスッキリしていてカッコイイ😆
pico2で出来れば見栄えもEMUZ80並みにスッキリするだろうけど・・
GPIO数が少ないのがネックだ🤔🤔

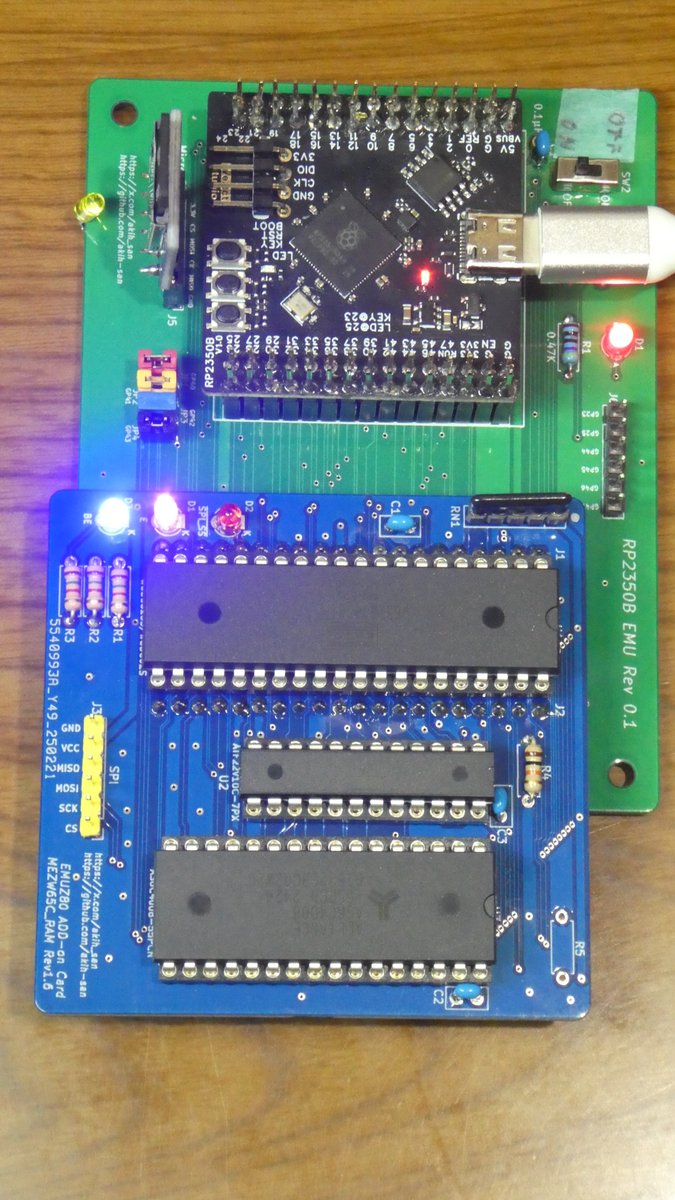

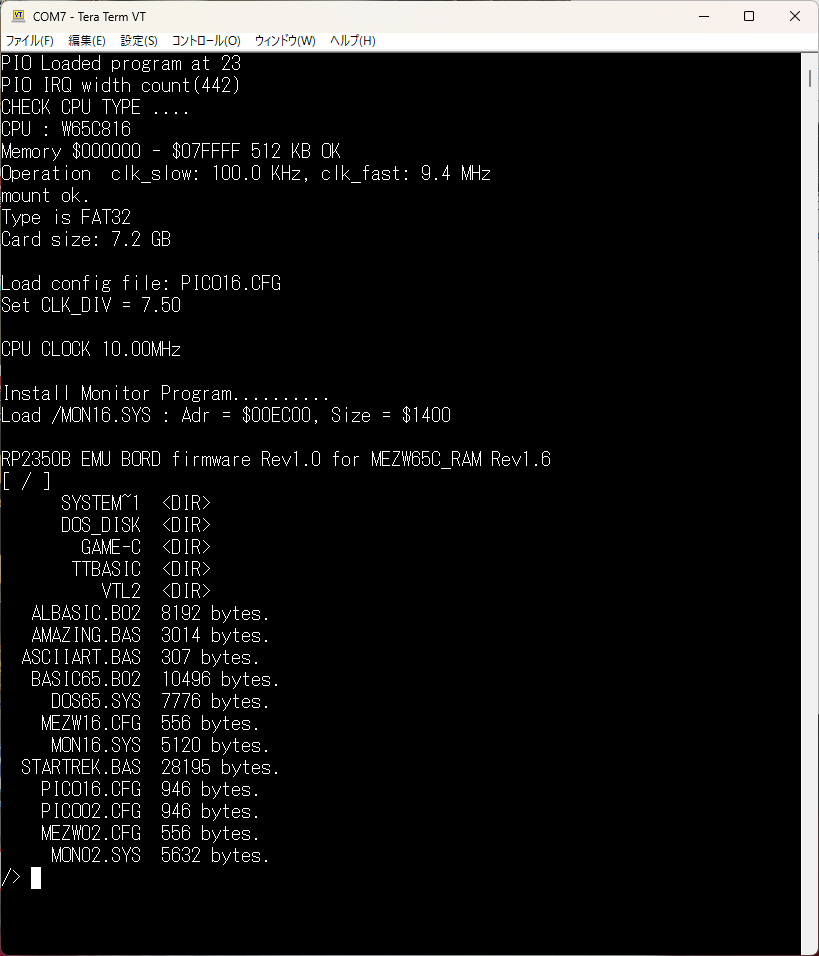

#RP2350B #MEZW65C_RAM
w65c816が動くようになりました。
ネイティブ、エミュレーション、どちらのモードでも大丈夫そうです。

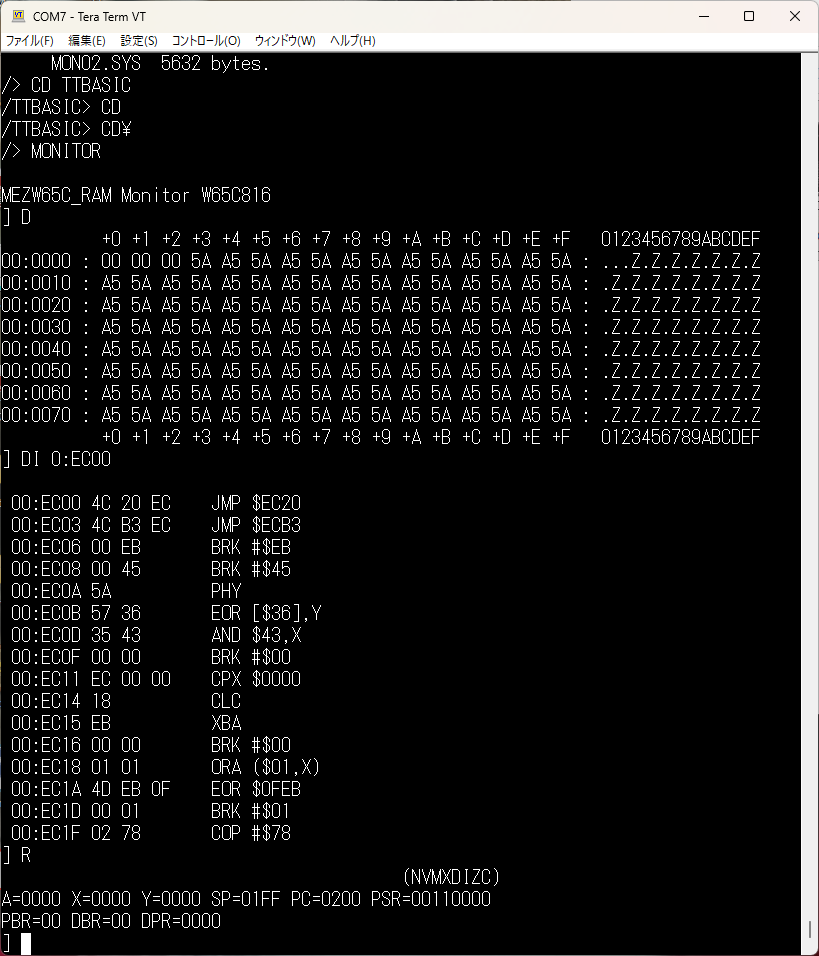

ネイティブ用のユニバーサルモニタを動かすと512Kメモリ全てをダンプで見ることが出来ます。😆
ただ、10MHzだとリセットがうまくかからない時があり、リセットシーケンスに課題がありそうです。
写真で真ん中のLEDが光っていて、ネイティブモード実行中が分かります。😁
#RP2350B #MEZW65C_RAM
RP2350BでSDカードとUART、PIOの動作確認。
FatfsのテストプログラムにPIO、UARTのサンプルプログラムをマージして動作させてみた。デバッグプローブも正常に動作することを確認。
PIOはボード上のLEDを3Mhzで点滅させている。
SDカードはディレクトリの表示の繰り返し。アクセス時に赤いLEDが光る😆
UARTは、"Hello UART!"を繰り返す。
ただそれだけのプログラムだけど、VSCODEでのプログラムとデバッグできるスタート環境が揃ったかな😊
@DragonBallEZ #RP2350B #MEZW65C_RAM
rp2350BでMEZW65C_RAMを動かす試み😆
CLK, CLC部分をPIOに置き換えて、他はCPUでGPIOを動かす感じかな。@tendai22plusさんのemuz80_pico2(https://t.co/de9pGXURkB)はとても参考になります。とりあえず、ピンの割り当てと図面への落し込みをやってます。😆

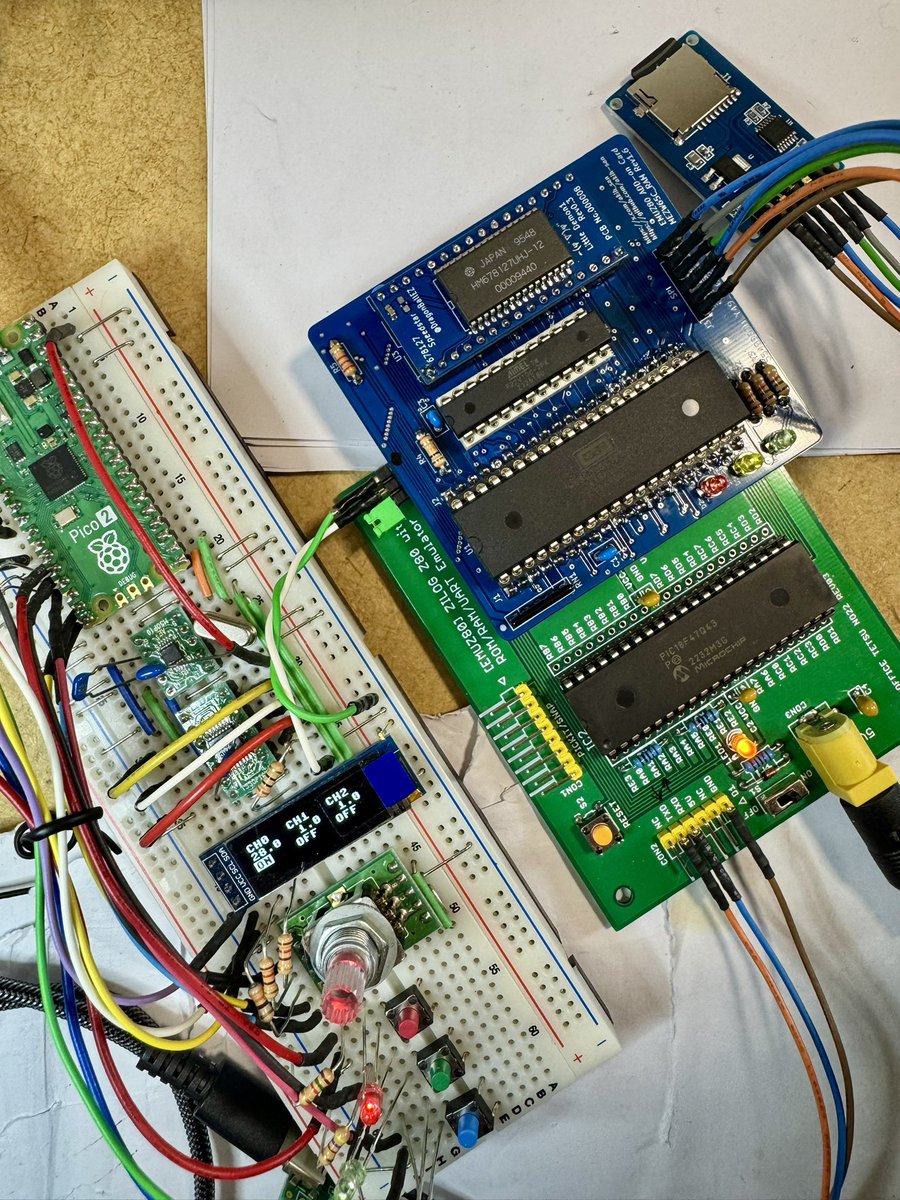

#LittleDemon12 に交換してチャレンジ❣️⭐️、28MHz はOK‼️でしたが 29MHzは完走せず、、もうちょいな感じなんだけど😂
#MEZW65C_RAM Rev1.6 #LittleDemon1

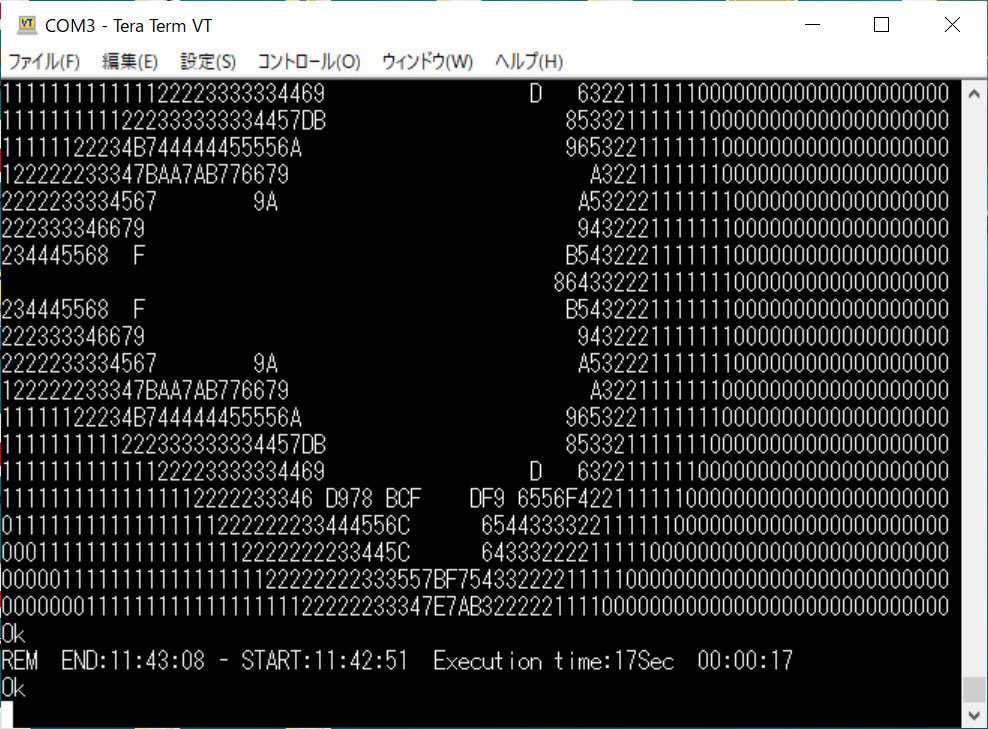

@akih_san W65C02S ｽｹﾞｪ! 🔥 Z180(Z8S180)の 62MHz超えてますよっ！😎 #MEZW65C_RAM Rev1.6 #LittleDemon1
https://t.co/Y2m7hcLul0
動いた〜🌟 65C02 16MHz‼️でOKでしたー‼️ 65C816の方はBASICは立ち上がってリストの入力はできましたが実行はダメでしたー🙅♂️ #MEZW65C_RAM Rev1.6 #LittleDemon1
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
MEZW65C_RAM Rev1.6のPCBを組み立てました。
動作は良好です。
これまでの結果をGitHubに公開しました。
https://t.co/YLvWNK74aK
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD

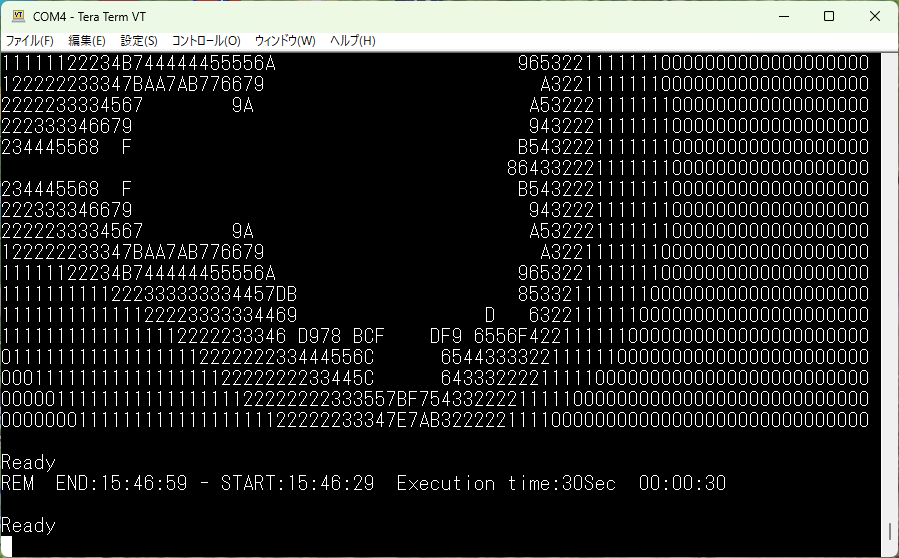

W65C02S6TPG-14の14MHzの実力は、ASCIIARTが30秒です。@DragonBallEZ さんが、Z80を36MHzにオーバークロックして（凄いですね😍）ASCIIARTを動かしてます。
https://t.co/KYqUflpA0w
結果は33秒なので、W65C02S6TPG-14は、Z80の36MHz相当の実力がある？？😆😆
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
邪道化もしれないが、VCC-GND間に抵抗を入れてみた。
これで、定常��に電流が流れる。10KΩから試してみた。
3.3KΩで電源OFF、ON時にSD初期化が出来るが、少々不安定。2.2KΩ以下なら問題なさそう。2.2KΩなら電流値も気にする必要はなさそう。😅
これで様子見だなぁ😆
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
EMUZ80の電源SWをOFF->ONすると、SD初期化でエラー。5分くらい放置してONするとOK。OFF後にVCCとGNDを短絡してからONすると、必ずOK・・
どうも電源OFF後に、すぐに電荷が抜けない？
電源に関しては素人😅
電源SWはVCCをオープンにするだけ。
さて、どう対処するか���
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
緑は、標準ロジックのRev1.2。黄色はRev1.4で切替SWがあり、改造で赤（Rev1.5）相当になってる。Rev1.5はファームでCPUを調べるように修正してあるので切替SWが無い。
まだシルクミスがある。またPLDにしてから、PowerON時のSDリセットが不安定で対策を検討中😅😅
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
SRAM HM678127UHJ-12は入手困難だし、@DragonBallEZ さんのAS6C1008ピン互換アダプタLittle Deamon1 Rev0.3を使用するという特殊環境で、トライアル的な位置づけ。
SRAM AS6C4008はアクセスタイムが55nsなので、W65C02、W65C816で10MHzで動作したのが嬉しいですね。😆
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD

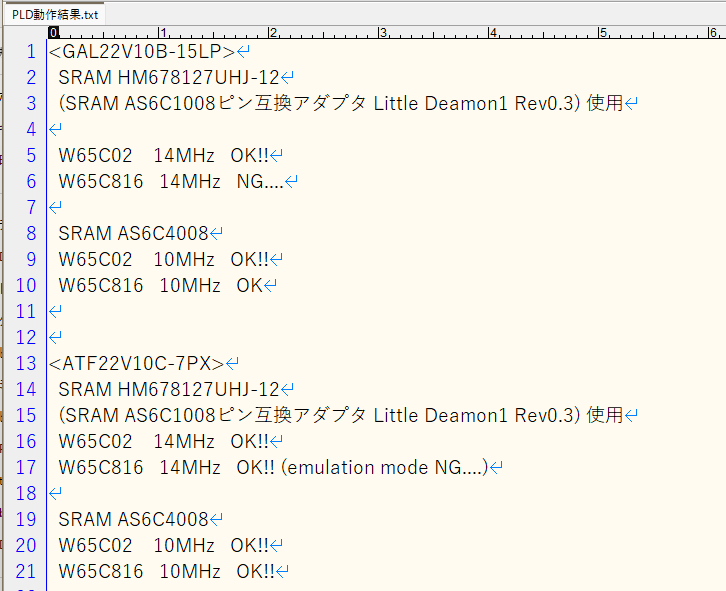

SRAM ①HM678127UHJ-12と②AS6C4008の動作結果をまとめた。
遅延7nsのATF22V10C-7PXで
①14MHz OK
②10MHz OK
ただ、816エミュレーション時が①14MHzがNGです。CPUタイミングダイアグラムはエミュでも変わらないので、NGの理由は不明（10MHzではOK）
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
@DragonBallEZさんのLittleDemon1を使って、W65C02を定格の14MHzで動かすことが出来ました。
ASCIIARTの結果は30秒😆
やっと、動かすことが出来ました。
ただ、816では、まだメモリチェックでバンクが切り替わるとNGになるので、なかなか手ごわい😭😭
