自作キーボードできました!!!
#torabo_tsuki のMサイズ!
無線分割トラックボール付きキーボードです☺️
#自作キーボード
#SelfMadeKeyboard
#maker
#DIYkeyboard

This is my first time joinnig #KEEB_PD🎉
#KEEB_PD に初参加しました😃
#自作キーボード
#分離キーボード
#くまお工房
#kudox
#keyboard
#splitkeyboard
#selfmadekeyboard https://t.co/Z3d6WCx3CB

melgeek さんを見習ってキーボードをお送りする用のバッグを作ってみました☺️✨
We respect melgeek, thus made bags to deliver the keyboard.
#キーボード
#自作キーボード
#くまお工房
#kudox
#keyboard
#splitkeyboard
#selfmadekeyboard https://t.co/b5WkmmgnMy

melgeek さんを見習ってキーボードをお送りする用のバッグを作ってみました☺️✨
We respect melgeek, thus made bags to deliver the keyboard.
#キーボード
#自作キーボード
#くまお工房
#kudox
#keyboard
#splitkeyboard
#selfmadekeyboard
@instagram
https://t.co/SMKJ67OwTR

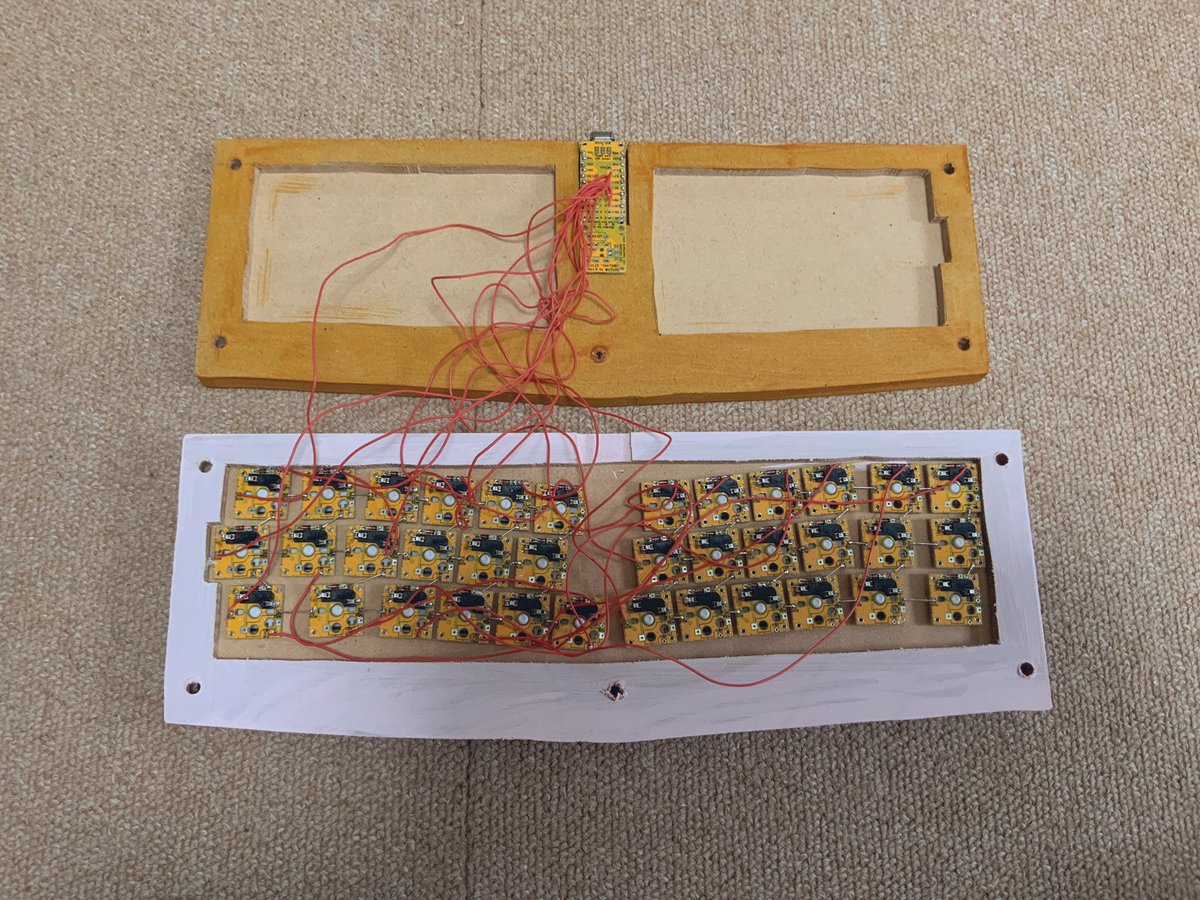

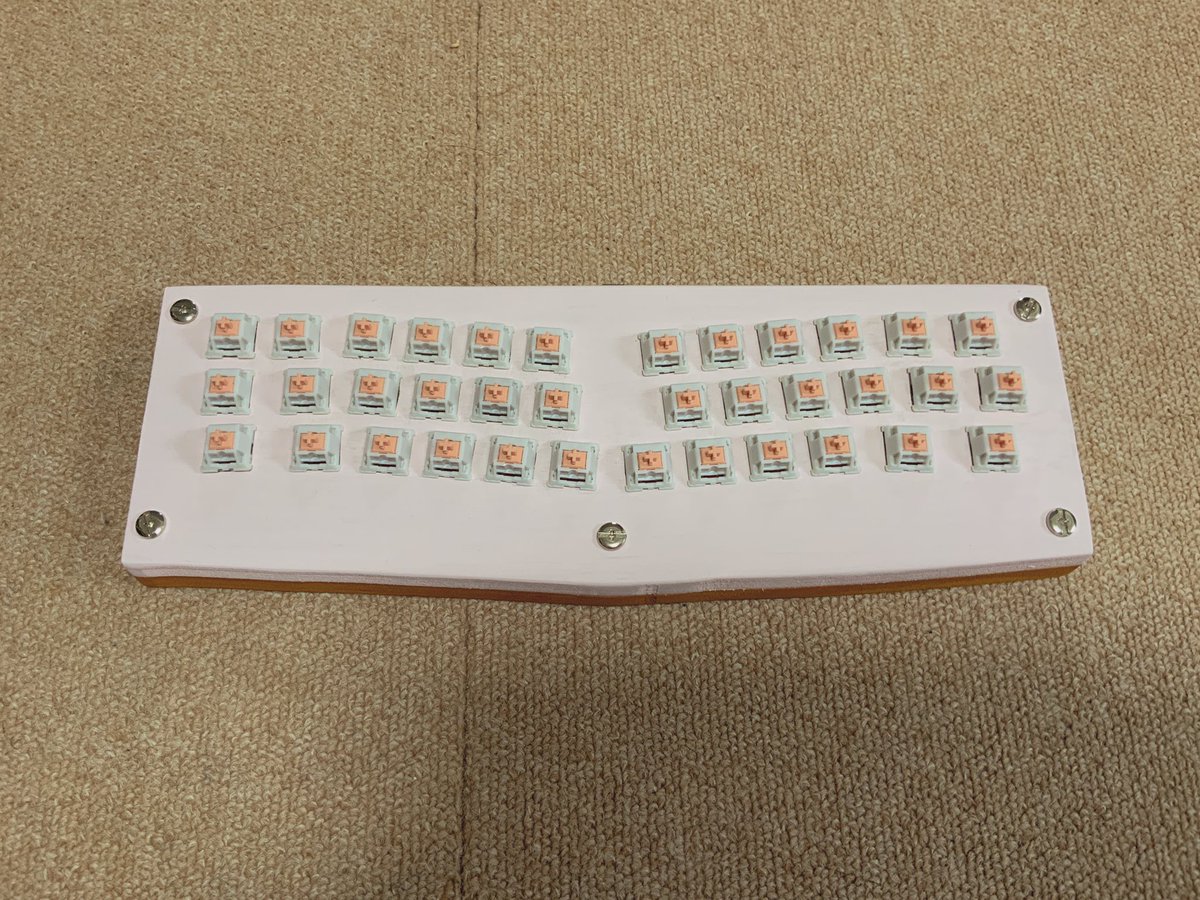

おまけです。中は、写真のようになっています。キースイッチは奮発してHoly Pandaです。キーキャップはsimpleJAです。とても良いです。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

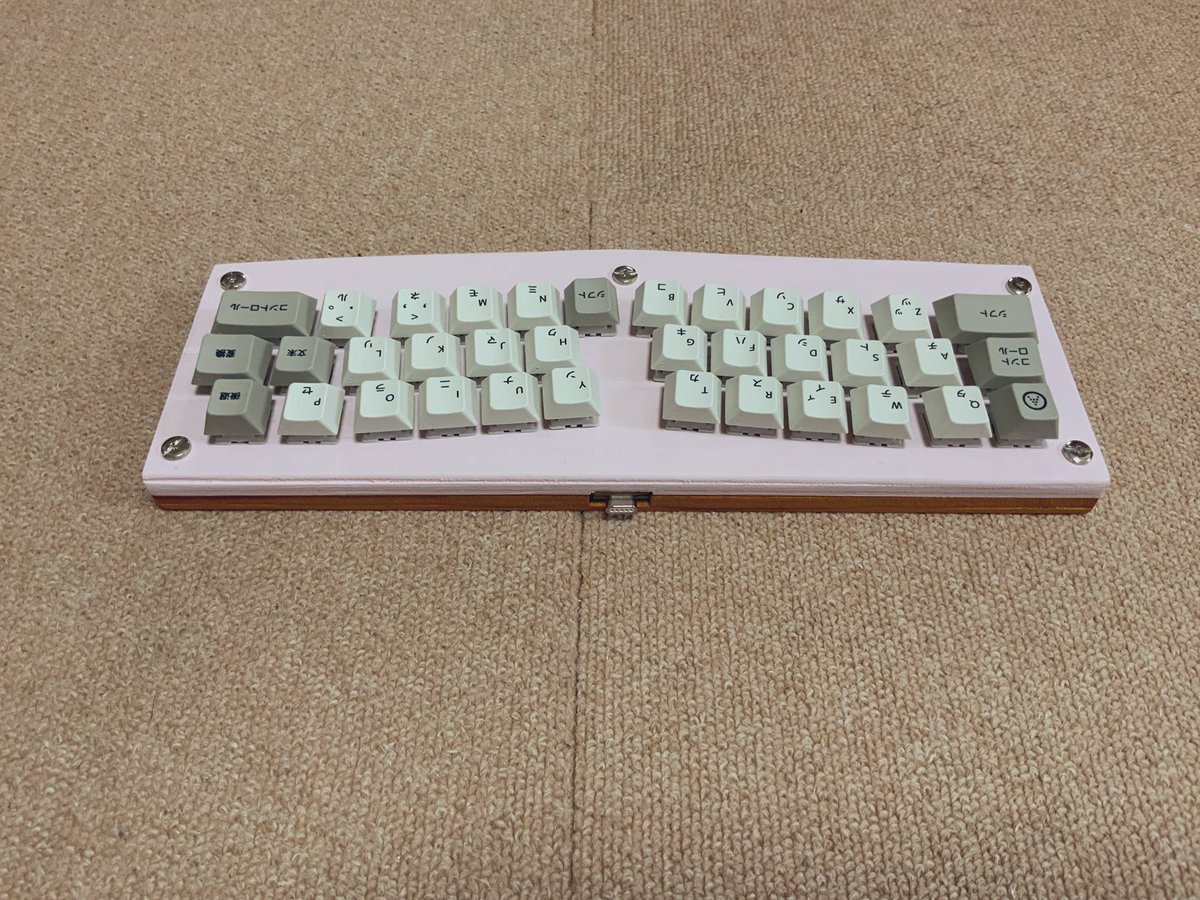

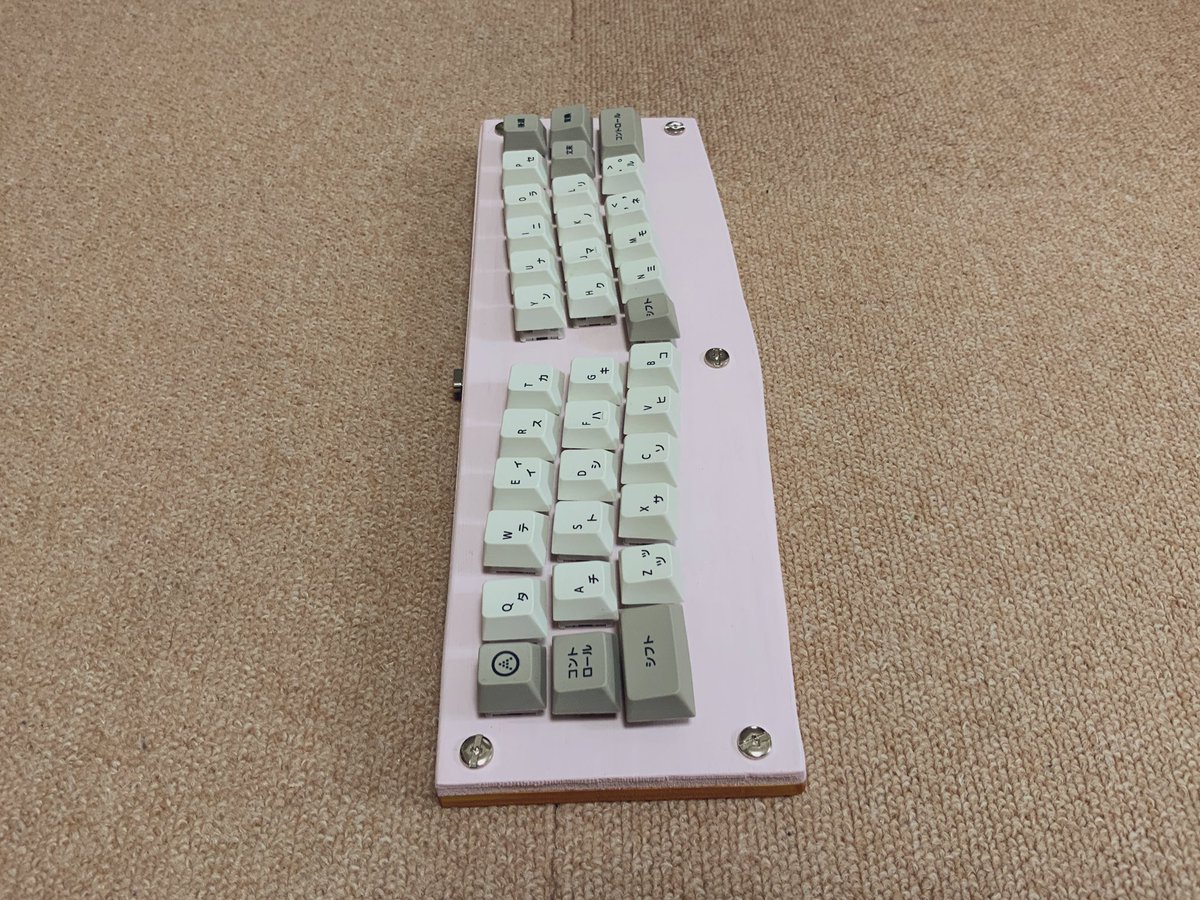

4日目です。以前、100均で購入した塗料2つを使ってケース上下を塗り分けました。2色だと、何となくケースの厚みがごまかせます、Alice配列の自作キーボードcool836Aが完成しました。SU120 のお陰で、短期間でも自作できました。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

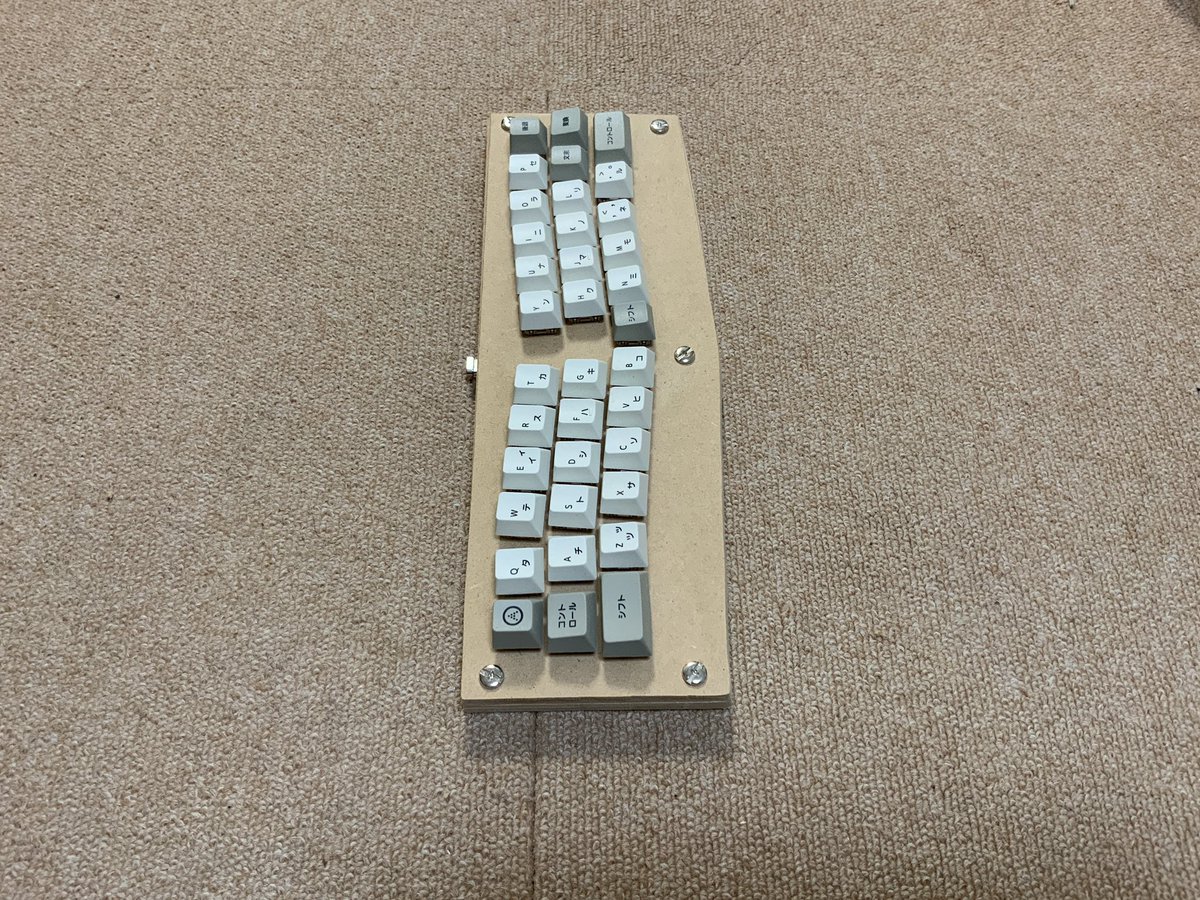

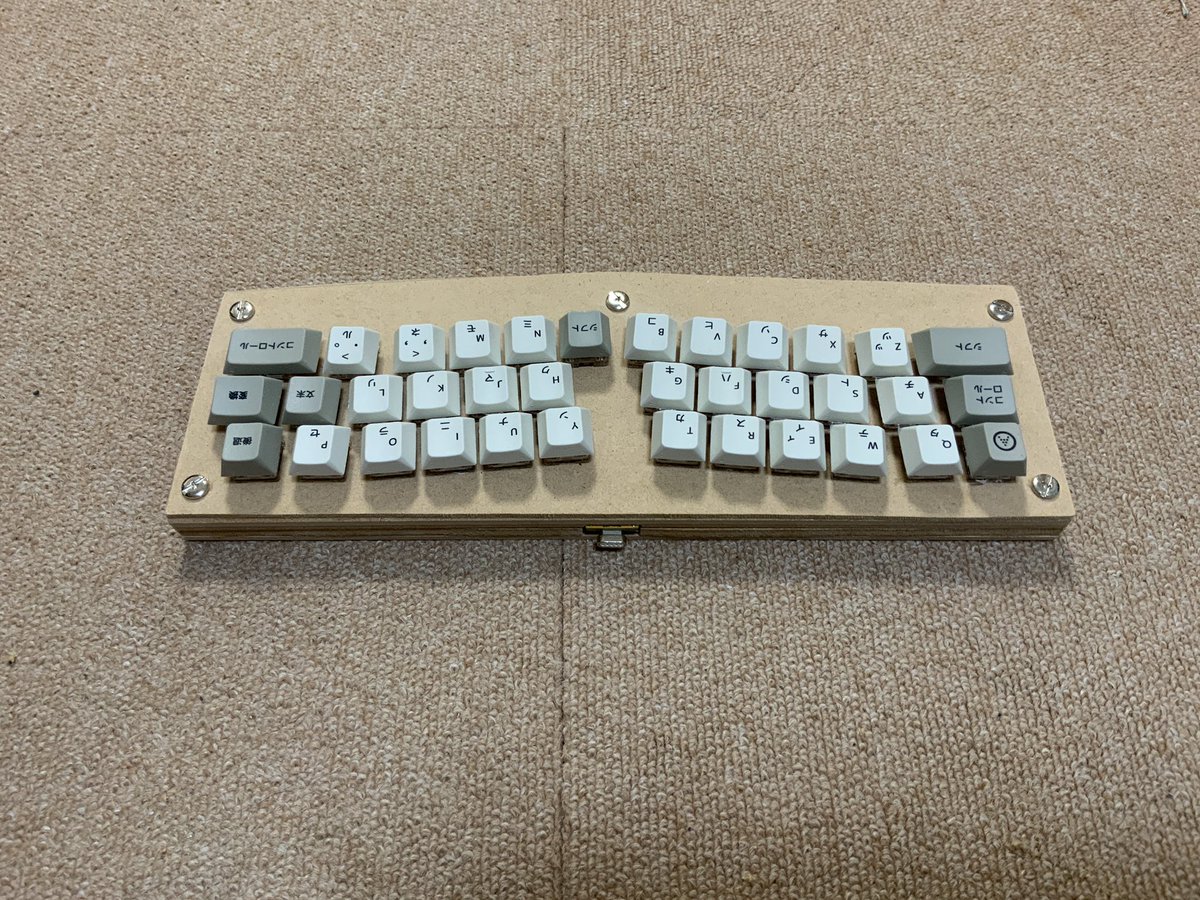

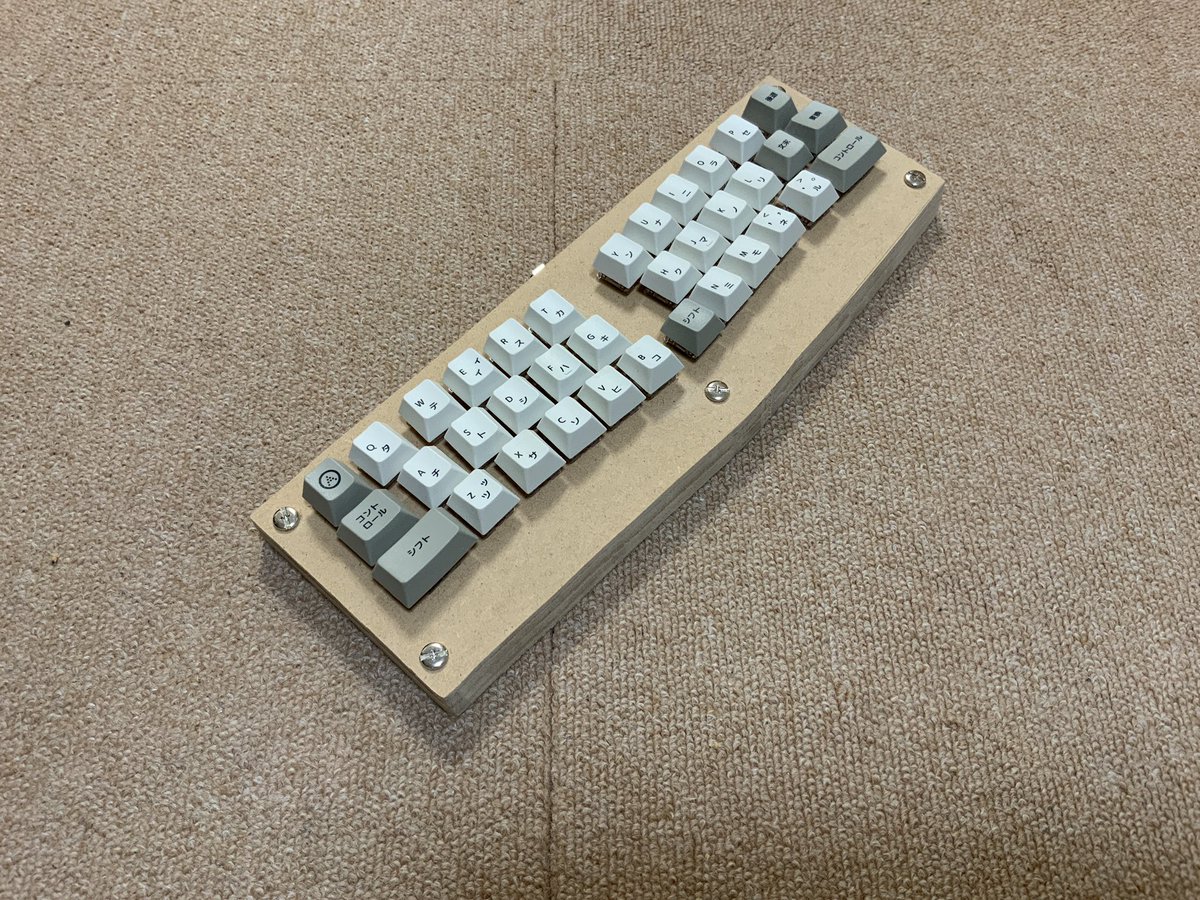

更新が遅くなりましたが、3日目です。日中は用事があり、作業は夕方から始めました。ケースの厚みを抑えることを考えて、ミドルプレートを作り直しました。15ミリの組みネジでケースを固定できる厚さとなりました。着色は明日以降です。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

なかなか思い通りに入力できず、半日格闘しました。取り敢えず、入力できるところまで完成しました。2日目はここまでです。明日(3日目)はケースづくりに専念します。ここまでの文章は、新しい自作キーボードで入力しました。
#自作キーボード #cool836A #SU120 #selfmadekeyboard
試行錯誤した結果、MDF5mm厚1枚で配線とpro micro等収めるのが難しく、ミドルプレートは2枚となりました。10mmの空間があるので、配線をゆとりもって引けます。kicadで1枚のPCBで作ると、1枚で収まったかもしれません。手作り故の選択です。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

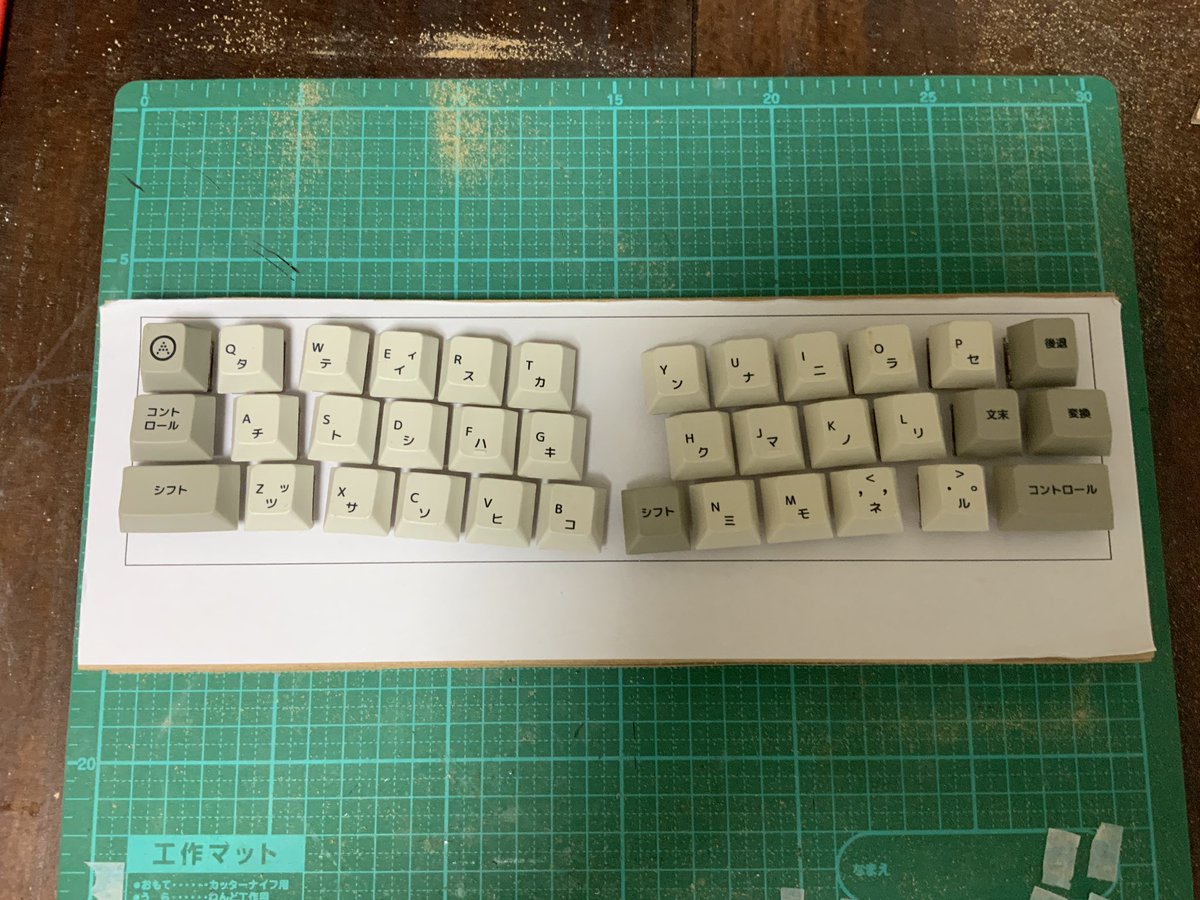

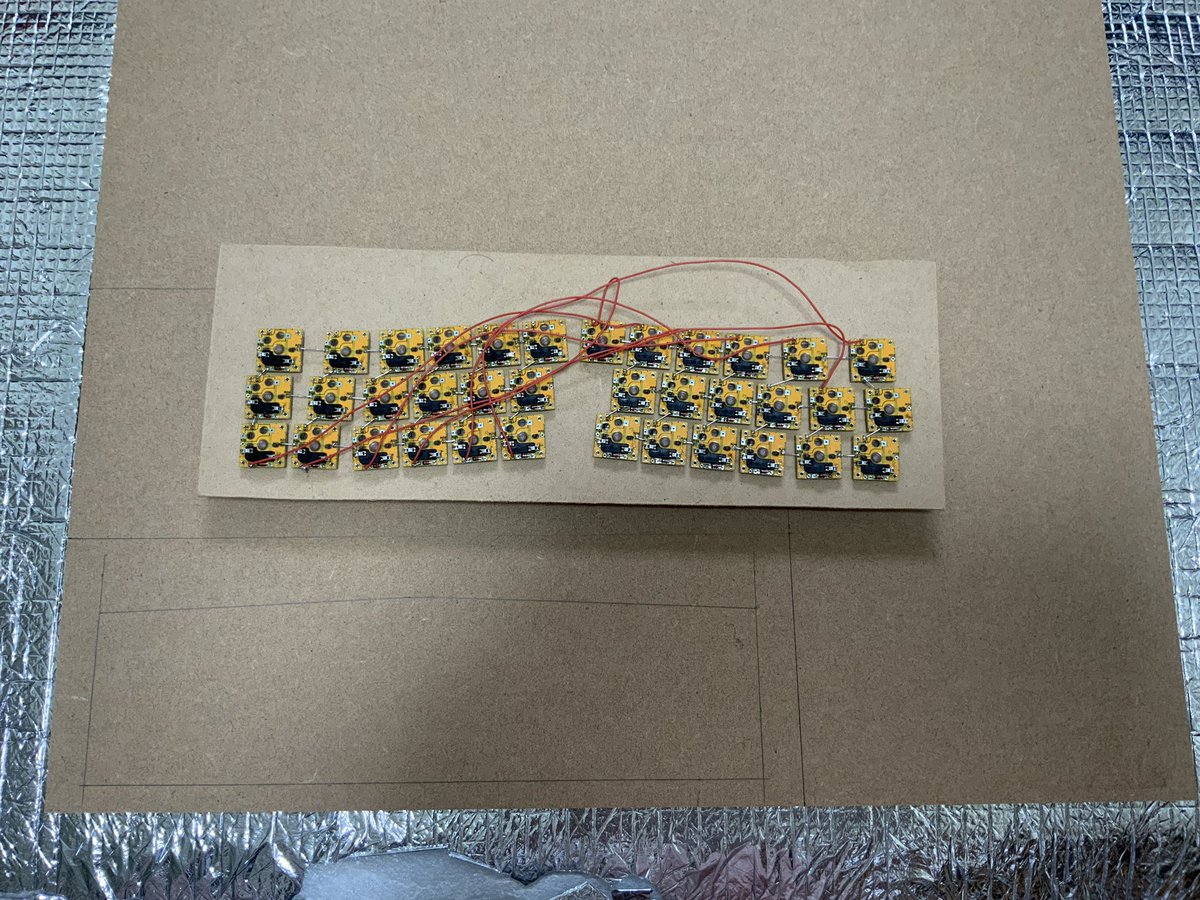

2日目です。pro microに繋ぐ基盤までの配線を仕上げました。次は、ケースの制作です。スイッチプレートの裏面(SU120がある側)が入るよう、内側の線を引きました。外形はおおよそです。MDF5mm厚1枚で基盤は収まります。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

大体の配線処理を終えました。1日目はここまでです。明日(2日目)は、ファームウェアを考えながら、細かい配線とpro microにつなぐ処理をします。同時に、ケースの作成も考え始めます。今回はMDF合板でケースを構成します。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

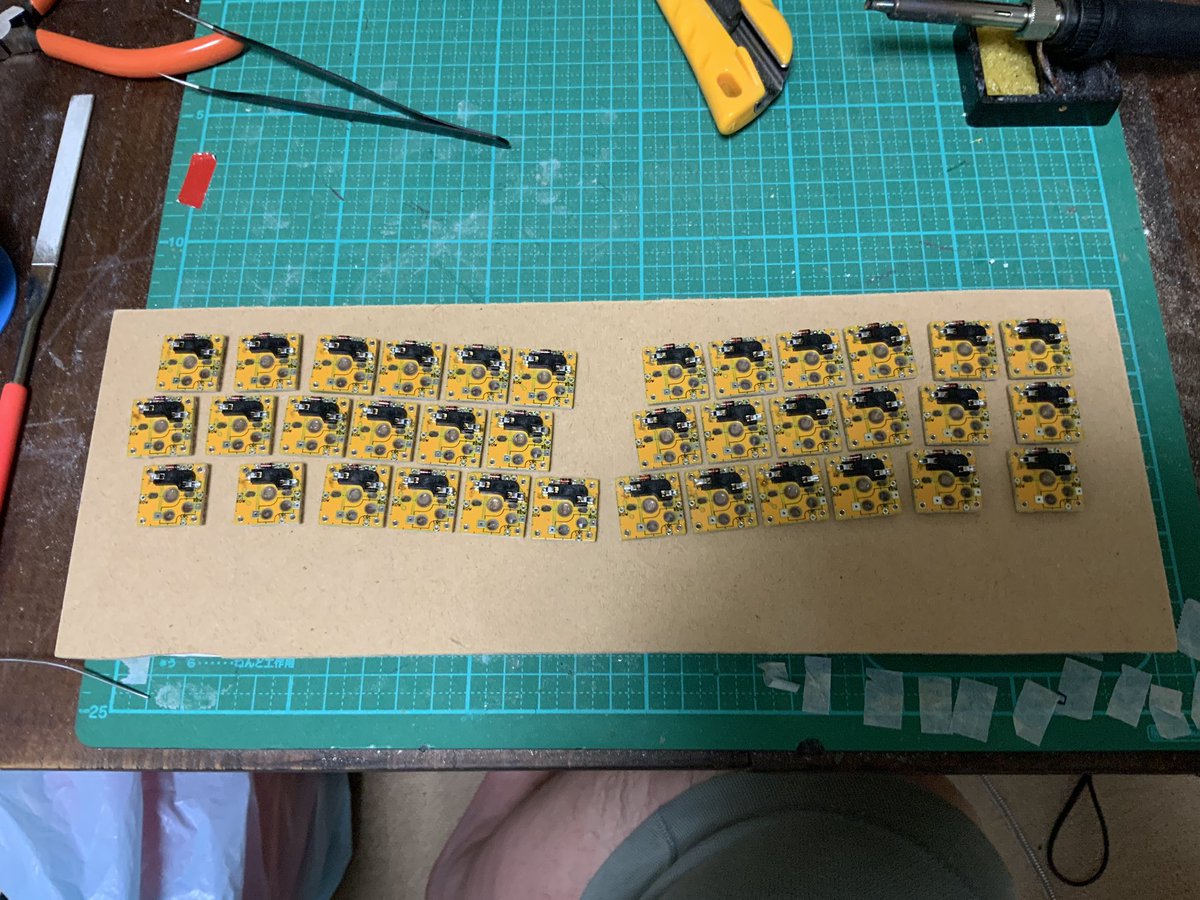

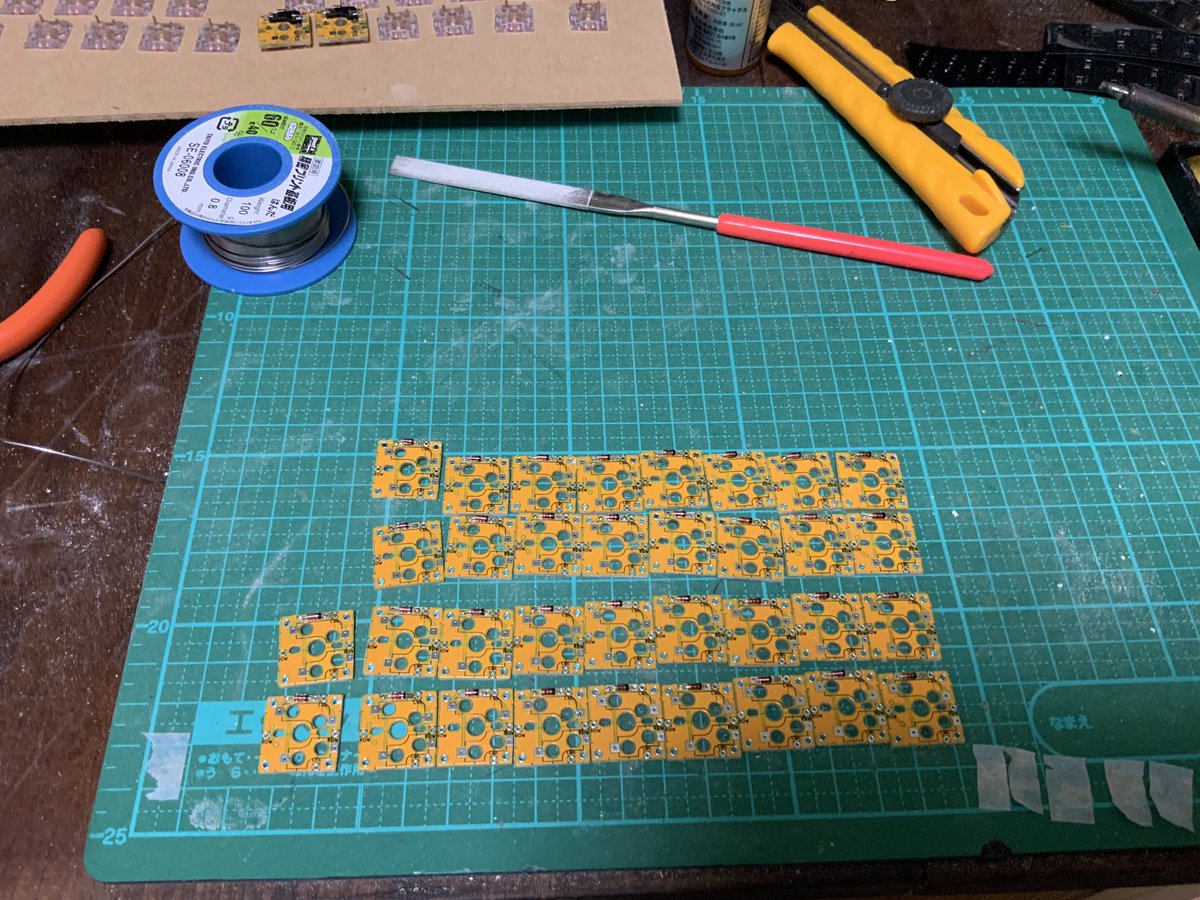

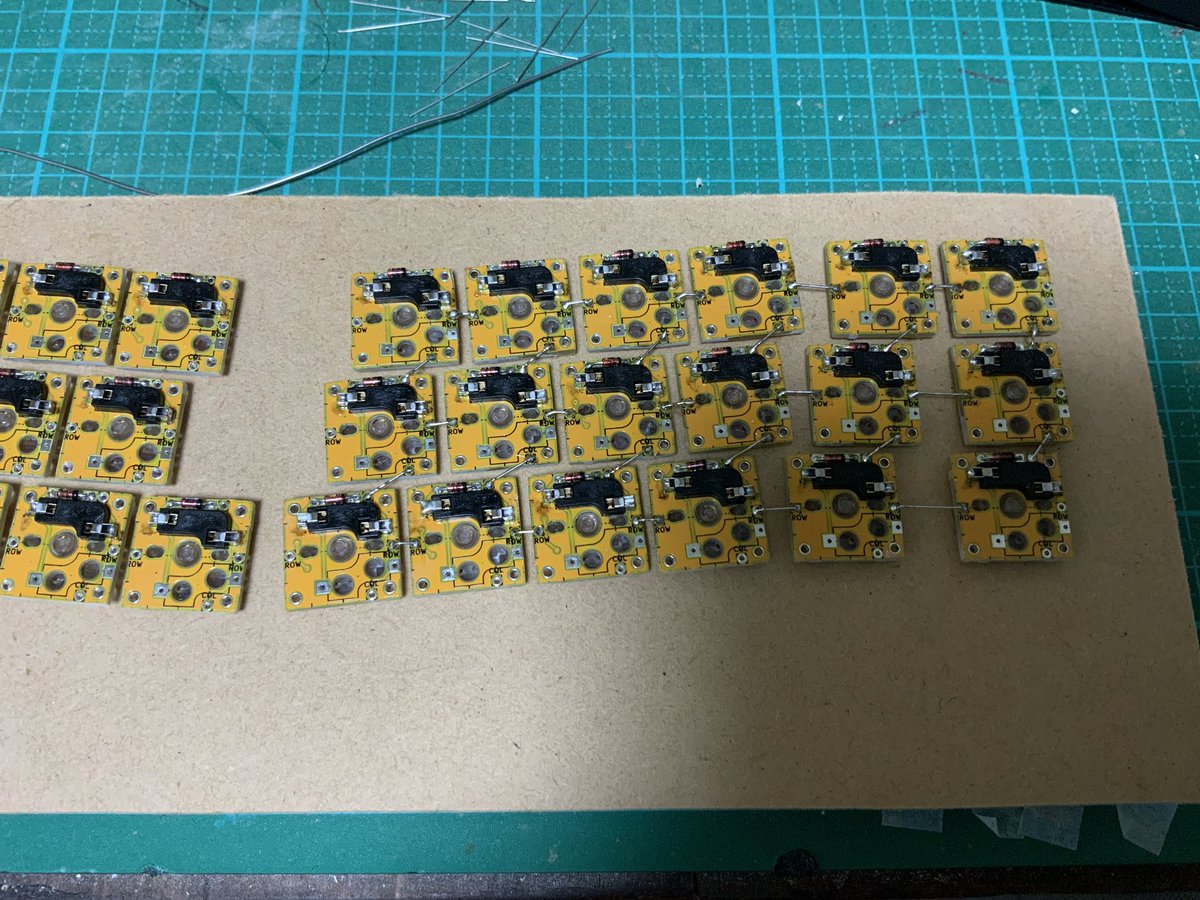

今回は連結したまま配置ができないことがわかったので、一枚一枚切り離して使用します。それを配置して、切り取ったダイオードの足を使って連結します。切り取った足をコの字形に折り曲げてハンダ付けしています。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

SU120を3枚用意しました。しかし、スタビライザーが装着できる部分を切り取ったら、2枚で足りました。とりあえず切り取って、仮置きしました。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

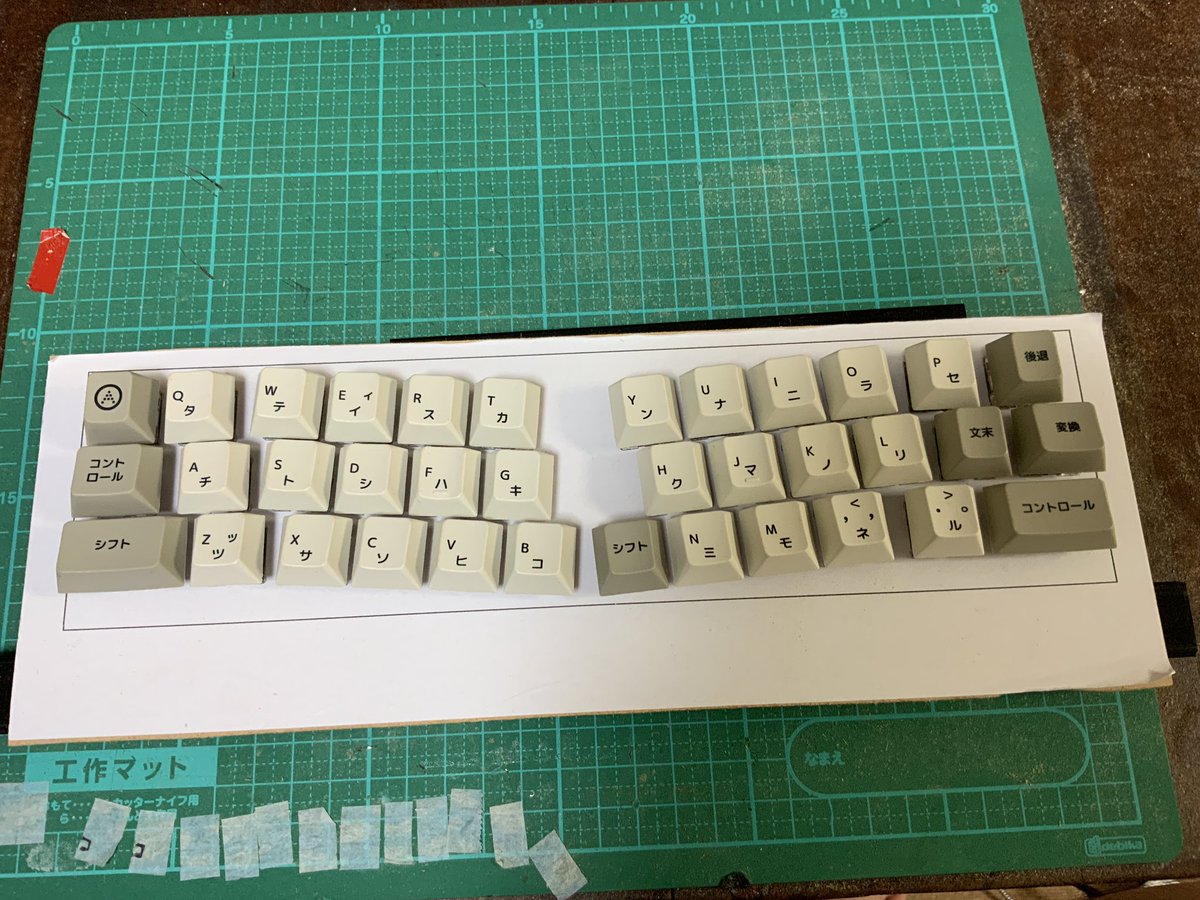

全てのキースイッチの枠を裁断し、とりあえず余っていeverglide sakura pinkを挿しこみました。イメージを掴むため、キーキャップを装着しました。あまりキーの大きさを考えずデザインしたので、何箇所か、隣り合ったキーに隙間ができています。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

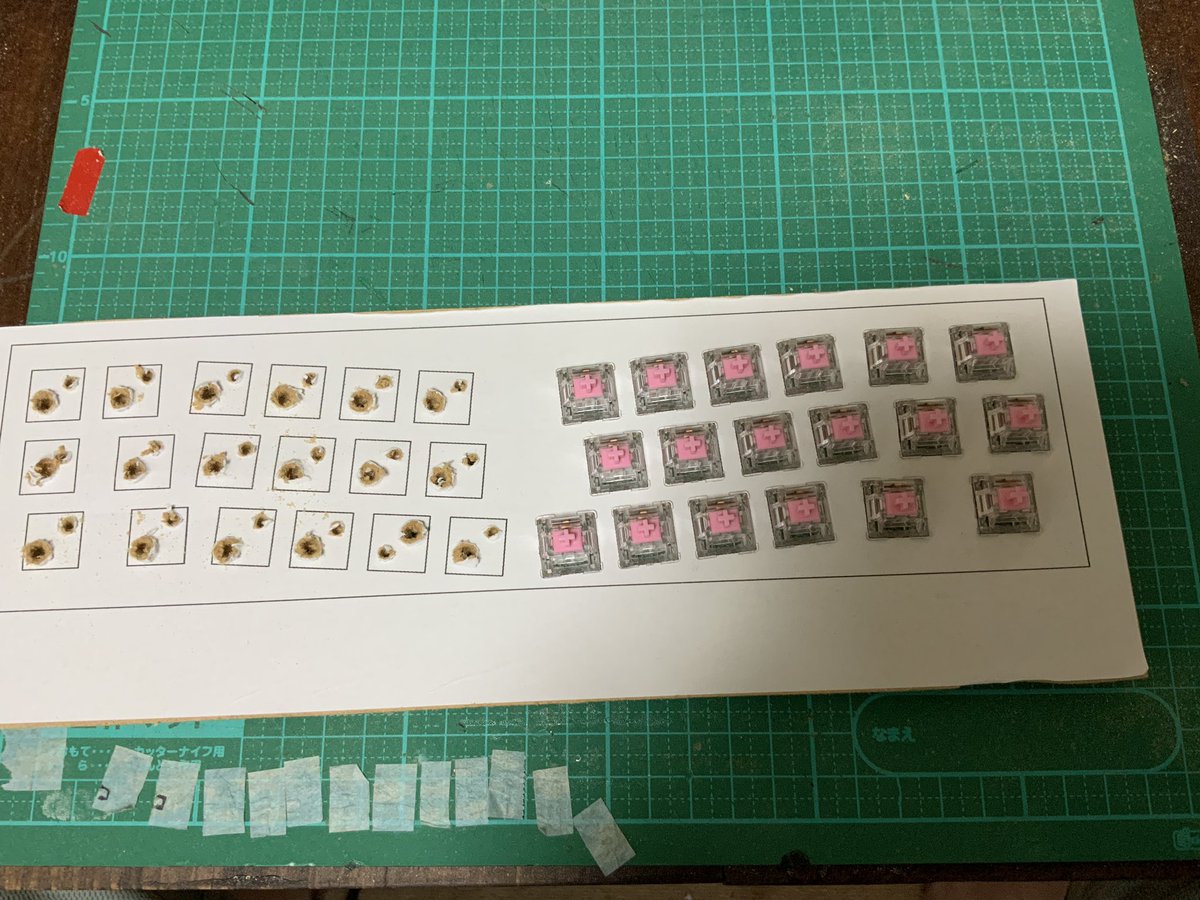

今回は36キーのキーボードです。半分まで裁断が終わりました。裁断するたびに、キースイッチをはめて、大きさの確認しています。全て裁断が終わると、次にSU120を使って基板の作成に取り掛かります。1日目で、そこまで行ければいいのですが。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

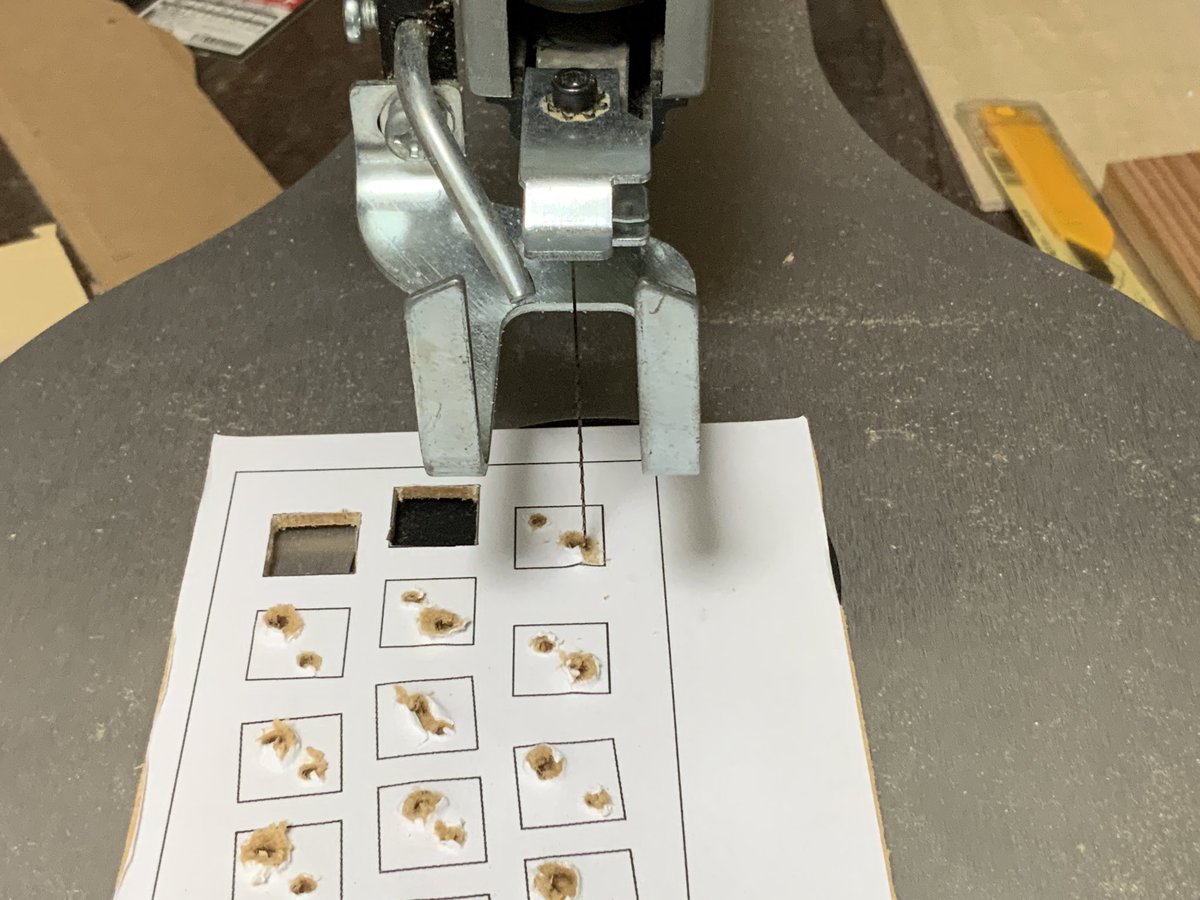

穴一つ一つに電動糸鋸の刃を外して通します。そうやって、キースイッチ一つずつ裁断していきます。ここからは地味な作業です。ただ、2.5mm厚MDFは柔らかいので、勢いで切り過ぎてしまいそうです。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

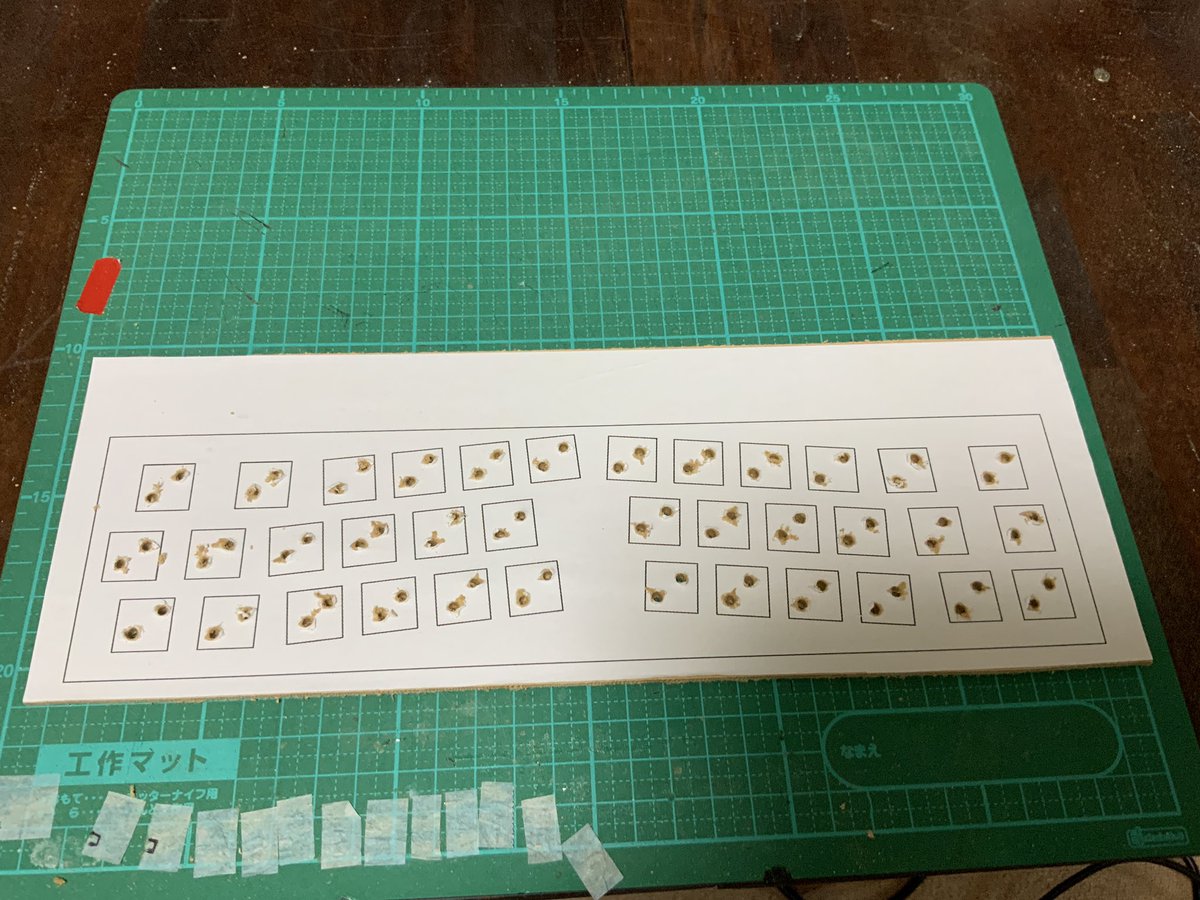

紙出力したものを2.5mmMDF板に糊で貼り、電動糸鋸で外形を裁断しました。そのあとは、キースイッチ一つずつ、電動ドリルで穴を開けました。
#自作キーボード #cool836A #SU120 #selfmadekeyboard

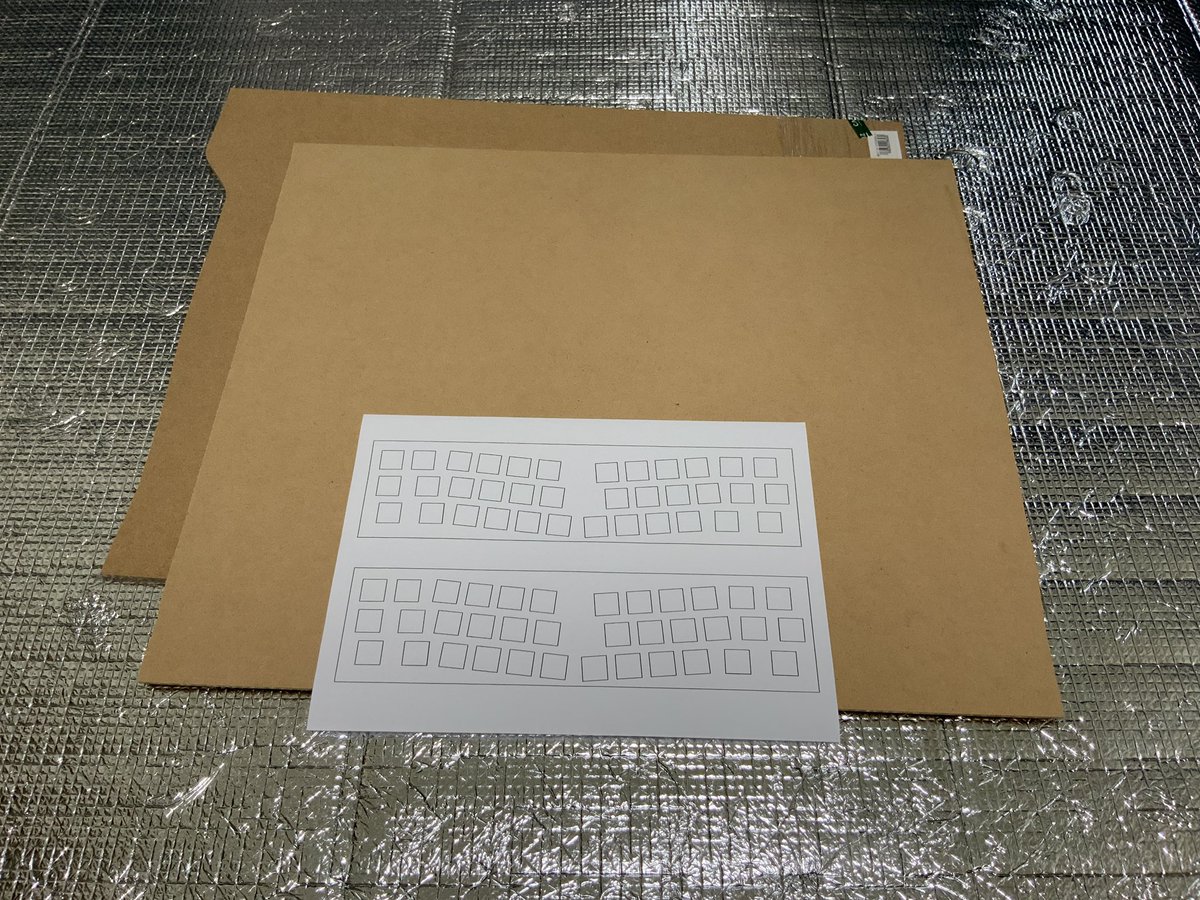

4連休なので、自作キーボードを一から作れるか、挑戦してみます。キー配列だけは数日前から構想していました。KLEのサイトで配列したものを、Plate&CaseBuilderのサイトに持っていき、そこで打ち出したものをinkscapeを使い紙出力しました。
#自作キーボード #cool836A #SU120 #selfmadekeyboard
