Top Tweets for #Z80PicCompact

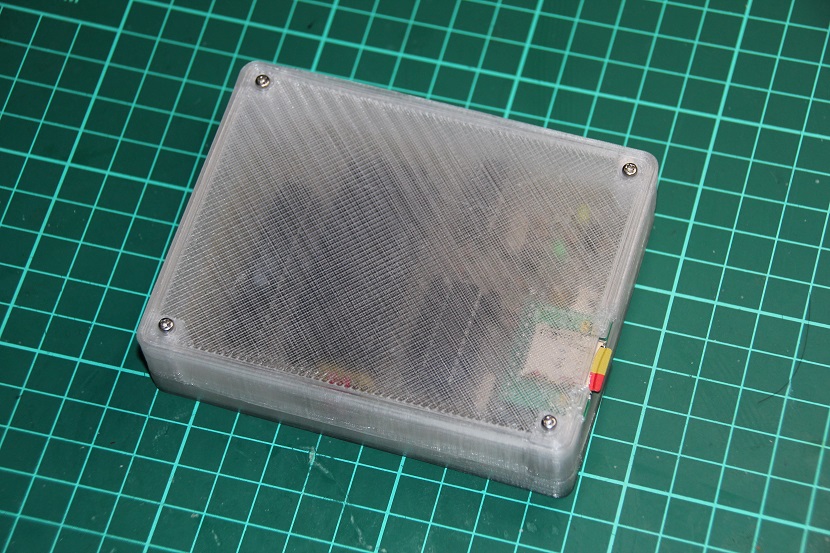

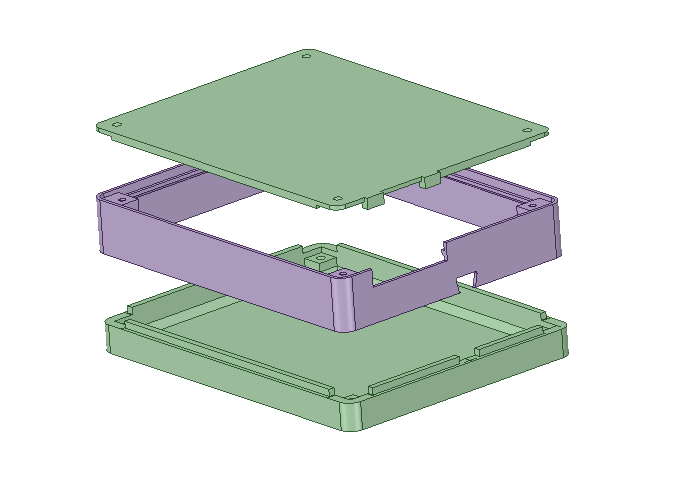

Z80を使った実験をする際等速い方がいいので開発用基板の使用頻度が意外に高いです
今後も安定した動作を保ちたいので3Dプリンタでケースを作ってみました
エポキシ接着剤とレジンを使ってPETG部品の透明化のためのコーティング実験もやってみました
https://t.co/ckUDoiLGrF
#Z80PicCompact #DSMech

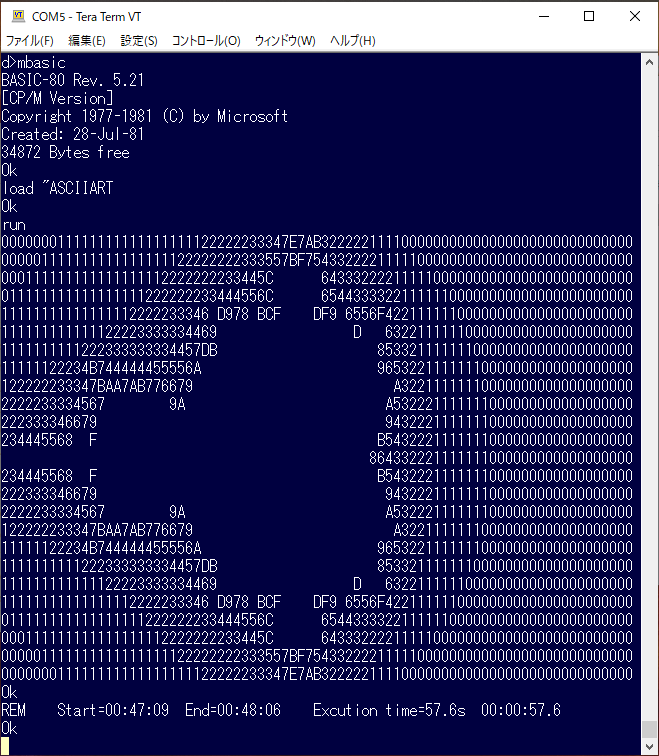

20ピンのPICを使用した3チップ構成のZ80ボードでZ80側を20MHzにして動作確認を行いました
但し、プリント基板は弄らずに汎用機基板で作ったディバッグ用のものに74HCU04と水晶を追加して実験しました
結果はZ80側のタイミング調整によりASCIIARTが動作しました
https://t.co/oFsBq4TYAn
#Z80PicCompact
20ピンのPICを使用した3チップ構成小型Z80ボードのケースを作成してみました
チューインガムくらいのサイズになりました
PCB設計環境から3Dデータを引き継げるので便利ですね
https://t.co/DNUcG7oSc3
#Z80PicCompact #DSPcb #DSMech
20ピンのPICを使用した3チップ構成小型Z80ボードが動きました^^/
Z80とほぼ同サイズでUSBケーブルを接続するだけでCP/Mが動きます（CP/Mの自動起動も可能）
40ピンのZ80を使用しCP/Mが動くワンボードをこれより小さく作れるだろうか？
https://t.co/MS93rro48R
#Z80PicCompact #Z80 #CPM #PIC18F14K50
20ピンPIC使用の3チップ構成小型Z80ボードを検討中
CP/Mで遊んでいるとアクセス中等の状態を示すLEDがあった方がいいと感じました
I/O数が圧倒的に不足している状態ですが何とか状態表示用LEDを追加できたのでパターンをアップデートして製造依頼しました
https://t.co/hNWDjubUE3
#Z80PicCompact #Z80
20ピンPIC使用の3チップ構成小型Z80ボードを検討中
CP/Mで遊んでいるとアクセス中等の状態を示すLEDがあった方がいいと感じました
I/O数が圧倒的に不足している状態ですが何とか状態表示用LEDを追加できたのでパターンをアップデートして製造依頼しました
https://t.co/hNWDjubUE3
#Z80PicCompact #Z80

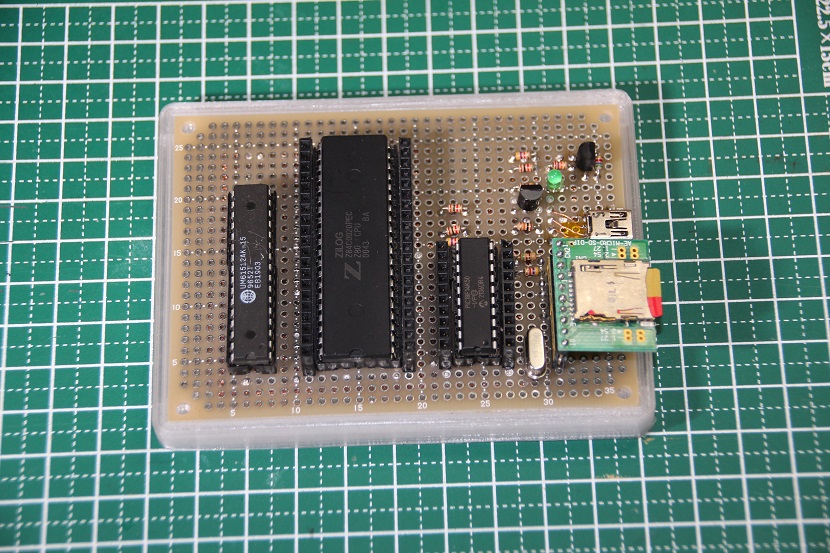

20ピンPIC使用の3チップ構成小型Z80ボードを検討中
プリント基板が届き部品を取り付けましたが動作せずorz
ブレッドボードは不安定なので汎用基板で試験基板を作ってみました
今回は半田面にウレタン線で配線し自作のワイヤリングペンが大活躍しました^^
https://t.co/svNEEwv2CW
#Z80PicCompact #Z80
20ピンPIC使用の3チップ構成小型Z80ボードを検討中
CP/Mが安定して動くようになったのでパターン設計し製造依頼しました
「40ピンのZ80とほぼ同じサイズの基板でUSBケーブルを接続するだけでCP/Mが動く」という目標が実現されつつあります^^
https://t.co/zCfI8OBUkH
#Z80PicCompact #CPM #Z80 #DSPCB
USB対応20ピンPIC使用の3チップ構成小型Z80ボードを検討中
HexLoaderでCP/MのIPLをロードしCP/Mが安定して動作するようになった
HI-TECH Cでasciiartをコンパイルして実行してみた
#Z80PicCompact #Z80 #CPM
USB対応20ピンPIC使用の3チップ構成小型Z80ボードを検討中
HexLoaderでCP/MのIPLをロードしCP/Mが安定して動作するようになった
HI-TECH Cでasciiartをコンパイルして実行してみた
#Z80PicCompact #Z80 #CPM
USB対応20ピンPIC使用の3チップ構成小型Z80ボードを検討中
hexローダーでIPLをロードしてCP/Mの起動に成功^^
でもかなり不安定で使い回しのブレッドボードの配線を触ったりすると状態が変化するw
評価用のプリント基板を作った方がいいか悩み中
https://t.co/uoAponAcU9
#Z80PicCompact #Z80

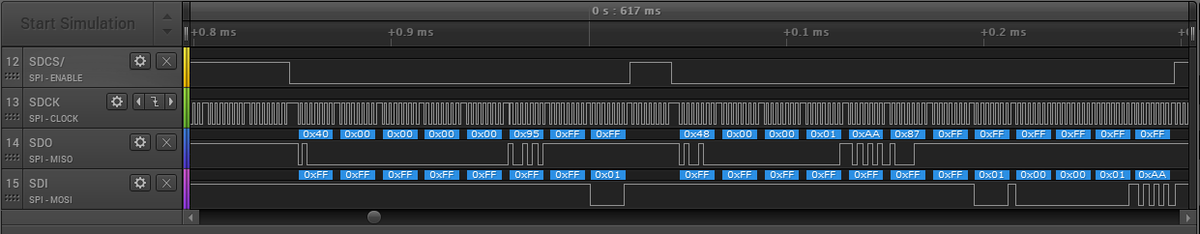

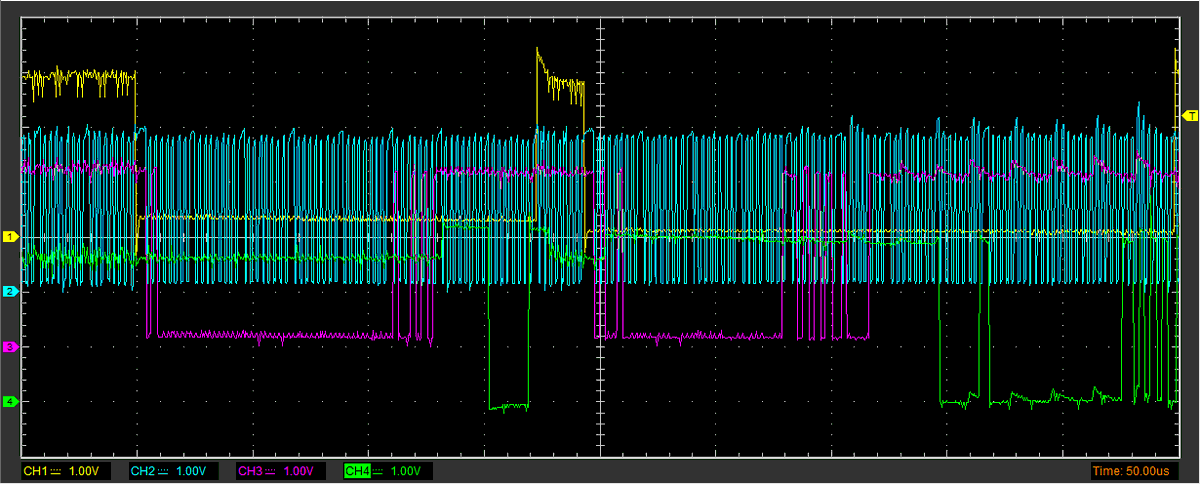

20ピンのPIC使用の3チップ構成小型Z80ボードを検討中
気が向いた時しか作業してないので進捗がぁ～^^;
メモリカードアクセス時のエラーが解決できたようなのでもう少し試験して問題無いようであれば次に進むかなぁ
https://t.co/uoAponj9S9
#Z80PicCompact

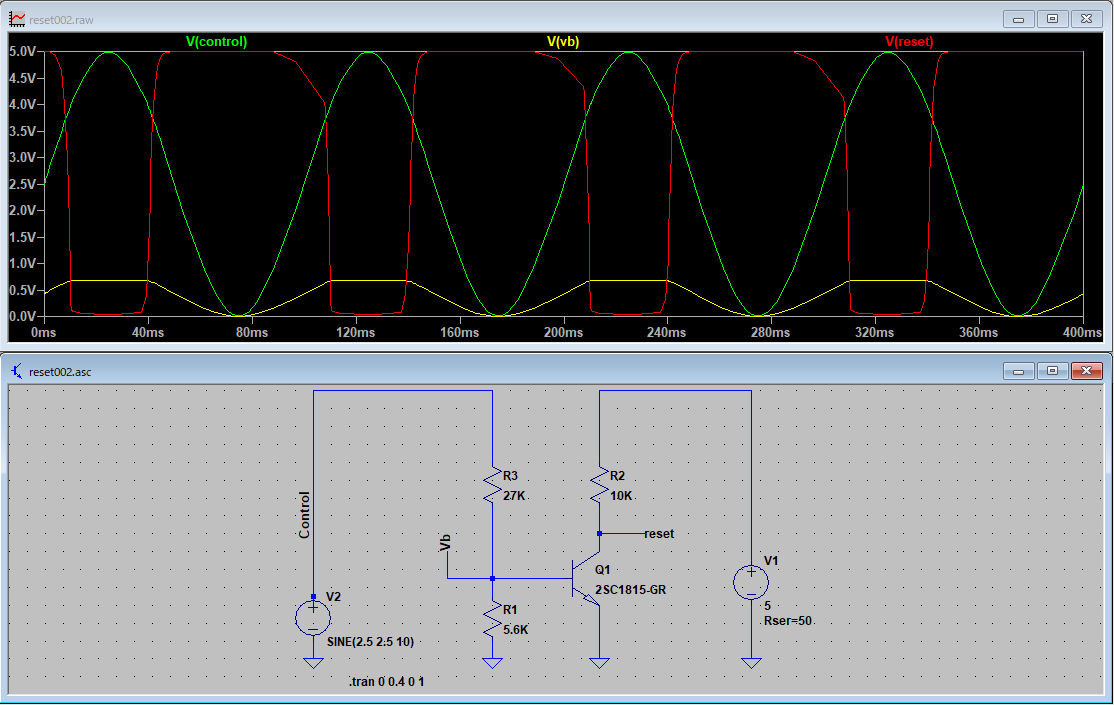

20ピンPIC使用の3チップ構成小型Z80ボードに関して問題や対処などをメモ書きしました
I/O数が圧倒的に少ないので制御信号の兼用による意図しない問題が発生し色々楽しめます
https://t.co/BnKn2cajay
#Z80PicCompact #PIC18F14K50 #Z80
20ピンのPIC使用の3チップ構成小型Z80ボードを検討中
Z80からのhello表示は出来たものの動作が不安定だったのでタイミングを見直して動作が安定になった^^
動作確認のためにHexローダーを移植しGAME言語のコンパイラをコンパイルしてみた
https://t.co/bcOONd4TcV
#Z80PicCompact #Z80 #PIC18F14K50
20ピンのPIC使用の3チップ構成小型Z80ボードを検討中
PICによるZ80のブート後Z80からのhello表示がでた
次はSDカードの接続ですがこの部分は不安な部分があるので時間が掛かるかも・・
上手く行けばUSBケーブル接続のみでCP/Mが起動するはず
#Z80PicCompact #Z80 #PIC18F14K50
https://t.co/ZYqMdAJ4fG
小型のZ80ボードの実現を目指して構想中
PIC側に持たせるboot ROM機能のための実験の一環としてPIC側からのコードによってZ80をJP命令でループさせることに成功しました
Z80の実測速度は5MHz相当でした
https://t.co/4JbqkBl6No
#Z80 #PIC18F14K50 #Z80PicCompact
TLではPICによるZ80等の直接制御の話題が盛り上がっていますがUSB対応の20ピンのPICを使ったコンパクトなZ80ボードを構想中
まずはUSB機能の動作確認及びピンアサインの検討内容等についてまとめてみました
https://t.co/bFGzL01Zvo
#Z80 #PIC18F14K50 #Z80PicCompact
