Top Tweets for #_rollsign
#_rollsign 055
LEDを組み込んでライトがつくようにしました。
#_rollsign 054
LEDのトレインマークです。
はくたか以外、それぞれ2種類のマークを作って交互に切り替えてアニメーションにしています。
#_rollsign 053
動作確認。
床下の電源スイッチを入れた後はリモコンで操作しています。
#_rollsign 052
ピンヘッダ（コネクタ）をLCDに接続して、ボディをかぶせたらハードウェアは完成です。
#_rollsign 051
バッテリーを載せました。容量は50mAhです。
#_rollsign 050

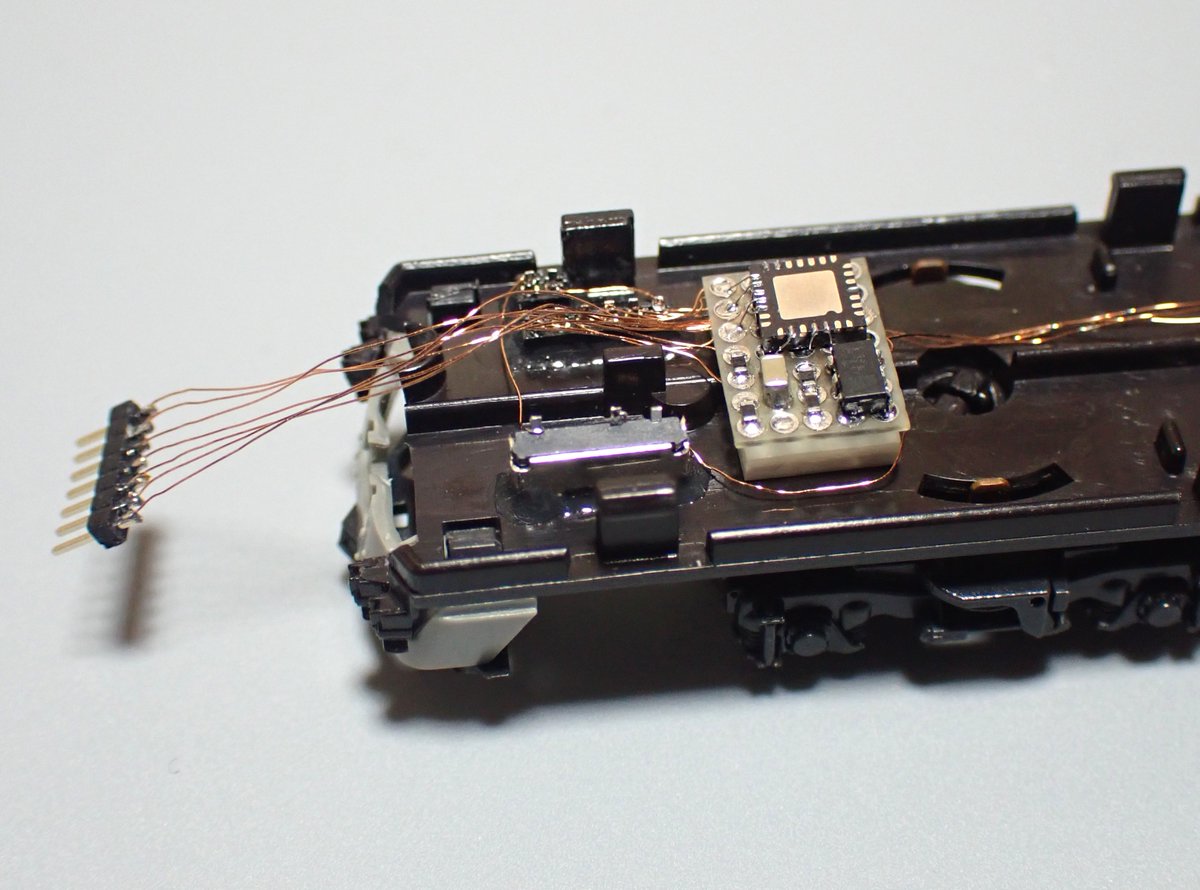

基板を載せました。
床板がLCDに当たるので前部を少し削りました。
#_rollsign 049

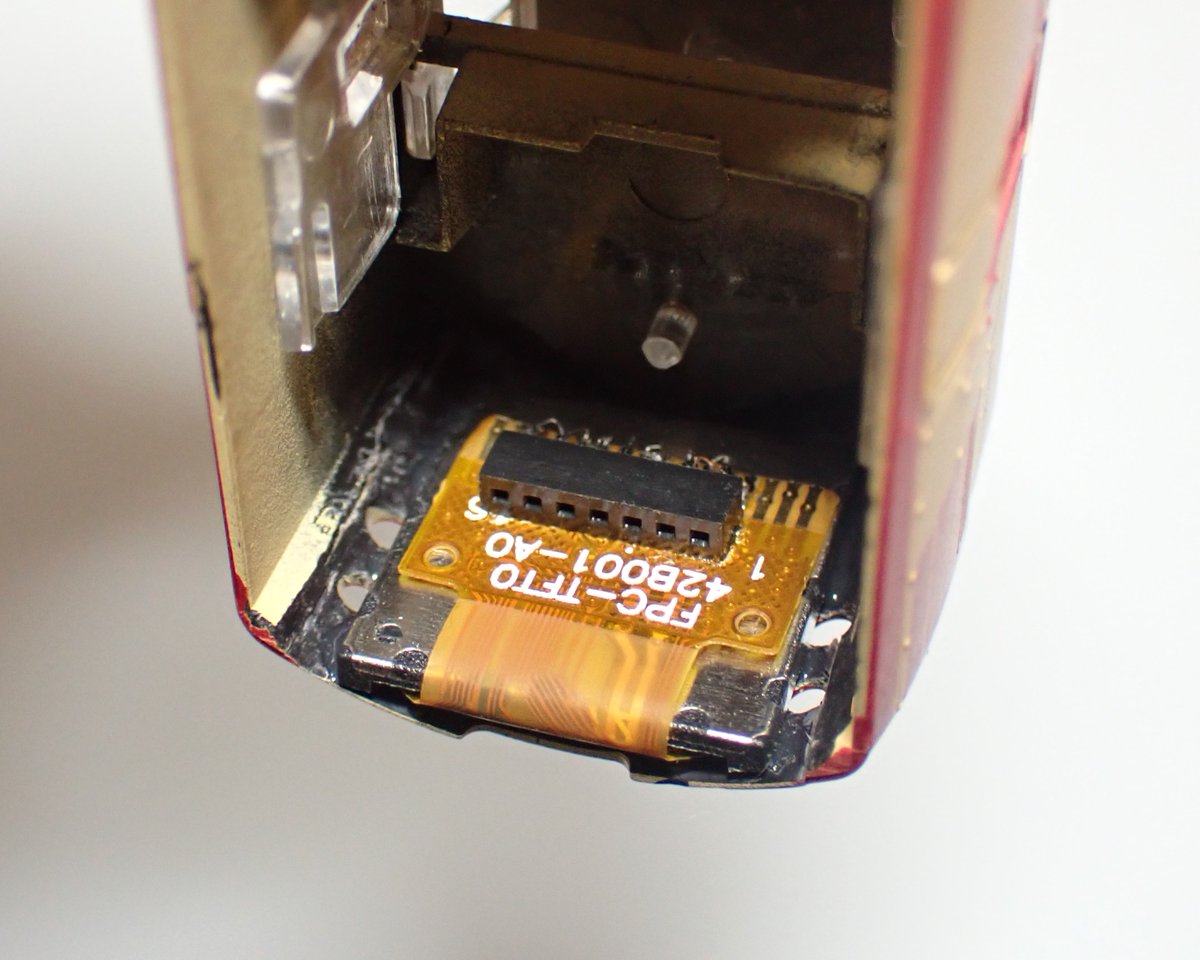

フレキシブル基板を折り返したらこんな感じです。
#_rollsign 048
前面の内側にLCDを取り付けました。
#_rollsign 047
リモコンの受光モジュールも床下機器の間に取り付けました。
#_rollsign 046
床下に電源スイッチ・プログラムコネクタ・充電コネクタを取り付けました。
#_rollsign 045

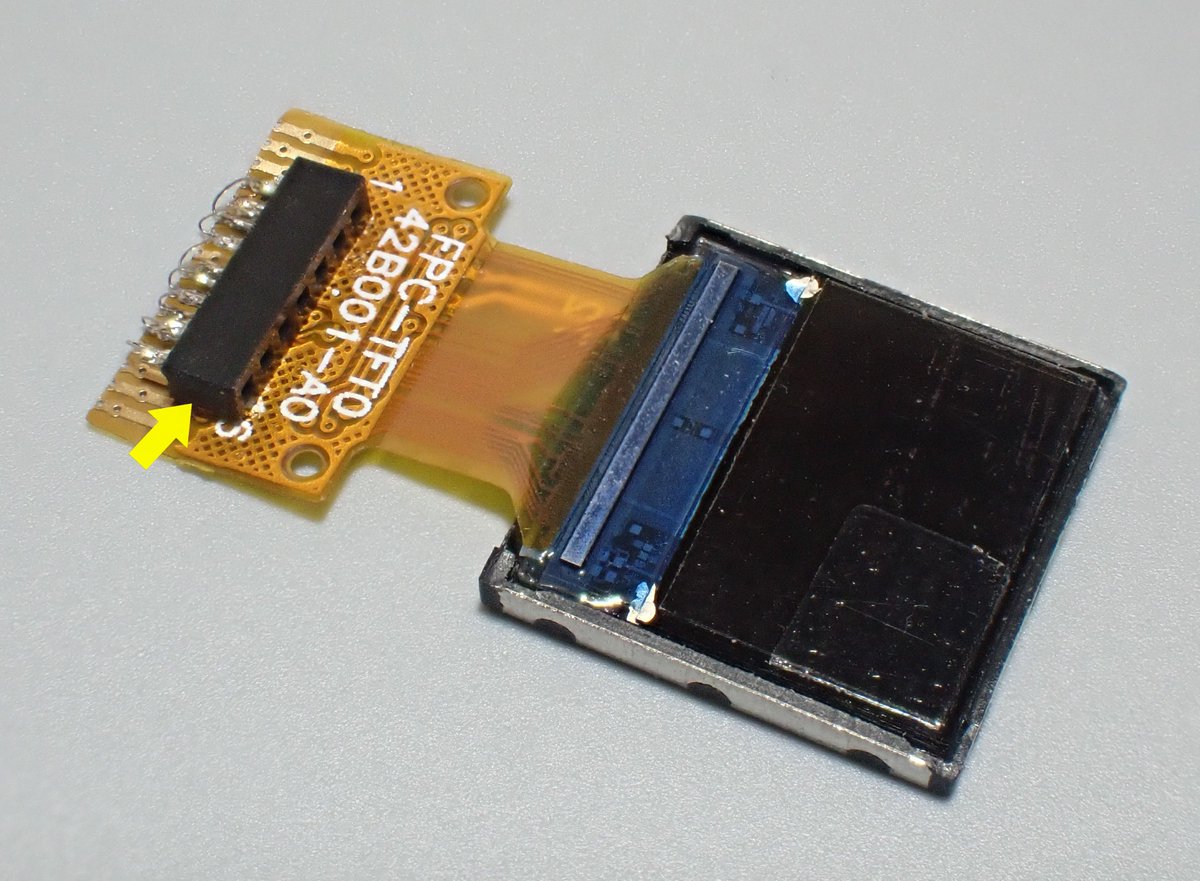

LCDのフレキシブル基板のところにコネクターとして1mmピッチのピンソケットを取り付けました。
#_rollsign 044

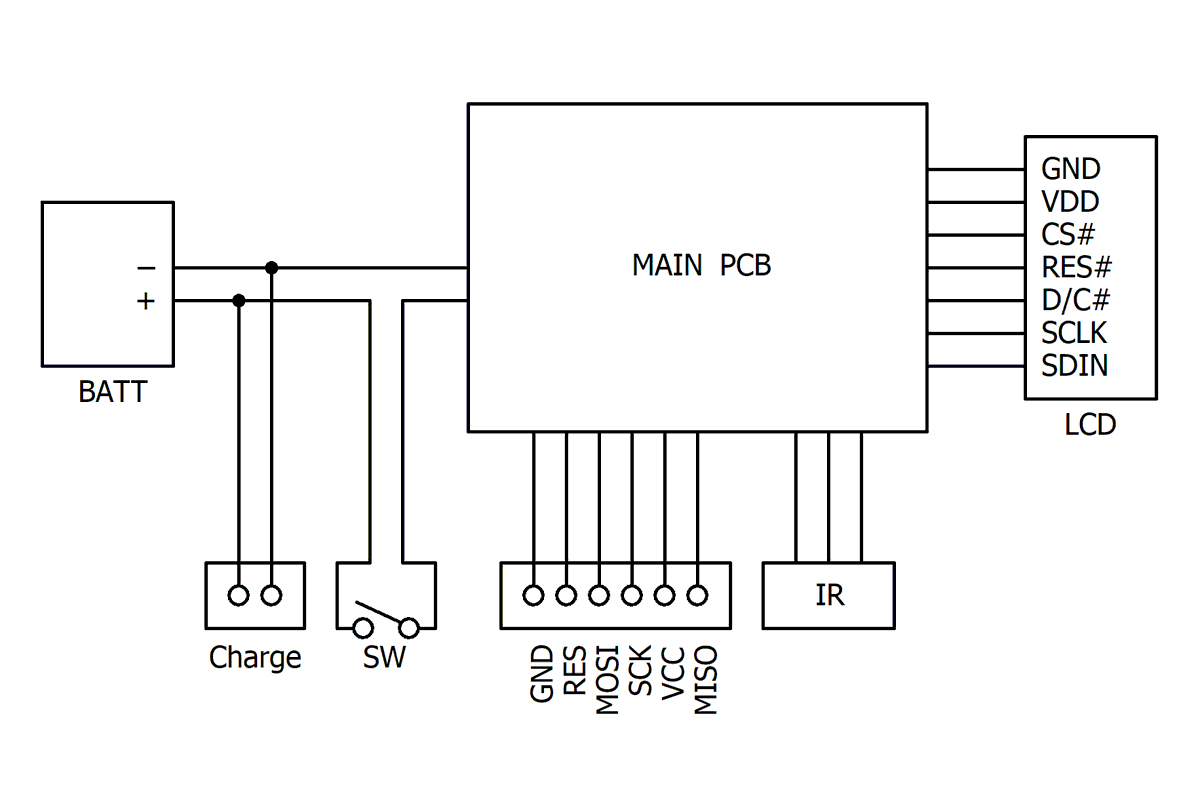

各ユニットの接続図です。
#_rollsign 043
メインの基板を作りました。
基板の大きさは約9×7mm、穴のピッチは1.27mmです。
#_rollsign 042

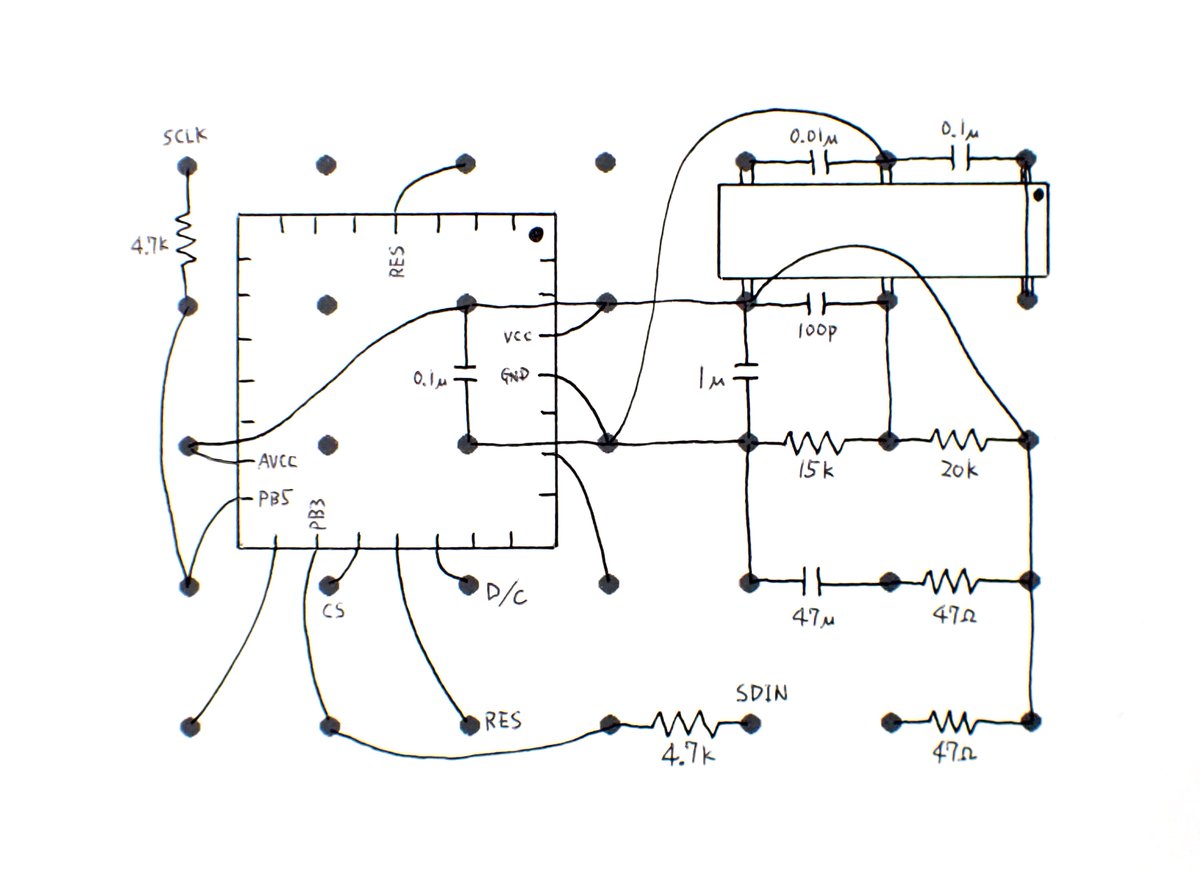

実態配線図を描きました。
#_rollsign 041

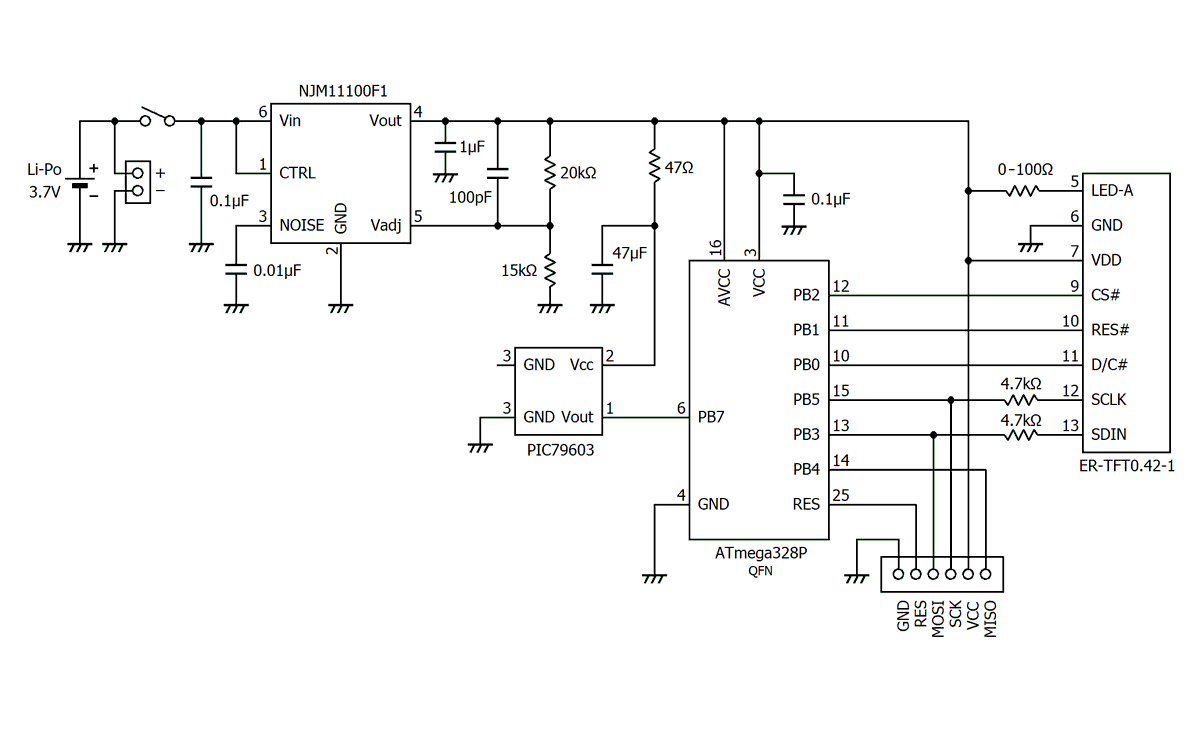

全体の回路図です。
PIC79603はマイコンではなく赤外線受信モジュールです。
LCDの5番ピンLED-Aのところにある抵抗はバックライトの輝度調整用です。
#_rollsign 040
3種類のLEDトレインマークをLCDで表示してみました。
#_rollsign 039
LEDのトレインマークの画像はこんな感じにしようと思います。左右が切り替わるアニメーションです。
#_rollsign 038
幕と幕の間に白い隙間を入れたりリモコンを対応させたりして、幕回しタイプのプログラムは完成しました。
#_rollsign 037
ピクセル単位で一行ずつずらして描画することでスクロールさせました。
とりあえず画像は一種類だけです。
#_rollsign 036
画像を何枚か追加してリモコンで切り替えられるようにしました。
