@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
MEZW65C_RAM Rev1.6のPCBを組み立てました。
動作は良好です。
これまでの結果をGitHubに公開しました。
https://t.co/YLvWNK74aK
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
W65C02S6TPG-14の14MHzの実力は、ASCIIARTが30秒です。@DragonBallEZ さんが、Z80を36MHzにオーバークロックして（凄いですね😍）ASCIIARTを動かしてます。
https://t.co/KYqUflpA0w
結果は33秒なので、W65C02S6TPG-14は、Z80の36MHz相当の実力がある？？😆😆
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
邪道化もしれないが、VCC-GND間に抵抗を入れてみた。
これで、定常的に電流が流れる。10KΩから試してみた。
3.3KΩで電源OFF、ON時にSD初期化が出来るが、少々不安定。2.2KΩ以下なら問題なさそう。2.2KΩなら電流値も気にする必要はなさそう。😅
これで様子見だなぁ😆
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
EMUZ80の電源SWをOFF->ONすると、SD初期化でエラー。5分くらい放置してONするとOK。OFF後にVCCとGNDを短絡してからONすると、必ずOK・・
どうも電源OFF後に、すぐに電荷が抜けない？
電源に関しては素人😅
電源SWはVCCをオープンにするだけ。
さて、どう対処するか🤔
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
緑は、標準ロジックのRev1.2。黄色はRev1.4で切替SWがあり、改造で赤（Rev1.5）相当になってる。Rev1.5はファームでCPUを調べるように修正してあるので切替SWが無い。
まだシルクミスがある。またPLDにしてから、PowerON時のSDリセットが不安定で対策を検討中😅😅
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
SRAM HM678127UHJ-12は入手困難だし、@DragonBallEZ さんのAS6C1008ピン互換アダプタLittle Deamon1 Rev0.3を使用するという特殊環境で、トライアル的な位置づけ。
SRAM AS6C4008はアクセスタイムが55nsなので、W65C02、W65C816で10MHzで動作したのが嬉しいですね。😆
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
SRAM ①HM678127UHJ-12と②AS6C4008の動作結果をまとめた。
遅延7nsのATF22V10C-7PXで
①14MHz OK
②10MHz OK
ただ、816エミュレーション時が①14MHzがNGです。CPUタイミングダイアグラムはエミュでも変わらないので、NGの理由は不明（10MHzではOK）
@DragonBallEZ #MEZW65C_RAM #DOS65 #GAL #CPLD
@DragonBallEZさんのLittleDemon1を使って、W65C02を定格の14MHzで動かすことが出来ました。
ASCIIARTの結果は30秒😆
やっと、動かすことが出来ました。
ただ、816では、まだメモリチェックでバンクが切り替わるとNGになるので、なかなか手ごわい😭😭
#MEZW65C_RAM #DOS65 #GAL #CPLD

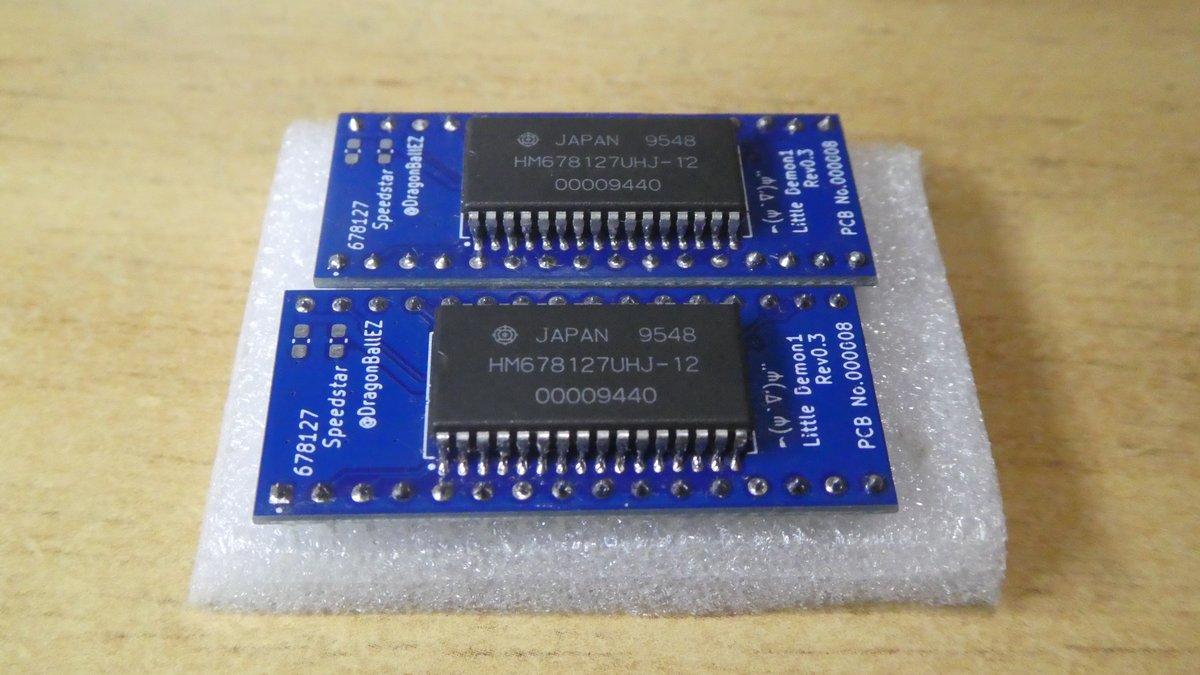

@DragonBallEZさんのLittleDemon1がPLD版で動いたのだけど、65816ではNG😓
原因は816はdata busにbank addressをmultiplexしているけど、memory read cycleの前半にbank addressのdataが出力されているので、ぶつかってた。😅
AS6C4008では問題なく動いているのが謎😆
@DragonBallEZ @wcinp #MEZW65C_RAM #DOS65 #GAL #CPLD
PLDをROMライタTL866ⅡPLUSで書き込んでますが、GAL22Vは、デフォルト設定で失敗が多く3~5回に1回書込みに成功する程度。電圧調整必要かもしれません。（まぁ、書けたら、ちゃんと動いてるからいいか😅）
FT22Vの方は100%成功で今の所失敗無しです。
@DragonBallEZ @wcinp #MEZW65C_RAM #DOS65 #GAL #CPLD

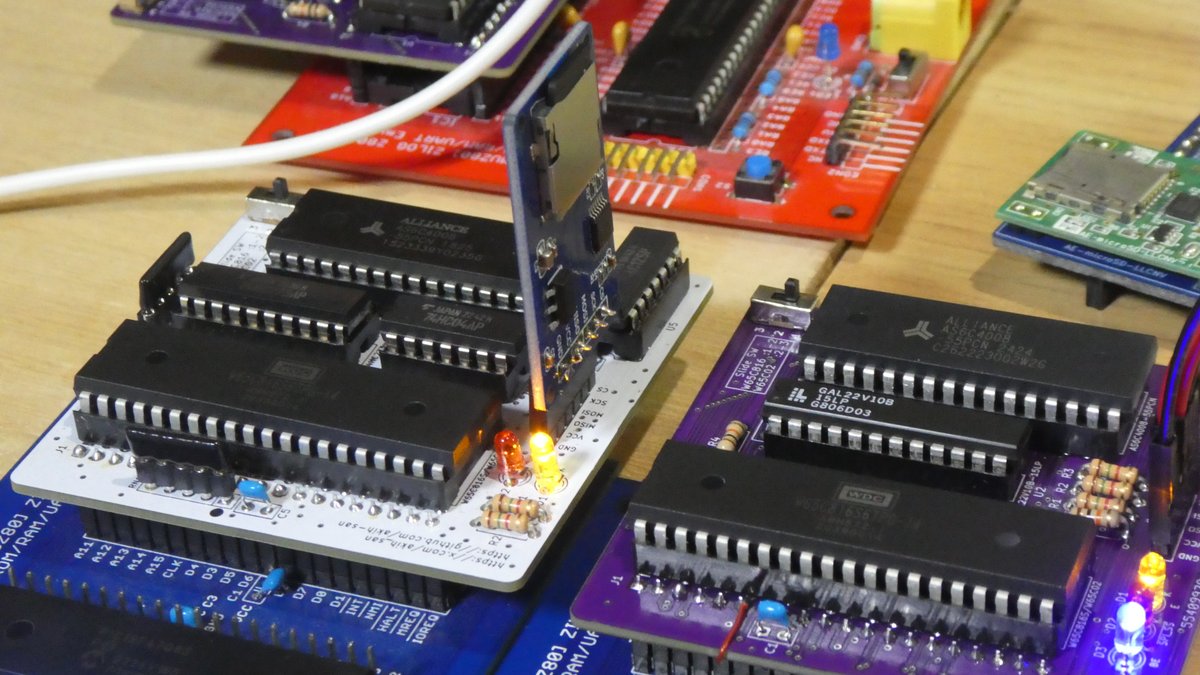

PLD版のPCBが動きました。
PLDは初めて使用です。1番ピンはFFのCLK入力に使うのですが、FFのCLKは入力定義しなくてよい（PIN 1 = clk;等々)ことが分かるまで数日…コンパイラでエラー出ないし…😅。
まぁ、部品減って（右側のPCB）スッキリしました。😆
@DragonBallEZ @wcinp #MEZW65C_RAM #DOS65
DOS/65でMicrosoft 9 Digit Basicが動きました。BASICのfileはtextではないので、最初はconsole入力から流し込む必要がありますが、saveすればOK.
映像は、ASCIIARTのファイルをロードして実行させたものです。
WDCのアセンブラを通すように修正したのですが、結構苦戦しました。
@DragonBallEZ @wcinp #MEZW65C_RAM #DOS65
DOS/65 OSI版(https://t.co/1b5YufDGXi)
を移植しました。動画でasmやbasicコンパイラの動きを見れます。コンパイラでASCIIARTが動作しました。
ファームがIRQ/BRKを使ってるため、debugが使えないので、DOSのキー入力待ちの時にユニバーサルモニタを呼び出せるようにしました。
Did I mention the new #DOS65 demo includes new art? Because it includes new art: https://t.co/buDhgyCjbV
