デスクが狭すぎる問題

[IoTおっさん With 犬 @hiro_uumaa]

一応エビデンスの記録として
#LPL-550 #ローパスフィルター #LiteVNA

[IoTおっさん With 犬 @hiro_uumaa]

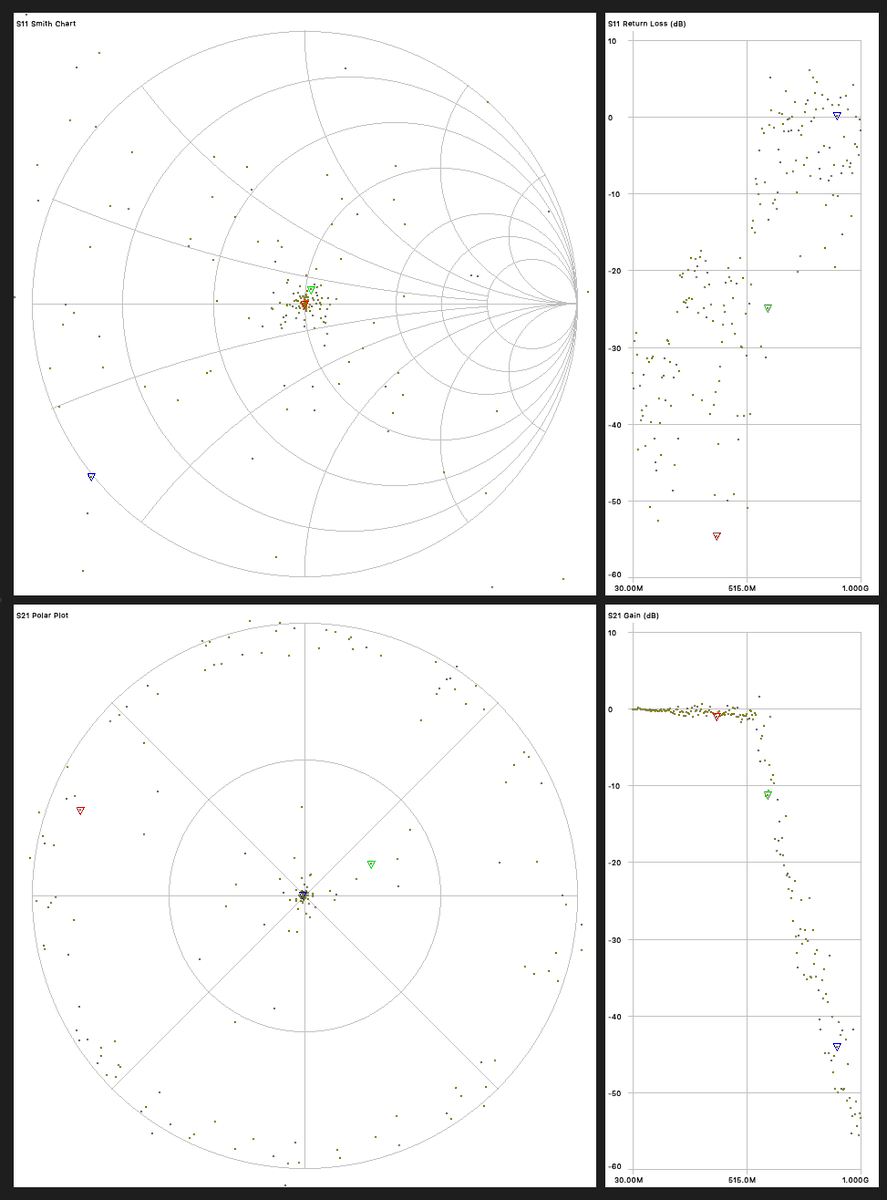

失敗基板からあれやこれやで1日かかってこれ

#電子工作 #LiteVNA #ローパスフィルター #修正

[IoTおっさん With 犬 @hiro_uumaa]

ダメだったのはSMAピンに対してショートしてた
無理に空いたスペースに半田を盛った影響だと思う

初めから導通確認しろってことだよね。
半日かかった。。。

[IoTおっさん With 犬 @hiro_uumaa]

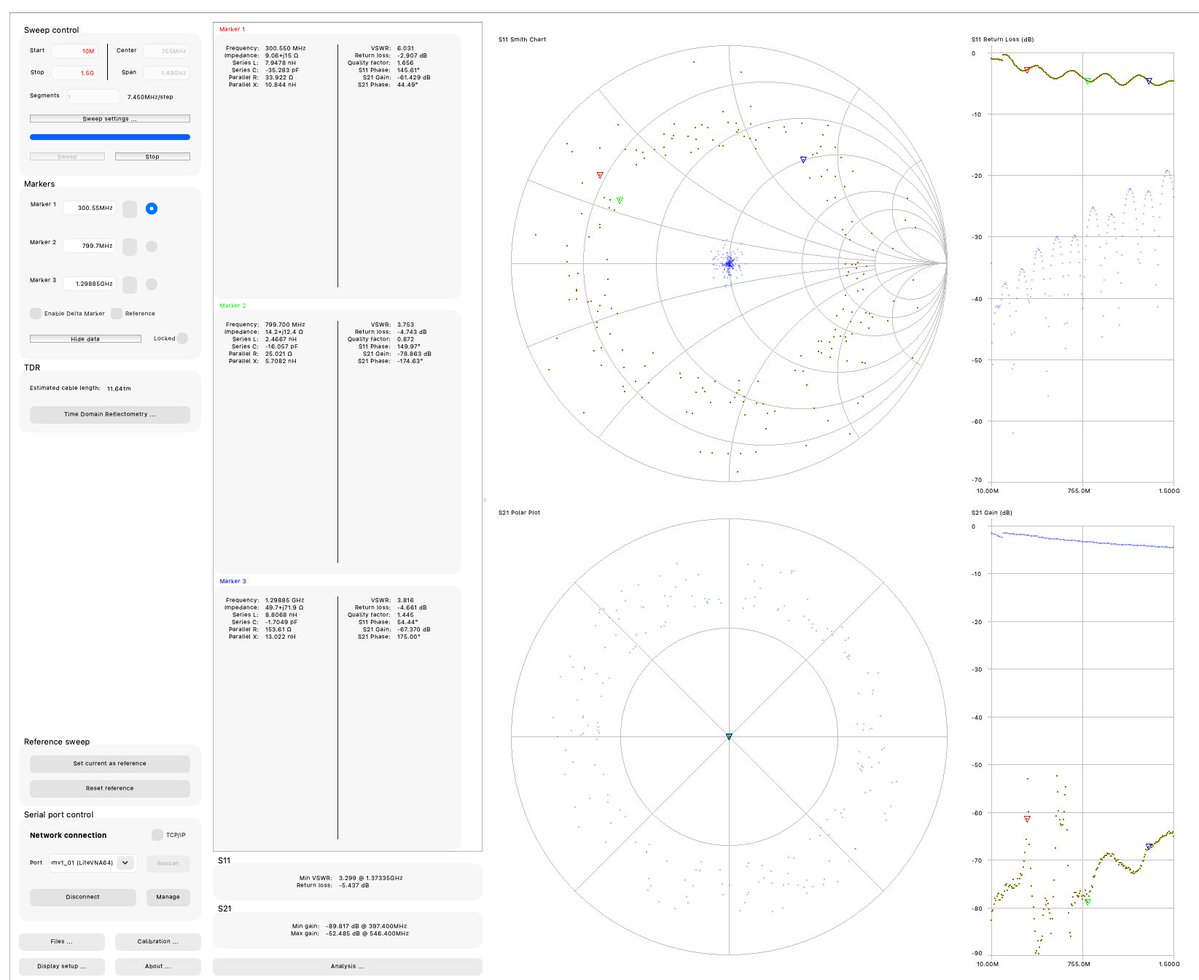

失敗基板からあれやこれやで1日かかってこれ

#電子工作 #LiteVNA #ローパスフィルター #修正

[IoTおっさん With 犬 @hiro_uumaa]

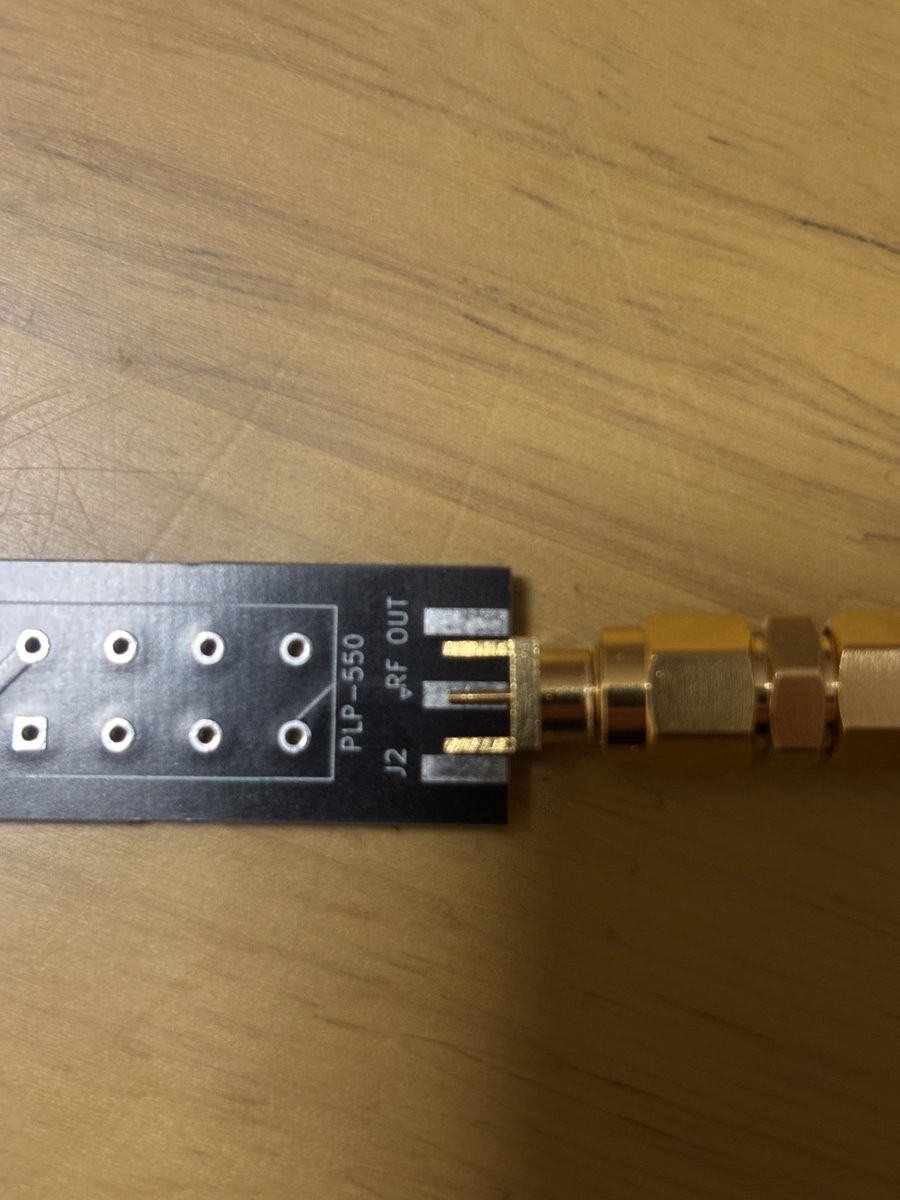

基板届いた！
あー、あれほど。
発注する前にサイズを測り直せと決めていたのに。。。

GNDへの接続位置間違えた。

#電子工作 #失敗 #kicad

[IoTおっさん With 犬 @hiro_uumaa]

@ninjin_py_vba たしかに！送料に支払いをしている感じですね(笑)

[IoTおっさん With 犬 @hiro_uumaa]

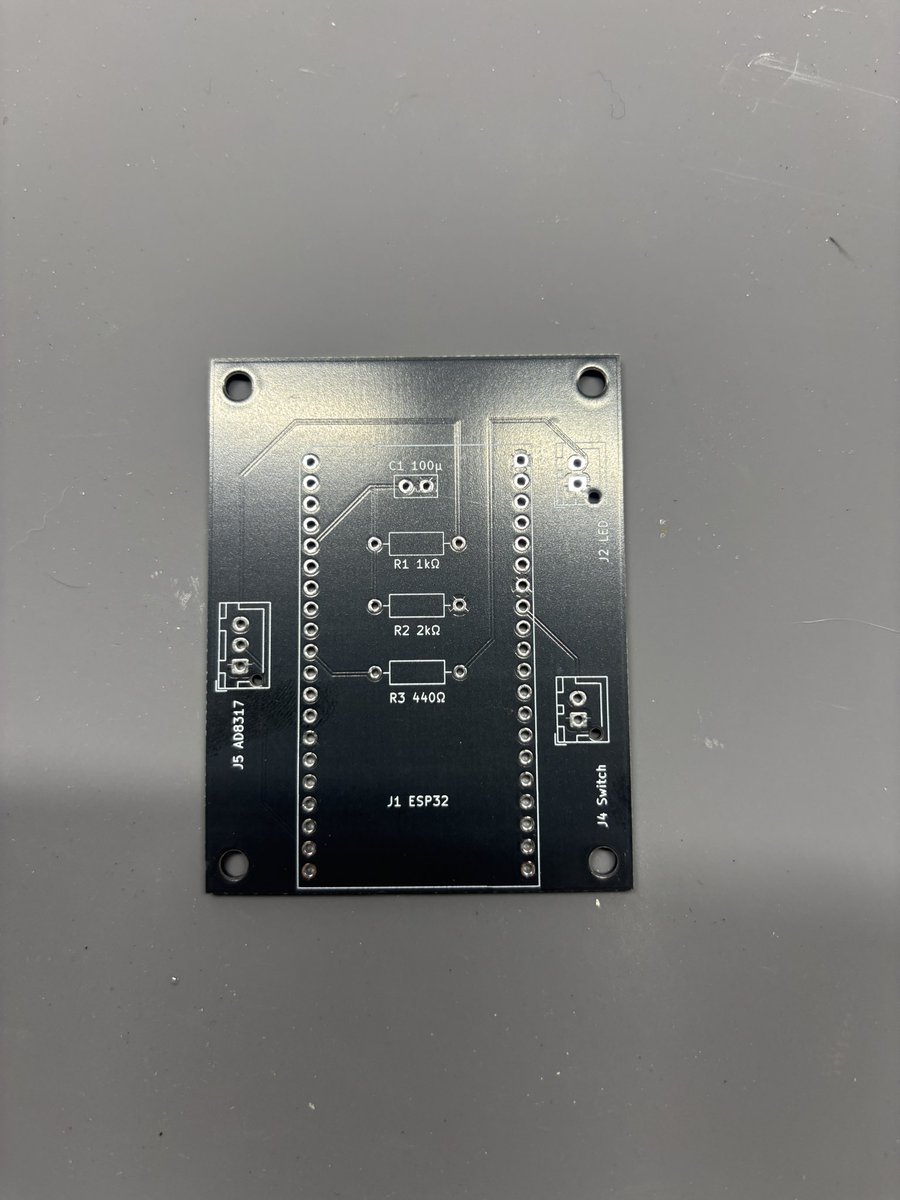

修正して再発注後、到着！

[IoTおっさん With 犬 @hiro_uumaa]

あー😅
計測間違えてESP32kitピンに刺さらない。

[IoTおっさん With 犬 @hiro_uumaa]

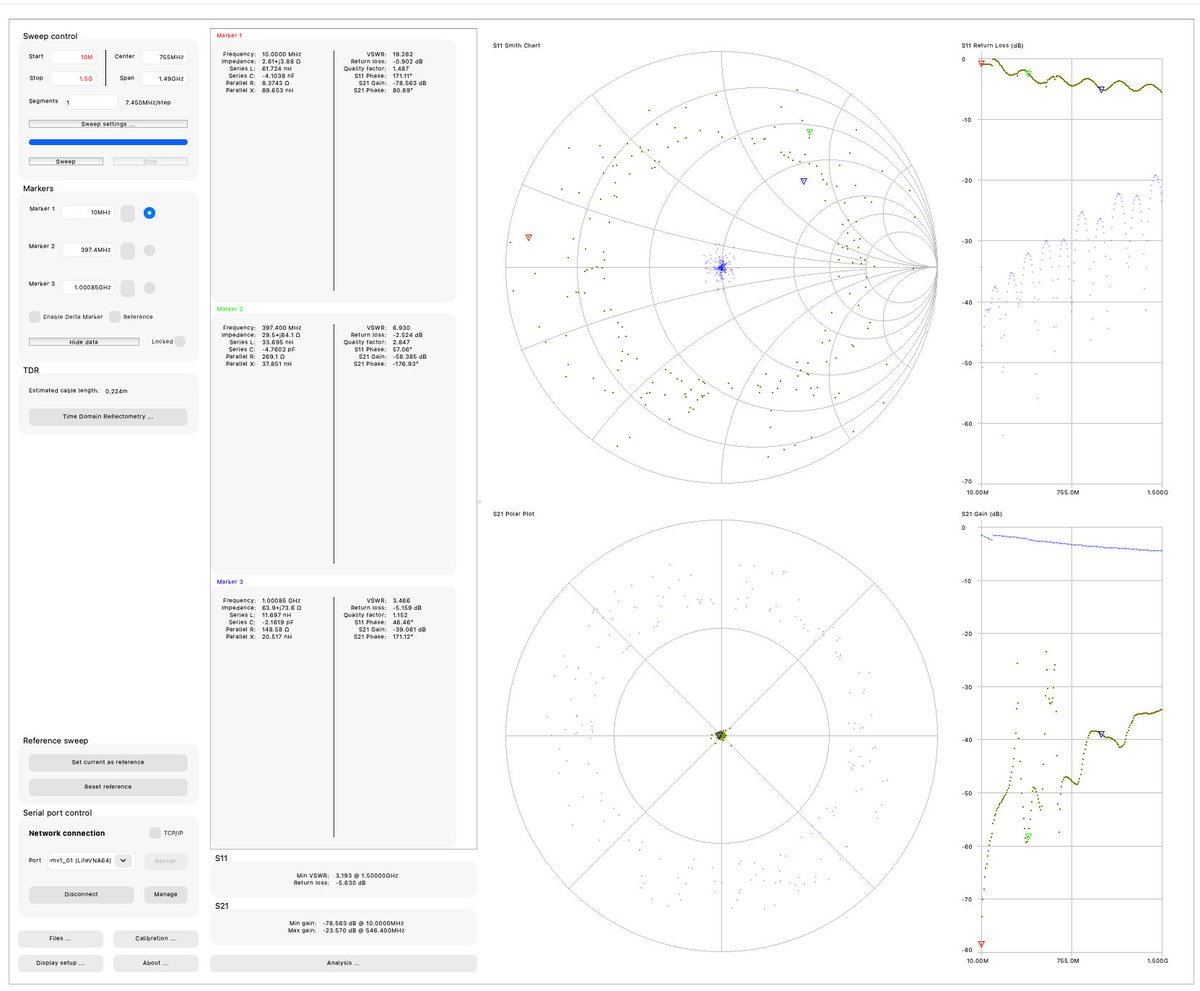

@tihenko_ 1GHzがカットできなかった。

[IoTおっさん With 犬 @hiro_uumaa]

基板届いた！
あー、あれほど。
発注する前にサイズを測り直せと決めていたのに。。。

GNDへの接続位置間違えた。

#電子工作 #失敗 #kicad

[IoTおっさん With 犬 @hiro_uumaa]

ローパスフィルターの基盤を制作したので発注。

サイズは15×40mm
基盤届いたら
特性インピーダンス50Ωへの追い込み

#電子工作 #Kicad #今日作ったもの #ローパスフィルター

[IoTおっさん With 犬 @hiro_uumaa]

@tihenko_ ありがとう。そのアドバイス本当に助かります。

[IoTおっさん With 犬 @hiro_uumaa]

@tihenko_ Thank you. I plan to use tinned wire to connect it to GND.

[IoTおっさん With 犬 @hiro_uumaa]

@ninjin_py_vba 面白い取り組みですね。
サンプルは日時と気温のデータでしょうか？
matplotlibやpandasライブラリを使用されているようなので移動平均線などを描画に手をだしていくのも面白いかもしれませんね。あとは日時データなのでML(機械学習)の方へ深堀しても面白いと思います。

[IoTおっさん With 犬 @hiro_uumaa]

これVoutの電圧って実測1.631V付近だった。。。。
ってことでESPのInに入る電圧が0.98Vとかになってるだな。
根本的なところ間違ってた。
分圧回路にする必要がない気もしてきたけど
1kΩ + 2kΩで分けて　
pin入力 1.087V = 1.631V * 2/3
この電圧だとそのままか2.5dbの減退を設定するのかな

[IoTおっさん With 犬 @hiro_uumaa]

明日はこれを組み立てる。
計算だとこの文圧で良いはず…

[IoTおっさん With 犬 @hiro_uumaa]

ADCが、
12bit分解能みたいなので2^12=4,096 なので0~4095の値になって、、、

Input最大3Vの計算値だから4,095÷3.3×3=3,723くらい
0~3,723くらいの値になるはず…

[IoTおっさん With 犬 @hiro_uumaa]

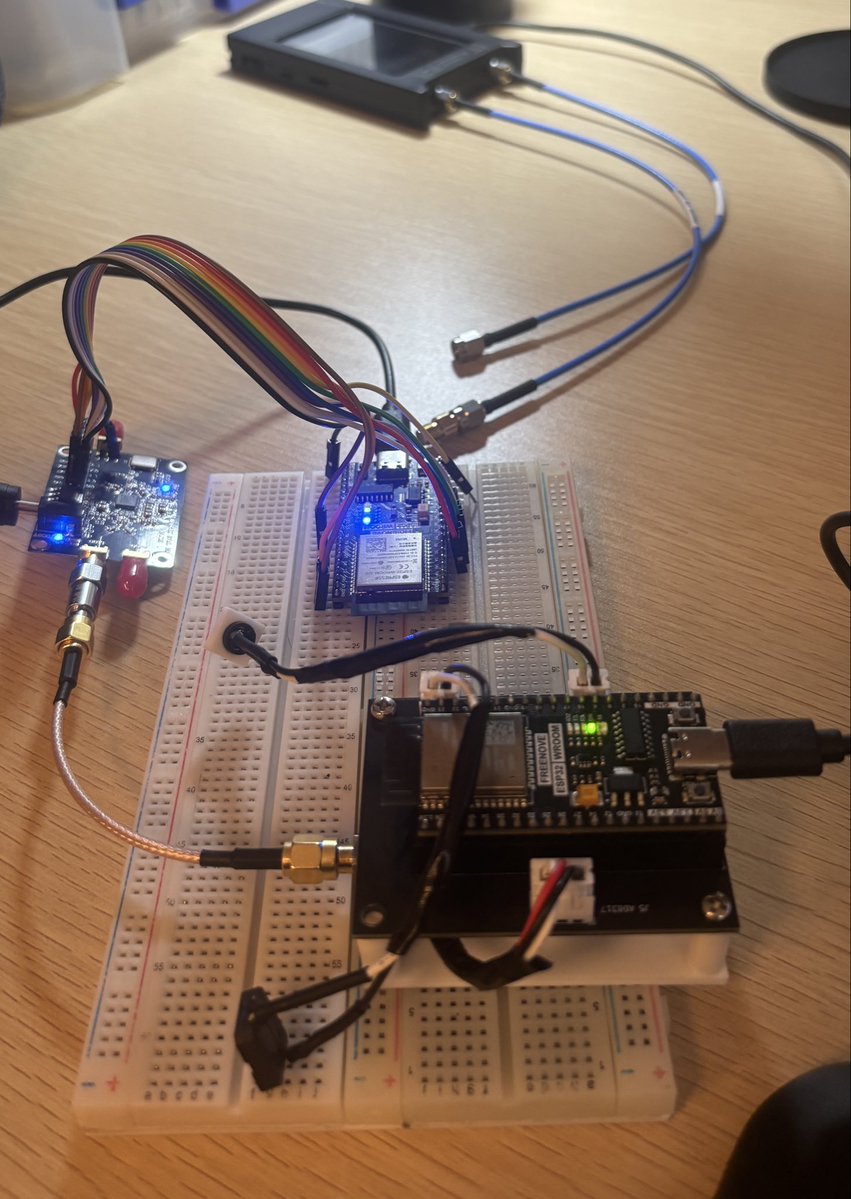

次は発信器の制作
ADF4351(発)からケーブル、アッテネータ挟んで、AD8317(受)のテスト

うーん🧐

発信側プログラムで書き換えてテストするの面倒…

タッチパネル買おう！

#電子工作 #ESP32 #ADF4351

[IoTおっさん With 犬 @hiro_uumaa]

@tomiyasu16 わたしも初めの頃は使えないななんて思ってましたけど、ハンダゴテの温度が高すぎてコテ先の酸化が原因で吸い取れていませんでした。温度を320°くらいにしたら解消されました。

[IoTおっさん With 犬 @hiro_uumaa]

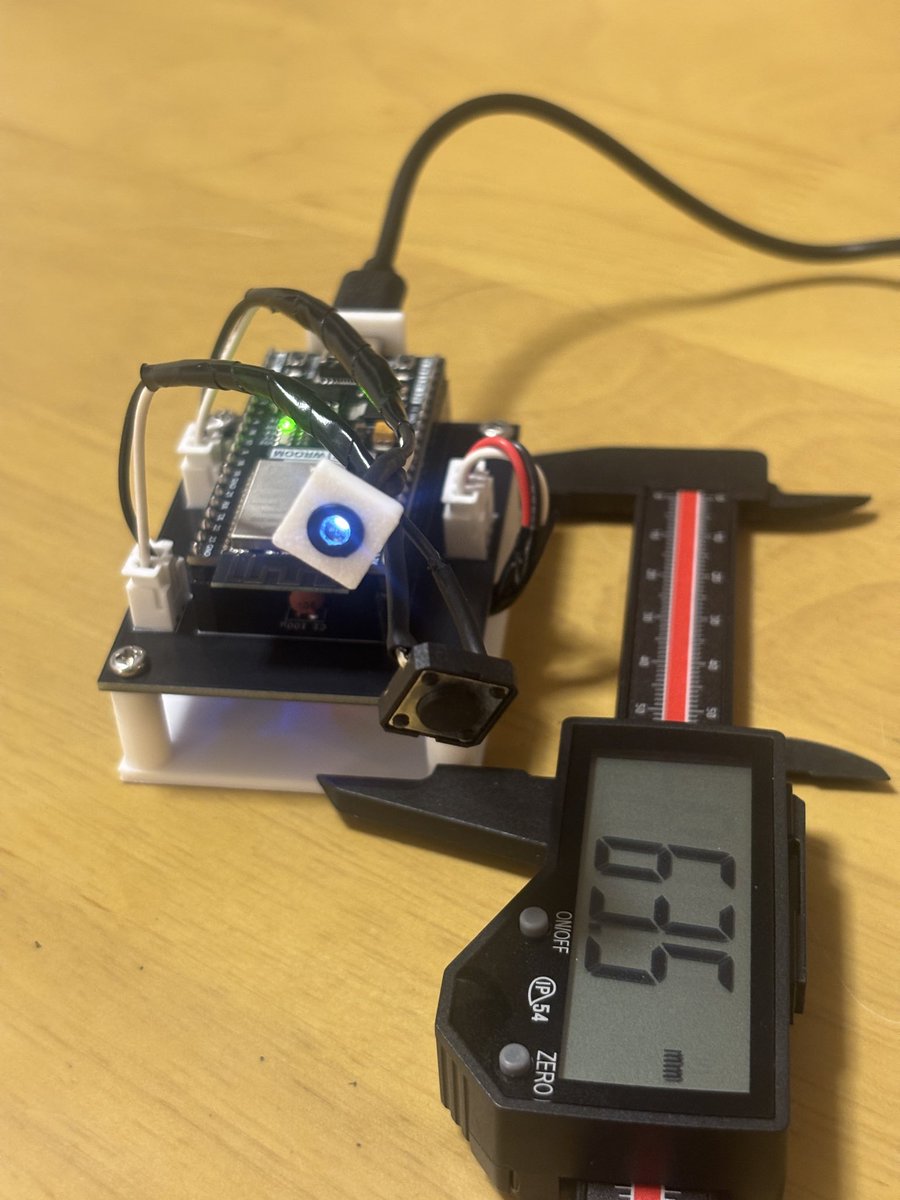

最終的にはw60×d120×h50くらいには収めたい。

[IoTおっさん With 犬 @hiro_uumaa]

そろそろ部品も揃ってきたのでケース作りの開始
#電子工作 #3Dプリンタ #ESP32

[IoTおっさん With 犬 @hiro_uumaa]

基板に部品設置後、プログラム動作確認

#電子工作 #ESP32 #kicad #ゴールデンレトリバー

[IoTおっさん With 犬 @hiro_uumaa]

基板に部品設置後、プログラム動作確認

#電子工作 #ESP32 #kicad #ゴールデンレトリバー

[IoTおっさん With 犬 @hiro_uumaa]

修正して再発注後、到着！

[IoTおっさん With 犬 @hiro_uumaa]

コネクタピンを半田付けして動作確認

#電子工作 #ESP32 #Lチカ #ゴールデンレトリバー

[IoTおっさん With 犬 @hiro_uumaa]

ESP32-C6購入してみた。
第一印象「小さい」
AirPodsと並べてサイズを比較

#電子工作 #ESP32 #購入

[IoTおっさん With 犬 @hiro_uumaa]

ESP32-C6購入してみた。
第一印象「小さい」
AirPodsと並べてサイズを比較

#電子工作 #ESP32 #購入
