#FC互換機を作ろう

基板��イアウトが9割完成したものの、家に風邪が入ってきて対応に追われ作業時間が取れない...自分自身も、少し風邪気味だし。
時間が取れても、確認作業とレイアウト修正でなかなか進まず。

そんなわけで、3Dモデルでお茶を濁す。HDMIとUSB Type-Aコネクタが描画されていないけれど、こんな見た目に仕上がりそう。ちなみにファミコンカートリッジコネクタはJLCPCBに部材が無かったので、別途購入して手はんだで実装する。

部品配置はほぼ固まって、↓こんな感じ。基板外形は110mm x 85mmで、小さ目。見ての通りコネクタが占める面積が大きいので、これ以上の小型化は難しそう。

早く動かしたいな...

[じゅん@サラリーマン技術士 @Jun68060]

@nogitunesanzi こっちじゃ無いんですね

[じゅん@サラリーマン技術士 @Jun68060]

@yunomifactory めっちゃ面白いです。

本来は良さそうなのが無かったので、理想の互換機をゲットする手段として作り始めたのですが...すっかり手段を楽しんでます。

既に、「手段のために目的を選ばない」状態です。

[宮野シンイチ@夜逃げ屋日記 @Chameleon_0219]

夜逃げ屋日記　84日目

（1/4）1️⃣

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

FPGAのJTAG周りを進めた。電源給電用にType-Cコネクタがあるので、せっかくだからUSB-JTAG回路を用意。ただGOWIN開発ツールに対応させようとするとお金がかかるので、汎用JTAGツールで安���済ませる。

ただそれだとデバッグがしんどいので、別途JTAG用ピンヘッダも用意。これとTang Primer用Dockを繋げば、純正ツールも使える!
今どき、FPGAロジアナ (GOWINではAnalyzer Oscilloscope) が使えないデバッグは、さすがに面倒。

それにしても、Type-CのUSB2.0リバーシブル対応はきれいにパターンが引けない...

[じゅん@サラリーマン技術士 @Jun68060]

この方、めっちゃ叩かれてるけど...実際に顔を切ったことある人だと、感想が違うんじゃないかな。

当方オッサンだけど、眼瞼下垂で瞼を数cm切っただけでも大変だった。そりゃ術中は麻酔効いてるけど、傷が治って生活が戻るまで数週間掛かるし...

大規模な整形手術だと、どうなるんだろう...十分努力と言える気がするけど。

[室長ちゃん @bakusuichann]

絶対に努力もしてるし
ブサイク
って言ってきた人たち
見返す為に頑張った

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

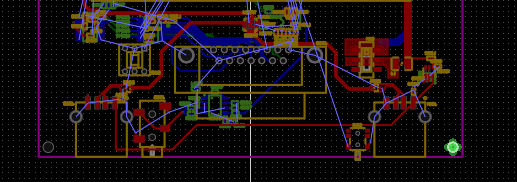

基板レイアウト中。下側のコントローラ付近もほぼ完了。残るはJTAGとSDカードぐらいか。

ただちょっと基板レイアウト作業に注力し、少し頑張りすぎた...寝不足もあるので、ちょっとペースを落とすかな。

それにしても、PCBレイアウトは時間が溶ける。もっと良さそうなレイアウトが思いつくと、延々と微調整を行っている。

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

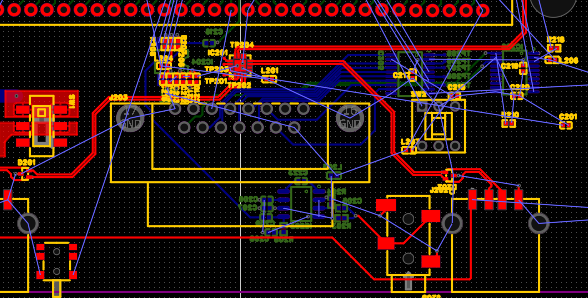

引き続き基板レイアウト中。今日は15ピン拡張端子とオーディオ周りを配置配線。完成度は8割ぐらいかな?
電源周りは、これから。電源IC自体はTang Primer側に載っているので、線をつなぐだけで良い。しかも3.3Vと5Vしか無いので、楽。

チェックを含めて、今週末終わらせられるか...

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

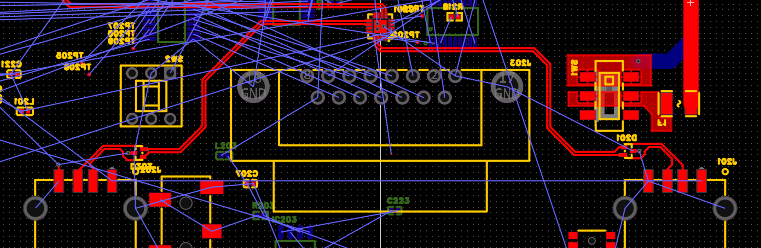

基板レイアウト続行。カートリッジ部がある程度進んだので、I/O周りの配置配線。

コントローラとして、USB 1.1ポートを1P、2Pの2か所設ける。FPGA直結を考えていたけど、I/Oピンが足りないためUSBハブ���ップを経由してポート接続を実現。

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

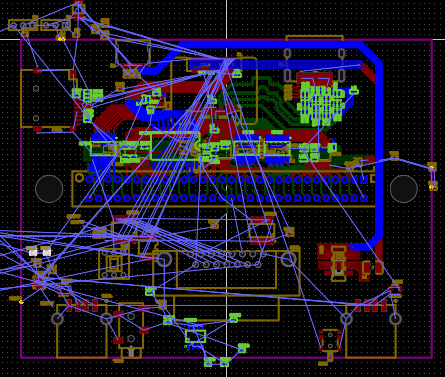

引き続き基板レイアウト。6割ぐらい引き終わったかな...作業が進むと、以前引いた箇所の修正が必要となるケースが出てくるので、進捗が少し落ちる。

基板外形は、ぎりぎり手のひらに載るサイズかな。
早く実装まで完了し、色々遊びたい。

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

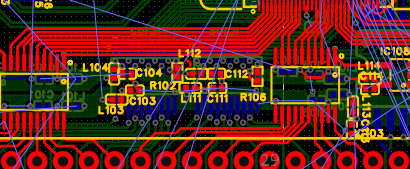

カートリッジ用コネクタ周りの電源を配線。ファミコンんの5V信号は現在のデバイスでは対応できないため、大量のレベルシフタが必要。パターンが多く混雑している箇所だが、4層基板��引き回せそうかな。

基板の上側 (Tang Primerコネクタ、HDMI、カートリッジ用コネクタ)は、だいぶ配置配線が進んだ。基板下側 (コントローラ、オーディオ、各種スイッチ) は未着手。
9月中には終わらないか...

[じゅん@サラリーマン技術士 @Jun68060]

@TachyonNagato 世迷いおにぎり...

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

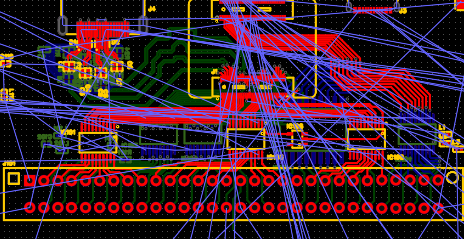

基板レイアウト継続中。ひとまずカートリッジコネクタに繋がるCPU/PPUバスを結線。本数は多いけど、特に��を付ける信号は無いのでガシガシ引けるので楽。
FPGA側のピン入れ替えも自由度が高いので、信号がクロスすることなく平行に引き回せる。

そろそろ、電源周りを引き始めるか...

[じゅん@サラリーマン技術士 @Jun68060]

#FC互換機を作ろう

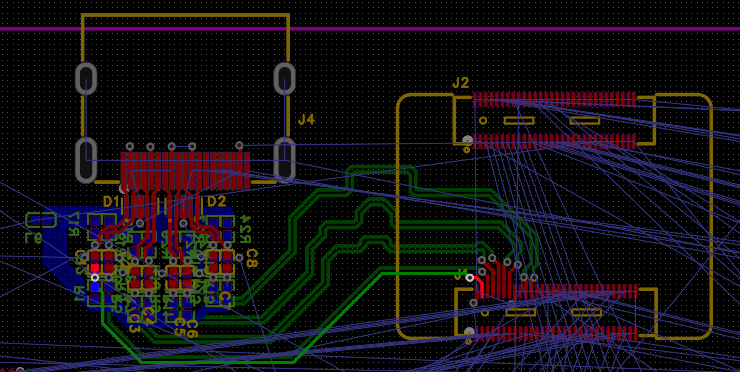

基板レイアウト中。まずは一番高速で等長配線が必要なHDMIを攻略。パターン長は良さそうなので、ひとまずここまでとする。
インピーダンスも指定してあるが、最終的には他のレイアウトが終わりベタGNDを配置した後にマッチングを行う予定。

[じゅん@サラリーマン技術士 @Jun68060]

休日はゆっくりファミコン互換機作りに専念出来ればいいんだ��ど...残念ながら、そええなりに家事をこなさなければならない。子供達はお腹を空かせるし。

というわけで晩ごはんは、久しぶりにスペアリブを焼いた。何タイプか作ったけど、リュウジさんのレシピが一番子供達の受けが良い。このソース、確かに美味しい。

そして2kgちょっとの肉が、1食で無くなっていく...

#5男0女

[じゅん@サラリーマン技術士 @Jun68060]

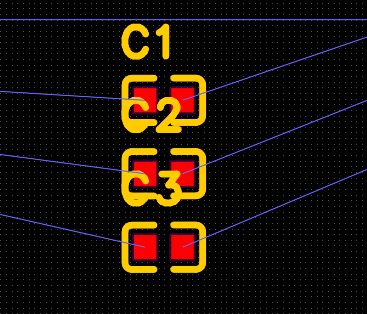

@tihenko_ はい、ちゃんと標準フットプリントが置かれていました。
