NasK

なんちゃってエンジニア

[NasK @keitog36k]

#変態PC博覧会2020

全然、普通の水冷PC
強いて変態ポイントをあげるなら、ラジエーター総延長が1200mmなところぐらいw

去年の作品だけど

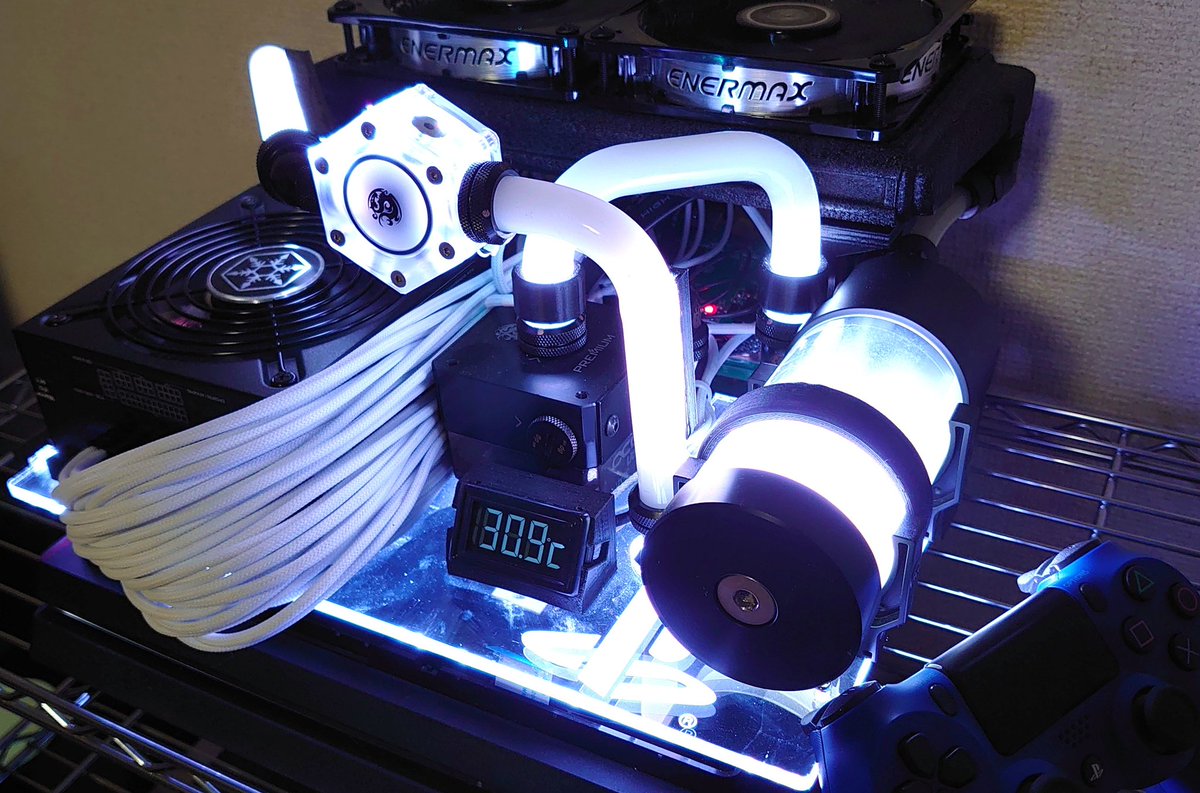

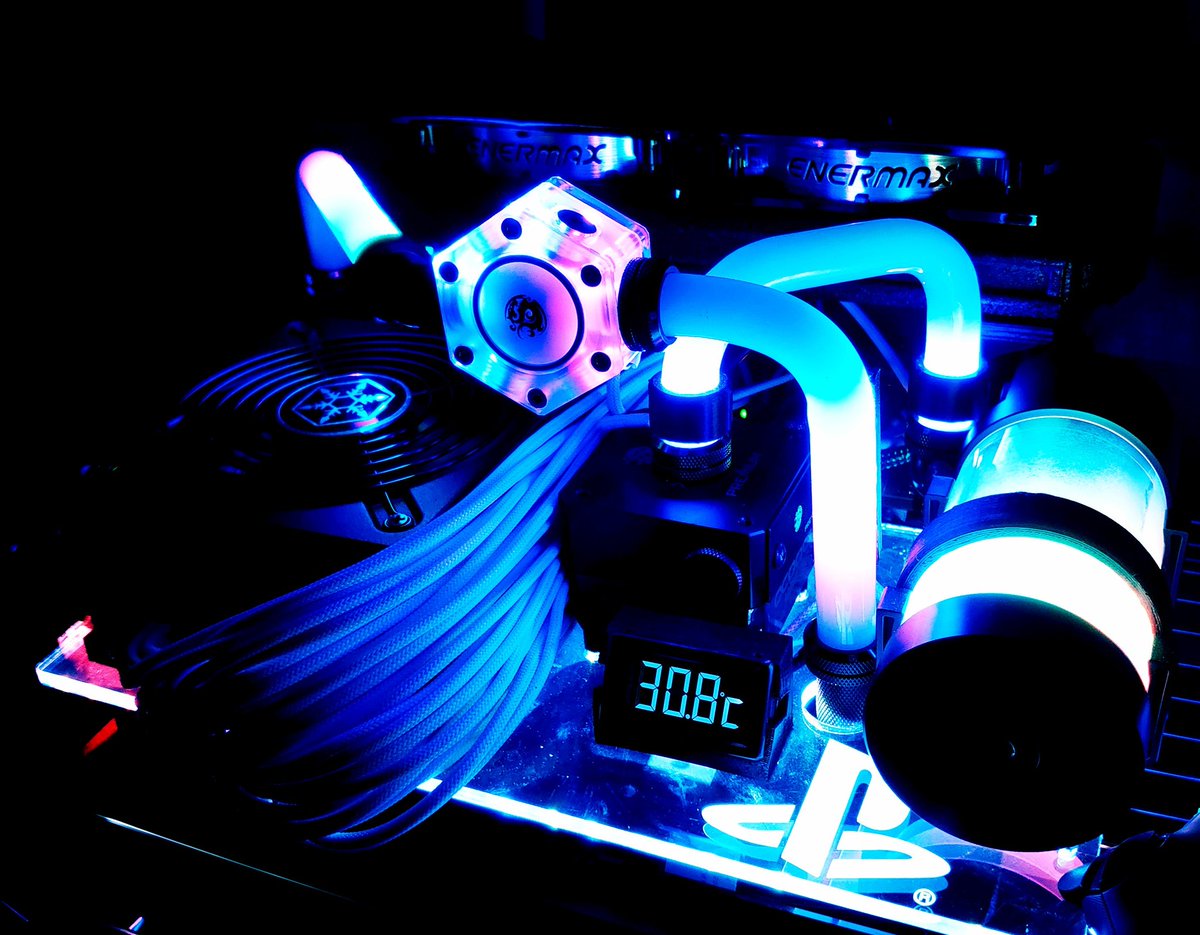

水冷PS4
VRMまで水冷化してるのは世界で私だけだ！たぶん、しらんけど

今年はPS5の水冷化やるぞ！

[NasK @keitog36k]

小型化に伴い、2層基板では
とても配線できないため
初めて4層基板に挑戦

2層から4層になったら設計の配線のしやすさが別次元
何も考えずに部品配置しても、とりあえず繋がる
本来であれば、ノイズの影響を考慮しつつルーティングするのだろうが

しらん！
とりあえず、少しでも動けば満足

[NasK @keitog36k]

今年も電動ガン用のETUを新規設計

作りすぎてナンバリング忘れたから適当にver5にしといた

今回のは超高級品
コスト無視でとにかく小型を意識

サイズは45mm × 20mm × 7mm
未加工の電動ハンドガンにもギリ収まる？

ついでに、電動HK45用のトリガーボードも再設計

#電子工作
#サバゲー

[NasK @keitog36k]

アンテナ搭載モデルのESP32-MINIは技適があったため、アンテナ無しも取れてるだろうで設計を��めたのが間違いだった。

ESP32-PicoはMINIより300円ほど高いためかなりの痛手

普通に300円と聞くと安いが、電子部品の場合は3,000円の感覚になる

[NasK @keitog36k]

あっ…
SDカードスロットにコンデンサめり込んでる……
もう、JLCPCBに発注かけてしまった…

無くても問題なさそうなコンデンサだったからヨシ👉
（RA4M1のVDD安定用のコンデンサ。他のところにもコンデンサ入れてるから問題なし）

[NasK @keitog36k]

RA4M1を搭載することで
・5v->3.3vレギュレータ
・USBドライバIC
・発振回路

が削減できる
AVR系も内部発振器があったが
クロックが8Mhzのため半分の性能になる
USBドライバICの削減は非常にありがたく
容易に手に入るドライバIC(CH340系)はかなりの面積を食うため小型化が難しかった

[NasK @keitog36k]

どこの実装例をみても64ピン(UNO R4)でたったため
念押しで事前にテスト済み

Tiny841 と比べると3～5倍の価格差があるが、RA4M1は機能モリモリのMCUのため実装面積を大幅に削減できる

[NasK @keitog36k]

結局、ESP32で開発したETUは使い物になんなかったのが残念

次回はRA4M1 & NINA-W106でトライしてみよう🤔

[NasK @keitog36k]

今年、開発したHK45をカスタムガンコンテストに出してみた

やっつけで説明動画も作ったけど、ymmで動画作ったの十数年ぶりだわ😅
https://t.co/2Wrsgsw8SC @hyperdourakuから

[NasK @keitog36k]

ちなみに、現状

旧基板と新規電ハン用基板繋げて問題なく動いてる

[NasK @keitog36k]

まじで、ESP32はゴミすぎる

旧基板(328p)だとやっぱり問題なくI2C通信ができる

数週間かけて開発したコードが全て無駄になった

データシート上はハイエンドなマイコンだけど、安定しなきゃただのゴミ

ほんとに、俺の時間を返してくれ

[NasK @keitog36k]

あ"ー
今日移動日なのに全然デバック終���らん

まじで、ESP32はゴミ
ライブラリのバグが多すぎる

今詰んでるのがI2Cなんだけど
ライブラリのバージョンの変更で挙動が変わる…

他にも2日間、Bluetooth系統のバグで詰んで結局諦めた

もう、ESP32は二度と使わん

[NasK @keitog36k]

セレクターのホールセンサーも良好

ただ、トリガーバーががっつり干渉
ちょっと加工すればなんとかなりそう

#電子工作
#サバゲー

[NasK @keitog36k]

たぶん、世界初？
電動ハンドガンのカットオフをホールセンサーで検出できた🎉

#電子工作
#サバゲー

[NasK @keitog36k]

4時間沼った原因が
0.1uFコンデンサって…

CH340K(USBシリアルIC)ってV3端子のコンデンサ付いてないと通信できないんですね…

回路上は付いてたんだけど、コンデンサのGND側がベタGNDに落ちてなかった…

俺の4時間返してくれー

[NasK @keitog36k]

うぁー

やっぱり今回も基板間違えてる…

なんで、SOT23-3のピンアサイン違うんだよ💢
統一しろよ…

[NasK @keitog36k]

機能よくばり過ぎて部品ギチギチ
もはや、電動ガンのETUではないw

デュアルコアだから、たぶん撃ちながらも音楽流せる
前作同様、SDカードに加えてBluetooth接続か���の再生もサポート

サイズはドライバとFET見直��して6割程度に(20mmx57mm)

#電子工作
#サバゲー
