岸本憲一／『超える！ 建築教室』主宰

動画配信講座「超える！建築教室」運営代表 超解説 環境設備」学芸出版社 非常勤講師

[岸本憲一／『超える！ 建築教室』主宰 @KenKishimoto13]

「光」の用語5つをやさしく整理する｜岸本憲一／「超える！建築教室」主宰 @KenKishimoto13 https://t.co/66tqLiqztx

[超える！建築教室 @koerukenchiku]

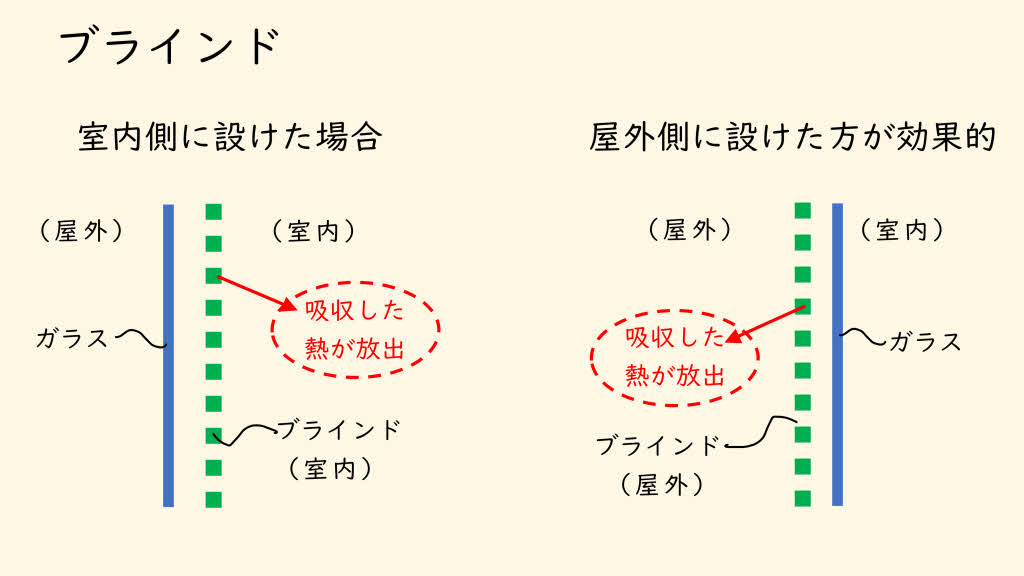

日射対策④
室内側ブラインドは吸収した日射熱を室内へ放出してしまいます。

屋外側に設けると吸収熱を外へ逃がせるため、日射熱の侵入を抑えられます。

すだれや外付けブラインドは理にかなっていますね。

試験ポイント
　「日射遮蔽は、屋外側で行う方が効果的」と覚えましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

日射対策③
ブラインドの設置位置によって日射遮蔽性能は大きく変わります。

室内側と屋外側では、“熱の行き先”が大きく違うので、室内熱負荷に差が生じます。

日射遮蔽に有効なのはどちらでしょうか？

試験でもよく問われる基本事項です。

答えは次の投稿で

#一級建築士

[岸本憲一／『超える！ 建築教室』主宰 @KenKishimoto13]

自動制御をやさしく理解する。シーケンス制御とフィードバック制御｜岸本憲一／「超える！建築教室」主宰 @KenKishimoto13 https://t.co/AVyoBbr4Bg

[超える！建築教室 @koerukenchiku]

日射対策②
東面・西面は、朝夕の太陽高度が低いため、日射が室内まで入ります。

そのため、庇や水平ルーバーでは日射を防ぎきれません。

低い日差しには、角度を調整できる「可動式鉛直ルーバー」が有効です。

試験ポイント
「東西面＝可動式鉛直ルーバー」をセットで覚えましょう！

#一級建��士

[超える！建築教室 @koerukenchiku]

日射対策①
夏は太陽高度が高いため、南面の窓には庇や水平ルーバーが効果的！

直射日光を遮ることで、室温上昇を抑えます。

冬は太陽高度が低くなるため、庇があっても日差しを室内に取り込むことができます。

試験ポイント
「南面＝庇・水平ルーバー」をセットで覚えましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

日射熱⑤
日射遮蔽係数は、3mm透明ガラスを基準（＝1）として「どれくらい日射熱を通すか」を表しています。

日射遮蔽係数が「0.5」なら、3mm��明ガラスの半分の日射熱しか通さないということですね。

試験では「どれが最も日射熱を遮るか」を問われます。

大小関係も覚えましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

日射熱④
試験では「値が大きい・小さい」の意味を問われます。

どちらも値の捉え方は同じ！

「値が小さいほど日射を遮る」と覚えると迷いません！

特に「遮蔽係数」は“値が大きいほど遮る”と勘違いしやすいので注意！

日射遮蔽係数は、3mm透明ガラスを「1」とした時の比率です。

#一級建築士

[超える！建築教室 @koerukenchiku]

春分・秋分の終日日射量②

終日日射量の大小関係は次のようになります。

水平面 ＞ 南面 ＞ 東面・西面

#一級建築士

[超える！建築教室 @koerukenchiku]

春分・秋分の終日日射量①

太陽の1日の動きをイメージしながら
日射量の時刻変化を確認しましょう。

#一級建築士

[超える！建築教室 @koerukenchiku]

春分・秋分の終日日射量③

終日日射量の大小関係の
語呂合わせです。

水平面 ＞ 南面 ＞ 東面・西面

#一級建築士

[超える！建築教室 @koerukenchiku]

終日日射量の大小関係（夏至・冬至）
夏至と冬至の大小関係を
語呂合わせより
図のようにズラしてメモします。

夏至と冬至での終日日射量の大小関係は次のようになります。

夏の水平 ＞ 冬の南 ＞ 夏の東西 ＞ 冬の水平 ＞ 夏の南 ＞ 冬の東西 ＞ 夏の北

#一級建築士

[超える！建築教室 @koerukenchiku]

終日日射量（夏至・冬至・春秋分）
語呂合わせより
図のようにズラしてメモします。

夏至と冬至及び春秋分での終日日射量の大小関係は次のようになります。

夏の水平 ＞春秋分の水平＞ 冬の南 ＞春秋分の南＞ 夏の東西 ＞春秋分の東西＞冬の水平 ＞ 夏の南 ＞ 冬の東西 ＞ 夏の北

#一級建築士

[超える！建築教室 @koerukenchiku]

室内に侵入する日射熱③
「日射遮蔽係数」は、
厚さ3mmの透明ガラスを基準に
“どれだけ日射熱を通すか”を示す指標である。

厚さ3mmの透明ガラスを1.0として、
値が大きいほど日射熱を通し、
値が小さいほど日射をよく遮る。

#一級建築士

[超える！建築教室 @koerukenchiku]

「日射熱取得率」とは、

「窓ガラスに入射した日射量」に対する

「窓ガラスを透過した日射量」と
「ガラスが吸収した後に室内側に放射された熱量」との和の割合です。

#一級建築士

[超える！建築教室 @koerukenchiku]

室内に侵入する日射熱①

ガラスに入射した日射熱は、
反射・透過・吸収されます。

吸収された熱は、時間が経つと
室内及び室外に放射されます。

室内に侵入する日射熱は、
透過した日射熱と
室内に放射された熱です。

#一級建築士

[岸本憲一／『超える！ 建築教室』主宰 @KenKishimoto13]

本日の #建築計画 講義
「住居施設⑤」です。

・細部計画
・人体寸法と動作寸法
・動作空間と単位空間
・その他

また
前期の総まとめ
期末試験対策を行います。

[岸本憲一／『超える！ 建築教室』主宰 @KenKishimoto13]

本日、学科試験を受験された
皆様、本当にお疲れさまでした。

まずは、ここまで頑張ってきた
自分を褒めてあげてください。

今日はゆっくり休んでください。
本当にお疲れさまでした。

#一級建築士

[岸本憲一／『超える！ 建築教室』主宰 @KenKishimoto13]

法規 攻め方のコツ㉕
「道路」に関する問題
忘れたころに出題されます。

◆仮設建築物は道路に接しなくてもよい。
（法第85条第2項・第6項の仮設建築物は法第3章の規定は適用されない。）

（出題例）
工事を施工するために現場に設ける仮設事務所の敷地は、道路に接しなくてもよい。⇒正しい

工事を施工するために現場に設ける仮設事務所の敷地は、道路に２ｍ以上接しなければならない。⇒誤り（R5出題）

◆建築物のひさしは、壁面線を越えて建築することができる。
法第47条（壁面線による建築制限）ひさしは制限されていない。

（出題例）
建築物のひさしは、壁面線を越えて建築することができる。⇒正しい

建築物のひさしは、壁面線を越えて建築してはならない。⇒誤り

壁面線を越えるひさしを設ける場合、特定行政庁の許可が必要である。⇒誤り（R3出題）

祈必勝！

#一級建築士

[岸本憲一／『超える！ 建築教室』主宰 @KenKishimoto13]

法規 攻め方のコツ㉔
「確認申請」に関する問題
忘れたころに出題されます。

・「鉄道関係」⇒確認不要
鉄道のプラットフォームの上家等は「建築物」ではない。（法２条）

・「文化財関係」⇒確認不要
文化財保護法の規定によって重要文化財として指定されたもの等は建築基準法が適用されない。（法３条）

・「法85条2項に該当する仮設建築物」⇒確認不要
災害があった場合の公益上必要な用途に供する応急仮設建築物
工事現場に設ける事務所、材料置場等

注意　
「現場と別の敷地に設ける事務所」及び
法85条6項「仮設興行場等」は法６条チェック

#一級建築士
