超える！建築教室

受験生の皆様のライフシーンに応じて、
いつでも どこでも 戦略的に学習できます。
受験生ドリブンの講座です。

テキスト「一級建築士試験 超解説 環境設備」
学芸出版社

[超える！建築教室 @koerukenchiku]

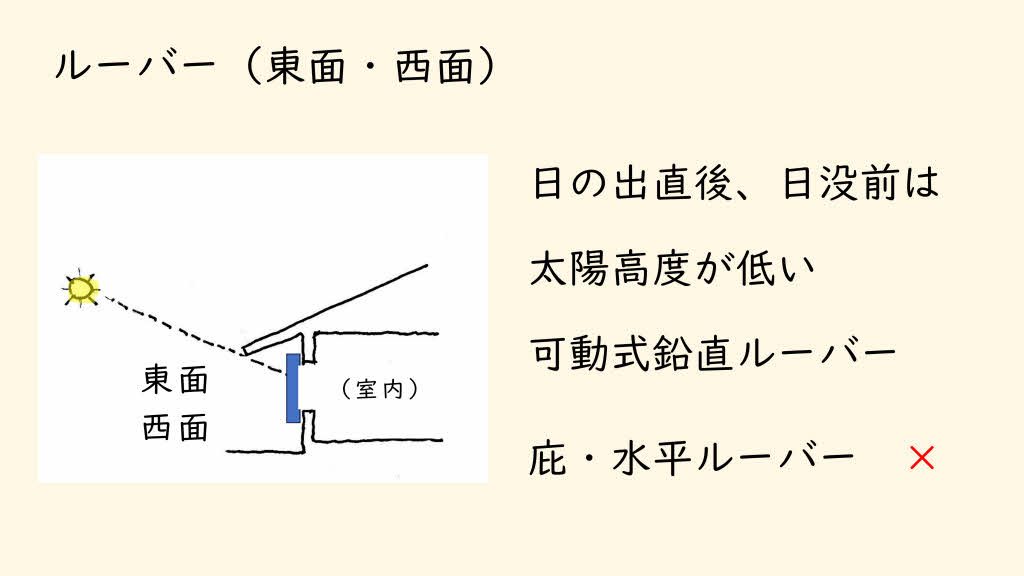

日射対策②
東面・西面は、朝夕の太陽高度が低いため、日射が室内まで入ります。

そのため、庇や水平ルーバーでは日射を防ぎきれません。

低い日差しには、角度を調整できる「可動式鉛直ルーバー」が有効です。

試験ポイント
「東西面＝可動式鉛直ルーバー」をセットで覚えましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

日射対策①
夏は太陽高度が高いため、南面の窓には庇や水平ルーバーが効果的！

直射日光を遮ることで、室温上昇を抑えます。

冬は太陽高度が低くなるため、庇があっても日差しを室内に取り込むことができます。

試験ポイント
「南面＝庇・水平ルーバー」をセットで覚えましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

日射熱⑤
日射遮蔽係数は、3mm透明ガラスを基準（＝1）として「どれくらい日射熱を通すか」を表しています。

日射遮蔽係数が「0.5」なら、3mm透明ガラスの半分の日射熱しか通さないということですね。

試験では「どれが最も日射熱を遮るか」を問われます。

大小関係も覚えましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

日射熱④
試験では「値が大きい・小さい」の意味を問われます。

どちらも値の捉え方は同じ！

「値が小さいほど日射を遮る」と覚えると迷いません！

特に「遮蔽係数」は“値が大きいほど遮る”と勘違いしやすいので注意！

日射遮蔽係数は、3mm透明ガラスを「1」とした時の比率です。

#一級建築士

[超える！建築教室 @koerukenchiku]

室内に侵入する日射熱③
「日射遮蔽係数」は、
厚さ3mmの透明ガラスを基準に
“どれだけ日射熱を通すか”を示す指標である。

厚さ3mmの透明ガラスを1.0として、
値が大きいほど日射熱を通し、
値が小さいほど日射をよく遮る。

#一級建築士

[超える！建築教室 @koerukenchiku]

「日射熱取得率」とは、

「窓ガラスに入射した日射量」に対する

「窓ガラスを透過した日射量」と
「ガラスが吸収した後に室内側に放射された熱量」との和の割合です。

#一級建築士

[超える！建築教室 @koerukenchiku]

室内に侵入する日射熱①

ガラスに入射した日射熱は、
反射・透過・吸収されます。

吸収された熱は、時間が経つと
室内及び室外に放射されます。

室内に侵入する日射熱は、
透過した日射熱と
室内に放射された熱です。

#一級建築士

[学芸出版社 @gakugei_today]

【読者特典！著者オンライン講義2回無料】
『一級建築士試験　超解説・環境設備』
岸本憲一 著　@KenKishimoto13
合格に必要な知識が一冊に。気軽に読める〈超解説〉、解きながら理解する〈ドリル〉、頻出知識を問う〈実戦問題〉で得点力UP！
https://t.co/Y1pOHlI7iB
#一級建築士 #建築設備 #建築環境

[超える！建築教室 @koerukenchiku]

本日、学科試験を受験された　
皆様、本当にお疲れ様でした。

#一級建築士

[超える！建築教室 @koerukenchiku]

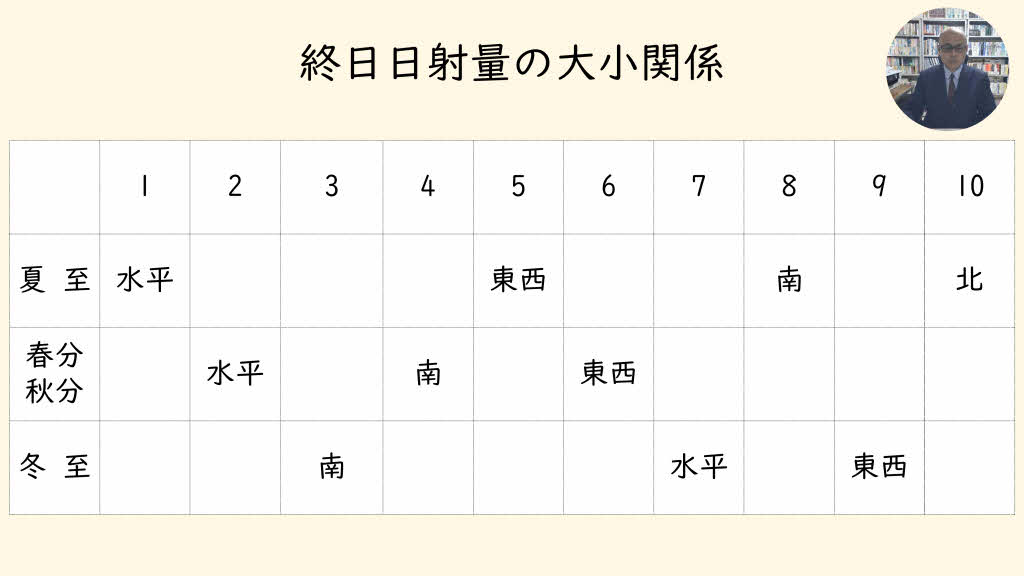

終日日射量（夏至・冬至・春秋分）
語呂合わせより
図のようにズラしてメモします。

夏至と冬至及び春秋分での終日日射量の大小関係は次のようになります。

夏の水平 ＞春秋分の水平＞ 冬の南 ＞春秋分の南＞ 夏の東西 ＞春秋分の東西＞冬の水平 ＞ 夏の南 ＞ 冬の東西 ＞ 夏の北

#一級建築士

[超える！建築教室 @koerukenchiku]

終日日射量の大小関係（夏至・冬至）
夏至と冬至の大小関係を
語呂合わせより
図のようにズラしてメモします。

夏至と冬至での終日日射量の大小関係は次のようになります。

夏の水平 ＞ 冬の南 ＞ 夏の東西 ＞ 冬の水平 ＞ 夏の南 ＞ 冬の東西 ＞ 夏の北

#一級建築士

[超える！建築教室 @koerukenchiku]

遮音性能が義務付けられているのは、
長屋・共同住宅の界壁のみです。
（建築基準法30条）

「長屋・共同住宅以外の用途で遮音性能～」とあれば、誤りです。

例）「老人福祉施設における防火上主要な間仕切壁を○㏈以上の遮音性能としなければならない」⇒誤り
（R4他出題有り）

#一級建築士

[超える！建築教室 @koerukenchiku]

「建築物の界壁、間仕切壁及び隔壁（令第114条）」に関する問題

長屋又は共同住宅の各戸の界壁（1項）

防火上主要な間仕切壁（2項）等

全て準耐火構造です。

「耐火構造としなければならない」と記載があれば、誤りです。

#一級建築士

[超える！建築教室 @koerukenchiku]

「防火性能・準防火性能」に関する問題

まず火災の種類に注目しましょう！

防火性能（法2条第八号）及び
準防火性能（法23条）は
「建築物の周囲において発生する通常の火災」が対象です。
（R7・R6等出題有り）

「通常の火災～」と記載があれば、誤りです。

#一級建築士

[超える！建築教室 @koerukenchiku]

一級建築士学科試験２日前

当日の準備をしましょう。

▶︎受験票
・時間と場所の確認
早めの行動で余裕を！

▶︎飲食物
・昼ごはん
・おやつ
・飲み物

▶︎服装
・軽上着必須
寒い会場でも調整できます！

前日はしっかり眠って
ベストな体調で臨みましょう！

#一級建築士

[超える！建築教室 @koerukenchiku]

春分・秋分の終日日射量③

終日日射量の大小関係の
語呂合わせです。

水平面 ＞ 南面 ＞ 東面・西面

#一級建築士

[超える！建築教室 @koerukenchiku]

春分・秋分の終日日射量②

終日日射量の大小関係は次のようになります。

水平面 ＞ 南面 ＞ 東面・西面

#一級建築士

[超える！建築教室 @koerukenchiku]

春分・秋分の終日日射量①

太陽の1日の動きをイメージしながら
日射量の時刻変化を確認しましょう。

#一級建築士

[超える！建築教室 @koerukenchiku]

冬至の終日日射量③

終日日射量の大小関係の
語呂合わせです。

南面 ＞ 水平面 ＞ 東面・西面

#一級建築士

[超える！建築教室 @koerukenchiku]

冬至の終日日射量②

終日日射量の大小関係は次のようになります。
南面 ＞ 水平面 ＞ 東面・西面

#一級建築士
