弓田

某電子機器メーカー勤務のアナログ屋さんです。

[弓田 @perlman_07]

@by_kohei 私も職場ではAltiumなんですけど、KiCadに慣れるまではそれほど時間を要しませんでした。

[弓田 @perlman_07]

@ichirowo (・∀・;)

[弓田 @perlman_07]

@dannymodules @ichirowo うほー、懐かしいなぁ。
厚紙にハトメ

[弓田 @perlman_07]

@kakuiwata 私の前職(前の勤め先)はアンテナとフィルターのメーカーでして、周波数が高くなればなるほど板金加工など機械加工の精度を要求されました
ケースの加工一つでもVSWRの値が変化しました。
RFって実は機構を含めて体をなすものと思うんですよね。
RF回路で調整分を吸収してしまえばよいかな。

[弓田 @perlman_07]

@kakuiwata ご不明点などありましたら、DMください。
わかる範囲でお手伝いします😀

[弓田 @perlman_07]

@hiziri_bb 量産の見込み数量があるからではないでしょうか。

[弓田 @perlman_07]

@hiziri_bb @hanbunnotume 価格覚悟で見積もりして頂くようでしたら、トランスメーカー紹介します。

[弓田 @perlman_07]

@electrotelecast やはり、その最たる例はアッテネーターではないかな。

[弓田 @perlman_07]

@nihon_niosumai いいね。
ただ、希望としては現在の野水ビルよりも、現東京ラジオデパート内を全面改装して・・・
秋月電子通商ー＞移転
千石電商ー＞移転
オヤイデ電気ー＞移転
マルツー＞移転
三栄電波ー＞移転
若松通商ー＞移転
東栄変成器ー＞移転
さいとうー＞移転

すくなくとも、これだな。

[弓田 @perlman_07]

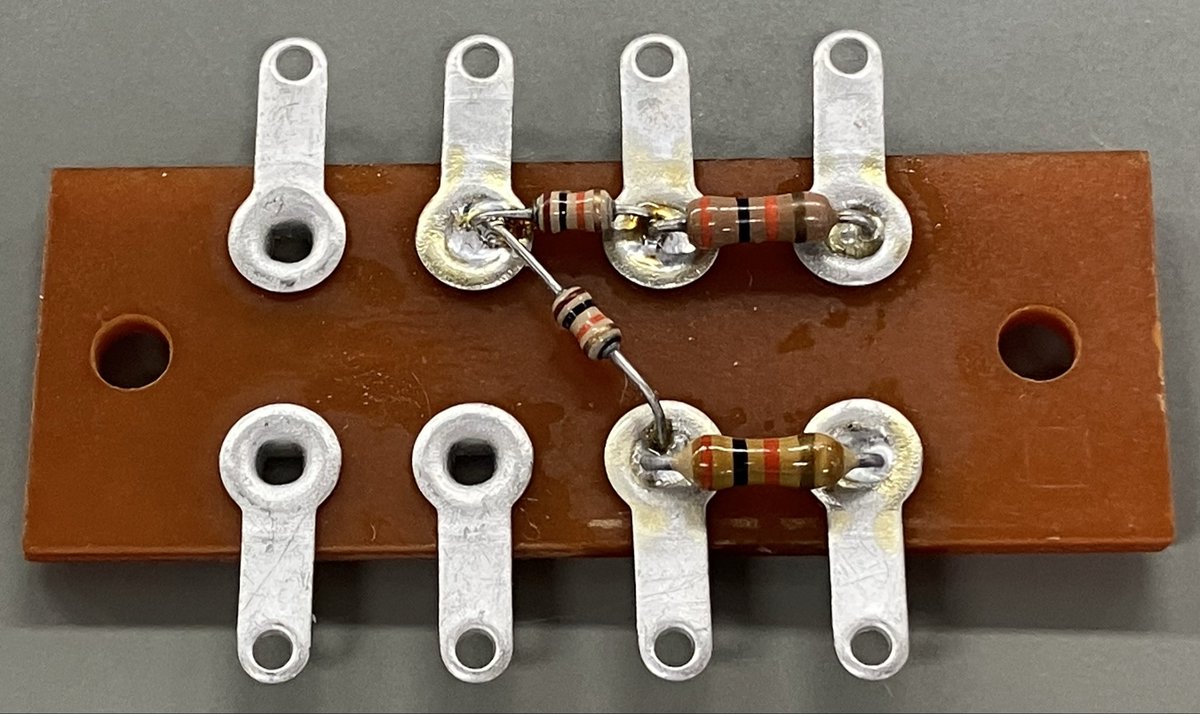

@ichirowo うん。
ボクも同意です。

[弓田 @perlman_07]

@kakuiwata 同じだぁ。
やはり小１の時、電磁石を作って電池で動作を確認したあと、家のコンセントに繋いでしまいました。（滝汗;）

[弓田 @perlman_07]

@kakuiwata spice パラメータで表しますと、放電トランジスタの
IKF（高電流でのβロールオフ）
RB（ベース駆動制限）
RC / RE（直列抵抗による電流制限）
これらに違いがあったと思われます。

[弓田 @perlman_07]

@kakuiwata そのICとは・・・・
お気づきかもしれませんが、NJM555 です
オリジナルは、言わずとしれたNE555

[弓田 @perlman_07]

@kakuiwata 無論、PCBエディタのみでも使えます。
私も使い始めは正直使いにくさを感じましたが慣れるまでは、それほどの時間を要しませんでした。
基本、KiCadでは基板に配置するものは全てフットプリントという扱いになっていますので、VIAやTH、取り付け孔は登録を確認しておく必要はあります。

[弓田 @perlman_07]

@kakuiwata その特性が違っていた点というのが、放電用トランジスタの電流容量なんです。
波形観測したらくの字に曲がるんです(涙)
最初原因が分からなくて悩みましたよ。

[弓田 @perlman_07]

@DB_TAKA 3Dは便利。
現在のバージョンでは、STEPでエクスポートできるので、メカ屋が喜んでいます。

[弓田 @perlman_07]

@10mozet @tomorrow56 KiCad のシンボル、フットプリントはそのほとんどが登録ユーザー有志による制作ということもあるのですが、仰れるようなポチポチ割り当てのほうがパッケージ違いによるデータ作成ミスを回避しやすくてよいのではと思います。
