@kirinsavanna777 あら…そこまで溶けにくかったですかぁ…なんかスミマセン…

相当放熱性のよい基板だったのか材質変化を起こしていたのか…

[さとき @satokidisc]

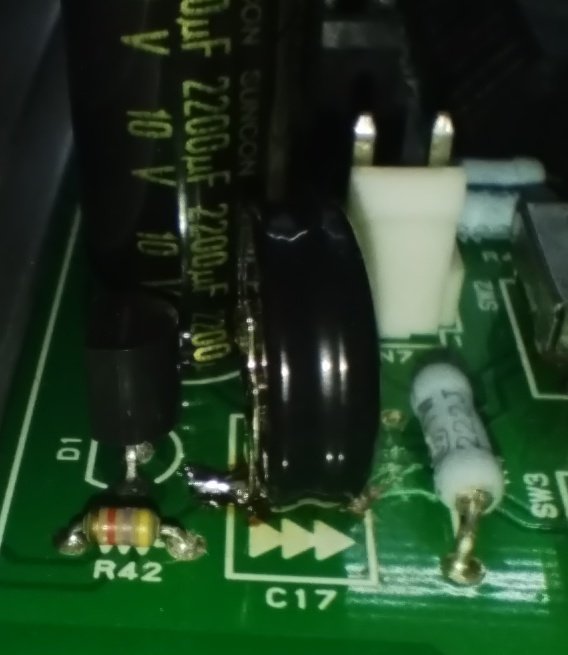

｢ハンダが溶けない｣との事でお預かりしましたが激戦の痕が…

＋側のランドも剥がれてしまっているので生きているところから銅線で延長、裏面は剥がれてアースが剥き出しの所は触れないように補修。

ベタアースは温度が上がらないコテでは厳しいですね…

[さとき @satokidisc]

来月のボーナスは少し貰えそうなのでそのお金でオシロスコープを買おうと思います。
置く場所を考えたらテスター型も良いが下のよく見る形も良い。
パソコンで表示するタイプもあるみたいなので悩み中。

[さとき @satokidisc]

修復した基板は正常作動との事。
良かったです。

[さとき @satokidisc]

@kirinsavanna777 ユニバさんの基板も溶けにくいですが500℃は完全に力技なので、次回は追いハンダ等で溶けやすくしてみて下さい。

[さとき @satokidisc]

@HENTAISINSI45 温度が不足が全てではないですが、せめて400℃位まであがる物を1本持っていた方が楽にはなります。

[さとき @satokidisc]

色々と外して確認していたが元に戻して動作確認OK！
仕込まれているLSI内部でリークしていますが元々なのかは不明。
開けたい気持ちもありますが不動になるかもしれない事を考えるとそのままの方が良いかと思います。

[さとき @satokidisc]

保持回路に悪戯をしてかなり放電は遅くなったがそれでも数日間の保持は無理ですね…
メイン電源を落としても眠らない台ビガー…

[さとき @satokidisc]

コンチネンタルの対策基板外しの方は問題なし。
2で回しているので図柄はバラバラですが…
4枚がけですぐにボーナスの確認も出来るので、1と3の基板の動作確認は楽です。

[さとき @satokidisc]

@osakana_slot やはり別筐体でしたか…
ありがとうございます🙇

[さとき @satokidisc]

ビッグシオの基板の修復が終わったので余っているハナのロムとオアシスのロムを挿して、ハナハナで動かそうとしたが立ち上がらない。
あら？ビッグシオはもう別筐体でしたか？

[さとき @satokidisc]

コンチの対策基板の取り外しとビッグシオの割れたICの交換は終了しました。
あとは焼き切れた回路の修復。

[さとき @satokidisc]

ビガーの基板はどれだけの抵抗をかませば大丈夫かを模索しつつ新たな依頼品にも取りかかります。

[さとき @satokidisc]

@BENHUR_SETUTEI1 ありがとうございます。

オリジナルとは違いますが一般的な物を付けても保持することが確認できたので助かりました！

[さとき @satokidisc]

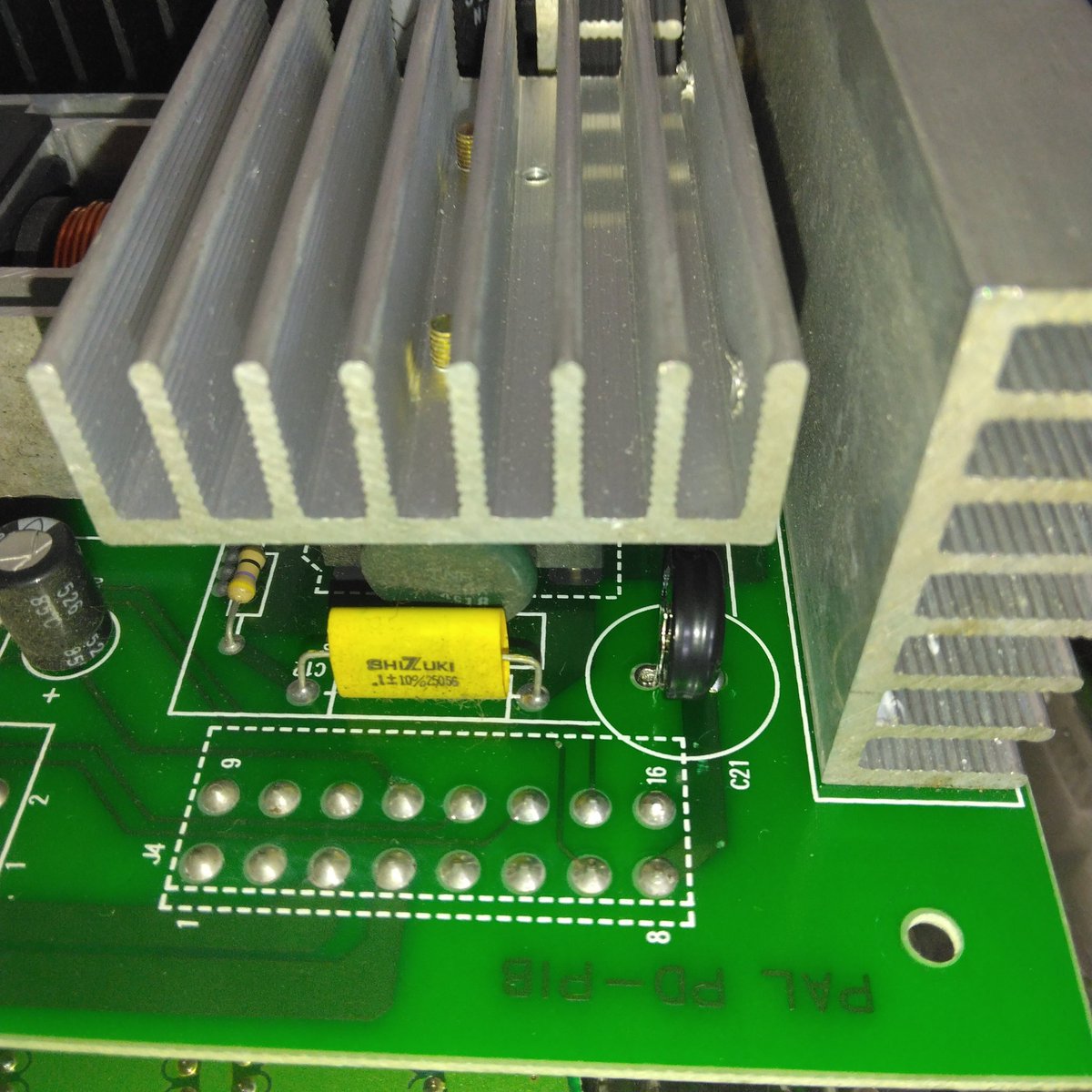

キャパシタの蓄えは大半はこやつで使われているが通常の回路とは違うので少し疑問が残ります。

電源ボックスのC21は元々どういった物が付いていたのだろう？
確認出来る方っていらっしゃいますか？

[さとき @satokidisc]

キャパシタはちゃんと働いているが大食らいが基板の中にいるのですぐに干上がってしまう。

タイマーICでの消費が多いのかな？と思うがタイマーICはもはや手に入らず、LSIは仕込まれているので交換の選択肢は無い。

基板に直接キャパシタを取り付けても結果は同じだろう…

さて…どうしたものか…

[さとき @satokidisc]

カバーを外して通電しながら診てみましたが気になるのは5Vラインが低いのと、電源をOFFにしたあとに電解コンデンサーの放電の如く電圧が落ちるのでどこかに大食らいがいます。
やはり昨日のCPUというかLSIですかね…

[さとき @satokidisc]

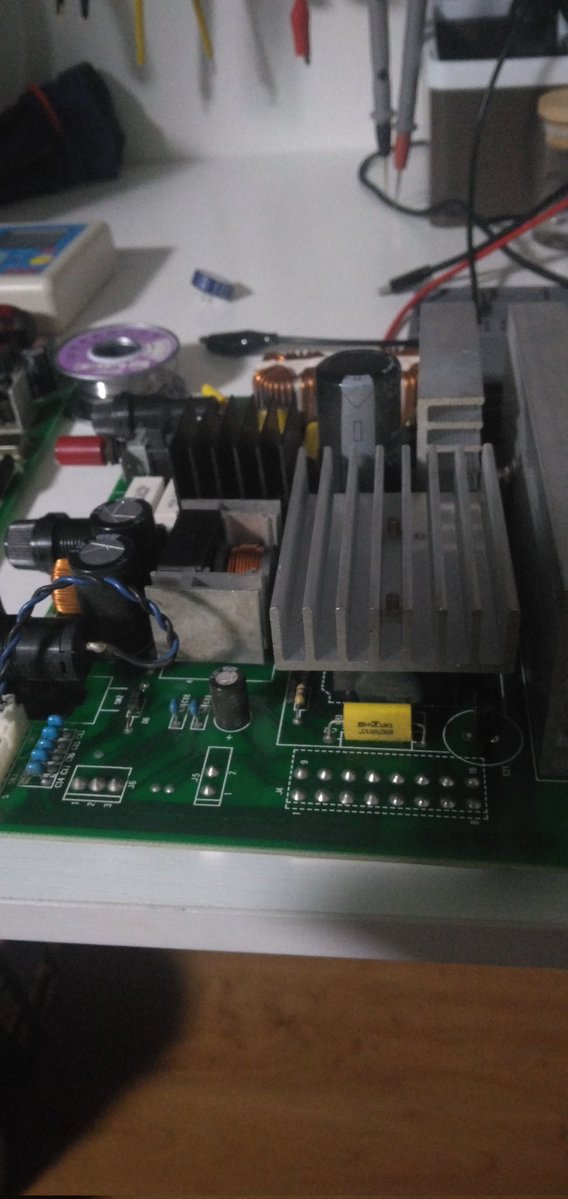

保持不良のビガーの点検。
5Vは発生していて基板から電源ボックスに戻っているのでそこは問題なし。
確認後回路を追っていたらCPUに何か居そうな気配が…君のせいですか？

[さとき @satokidisc]

パルさんの基本設計はニューペガサスからほぼ変わっていませんね。
とりあえず基板から5Vが帰ってくるかみてみます。

[さとき @satokidisc]

夕方から夜にかけて海産物が到着し依頼台も到着。
何をやっても保持不良との事でメイン基板かハーネスだと思いますが電源ボックスも一応チェックしてみます。
