自分がネット上でやったことをまとめたかったのでこのツリーにぶら下げる。
個人的な頑張ったランキングは
1.ベアメタル版FPGA+3画面細長液晶
2.Linux版FPGA+細長液晶
3.M5Core2からUnitV2の機能を一通りを使うやつ

[timit @timit3]

@ciniml @necobut 私はこれを8000円弱で買いましたが値上がりしてますね。
https://t.co/ZPduLohFSe
よく使われてるマクベスカラーチェッカーとは色の並びが違いますが、メーカーが公開してるリファレンス値を与えてOpenCVで自動色補正するくらいのことは問題なく出来ます。

[timit @timit3]

@necobut @ciniml GC0308の対応フォーマットはYUV422/RGB565/Bayer(10bit)
カワズさんの画像だと色再現が全然なので、Bayer を自前処理した方が良さそうですね。
ただカラーフィルター含めた分光特性が駄目だと後処理でもどうにもならないので、カラーチャートを撮影したBayer データを分析するところからですかね。

[timit @timit3]

@necobut @ciniml PCやJetsonならお仕事でカメラ画像処理色々やってましたがマイコンでは大したことしてないです…
ひとまずstackchan-idfを動かしたり、カメラの仕様確認しました。

[timit @timit3]

@ciniml 違った。25Gじゃなくて40Gでした。

[timit @timit3]

Kintex UltraScale+ボード届きました。
注文から19日。
内容物は表記通りだけど謎のシールが12枚ついてました。
回路図とかピンアサインの情報が不明なので販売店に問い合わせなくては。
https://t.co/eOjObD9HDG

[timit @timit3]

このボード買おうかな。
4-lane MIPI x1とQSFP28 x1とPCIe 3.0 x4とDDR4 2GBのKintex UltraScale+ボードで、XCKU5PはVivado ML Standard Editionで開発可能。
ACアダプタや電源スイッチ、40ピンやFMCの拡張、ボタンやLEDがあって、普通のType Cケーブルで書き込めるのも良い。
https://t.co/Xhbqjqha46

[timit @timit3]

@ciniml 2ポート25GのConntctX-3 Proを前にアリエクで6,585円で買いましたw
普段はQSAで10Gに変換して1ポートだけ使ってます。

[timit @timit3]

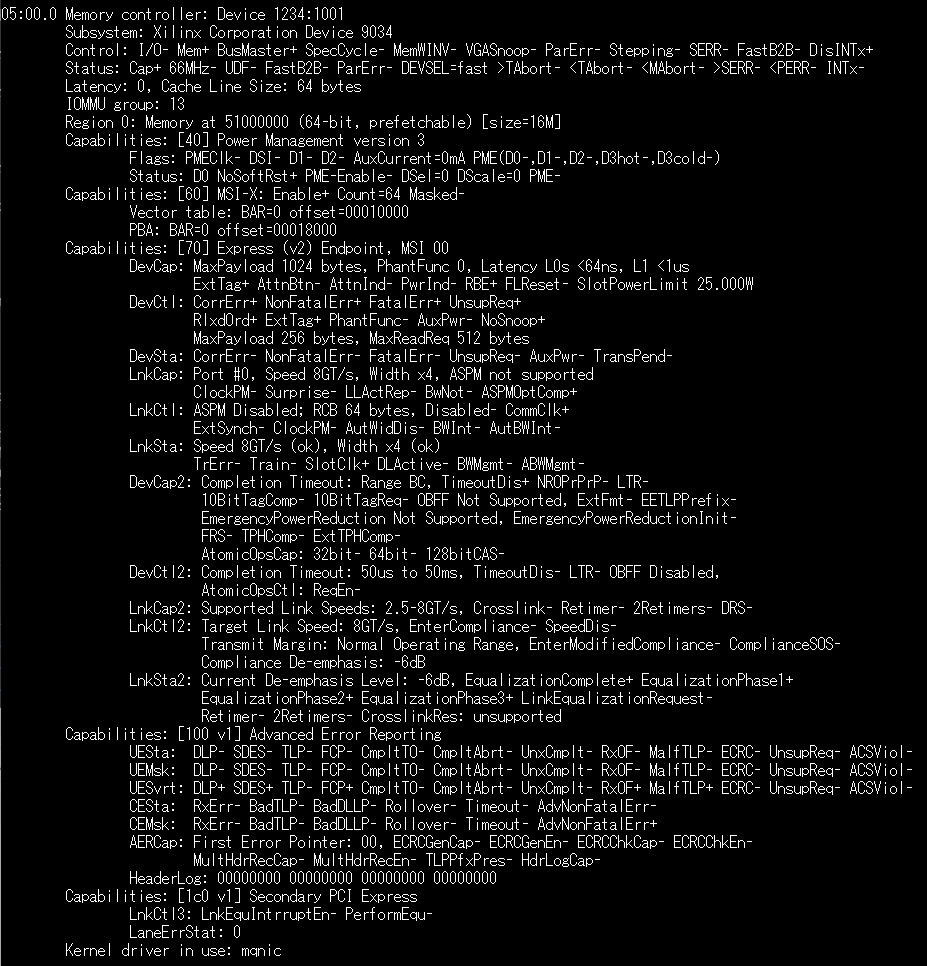

corundumの10G NICが動きました。
単にPCIeのピン番号を間違ってただけでした。
シングルスレッドのiperf3で普通に10Gbps近く出てて優秀。

25Gと100Gもそのうちやろう。100Gは対向のNICがないから動作検証できないけど。

[timit @timit3]

このボードに対応しているカメラはこのページのIMX415。日本から買えそうなのはtaobaoだけっぽいです。
https://t.co/jR7Rns1MbT

[timit @timit3]

@ciniml ですね。
オンボードのクロックが200MHz, 100MHz, 156.25MHzあるので、素直に10G, 25G, 100Gが使えそうです。

1ポートしかないからDACだとループバックできないのが難点です。100G NICは持ってないので25Gまでしか動作確認できません。

[timit @timit3]

@ciniml 帰省中なのでまだ試せてません。
週末には試すつもりなので報告しますね。
corundumのポーティングもやりたいところ。

[timit @timit3]

M5Stack Chain DualKeyのChain KeyとChain Joy Stickも esphome対応させました。I2CじゃなくてUART接続なのがなかなか曲者で、LED制御はうまくいかなかったので入力系だけ対応。

以前G40のLEDが光らないとか言ってたのは、LEDのenableピンがあるのを見落としてただけでした。

[timit @timit3]

M5Stack の Chain DualKey を Home Assistant のコントローラーに使うのに2ボタンじゃ足りないので、Unit ScrollとUnit Puzzleを追加してみた。
ロータリーエンコーダーで制御対象を選んでボタンで値を変更。PuzzleのLEDは一定時間で消えて操作すると点灯。

[timit @timit3]

よくわからないのはG40のRGB LEDがesphomeで光らない。でもG21は光る。
arduinoとesp-idfどちらのフレームワークを使っても同じ。

出荷時ファームウェアやArduionoのサンプルだとG40も光るので不良ではないのだけれど、タイミングがシビアな個体を引いてしまったのかな。

[timit @timit3]

@ico_TC Thank you very much, I really appreciate your help.
