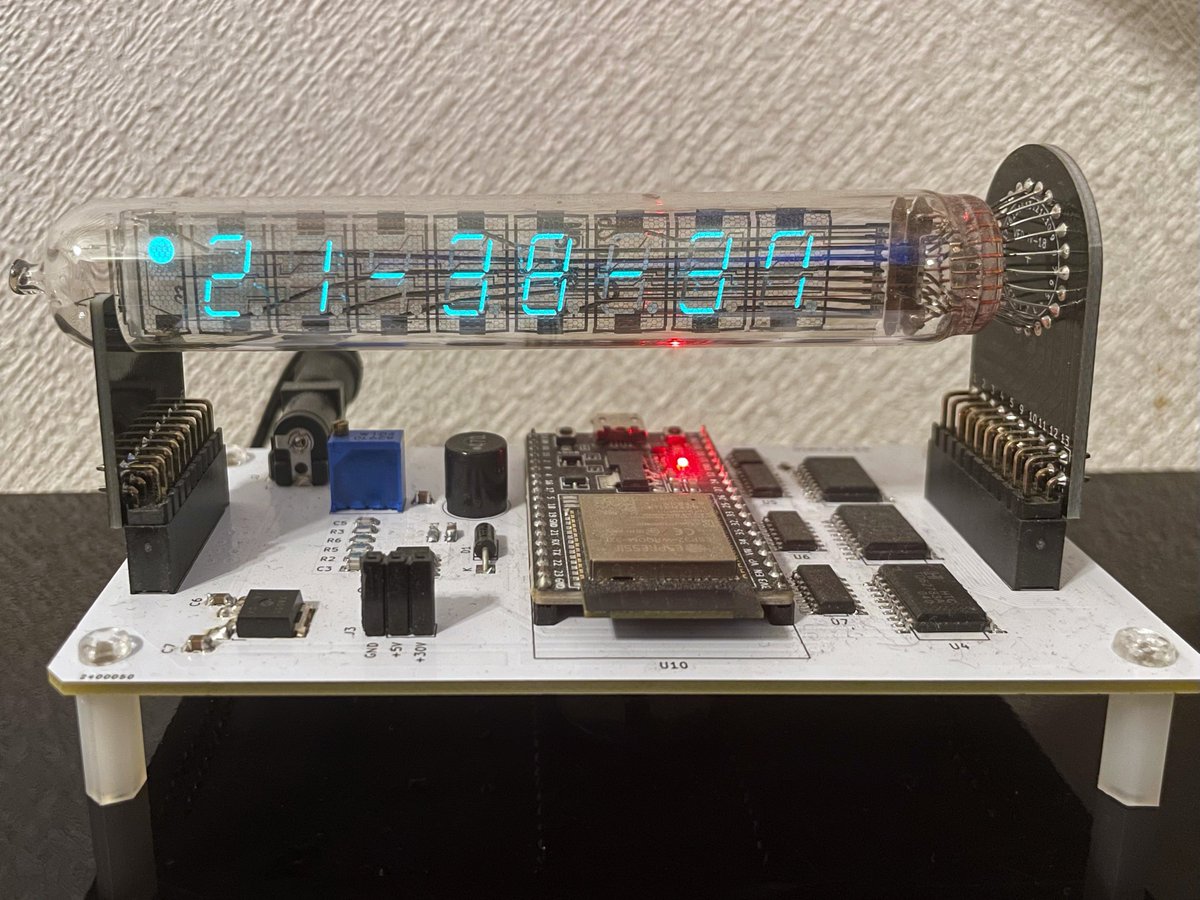

今まで一人でもくもくと作っていたのですが、電子工作好きな人と交流したくてTwitter始めました！よければフォローしてください🙇‍♂️ 写真は最近作った作品です（IV-18時計）

#電子工作
#初めてのツイート

[つな工房 @tuna_elec]

@Katase_sui おおお！！参考にしていただけて嬉しいです…！面影を感じさせつつも、補強ポールや側面のパンチングボードのアレンジが入っていてとってもいい感じです👍

[片瀬水 @Katase_sui]

参考にさせていただきました〜。

[つな工房 @tuna_elec]

最近仕事が怒涛の忙しさで低浮上気味ですが、元気に生きております…　何卒…

[つな工房 @tuna_elec]

あと電源のことをもっと勉強したいなと思い、本屋さんで書籍物色していました
理工書コーナー無限に居られる

[つな工房 @tuna_elec]

今月のトラ技手に入れた！！

[つな工房 @tuna_elec]

@jp_metalox 念願の菊水、嬉しいです😊

[つな工房 @tuna_elec]

My new power…

念願の��定化電源���手に入れました！！

[つな工房 @tuna_elec]

電源こそパワー

[つな工房 @tuna_elec]

静寂…

[つな工房 @tuna_elec]

報告があります

[つな工房 @tuna_elec]

@nosuz123 おお、よさそ���な本ですね！気になるトピックなので、発売日までウォッチしておこうかと思います。CADのデータもうまくバージョン管理したいものです。

[つな工房 @tuna_elec]

ソフト開発するときはよくGitでバージョン管理するけど、回路設計する人はなにで管理してるんだろうか

Kicadはともかく、PSpiceの回路図データはバイナリっぽいので相性悪そう

[つな工房 @tuna_elec]

@griffin921 なるほど、ゲートへのサージを抑えることで、寄生インダクタによる意図しない電圧が生じることを防ぐことができるのですね。ご紹介頂いた論文、研究の動機の部分が参考になりました。GaNをドライブする��は特に気を配る必要があるのですね。何が課題になっているのかが知れて嬉しいです！

[つな工房 @tuna_elec]

ゲート抵抗はリンギングを防ぐために入れるという認識なのですが、なぜ抵抗を挿入することで解決するのか腑に落ちていません…

[つな工房 @tuna_elec]

@Analogist_Co ありがとうございます！皆さんの助言で徐々に理解が深まって来た気がします。寄生成分のLとゲートのCで構成される合成インピーダンスが共振によって最小になったときに大きな電流が流れるのを防ぐ役割もある、と理解しました。（間違っていたら教えてください！）

[つな工房 @tuna_elec]

@PlanetCB_8 スイッチングの速度を調整するために設ける、という点を意識してみようと思います。ゲート抵抗の意義がよくわかり助かりました、ありがとうございました！

[つな工房 @tuna_elec]

@PlanetCB_8 ご説明ありがとうございます。てっきりVGSの���れを解消するのが���目的かと思っていたので、目からうろこでした。スイッチングスピードも速いほうがいいのでは、とふんわり思っていたのですが、ノイズの事まで考えると使用範囲内で遅く設計しておいたほうが都合が良いのですね。

[つな工房 @tuna_elec]

@PlanetCB_8 こちらこそ質問が曖昧でしたね、すみません。G-S間電圧のつもりでした。ゲートはキャパシタのように電荷を蓄える必要があるのでゲートに十分な電流を供給できないと立ち上がりが遅くなるのは理解したのですが、ではゲート抵抗を挿入する意義はなんだろう？というのが疑問の発端でした。

[つな工房 @tuna_elec]

@PlanetCB_8 MOSFETをスイッチング駆動する際、ターンオン・ターンオフ時にVGSの波形がぶれる現象のこと���というつもりでした！

[つな工房 @tuna_elec]

@yuma777555 基板を起こすには、まずそれぞれの部品と対応するフットプリントを関連づける必要があります。例えば、トランジスタひとつでもパッケージによって足のピッチが変わってくるので、データーシートをみて適切なものを選ぶ必要があります。

[つな工房 @tuna_elec]

@yuma777555 やったね👍
KiCADはどれが電源なのか認識するためにそのフラグをつける必要があります
直感的ではないですが、回路図作るたびに最初はそのフラグをつけるようにすると良いです

[つな工房 @tuna_elec]

@yuma777555 電源とグラウンドのシンボルに、それぞれPWR_FLAGという名前のコンポーネントを接続してみてください！
