ものづくり体験講座　開店(回転)花輪　開催
@yuji_miyano様の「回転する開店祝い」のアイデアをものづく教室で使う許諾を頂き、本日開催しました。ネジの締め具合の調整が難しいですが、無事に完成しました。参加した皆さん、体験教室のリピータで毎回楽しみにされているようです。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

クレーンゲームのツメの設計
クレーンゲームのツメ部分を造形しました。よくあるツメ機構は開閉するときにモータやひもで行いますが、この設計は自重で自動的に開閉します。釣りゲームやクレーンゲームに応用できるかな？
https://t.co/4a5TLuNsTx

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

バランスコントローラ(ハード部製作)
つくろがや４の時にWii Fit(中古)でゲームをされているブースがありました。Fitでのゲームのコントロールに興味を持ち、自宅にあったロードセルを使ってコントローラを製作しました。コネクタ規格をGroveにしました。CPUボードは発注中です。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

MakerChip風パズル
つくろがや４に参加して@yuji_miyano様からMakerChipを頂きました。以前に作ったスライドパズルがほぼ同じ大きさなので、オリジナルMakerChip風にパズルにしました。オール３Ｄ造形です。厚みが4mm、QRなしです。MakerChip風パズルとして配布します。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

立体迷路ＮＴ金沢2026向け仕様
@YugiTechLab様に頂いたアイデアを使わせて頂き、NT金沢での展示・頒布に向けて、立体迷路のオプションを作りました。オプションの面も迷路になっています。パーツも一部改良して、M3ネジで簡単に外しオプション面を変更できるようにしました。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

@YugiTechLab 報告ありがとうございます。つくろがやの迷路の面は面白いですね。うまく作ると迷路の一部に使えそうです。私もこのアイデアをアレンジします。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

ガチャマシンのギア部分を改良
つくろがや４で多くの方と話をして、ギアボックスを改良しようと始めました。左側が新作です（赤点線がコインの動き）。コインの流れは以前よりスムーズです。幅は小さくなりましたが、奥行きが出てしまいました。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

つくろがや４参加しました
つくろがや４ではいろいろと楽しませて頂きました。新しい開発中のマーブルマシンキットは、子供たちに遊んで頂き、改良点をおおく見つけることができました。今度はＮＴ金沢に向けて、改良作を展示できるようにします。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

@tsukurogaya
「つくろがや４」いよいよ明日ですね。準備ご苦労様です。ゴールデンウイークに設計し製作した新作ガチャマシン(75mmのガチャ玉)を動作確認をしながら展示します。実機は会場で見てください。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

電光掲示装置の改良(画像表示)
つくろがや４の展示に向けて、電光掲示装置の改良をしました。BMP画像(16x16ドット)を表示できます。画像のサイズが小さいため、うまく見えるようにする表現が難しいです。つくろがやのロゴは何とかみえるでしょうか。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

脳トレゲーム 3in1
CH32V203を使った脳トレゲームにもう一つのゲームを追加し始めました。「暗算」、「記憶」、「早押」となります。15秒間の間に、表示される数字のボタンをいかに早く押すことができるかという早押しゲームです。お手つきするとペナルティがあります。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

脳トレゲームをCH32V203にした理由
以前にUIAPDuinoやCH32V003を使って脳トレゲームを動かしました。今回マイコンにCH32V203を使ったのは、低電圧でも動作することです。動作電圧はCH32V003では2.7-5.5Vですが、CH32V203は2.4-3.6Vです。電池2本で電圧が下がっても動くのがメリットです。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

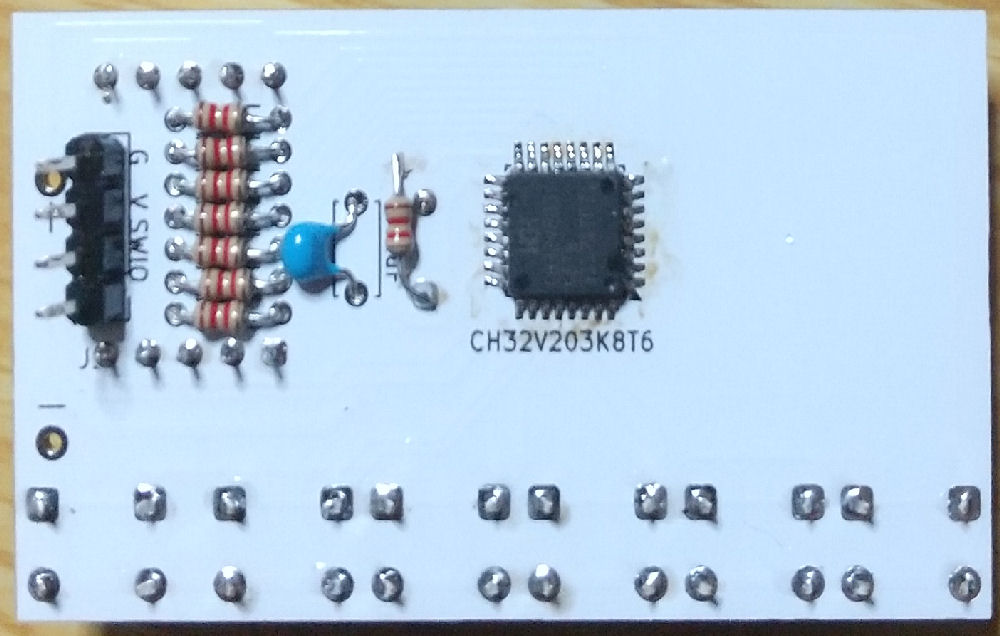

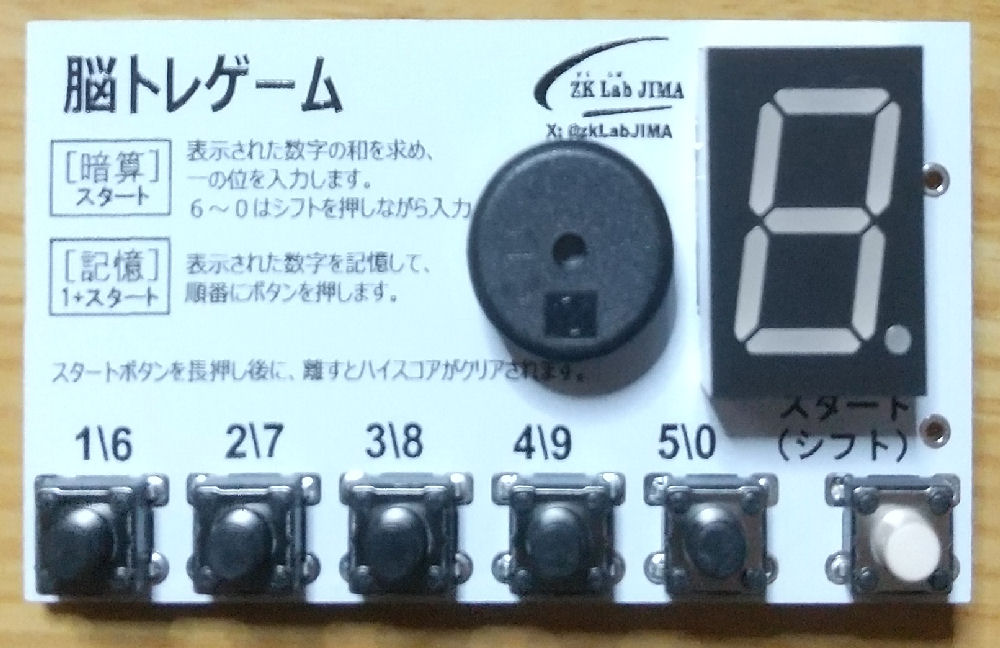

CH32V203版脳トレゲーム
基板が到着しました。表側の見た目は変わりませんが、裏面のマイコンがCH32V203になっています。一部、間違いがあるので、パターンカットして、抵抗を付けています。プログラミングをして動作確認しました。「つくろがや４」に展示予定です。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

つくろがや４に向けて準備
A4プリンタでできるだけ文字を大きく印刷する方法です。A3サイズ用紙を縦長に半分に切ります。このサイズで印刷するデータをデザインします。プリンタに用紙をセットして、用紙サイズ設定を「ユーザ定義サイズ」にして印刷。これでA3相当の文字で印刷ＯＫ。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

７セグメント１桁でスロット風に動作
7セグメントLED１つでスロット風ゲームを作るために数字が下から上にシフトするようにしてみました。表示は０～９まで順番になっています。
https://t.co/jP3lgKYh0i

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

脳トレゲーム　CH32V203版
「つくろがや４」に向けて、格安マイコンCH32Vシリーズで脳トレゲームを試作し、動作まで確認できました。基板発注をして製作し始めます。ギリギリ間に合うかな。
メモリ容量もあるので、もう一つゲームが入れば．．．

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

１２面体迷路の改良
ものづくり講座のキットとしている「合格(五角)迷路」（左画像）はネジの本数が60本と多く、作るのが大変です。そこで、止め方を改良(右画像)して、ネジを20本にしました。ネジを組み立てる作業量は減るのですが、製作するのが大変で、もう少し改良が必要。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

ものづくりキット７「マーブルマシン」　プロトタイプ
マーブルマシンの試作機が完成しました。３Ｄ造形物が約100g。キャタピラはパーツを差し込むだけで組み上がるようにして、ネジを減らしました。子供たちの製作時間は約１～１．５時間を想定。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

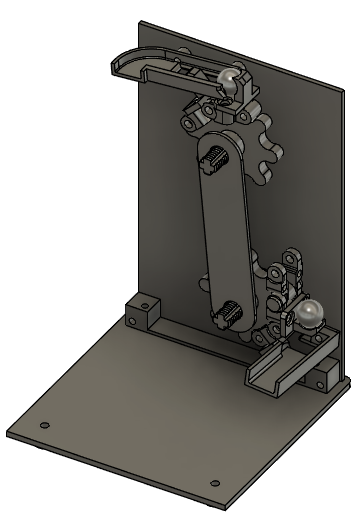

ものづくりキット７「マーブルマシン」　試作中
ものづくり講習会で使うキットを試作中です。題材はマーブルマシン。ボールを手動でアップする機構が完成しました。

[NT金沢2026(6/27,28)参加します Akio Iijima @zkLabJIMA]

テオヤンセンロボット製作（続）
本体が完成しました。サイズ約110ｘ110ｘ100mm。スプリングピンを使ったため、ネジの頭の分小さくできました。あと制御回路とバッテリの搭載をします。
