مقال مهم لمن يريد معرفة تفاصيل مهمة عن الكابلات الكهربائية
أنواع الكابلات الكهربائية واستخداماتها

تُعد الكابلات الكهربائية من أهم العناصر في أي نظام كهربائي، فهي المسار الأساسي لنقل الطاقة من المصدر إلى الأحمال والمعدات المختلفة. واختيار نوع الكابل المناسب لا يعتمد فقط على مساحة ال��قطع أو قيمة التيار، بل يتأثر بعدة عوامل مهمة مثل مستوى الجهد، بيئة التركيب، نوع الحمل، درجة الحرارة، الحماية الميكانيكية، ومتطلبات السلامة.

فيما يلي نظرة احترافية ومبسطة على أشهر أنواع الكابلات الكهربائية واستخداماتها.

⸻

1. كابلات الجهد المنخفض LV Cables

كابلات الجهد المنخفض هي الكابلات المستخدمة عادة في الأنظمة التي يصل جهدها إلى 1 كيلو فولت. وتُستخدم بشكل واسع في المباني السكنية والتجارية، ولوحات التوزيع، والتمديدات الداخلية، وبعض التطبيقات الصناعية الصغيرة.

غالبًا ما تكون هذه الكابلات معزولة بمواد مثل PVC أو XLPE، ويعتمد اختيار نوع العزل على طبيعة التطبيق ودرجة الحرارة والظروف المحيطة.

أشهر الاستخدامات:
المنازل، المباني، لوحات التوزيع، الأحمال الصغيرة والمتوسطة.

⸻

2. كابلات الجهد المتوسط MV Cables

تُستخدم كابلات الجهد المتوسط في أنظمة التوزيع الكهربائي التي تتراوح غالبًا من 1 كيلو فولت إلى 33 كيلو فولت. وتظهر أهميتها في نقل الطاقة من المحطات الفرعية إلى المصانع أو المجمعات أو لوحات الجهد المتوسط.

تتميز هذه الكابلات بعزل قوي مثل XLPE أو EPR، لأنها تعمل تحت ��هود أعلى وتتطلب مستوى عزل وحماية أفضل مقارنة بكابلات الجهد المنخفض.

أشهر الاستخدامات:
المصانع، المحطات الفرعية، شبكات التوزيع، المشاريع الصناعية الكبيرة.

⸻

3. كابلات الجهد العالي HV Cables

كابلات الجهد العالي تُستخدم عادة للجهود التي تزيد عن 33 كيلو فولت، وتُخصص لنقل الطاقة لمسافات طويلة أو للربط بين محطات النقل والتوزيع.

هذه الكابلات تحتاج إلى تصميم خاص بسبب ارتفاع الجهد، وتشمل طبقات عزل وشاشات معدنية ومواد حماية تساعد في تقليل الفقد وتحسين الاعتمادية.

أشهر الاستخدامات:
خطوط نقل الطاقة، شبكات الكهرباء الرئيسية، الربط بين المحطات.

⸻

4. الكابلات المصفحة Armored Cables

الكابلات المصفحة هي كابلات تحتوي على طبقة حماية ميكانيكية، غالبًا من أسلاك أو شرائط فولاذية. الهدف من هذه الطبقة هو حماية الكابل من الصدمات والضغط والظروف القاسية، خصوصًا عند التمديد الأرضي أو في المناطق الصناعية.

هذا النوع من الكابلات يُفضل استخدامه عندما يكون الكابل معرضًا لاحتمالية التلف الميكانيكي أو عند دفنه مباشرة في الأرض.

أشهر الاستخدامات:
التمديدات الأرضية، المناطق الصناعية، المواقع الخا��جية، المشاريع التي تتطلب حماية ميكانيكية عالية.

⸻

5. كابلات XLPE

كابلات XLPE تعتمد على عزل مصنوع من البولي إيثيلين المتشابك. يتميز هذا النوع من العزل بقدرته العالية على تحمل درجات الحرارة، ومقاومته الجيدة للرطوبة والعوامل الكهربائية.

تعتبر كابلات XLPE من الخيارات الممتازة في أنظمة الطاقة لأنها توفر أداءً أفضل وعمرًا تشغيليًا أطول مقارنة ببعض أنواع العزل التقليدية.

أشهر الاستخدامات:
محطات التوليد، أنظمة توزيع الطاقة، كابلات الجهد المنخفض والمتوسط، التطبيقات التي تحتاج إلى تحمل حراري أعلى.

⸻

6. كابلات PVC

كابلات PVC من أكثر أنواع الكابلات استخدامًا وانتشارًا بسبب تكلفتها الاقتصادية وسهولة استخدامها. تعتمد على عزل من بولي فينيل كلورايد، وهو مناسب للعديد من التمديدات العامة.

لكن يجب الانتباه إلى أن كابلات PVC ليست دائمًا الخيار الأفضل في الأماكن ذات درجات الحرارة العالية أو المواقع التي تتطلب أداءً خاصًا أثناء الحريق.

أشهر الاستخدامات:
الأسلاك الداخلية، اللوحات الكهربائية، التمديدات العامة، المباني السكنية والتجارية.

⸻

7. الكابلات المرنة Flexible Cables

الكابلات المرنة تحتوي على موصلات نحاسية متعددة الشعيرات، مما يجعلها سهلة الثني والحركة مقارنة بالكابلات ذات الموصل الصلب أو المجدول الثقيل.

يتم استخدامها في التطبيقات التي تحتاج إلى حركة متكررة أو توصيل معدات قابلة للنقل، مثل المحركات الصغيرة، الأدوات الكهربائية، والمعدات المحمولة.

أشهر الاستخدامات:
المحركات، المعدات المحمولة، الأدوات الكهربائية، الأجهزة والماكينات المتحركة.

⸻

8. كابلات مقاومة الحريق ومثبطة اللهب

هذا النوع من الكابلات يُستخدم في الأماكن التي تتطلب مستوى عالٍ من السلامة. وتشمل الأنواع الشائعة:
FR, FRLS, Fire Survival Cables

كابلات مقاومة الحريق أو مثبطة اللهب تساعد في تقليل انتشار الحريق وتقليل الدخان، وبعض الأنواع تكون مصممة للاستمرار في العمل أثناء الحريق لفترة محددة، خصوصًا في أنظمة الطوارئ.

أشهر الاستخدامات:
المستشفيات، المباني العالية، أنظمة إنذار الحريق، أنظمة الطوارئ، مخارج الإخلاء، مضخات الحريق.

⸻

كيف تختار الكابل المناسب؟

اختيار الكابل لا يتم عشوائيًا، بل يجب أن يعتمد على عدة عوامل فنية، أهمها:

مستوى الجهد: هل النظام جهد منخفض، متوسط، أم عالٍ؟
قيمة الحمل والتيار: يجب اختيار مساحة مقطع مناسبة تتحمل التيار المطلوب.
طريقة التمديد: داخل مواسير، على صواني كابلات، مدفون بالأرض، أو مكشوف.
درجة الحرارة: تؤثر على قدرة الكابل في تحمل التيار.
البيئة المحيطة: رطوبة، حرارة، مواد كيميائية، أو احتمالية ضرر ميكانيكي.
متطلبات السلامة: خاصة في المباني العامة والمستشفيات وأنظمة الطوارئ.

⸻

الخلاصة

الكابل الكهربائي ليس مجرد موصل ينقل الكهرباء، بل هو عنصر أساسي في سلامة وكفاءة واعتمادية النظام الكهربائي. لذلك يجب اختيار نوع الكابل بناءً على الجهد، الحمل، بيئة التشغيل، طريقة التركيب، ومتطلبات الحماية والسلامة.

فالا��تيار الصحيح للكابل يقلل الأعطال، يرفع كفاءة النظام، يحسن مستوى الأمان، ويطيل العمر التشغيلي للمنظومة الكهربائية.

[مهندس كهربائي | Electrical Engineer @electrical1_eng]

الطاقة النووية منظومة هندسية متكاملة تبدأ من انشطار اليورانيوم لإنتاج الحرارة، ثم تحويل الماء إلى بخار يدير التوربينات والمولدات الكهربائية لإنتاج الطاقة. ⚛️⚡️

#الطاقة_النووية #الهندسة #توليد_الطاقة #الكهرباء #المفاعلات_النووية #الاستدامة #Energy #NuclearEnergy

[Osama Abdel Aziz @OsamaAbdel772]

متى يجب اختبار زيت محولات القدرة الكهربائية ؟

[كهربجي @Khrbgi]

@4ii2j كلما زاد التردد وقصر الطول الموجي ظهر اللون الأزرق ثم البنفسجي في الطيف المرئي للحقل الكهرومغناطيسي.

[كهربجي @Khrbgi]

@SamiiHamad نحتاج نفهم من أين هذه: بؤرة تلوث إشعاعي

[Osama Abdel Aziz @OsamaAbdel772]

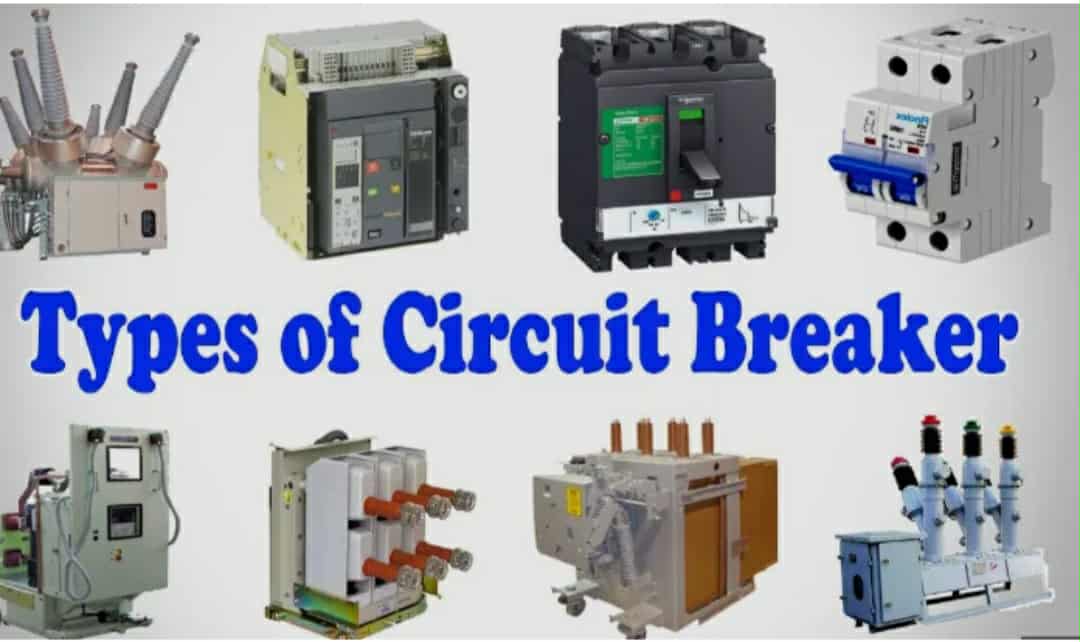

سؤال Interview
ما هي انواع القواطع (Circuit Breaker) المستخدمة في محطات نقل القدرة الكهربائية ؟ وما هي افضل الانواع المستخدمة ؟

[Math Guy TFL @MathGuyTFL]

Law of Gravity in Physics.

[كهربجي @Khrbgi]

@Afghan_Engineer HRC fuse

[Osama Abdel Aziz @OsamaAbdel772]

ما هي الاختبارات التي يتم اجرائها على المحطات المعزولة بالغازGIS
Gas Insulated Substation ؟

[Prof. Fahad Alsokhiry @alsokhiry]

التفريغ الجزئي Partial Discharge

هو عبارة عن فشل جزء من نظام العزل لتحمل المجال الكهربائي المطبق عليه نتيجة لعيب مصنعي أو سوء في التصميم أو المواد المستخدمة أو الظروف المحيطة أو شيخوخة النظام. لتحديد مدى صحة نظام العزل وتقييم العزل الكهربائي يتم عادة إجراء إختبار التفريغ الجزئي.

يصنف التفريغ الجزئي إلى أرب�� أنواع:
1️⃣ التفريغ الجزئي السطحي وهو النوع الأكثر شيوعًا ويحدث عبر سطح العزل نتيجة الظروف المحيطة لنظام العزل (الرطوبة) وسوء الصيانة.

2️⃣ التفريغ الجزئي الداخلي ويحدث نتيجة لوجود عيوب أو فراغات داخل العزل الصلب.

3️⃣ التفريغ الجزئي لكورونا يحدث هذا الشكل المعروف من التفريغ الجزئي عندما يكون التفريغ من السطح الحاد للموصل مباشرة في الهواء.

4️⃣ تفريغ القوس arcing هو تفريغ كهربائي يحدث لفترة طويلة و ين��ج عن الانهيار الكهربائي للغاز.

Video Credit: A. Sargar

[Massimo @Rainmaker1973]

How does an atomic bomb explode?

[🎞️ techtuv]

[كهربجي @Khrbgi]

متى يعلن القبول ؟
@_uoh_4

https://t.co/YUAf4LLyfa

[جامعة حائل @_UOH]

#إعلان| تعلن #جامعة_حائل عن بدء التقديم للعمل بنظام التعاون مع الكفاءات العلمية الوطنية من خارج الجامعة، للتدريس في كليات الجامعة وفروعها، بنظام العقود الفصلية.

[World of Engineering @engineers_feed]

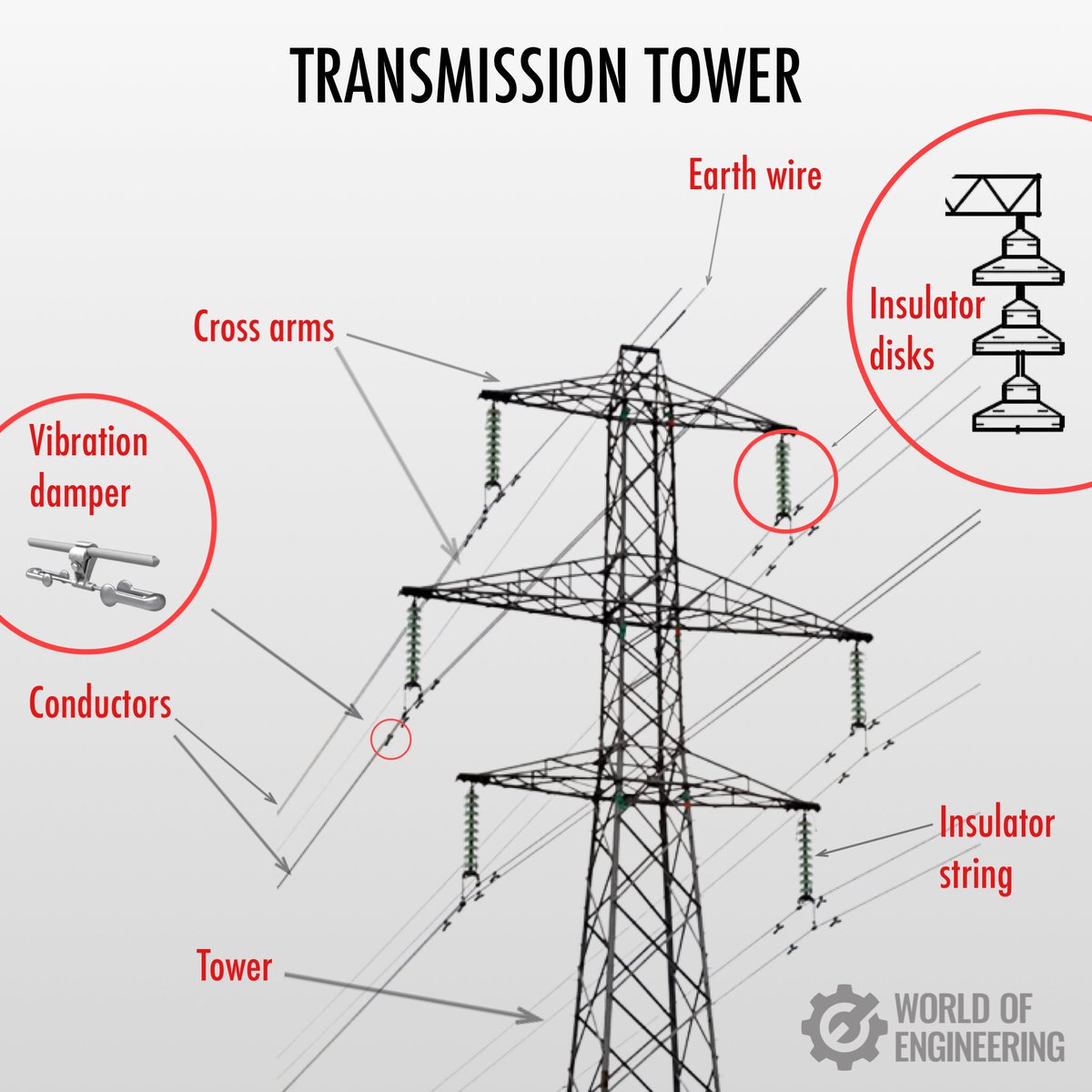

Transmission tower
