試作機製作から2年以上経ち、ついに自作アナログコンピュータが完成しました！
10階の常微分方程式まで解けます。計算機の制御部にはロジックICを使いましたが、演算は純アナログです。

動画は、非減衰2重振り子のオイラー・ラグランジュ方程式をもとに行ったシミュレーションの様子です。

[C18 AREA @c18area]

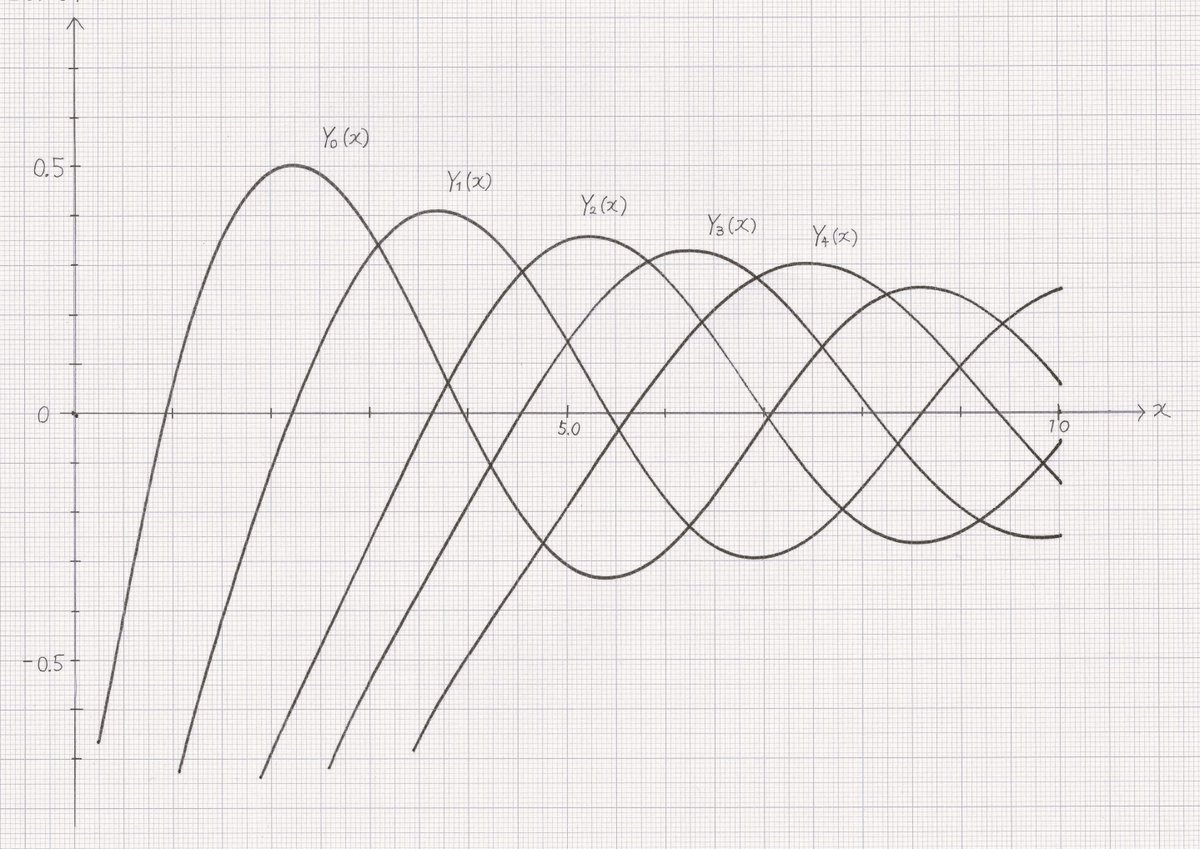

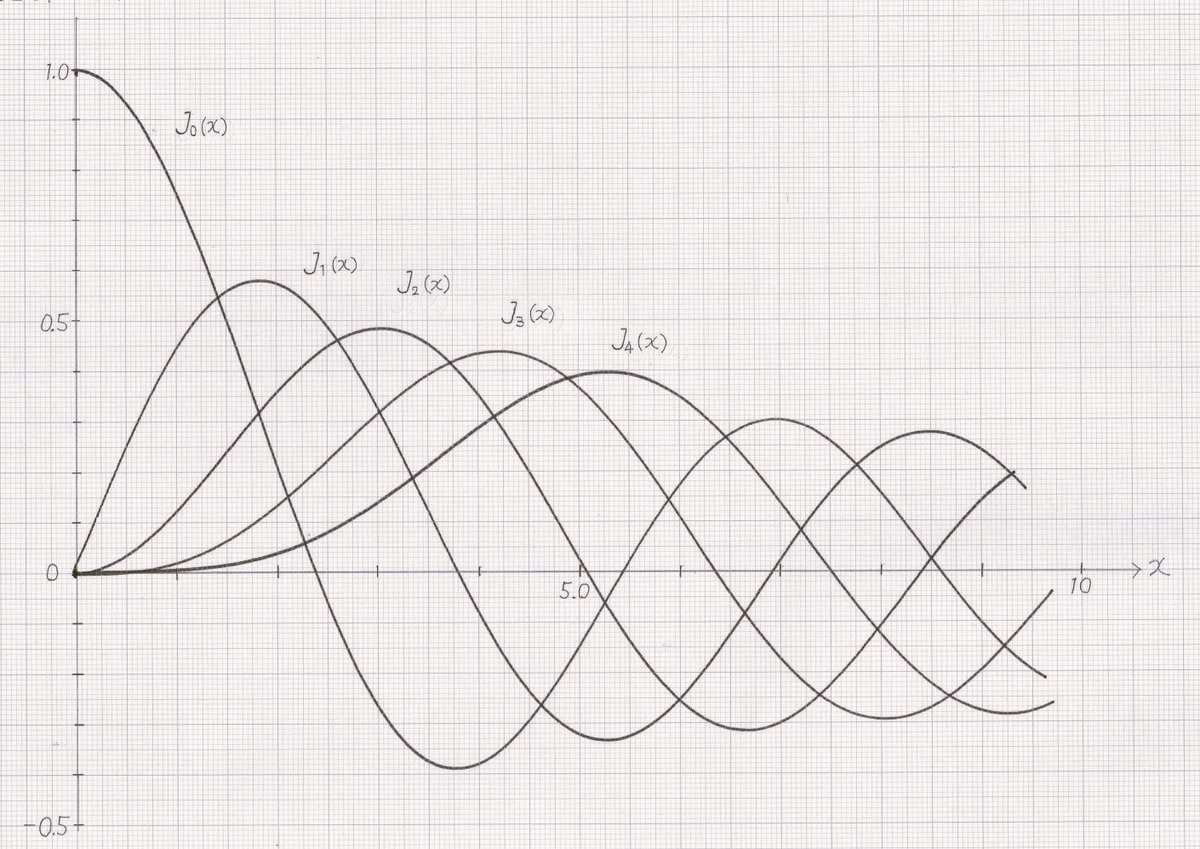

【週末の成果】ベッセル/ノイマン関数のアナログコンピュータ解です
電試彙報 33-1(1969)の高階ダミー変数法+Hausner(1975)媒介変数法を参考にし、そのうえで変数変換で原点の多重零点（初期値設定に悪影響）を除去して、やっとのことで0次～4次まで求まりました。除算回路は不要！

[ノグエレ @EN_gelou]

Z80 CPU基板の実装が終わりました。
結構いい感じ。

これからROMを焼きます。

[C18 AREA @c18area]

大学の端っこで機械式の調波分析器（harmonic analyzer）が展示されていました。回転円盤が積分する部分であることはわかるけど…（アナログプラニメータや微分解析機とと同じ）
野口式という方式らしいです。

[C18 AREA @c18area]

完全楕円積分を、微分方程式に変換せず積分表示のまま開ループで解く演算例が掲載されている論文を見つけました…
アナログコンピュータだけで円筒コイルのインダクタンスの計算ができたら面白いのかもしれない。

[C18 AREA @c18area]

@AndrzOdrz -π/2 < arctan x < π/2の範囲に限定すれば理論上は可能だとおもいます。ただ、ベクトル軌跡の描出のように、4象限すべてに対応する必要のあるアプリケーションでは、EML演算要素だけでなく、コンパレータによる場合分けブロックが必要になると思いますね。

[C18 AREA @c18area]

久しぶりに自作アナログコンピュータを運用しました。テストがてら、4次系の出力を最急降下法で直交分離してベクトル軌跡をXYレコーダにて描出。arctanとかは不要です。

[yoshikiyo@C108(日曜)東7-W17b @yoshikiyo611]

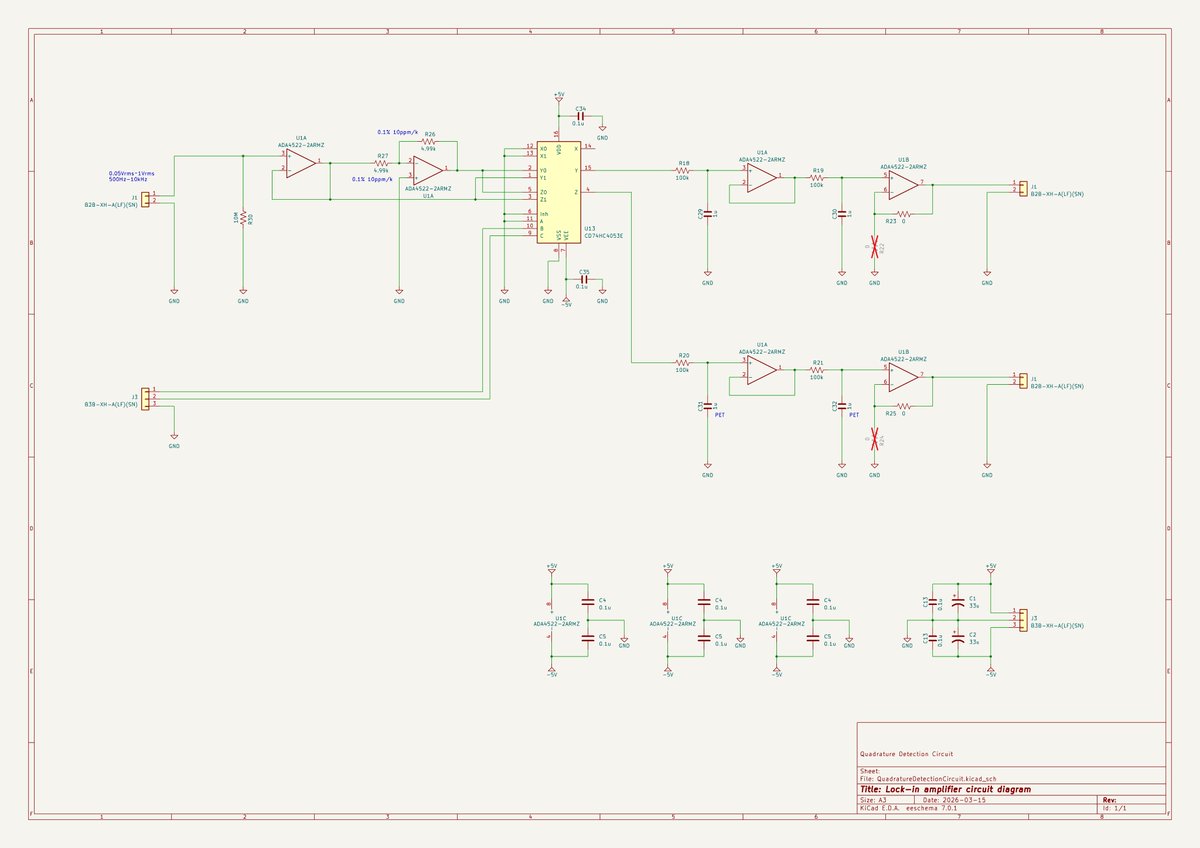

汎用的な部品でロックインアンプを作ってみた。2相タイプなので参照信号からの位相差と振幅を測定できる。ひとまず、参照信号生成回路は500Hz～10kHzに最適化

[C18 AREA @c18area]

卒論試問終わった！
電子工作再開したいしアナコンさわりたい

[ノグエレ @EN_gelou]

実際に乗算器を動作させたら、ネックである35bit→16bit変換の実装部が分かった。

オーバー/アンダーフローは、溢れる部分をEX−ORで検出すれば良いのか！

[ノグエレ @EN_gelou]

ニキシー管時計の動作動画

時刻設定時は、時、分、秒に対応した赤色ランプが点滅する。
カーソルの役割を持っている。

全桁フラッシュは手動の他に、電源投入時、1時間毎にも動作する。

これら全て、ロジックICによって制御されるコンパクトな時計。

[C18 AREA @c18area]

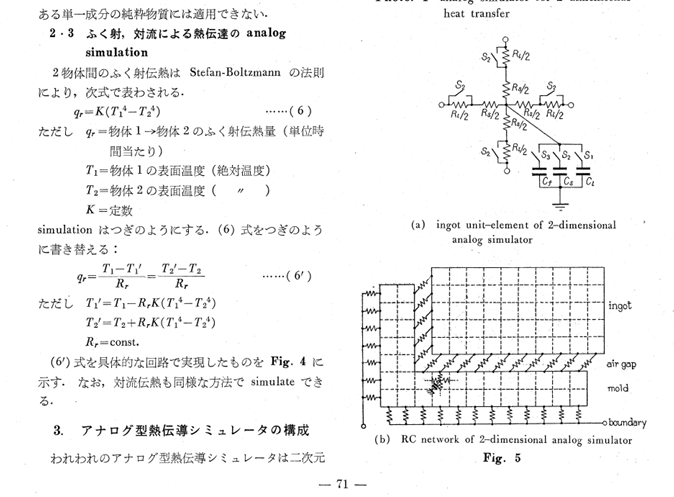

別の論文ですが、こちらは2次元のRC回路網による熱伝導解析機についてです。
https://t.co/iJATBK9F9J
他に本邦で有名なものだと、送電網を模擬する「交流計算盤」とか。

[C18 AREA @c18area]

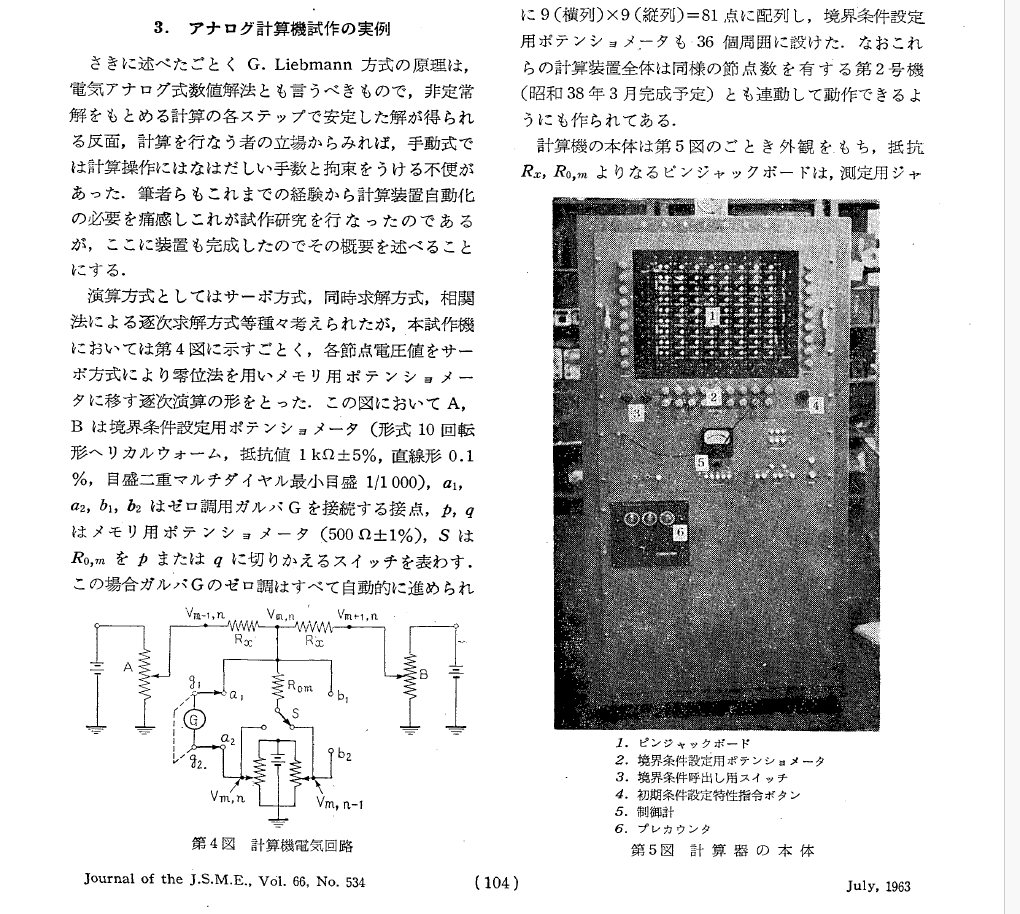

デジタル計算機で偏微分方程式を解くコストが高かった時代、3次元RC回路網を用いて物理系を模擬し解析する狂気の装置があった（直接相似型アナログ計算機）

[さとういも@丸眼鏡 @Satouimo_ne5o]

現実でこんな気持ち悪い回路組むわけないのになんでこれの合成抵抗求めなきゃいけないんですか(っ◞‸◟c)

[C18 AREA @c18area]

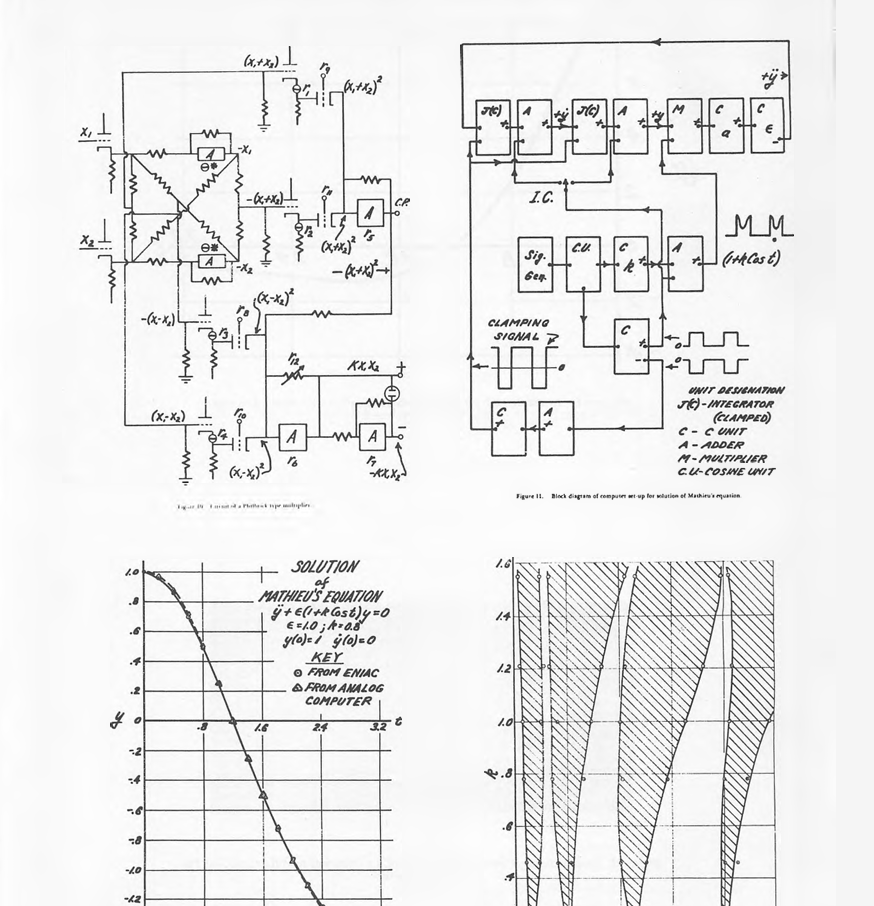

真空管を利用した自乗回路で構成される乗算器(左上)
それを用いた減衰Mathieu方程式の演算回路(右上)
積分器は電源周波数(60Hz)でリセットされ解がブラウン管に繰り返し表示されるらしい
ENIACによる数値計算解との比較もある

PALIMPSEST on the Electronic Analog Art (1955)

[宇猫まぬ @unekomanu]

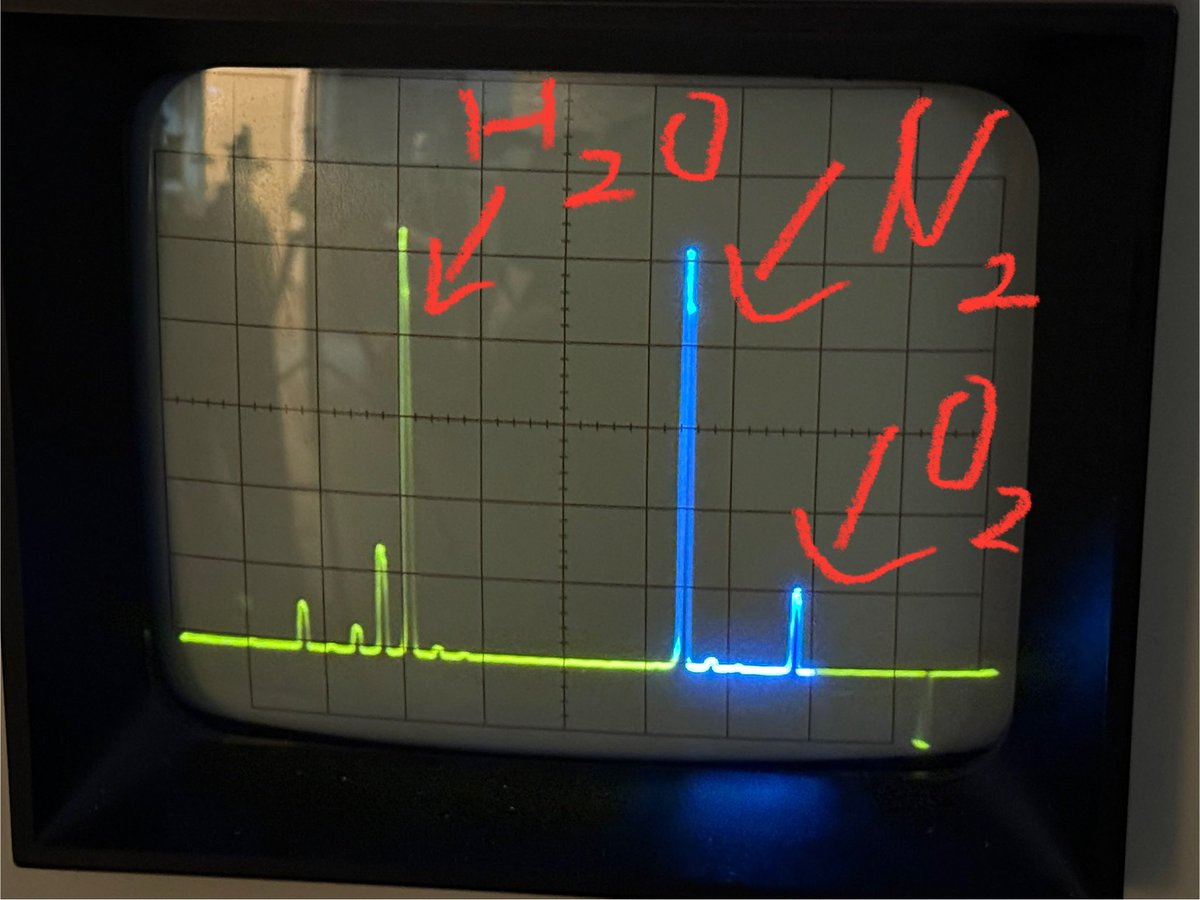

ベーキングしてないので、吸着してる水分が出てる❗️
水とのピーク比から見るとエアーリークはなさそう…❓

[C18 AREA @c18area]

リレーも増幅器()

[C18 AREA @c18area]

高次代数方程式専用アナログ計算回路の構想が固まりました。複素根が求まるやつ。Isographとは別の方式です。

[C18 AREA @c18area]

青いターミナルブロックの端子部分で磁場が乱れている。これから直接はんだ付けします。

[C18 AREA @c18area]

帰還部はPI制御にした。温度ドリフトは数nTで済むのかな。

[C18 AREA @c18area]

フラックスゲート磁力計のプロトタイプが完成。地磁気はもちろん、数cm先の強磁性体の存在も検知可能。同期検波後の直流出力を帰還コイルに流してコアをゼロ磁場近辺に保っているので線形性は良いと思われます。

[C18 AREA @c18area]

@matpsy_6022 なるほど、頑張ってください！
