Professional engineer

مهندس انشائي مهتم بتصميم وتنفيذ المباني والمنشآت الخرسانية

[Professional engineer @str1_engineer]

@ali70z نعم نفس الشيء

[Professional engineer @str1_engineer]

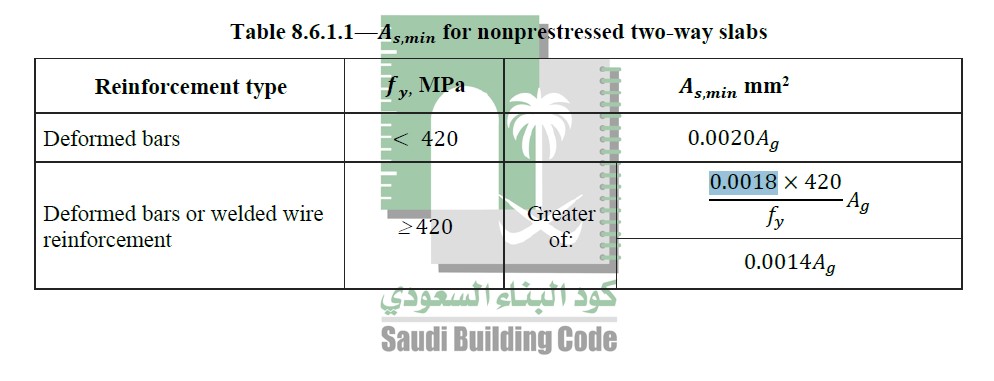

الحد الادني لتسليح البلاطات حسب #الكود_السعودي SBC304 بافتراض اجهاد الخضوع 420 MPA
يكون 0.0018 BXT
لنفترض سمك البلاطة 30 سم
يكون الحد الادني = 0.0018X100X30 = 5.4cm2
باستخدام قطر 12 مم يكون التسليح المطلوب 5 قطر 12 مم

[Professional engineer @str1_engineer]

بعض أسباب ظهور نسبة أعلى من 100% باختبار الدمك سواء nuclear او sand cone:
1-بسبب استخدام رصّاصة ثقيلة بالموقع فتزيد من الجهد على طبقات الدفان أكثر من ال��روف القياسية المستخدمة بالمعمل.
2-وجود أجحام بمواد الدفان مقاسها أكبر من المستخدمة في اختبار بروكتور.
3-محتوى الرطوبة optimum.

[Professional engineer @str1_engineer]

@_MohamedMaklad_ التغير اكيد هيتم نظرا لاختلاف طفيف بين المواد بالموقع عن المعمل
بالموقع هيكون موجود oversize عن المعمل
والموقع ممكن يحدث دمك برصاصة 20 طن مثلا
كل دي عوامل بتزيد نسبة الدمك عن 100%

[Professional engineer @str1_engineer]

هل تصل نسبة الدمك للدفان لأكثر من 100% ؟
كما يظهر بنتيجة الاختبار فإن نسبة الدمك 103% .
سنوضح السبب بالتغريدة التال��ة.

[Professional engineer @str1_engineer]

@Rlx9_ @traade ما نقدر نقول غير دقيقة
ولكن نقدر نقول الظروف بالموقع مهيأه أكثر من المعمل للاستجابة لتحقيق نسبة اكبر
زي oversize وزي استخدام رصاصة كبيرة 20 طن مثلا

[Professional engineer @str1_engineer]

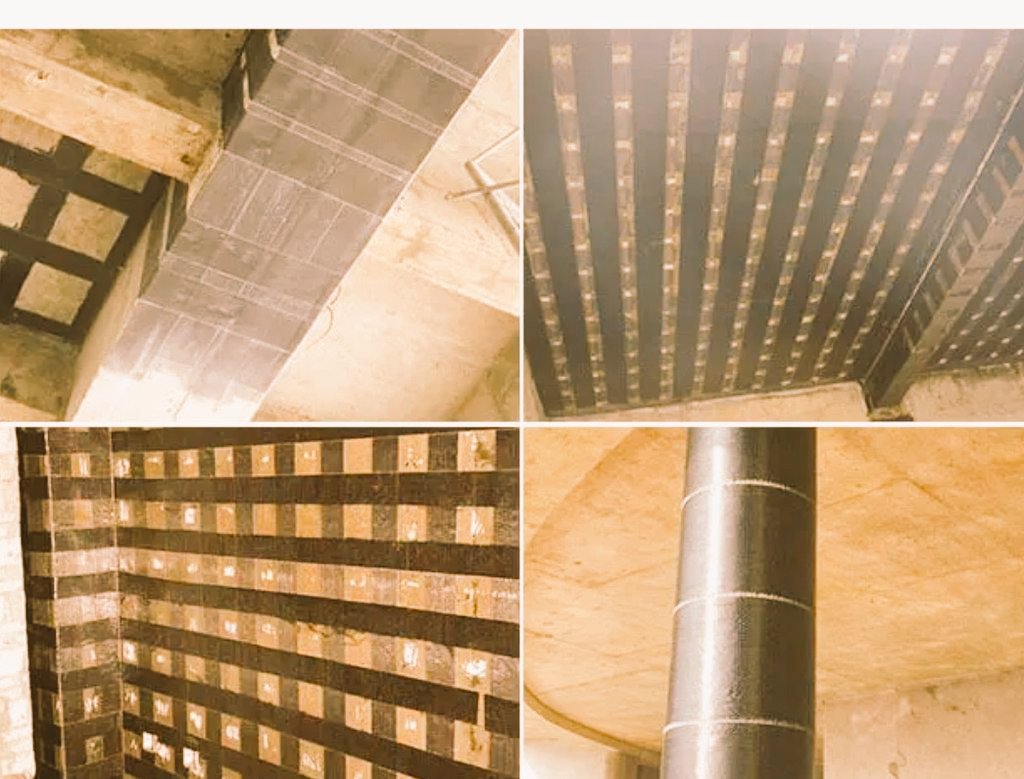

هل يمكن تدعيم ومعالجة ترخيم سقف عن طريق الكربون فايبر؟
غير ممكن وغير صحيح ، لأن العامل الأساسي المؤثر علي الترخيم هو inertia و العنصر الاساسي المؤثر ب inertia هو العمق depth لذلك ليس صحيحا معالجة deflection بالكربون فايبر بسمك مليمترات.

[Professional engineer @str1_engineer]

@Mostafa_Mugahed كيف تم عمل خوازيق في صخور مكة ؟

[Professional engineer @str1_engineer]

يجب تمثيل الحوائط بأحمال خطية وبوزن فعلي للحوائط ولا يجب الاعتماد علي تمثيلها بالتقريب كحمل موزع للمتر المربع مثل علي سبيل المثال 400 (kg/m2). لانه يسبب مشاكل ويعطي أحمال واجهادات غير حقيقية.
#structural

[Professional engineer @str1_engineer]

استلام الشدة الخشبية تحت السقف:

[Professional engineer @str1_engineer]

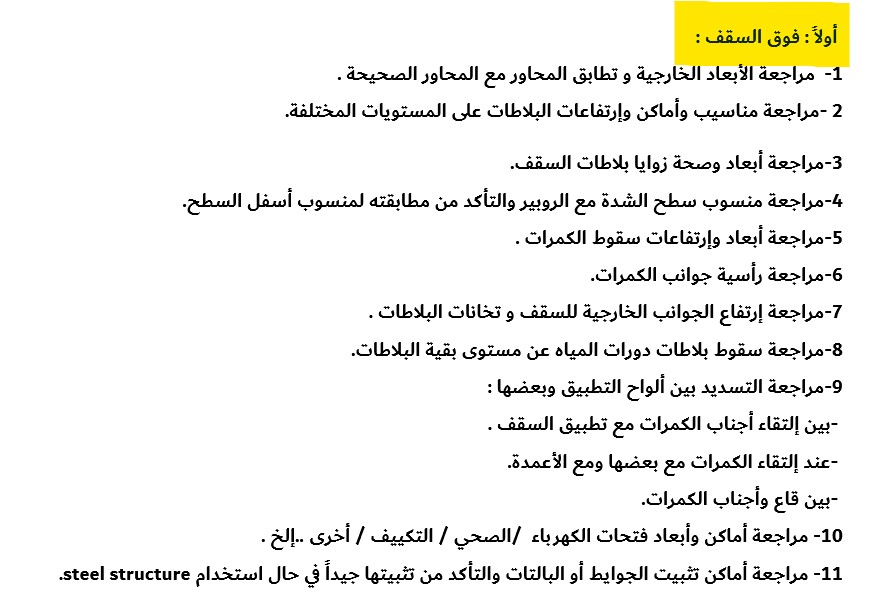

استلام الشدة الخشبية من فوق السقف:

[Professional engineer @str1_engineer]

يجب التأكد من الجهد التصميمي اذا كان (cylinder)fc او (cube)fcu

[Professional engineer @str1_engineer]

@94888Azoz يعني اذا قطاع عمود مثلا ممكن يكون بالركن حديد 16 مم والباقي ممكن 14 مم
يعني متتاليين بالمقاس حسب مساحة As المطلوبة وحسب الحدود الدنيا والقصوى طبقا للكود

[Professional engineer @str1_engineer]

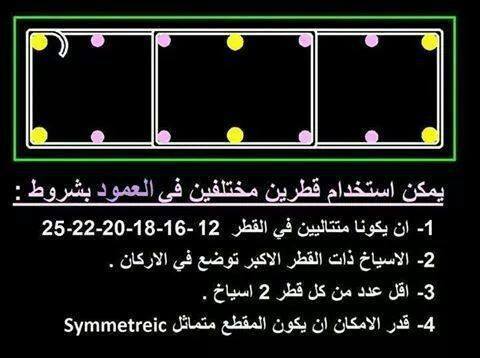

استخدام عدة اقطار في تسليح الجسور

[Professional engineer @str1_engineer]

الفرق بين جهد الخرسانة عند استخدام عينة مكعب قياسي او استخدام اسطوانة قياسية
جهد كسر المكعب = 1.25 جهد كسر الاسطوانة

[Professional engineer @str1_engineer]

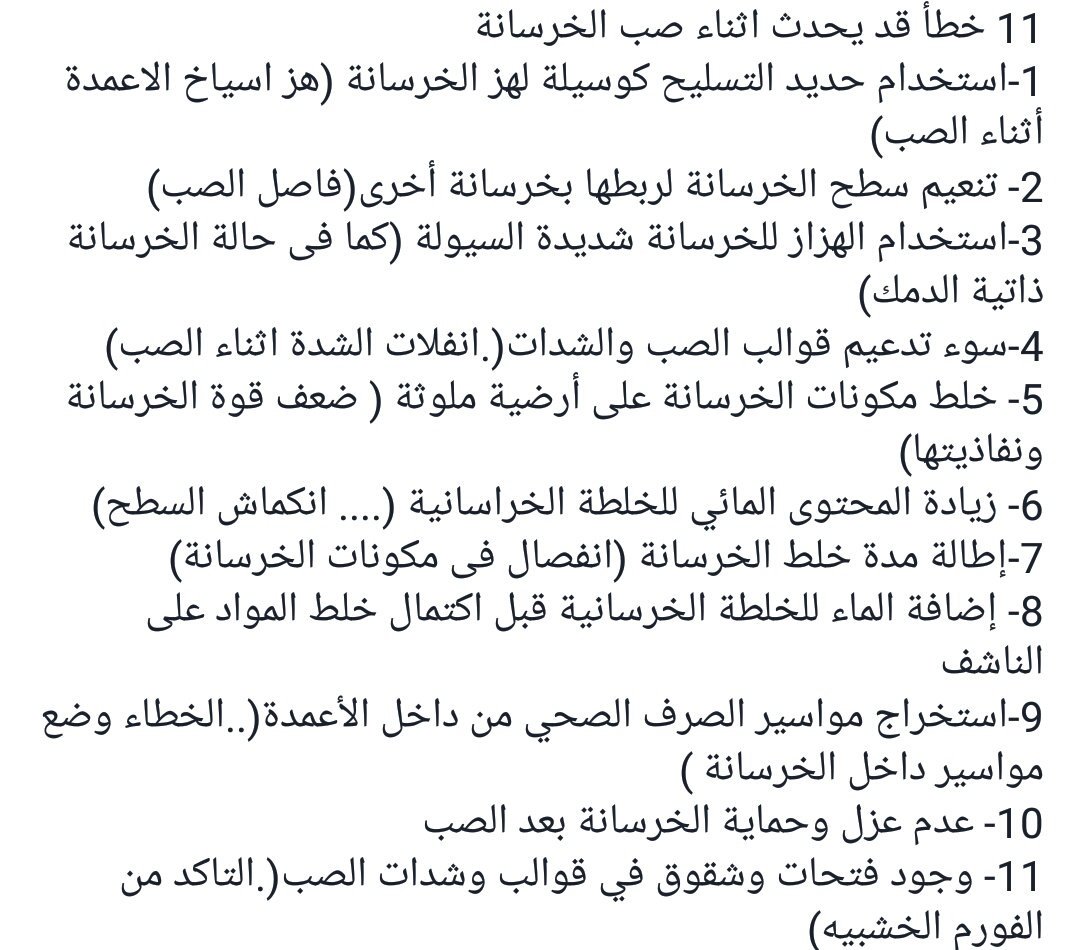

أخطاء عند صب الخرسانة.

[Professional engineer @str1_engineer]

الدماعات WEEP HOLES
ال Weep Holes او الدماعات متنفس للجدار الساند
و تحميه من الضغوطات المائيه خلال العمر التشغيلي

[Professional engineer @str1_engineer]

طرق تربيط حديد التسليح كثيرة اشهرها الربط على شكل حرف 8 وهي امان جدا يليها الربط على شكل سرج Saddle-tie

[Professional engineer @str1_engineer]

يستخدم (coupler) كا��لر الحديد في بعض الحالات كالتالي:
1-كان طول التماسك غير كافي.
2- تشريك للحديد (مستقبلا) بعد فترة
مثال : فتحة سقف مطلوبة حاليا ولكن سيتم اغلاقها مستقبلا.
3- أشاير الاعمدة طولها أقل من المطلوب
4- اطوال الحديد اكبر من 12 م في الجسور أو الأسقف او اللبشة.
