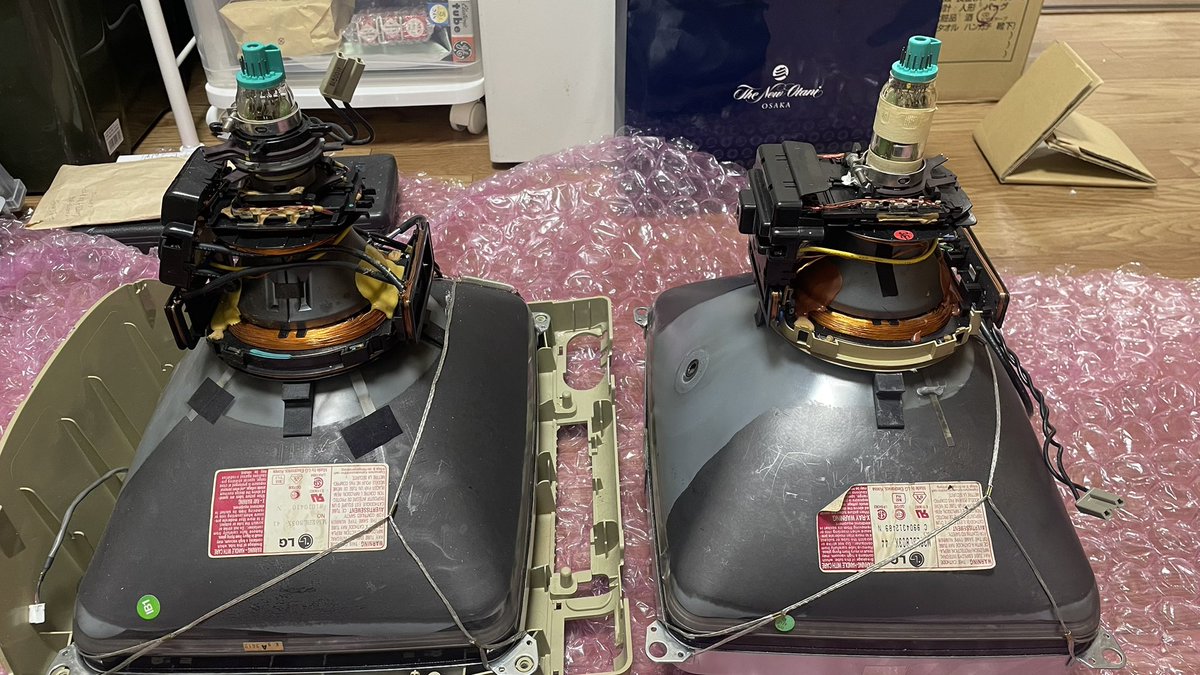

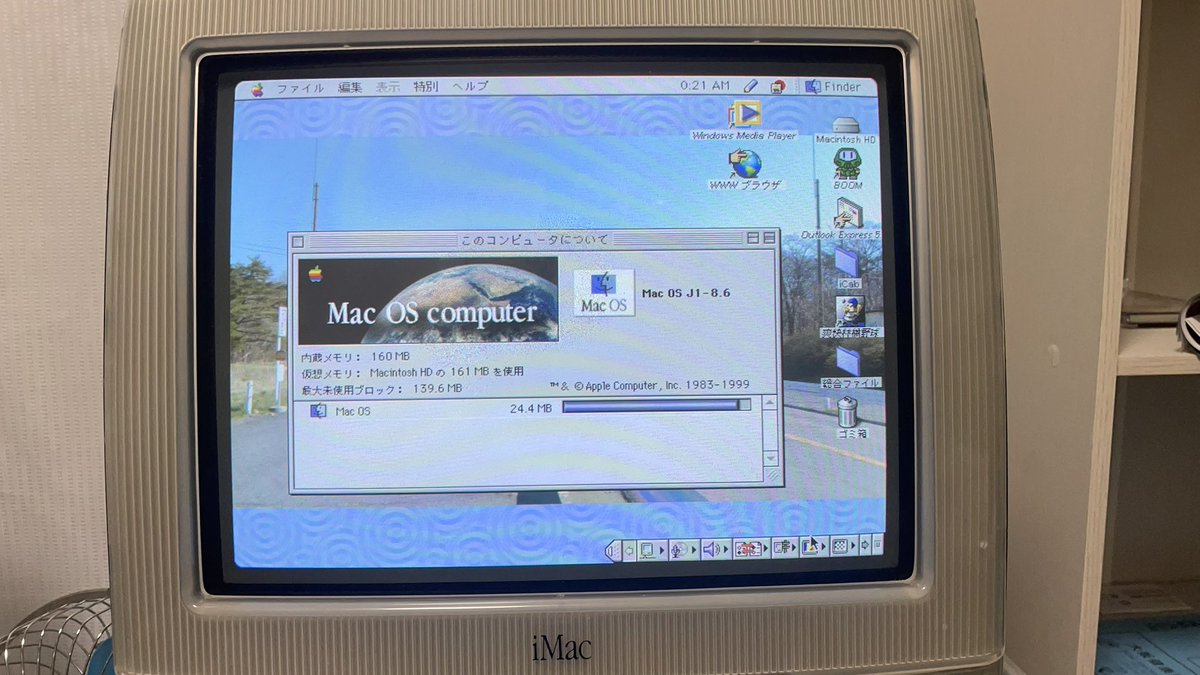

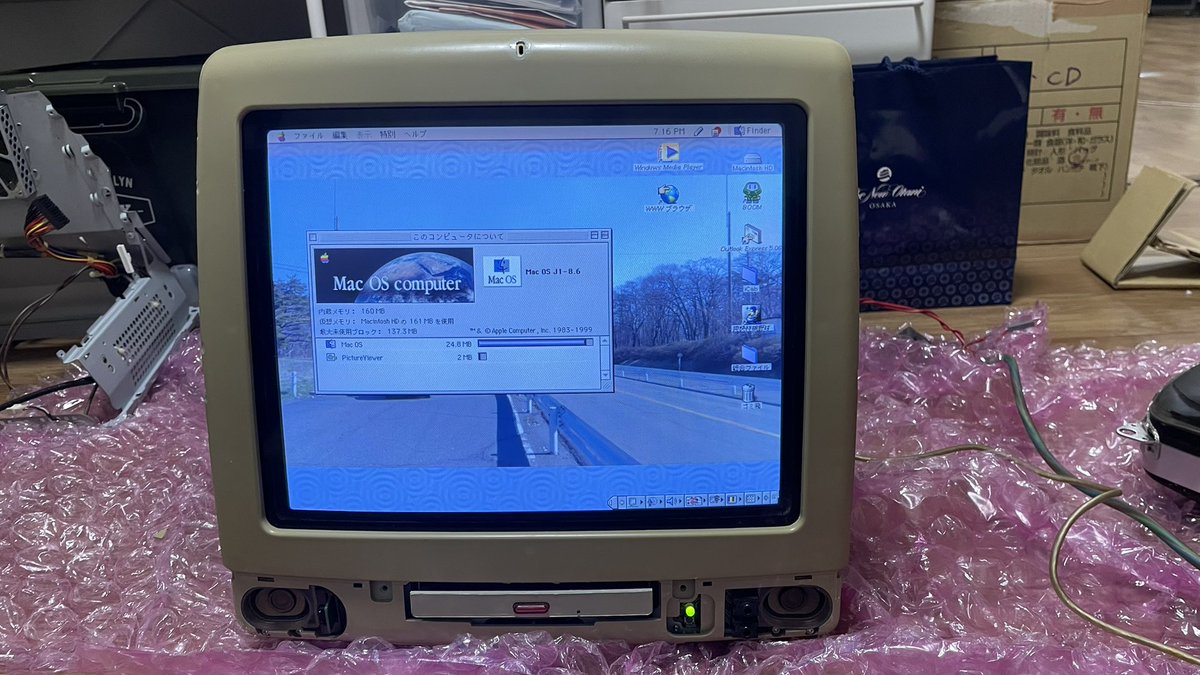

iMac G3のブラウン管を交換してみたんだが、交換後はなんか暗いし、調整無しデフォルトでは表示位置ズレが起こってしまった。

初代の中でもブラウン管は若干の見た目の違いはあれど一緒だろうと思ったけど、Rev.Dの回路にRev.Aのブラウン管は合わんみたい。
フライバックトランスが対策品で違うから？

[Takumi @tak_k2e]

コンバーゼンスのマグネットをRev.Dのブラウン管から移植したせいもあるのかな
一緒じゃないんだろうか…

[Takumi @tak_k2e]

メモ
・Rev.A…M4984でシンガポール製、側面ラベルは日付表記。ボンダイブルーのみ。irDAポートあり。

・Rev.D…M4984で韓国製、側面ラベルはクロック周波数333Mhz等のスペック表記。キャンディカラー。irDAポートなし。

Rev.A〜C（回路基板緑、FBT白）とRev.D（回路基板白、FBT黒）は互換性なし。

[Takumi @tak_k2e]

このロゴマーク、あまり知られてない気がする。
検索しても出てくるのは文字のロゴばかり。

[Takumi @tak_k2e]

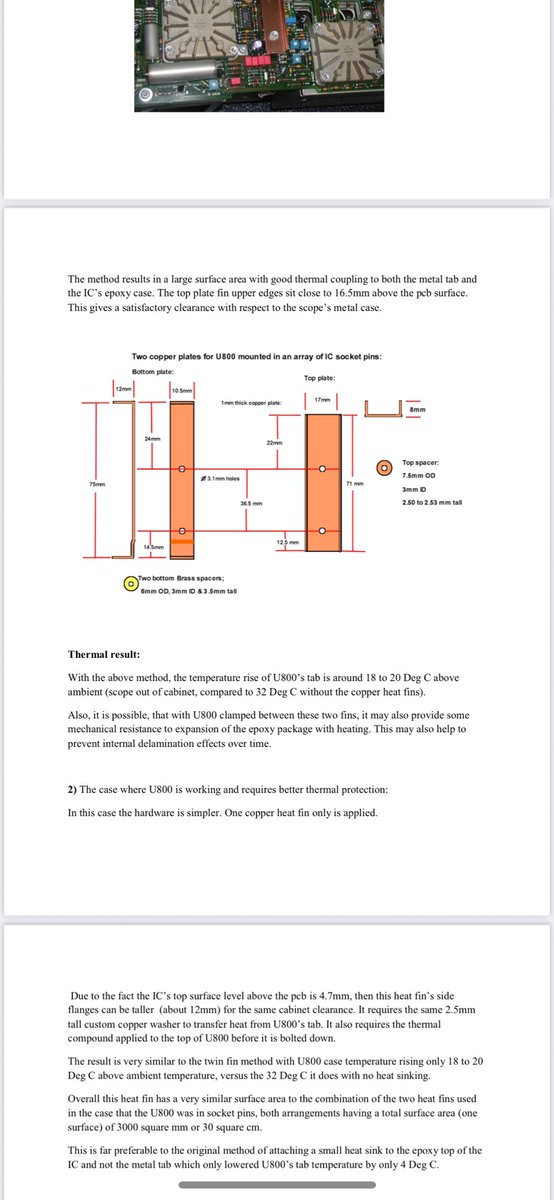

水平出力ICについて調べるまで知らなかったけど、
熱による故障が多く、U800だけで検索にヒットするくらいメジャーな問題らしい。
代替品を設計した人や、ヒートシンク追加による対策が公開されている。

この件で知ったことで、最初に手にした動作品にもやった方がいいかもしれない有用な情報

[Takumi @tak_k2e]

この個体を直すかどうかは分からないけど、
とりあえず水平出力IC U800（155-0241-02）が不在なので、目処がつくまで置いておく。
手に入ったとしても他のカスタムICが故障しているかもしれないが、
最初に手に入れた完動品のほうの補修用としても利用価値はあると思う

[Takumi @tak_k2e]

機種は同じだがロット（製造年？）が違う

右の完動品は基盤も日本製の模様

[Takumi @tak_k2e]

この個体を直すかどうかは分からないけど、
とりあえず水平出力IC U800（155-0241-02）が不在なので、目処がつくまで置いておく。
手に入ったとしても他のカスタムICが故障しているかもしれないが、
最初に手に入れた完動品のほうの補修用としても利用価値はあると思う

[Takumi @tak_k2e]

例のICが水平出力らしいので、やっぱりIC不在なのが影響しているのか…
勿体無いねぇ

[Takumi @tak_k2e]

例のICは不在だが動いている感じはあるし、画面は縦方向のみ描画される。
一応、ブラウン管と高圧回路は機能してる。

横方向に描画されないのはICがいないせいかと思ったけど、縦方向のポジション調整が機能しているから多分違うかもしれない。

[Takumi @tak_k2e]

分解を諦めた図

[Takumi @tak_k2e]

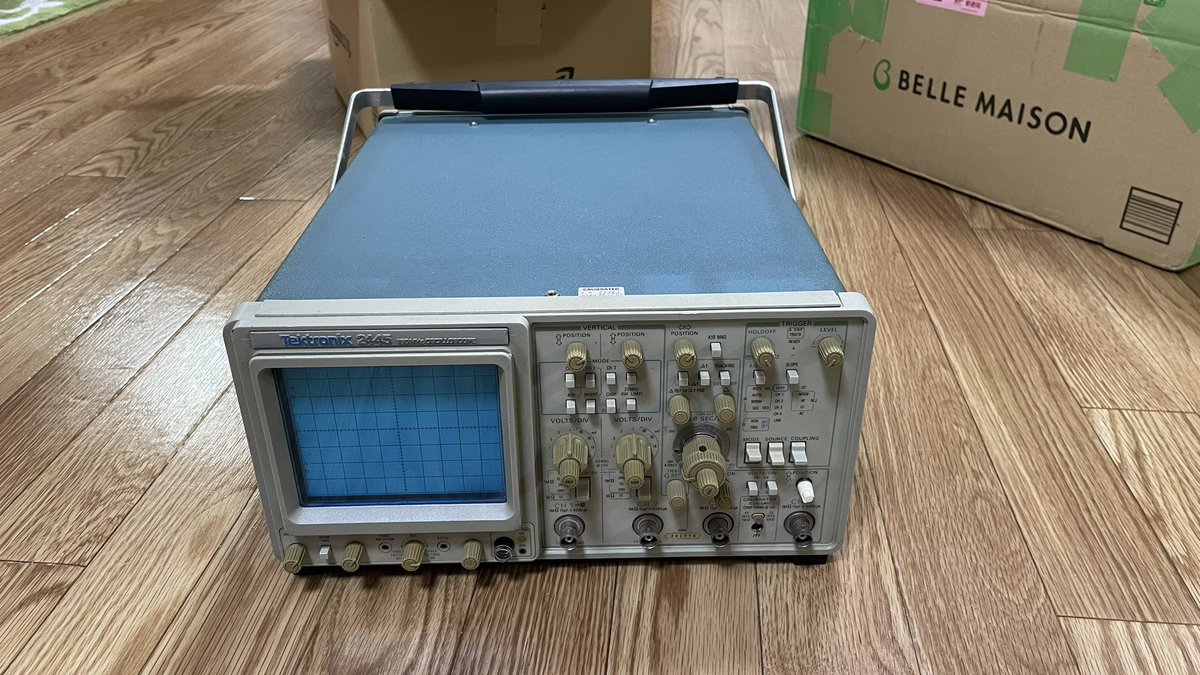

2機目のテクトロニクス2445。
故障品とのことだったが、そもそもICがないねぇ

カスタムICもNGと書いてあることから、修理を諦めて部品取り機として入手困難なICを抜き取ったのかも。

[Takumi @tak_k2e]

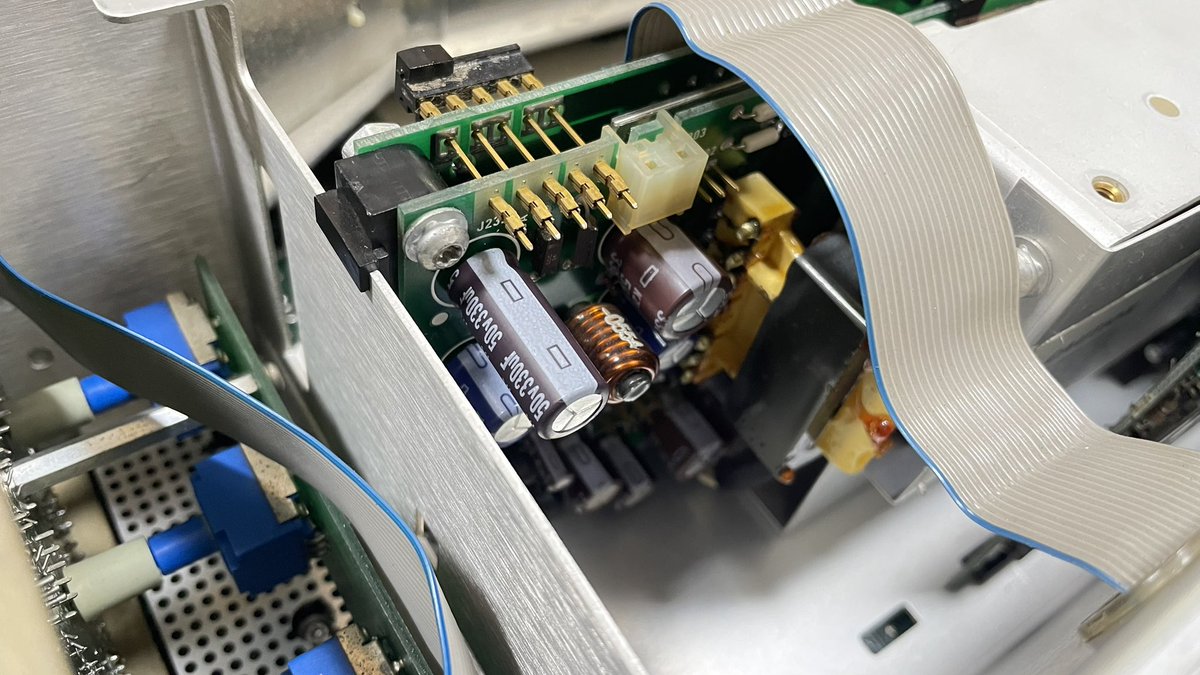

まぁ、一個だけ長いが…
