yutar0xff

この時代になんとX初心者です、、モノづくり界隈入りたて、お友達募集中です！ /
作ったもの自慢などなど /
アプリ・手芸・電子工作・お菓子までなんでも作ります /
努力の方向音痴 /

Portfolio作ってみたのでみてね！

[yutar0xff @yutar0xff]

卓上球体ディスプレイ "Glowbe" 完成！！！！！
初めての基板設計をミスって1万円飛んだり、立体配置ハンダ付けが地獄だったりしたけど、思い描いていた以上のものができて胸いっぱいだ😎
ものづくりってやっぱり楽しい！作ってよかった。
next野望：AIエージェントと連携
#電子工作 #モノづくり #完成

[yutar0xff @yutar0xff]

@Kotobako_koto ありがとうございます！！！
基板データ・ソースコードも公開予定なのでぜひ！

[yutar0xff @yutar0xff]

【Glowbe 機能・制作紹介】番外編
任意のアスペクト比2:1の動画を正距円筒図法として再生できます！
#七夕 ということでパワポで5分で作ったアニメーションを再生してみました笑
Blenderなりでちゃんと正距円筒図法で動画作成すれば歪みもなくなります！

[yutar0xff @yutar0xff]

卓上球体ディスプレイ "Glowbe" 完成！！！！！
初めての基板設計をミスって1万円飛んだり、立体配置ハンダ付けが地獄だったりしたけど、思い描いていた以上のものができて胸いっぱいだ😎
ものづくりってやっぱり楽しい！作ってよかった。
next野望：AIエージェントと連携
#電子工作 #モノづくり #完成

[HomeMadeGarbage @H0meMadeGarbage]

バーサライタ 動画転送
まだ汚いけど

[やまたい@ものつくり⚙️ @yamatai_mk]

三つ編みをマスターしました

[やまたい@ものつくり⚙️ @yamatai_mk]

今週末のメイカーフェア東京で展示する立体回転ディスプレイ(バーサライタ)
#MFTokyo2024 #MakerFaireTokyo2024
#今作ってます

[yutar0xff @yutar0xff]

@yzr_wc ありがとうございます！

[yutar0xff @yutar0xff]

卓上球体ディスプレイ "Glowbe" 完成！！！！！
初めての基板設計をミスって1万円飛んだり、立体配置ハンダ付けが地獄だったりしたけど、思い描いていた以上のものができて胸いっぱいだ😎
ものづくりってやっぱり楽しい！作ってよかった。
next野望：AIエージェントと連携
#電子工作 #モノづくり #完成

[yutar0xff @yutar0xff]

@Sabatora0843 ありがとうございます！
執筆中の制作記で改めて紹介できたらと思っていますが、esp32側で総電流を3.2Aを上限に、発光明度を抑えています
led はsk6805-ec14を使用しているのですが、かなり明るく、むしろこれくらい電流を絞らないと直視できないくらいでした

[yutar0xff @yutar0xff]

@yossy0107 ありがとうございます！
この多面体はGeodesic domeといった名前で知られているようです！

[yutar0xff @yutar0xff]

@tn340 ツンさん！ありがとうございます！！
絶賛執筆中です！もうしばらくお待ちください🙇🏻‍♂️😎

[yutar0xff @yutar0xff]

このジャンパ線のハンダが地獄でした、合計12時間くらいハンダしてたのかな
ジャンパ線が基板間の物理的固定も担っているので、きれいな80面体の形になるように気をつけながらのハンダが必要でした😇

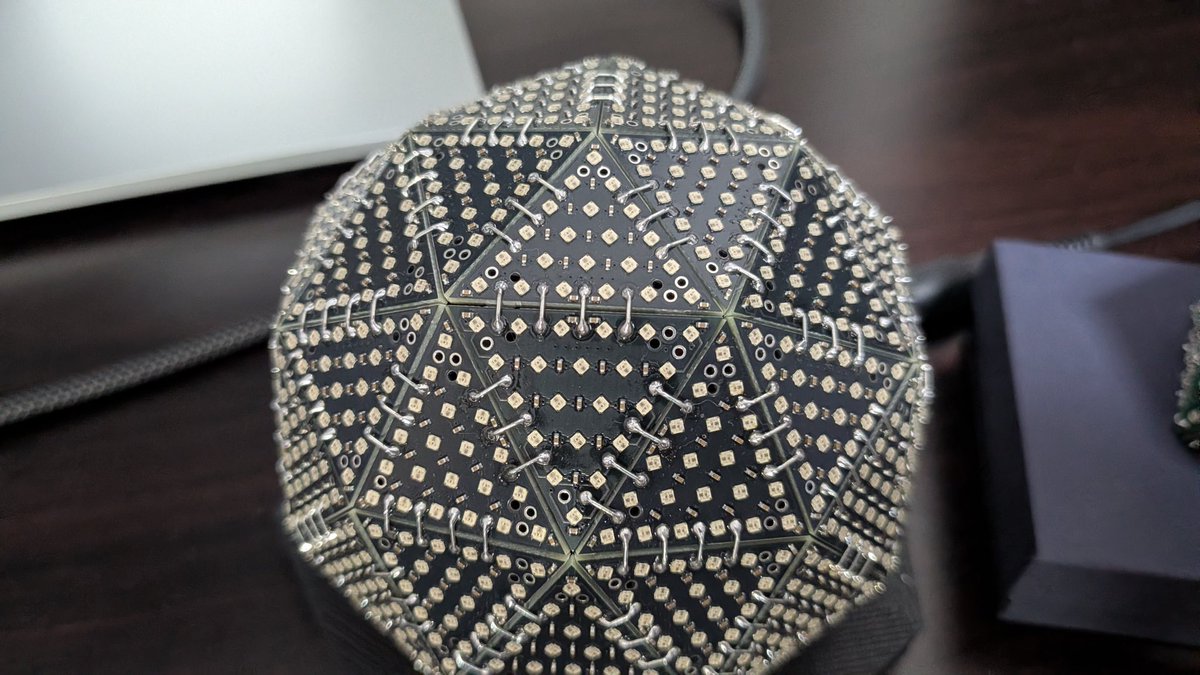

[yutar0xff @yutar0xff]

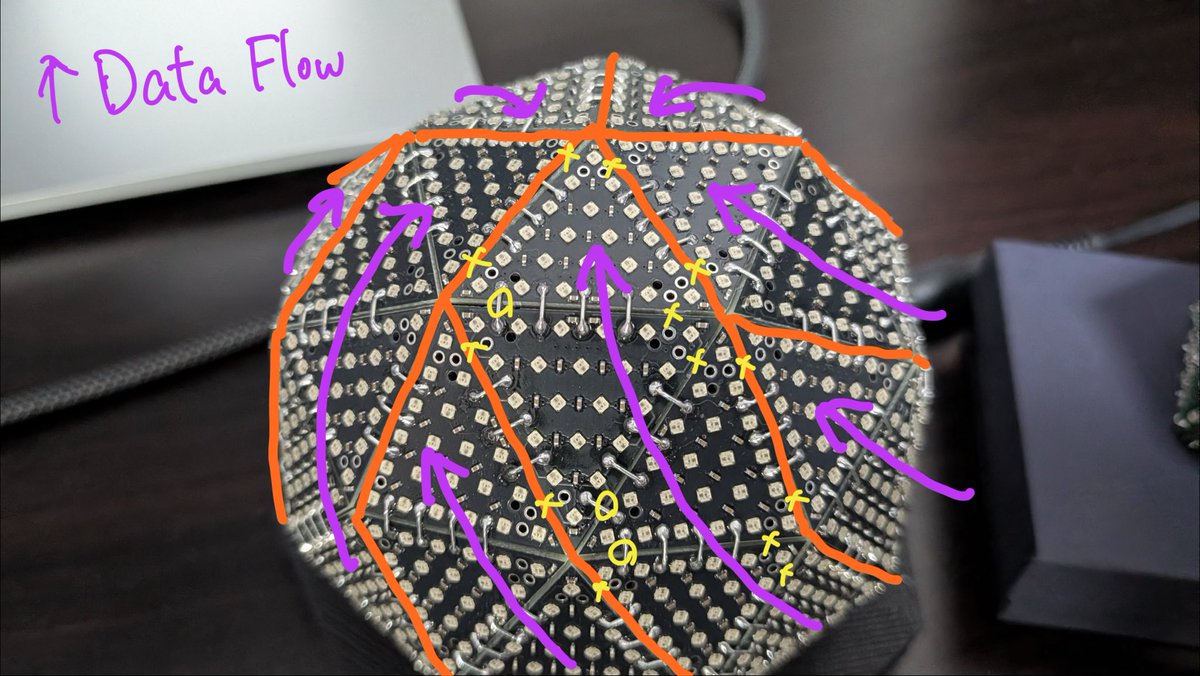

【Glowbe 機能・制作紹介】その3
～基板配線～
配置したホールを画像のようにジャンパ線で接続しました。VDD,GNDはすべての隣接基板同士、Dataは黄色の○は接続し×は非接続とすることで、紫矢印に沿った10区画のデータの流れを作りました。ESPで10pin並列制御することで高fps(~160)も実現！

[yutar0xff @yutar0xff]

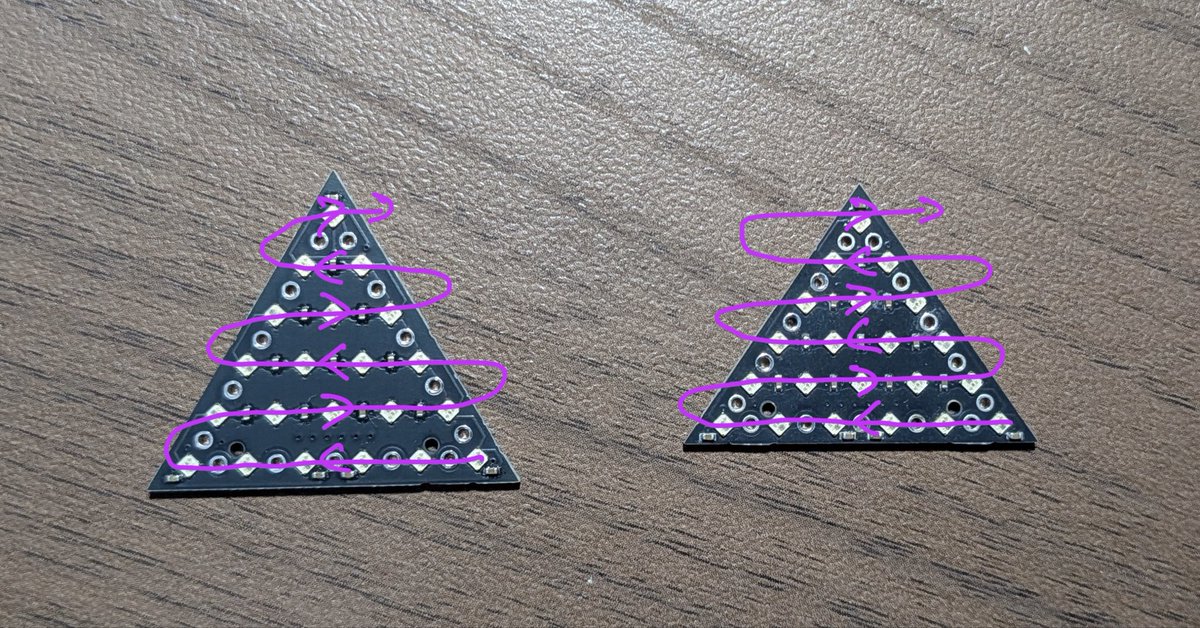

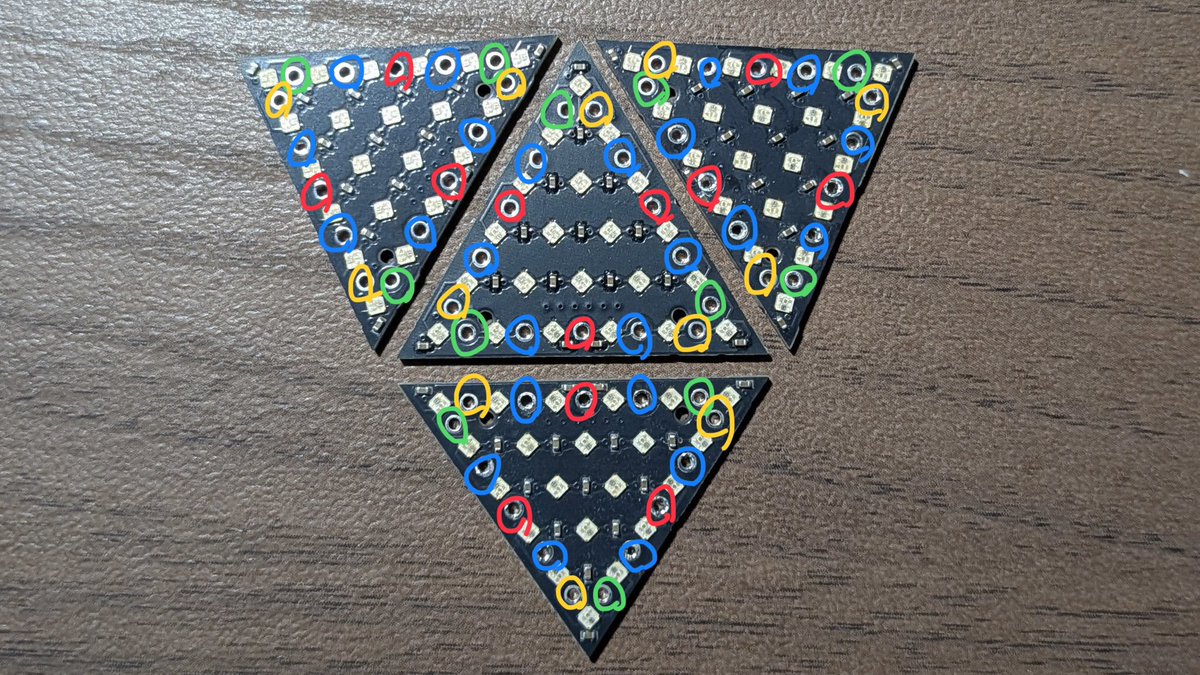

【Glowbe 機能・制作紹介】その2
〜基盤設計〜
2種の三角形基板内ではジグザグにLEDのシリアルデータが流れます。3辺すべてに全端子のスルーホールを配置し、辺に対して、VDD,GNDは対称、DATA in/outは非対称に配置することで、隣接する基板間で、前者は同種同士、後者は🟡out->🟢inの接続が可能です。

[yutar0xff @yutar0xff]

10pinにまで分ける必要はなかったかもしれません。当時は、ledチェーンが短いほどデータのバケツリレーが短くなり、fpsが出ると思っていましたが、現状esp側のRAMがギリギリなようです。10pinに分ければ理論上もっとfpsが出るはずなので改善事項です。（解像度的に160あれば十分という説はありますが）

[ラジオペンチ @radiopench1]

このところ取り組んでいる「シリアルLED(WS2812b)を使った顔の表示」記事のソフト編を公開しました
https://t.co/0LNuebpZv7

記事中のyutubeの動画はこちら
シリアルRGB LED(WS2812B)で顔を表示 https://t.co/n0iZ7Y0o2H @YouTubeより

[アサちっちゃい編み物 @handmade_nori]

【かぎ針編み】家の人達はコレが何か知らなかった…💦　#昭和レトロ　#かぎ針編み　#ミニチュア

[リニア・テック 別府 伸耕 @linear_tec]

3次元における物体の回転を扱うときに便利な「オイラー角」ですが，イメージがわかりづらい所もあります．

「力学」のセミナでは実験用のプログラムを用意して，実際に動かしながら解説します．ソース・コード付きなので，ぜひ自分でもコーディングしてみてください．
https://t.co/olxZBIkJZy

[yutar0xff @yutar0xff]

本当にたくさんの反響をありがとうございます(⁠+⁠_⁠+⁠)
素直にひたすら嬉しいです、、！
基盤データ、ソースコードの公開に向けて準備を進めます！もうしばらくお待ちください！🙇🏻‍♂️

[yutar0xff @yutar0xff]

実は既にリアルタイム&スマホ操作ができるとか、2160個のLEDの電流どうしたのとか、回路図作らずいきなりPCB設計したとか、自慢・白状()したい！
諸々のソースコード・基板データも整理できたら公開する予定です
ポストもしますが↓を見れば全部わかる状態にしていきます！
https://t.co/pl3bYFAlME

[tane@AI @gin1910410]

まあ正直なところ、SNS等で発表してアイデアを独占しようとするのが難しいというのもあるため……
だったらどうぞ！！ってした方が楽なんよ
楽しいしね

[yutar0xff @yutar0xff]

@c_mos ありがとうございます！！
しばらく本業の研究ほったらかして作った甲斐がありました😇笑
電子回路についてはど素人なので、つよつよの方々にむしろ作り直していただきたいです()

[yutar0xff @yutar0xff]

@robotakao 基板設計初めてだったので人様にお見せするの恥ずかしいとか、電流集中の発火可能性とかどうなのか分かんなかったりするんですが、現状は近日中に公開してみるつもりです！

[yutar0xff @yutar0xff]

@kadobeya_lab ありがとうございます！！
スマホからの操作は絶対したいと思って頑張ったところでもあるので嬉しいです〜
まずは音声入出力できるようにして、卓上の相棒化を目指します！😎
